Приложение к свидетельству № 49639/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Кондуктометры многоканальные АТЛАНТ 1100
Назначение средства измерений
Кондуктометры многоканальные АТЛАНТ 1100 (далее – кондуктометры) предназначены
для измерений удельной электрической проводимости жидкостей (далее – УЭП) и температу-
ры.
Описание средства измерений
Кондуктометры состоят из блока измерительного и датчика электрической проводимо-
сти (далее - ДЭП) или комплекта датчиков.
Кондуктометры имеют два независимых измерительных канала измерений – УЭП и тем-
пературы и выпускаются в четырех модификациях:
1101 –для работы с одним ДЭП;
1102 – для работы одновременно с двумя ДЭП и дополнительной возможностью оп-
ределения разности или отношения параметров контролируемой средыпо
двум каналам.
1103 – для работы одновременно с тремя ДЭП и дополнительной возможностью оп-
ределения разности или отношения параметров контролируемой средыпо
двум выбранным каналам.
1105 – для работы одновременно с пятью ДЭП и дополнительной возможностью оп-
ределения разности или отношения параметров контролируемой средыпо
двум парам выбранных каналов.
В зависимости от заказа кондуктометры комплектуются любыми из четырёх моделей
ДЭП, а также Н-катионитовыми фильтрами.
Блок измерительный размещен в корпусе, конструктивное исполнение которого возмож-
но в двух вариантах: для щитового или навесного монтажа. Элементы схемы блока измери-
тельного смонтированы на съемных печатных платах.
Датчики электрической проводимости – это комплексные датчики, состоящие из кон-
тактной двухэлектродной кондуктометрической ячейки из нержавеющей стали, в центральном
электроде которой размещен термодатчик.
Принцип действия кондуктометров основан на измерении удельной электрической про-
водимости жидкостей методом контактной кондуктометрии.
Кондуктометры обеспечивают возможность автоматического приведения результатов
измерения УЭП контролируемой жидкости к УЭП при заданной температуре, цифровую инди-
кацию и преобразование результатов измерения в стандартный выходной токовый сигнал и
(или) в стандартизованные цифровые интерфейсные сигналы.
Кондуктометры могут быть использованы для работы в составе систем автоматического
контроля и управления или для автономного применения в атомной (АЭС – категория 4) и теп-
ловой энергетике, химической, нефтяной, газовой промышленности, металлургии, машино-
строении и других областях промышленности, научно-исследовательских институтах и лабора-
ториях.

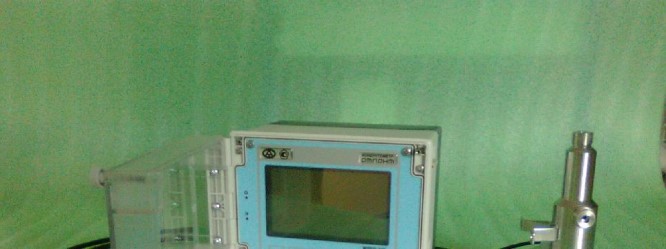

Внешний вид кондуктометров представлен на рисунке 1.
Лист № 2
всего листов 6

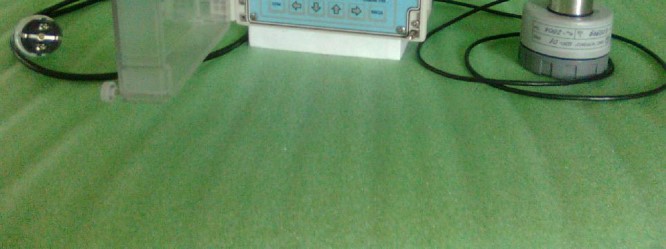

Рисунок 1 – Внешний вид кондуктометров АТЛАНТ 1100
Программное обеспечение
Программное обеспечение (далее - ПО) кондуктометров позволяет, следуя информации
на дисплее, осуществлять различные виды настроек и калибровок с помощью кнопок управле-
ния, размещенных на лицевой панели блока измерительного. ПО встроено и записано на мик-
ропроцессоре.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
не индицируется
не индицируется
не индицируется
Таблица 1 - Идентификационные данные ПО
Наименование ПОИдентифика-Номер версии
ционное на- (идентифика-
именование ционный но-
ПОмер) ПО
Программа микро- 11.3.0506
контроллера АТ-Кондуктометр
ЛАНТ 11011101
Программа микро-12.3.1210
контроллера АТ- Кондуктометр
ЛАНТ 11021102
Программа микро-13.3.0208
контроллера АТ- Кондуктометр
ЛАНТ 11031103
Программа микро-15.3.0108
контроллера АТ- Кондуктометр
ЛАНТ 11051105
не индицируется
Алгоритм вычисле-
ния цифрового иден-
тификатора ПО
Сложение двоичного
кода слов программ-
ного модуля.
Сложение двоичного
кода слов программ-
ного модуля.
Сложение двоичного
кода слов программ-
ного модуля.
Сложение двоичного
кода слов программ-
ного модуля.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А
по МИ 3286-2010.
Место пломби-
рования
Лист № 3
всего листов 6
Метрологические и технические характеристики
Диапазон измерений значения УЭП контролируемой среды, мкСм/см
от 0,02 до 200000.
Диапазон измерений значения УЭП датчиков, мкСм/см
ДЭП-01от 0,02 до 200;
ДЭП-02от 0,5 до 2000;
ДЭП-03 от 5 до 20000;
ДЭП-04 от 50 до 200000.
Диапазон автоматического приведения результатов измерений УЭП
контролируемой среды к выбранной температуре приведения,
°
Сот 1 до 60.
Пределы допускаемой основной относительной погрешности измере-
ний УЭП при температуре окружающей среды (20
±
5)
о
С, %
±
2.
Пределы допускаемой дополнительной погрешности измерений УЭП в режиме приведения к
заданной температуре при изменении температуры контролируемой среды от температуры
приведения на каждые
±
15 °C для диапазона температуры от 1 до 95
°
C не превышают пре-
дела допускаемой основной относительной погрешности.
Пределы допускаемой дополнительной погрешности измерений УЭП при изменении темпе-
ратуры окружающей среды на каждые
±
10 °C для диапазона температуры от минус 10 до 50
°C не превышают 0,5 предела допускаемой основной относительной погрешности.
Диапазон измерений температуры контролируемой среды, ºСот 1 до 95.
Пределы допускаемой абсолютной погрешности измерений темпера-
туры,
о
С
±
0,3.
Габаритные размеры (глубина х ширина х высота) и масса составных частей кондуктометров
приведены таблице 2.
Рабочие условия применения:
блока измерительного:
- температура окружающего воздуха, ºСот 1 до 95;
- относительная влажность воздуха при температуре 35 ºС, %, не более 95;
- атмосферное давление, кПа от 66 до 106,7;
датчиков:
- температура окружающего воздуха, ºСот минус 10 до 50;
- относительная влажность воздуха при температуре 35 ºС, %, не более 95;
- атмосферное давление, кПа от 66 до 106,7.
Электропитание от сети переменного тока:
напряжение, В
220
±
10%;
напряжение питания по постоянному току, В
36
±
10%;
24
±
10%;
частота, Гц
50
±
2%.
Потребляемая мощность, В·А, не более 20.
Средняя наработка на отказ, ч, не менее 20000.
Наименование
Масса, кг,
не более
2,4
2,6
Таблица 2 - Габаритные размеры и масса кондуктометров
Габаритные размеры (глубина×
ширина × высота), мм, не более
Блок измерительный:
- щитовой240 х 192 х 144
- навесной182 х 214 х 250
Датчик:
- ДЭП-0180 х 138 х 190
- ДЭП-0280 х 138 х 155
- ДЭП-0380 х 138 х 194
- ДЭП-0480 х 138 х 237
0,99
0,85
1,20
1,40
Лист № 4
всего листов 6
Наименование
Панель Н-фильтра ФК
Панель Н-фильтра ФБ
Панель Н-фильтра ФН
Габаритные размеры (глубина×
ширина × высота), мм, не более
75 х 200 х 560
134 х 100 х 378
116 х 100 х 445
Масса, кг,
не более
1,96
0,55
1,87
Знак утверждения типа
наноситсяна табличку, расположенную на лицевой поверхности корпуса кондуктометра и
эксплуатационную документацию типографским способом.
Комплектность средства измерений
Комплектность кондуктометров приведена в таблице 3.
Наименование
Обозначение документа
АТВР. 414311.101.00.00.00 СБ
1
1
*
1
*
АТВР. 414311.101.00.00.00 ЗИ
1
АТВР. 414311.102.00.00.00 СБ
1
2
*
2
*
АТВР. 414311.102.00.00.00 ЗИ
АТВР. 414311.103.00.00.00 СБ
1
Таблица 3- Комплектность кондуктометров
Коли- Приме-
чествочание
АТВР. 414311.101.01.00.00 СБ
АТВР. 414311.101.02.00.00 СБ
АТВР. 414311.100.03.00.00 СБ
АТВР. 414311.100.04.00.00 СБ
АТВР. 414311.100.05.00.00 СБ
АТВР. 414311.100.06.00.00 СБ
АТВР. 414311.100.08.00.00 СБ
АТВР. 414311.100.09.00.00 СБ
АТВР. 414311.100.10.00.00 СБ
№
п.п.
1
АТВР. 414311.102.01.00.00 СБ
АТВР. 414311.102.02.00.00 СБ
АТВР. 414311.100.03.00.00 СБ
АТВР. 414311.100.04.00.00 СБ
АТВР. 414311.100.05.00.00 СБ
АТВР. 414311.100.06.00.00 СБ
АТВР. 414311.100.08.00.00 СБ
АТВР. 414311.100.09.00.00 СБ
АТВР. 414311.100.10.00.00 СБ
2
1
3
Кондуктометры многоканальные
АТЛАНТ 1100 модификации 1101
Блок измерительный
– щитовой
– навесной
Датчик
– ДЭП-01
– ДЭП-02
– ДЭП-03
– ДЭП-04
Панель с Н-фильтром
– ФК
– ФБ
– ФН
Комплект запасных частей и
принадлежностей (ЗИП)
Кондуктометры многоканальные
АТЛАНТ 1100 модификации 1102
Блок измерительный
– щитовой
– навесной
Датчик
– ДЭП-01
– ДЭП-02
– ДЭП-03
– ДЭП-04
Панель с Н-фильтром
– ФК
– ФБ
– ФН
Комплект запасных частей и
принадлежностей (ЗИП)
Кондуктометры многоканальные
АТЛАНТ 1100 модификации 1103
Блок измерительный
– щитовой
– навесной
АТВР. 414311.103.01.00.00 СБ
АТВР. 414311.103.02.00.00 СБ
Лист № 5
всего листов 6
Наименование
Обозначение документа
3
*
3
*
АТВР. 414311.103.00.00.00 ЗИ
1
АТВР. 414311.105.00.00.00 СБ
1
5
*
5
*
АТВР. 414311.105.00.00.00 ЗИ
1
Коли- Приме-
чествочание
АТВР. 414311.100.03.00.00 СБ
АТВР. 414311.100.04.00.00 СБ
АТВР. 414311.100.05.00.00 СБ
АТВР. 414311.100.06.00.00 СБ
АТВР. 414311.100.08.00.00 СБ
АТВР. 414311.100.09.00.00 СБ
АТВР. 414311.100.10.00.00 СБ
№
п.п.
3
АТВР. 414311.105.01.00.00 СБ
АТВР. 414311.105.02.00.00 СБ
АТВР. 414311.100.03.00.00 СБ
АТВР. 414311.100.04.00.00 СБ
АТВР. 414311.100.05.00.00 СБ
АТВР. 414311.100.06.00.00 СБ
АТВР. 414311.100.08.00.00 СБ
АТВР. 414311.100.09.00.00 СБ
АТВР. 414311.100.10.00.00 СБ
4
5
Датчик
– ДЭП-01
– ДЭП-02
– ДЭП-03
– ДЭП-04
Панель с Н-фильтром
– ФК
– ФБ
– ФН
Комплект запасных частей и
принадлежностей (ЗИП)
Кондуктометры многоканальные
АТЛАНТ 1100 модификации 1105
Блок измерительный
– щитовой
– навесной
Датчик
– ДЭП-01
– ДЭП-02
– ДЭП-03
– ДЭП-04
Панель с Н-фильтром
– ФК
– ФБ
– ФН
Комплект запасных частей и
принадлежностей (ЗИП)
Руководство по эксплуатации
Паспорт
Методика поверки
АТВР. 414311.100.00.00.00 РЭ
АТВР. 414311.100.00.00.00 ПС
АТВР. 414311.100.00.00.00 МП
1
1
1
Примечание. * – комплектность определяется по заказу.
Поверка
осуществляется по документу АТВР 414311.100.00.00.00 МП «Инструкция. Кондуктометры
многоканальные АТЛАНТ 1100. Методика поверки», утвержденному руководителем ГЦИ СИ
ФГУП "ВНИИФТРИ" 30 августа 2012 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С1А, рег. № 24466-03, диапазон измерений УЭП от
1×10
-6
до 100 См/м, пределы допускаемой относительной погрешности измерений УЭП
±
0,25 %;
- магазин сопротивлений Р 4834, рег. № 48930-12, диапазон значений сопротивления
0,002-100000 Ом, класс точности 0,02;
- рабочий эталон 2-го разряда по ГОСТ 8.457-2000, эталонный раствор УЭП жидкостей;
- термометр ртутныйТЛ-4, рег. № trial-91, диапазоны измерений температуры от 0 до
55
о
С, от 50 до 105 °С, пределы допускаемой абсолютной погрешности измерений температуры
±
0,1 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Лист № 6
всего листов 6
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные технические документы, устанавливающие требования к кондуктометрам
многоканальным АТЛАНТ 1100
ГОСТ 8.457-2000 Государственная система обеспечения единства измерений
Государственная поверочная схема для средств измерений удельной электрической про-
водимости жидкостей
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Об-
щие технические условия
ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия
ГОСТ 13350-78 Анализаторы жидкости кондуктометрические ГСП. Общие технические
условия
Кондуктометры многоканальные АТЛАНТ 1100. Технические условия. ТУ 4215.101-
75220044-2012
Изготовитель
Акционерное общество «АТРЭКО» (АО «АТРЭКО»)
ИНН 5040093829
Адрес: 140104, Московская обл., г. Раменское, ул. 100-й Свирской дивизии, д. 11
Юридический адрес: 143930, Московская обл., г. Балашиха, мкр. Салтыковка,
квартал Акатово, д. 12Б, этаж 1, офис 2
Тел./факс: (495) 785-84-49
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститутФизико-
технических и радиотехнических измерений»
Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Тел./факс: (495) 744-81-12
Е-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний
средств измерений в trial утверждения типа № 30002-08 от 04.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
