Номер госреестра:
26715-18
Наименование СИ:
Анеморумбометры
Обозначение типа:
Пеленг СФ-03
Производитель:
ОАО "Пеленг", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.08.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69604
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анеморумбометры «Пеленг СФ-03»
Назначение средства измерений
Анеморумбометры «Пеленг СФ-03» (далее - анеморумбометры) предназначены для
дистанционных измерений параметров ветрового потока: мгновенной, максимальной и средней
скоростей и направления ветра, регистрации и отображения информации на внешних устройствах.
Описание средства измерений
Принцип действия анеморумбометров состоит в преобразовании механического
воздействия ветрового потока в оптические, а затем в электрические сигналы, в цифровой код
с выводом на монитор ПК и сохранением на жестком диске ПК. Анеморумбометры позволяют
измерять скорость и направление ветра посредством анемометра (скорость) и румбометра
(направление ветра).
Анеморумбометры состоят из следующих основных блоков: анемометра, румбометра,
блока измерения с траверсой, блока питания.
При вращении зубчатого диска, закрепленного внутри корпуса анемометра, происходит
прерывание светового потока от светодиода к фототранзистору. Блок измерения считает
количество импульсов, прошедших за каждые 3 секунды, и преобразовывает их в значение
скорости ветра.
Закрепленный на оси внутри корпуса румбометра оптронный датчик «угол-код» выдает
шестиразрядный позиционный код, описывающий положение флюгарки. Блок измерения
преобразовывает этот код в угловое значение направления ветра.
Данные измерений передаются через определенные временные интервалы или по
запросу. Для обмена информацией анеморумбометры имеют последовательные интерфейс V.23
и RS 485.
Общий вид анеморумбометра представлен на рисунке 1. Схема пломбировки
от несанкционированного доступа представлена на рисунке 2.
Рисунок 1 - Общий вид анеморумбометра «Пеленг СФ - 03»
1 - румбометр, 2 - анемометр, 3 - блок питания, 4 - блок измерения
12
3
4
Лист № 2
Всего листов 5
Рисунок 2 - Место пломбировки анеморумбометра «Пеленг СФ - 03»
Место нанесения знака поверки (клейма-наклейки) указано на рисунке 3.

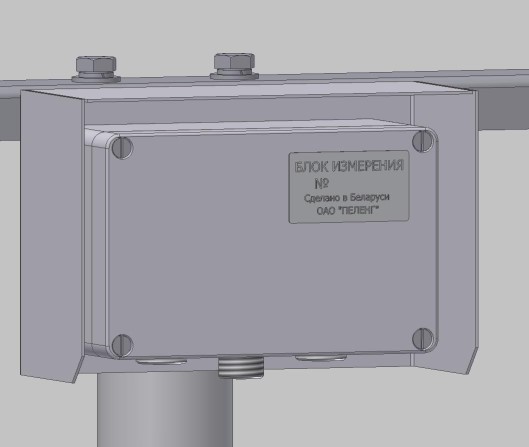

Рисунок 3 - Место нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее - ПО) анеморумбометров состоит из метрологически
значимого всторенного ПО, предназначенного для обработки измерительной информации от
первичного измерительного преобразователя и выдачи информации в линию связи и
метрологически незначимого внешнего ПО, предназначенного для отображения и хранения
результатов измерений на ПК.
Место пломбировки
Место нанесения клейма-наклейки
Лист № 3
Всего листов 5
Конструкцияанеморумбометровисключаетвозможностьнесанкционированного
влияния на ПО и измерительную информацию. Защита встроенного ПО реализована
изготовителем на этапе производства путём пломбирования прибора.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Встроенное ПО
001 и выше
Внешнее ПО
3.0.0.2 и выше
Нормирование метрологических характеристик анеморумбометра проведено с учётом
того, что встроенное ПО является неотъемлемой частью анеморумбометров.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «Высокий».
Метрологические и технические характеристики
Значение
от 1 до 55
±0,5
±5,0
от 0 до 360
±5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон непрерывных измерений мгновенной скорости
ветра, осредненных за 3 с, м/с
Пределы допускаемой погрешности измерений мгновенной
скорости
-абсолютная, в диапазоне от1 до10 м/с включ., м/с
-относительная, в диапазоне от св.10 до 55 м/с, %
Диапазон непрерывных измерений направления ветра,
осредненных за 3 с, градус
Пределы допускаемой абсолютной погрешности измерений
направления ветра, градус
Разрешающая способность
-по скорости ветра, м/с;
-по направлению ветра, градус
0,1
6,0
Значение
15
от 207 до 253
25
IP 53
375;325;325
554;626;87
155;300;230
125;890;165
1,1
1,6
4,6
4,0
Таблица 3 - Основные технические характеристики
Наименование характеристики
Период обновления данных, с, не более
Электрическое питание от сети переменного тока,
напряжение, В
Потребляемая мощность, Вт, не более
Степень защиты оболочки по ГОСТ 14254-2015
Габаритные размеры (длина; ширина; высота), мм, не более
-анемометра
-румбометра
-блока питания
-блока измерения (с траверсой)
Масса, кг, не более
-анемометра
-румбометра
-блока питания
-блокаизмерений (страверсой)
Условия эксплуатации
-температура воздуха,
o
C;
-относительная влажность воздуха,
%
, не более
-атмосферное давление, кПа
от -50 до +50
98 при температуре воздуха +25
o
C
от 66 до 106,7
Лист № 4
Всего листов 5
от -60 до +50
95 притемпературевоздуха+35
o
C
Значение
Наименование характеристики
Условия транспортирования
-температура воздуха,
o
C;
-относительная влажность воздуха,
%
, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
8000
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на шильдик, крепящийся на блок
измерения, типографским методом.
Комплектность средства измерения
Таблица 4 - Комплектность средства измерения
НаименованиеОбозначениеКоличество
Вариант исполнения
6440.00.00.000-
Блок измерения параметров ветра:
Румбометр
Анемометр
Траверса
Блок измерения
Блок питания
Коробка распределительная
Комплект монтажный
Комплект запасных частей, инстру-
мента и принадлежностей
Комплект тары
Блок сопряжения
Блок сопряжения
Табло информационное
Огонь заградительный
-01
6440.02.00.0001 1
6440.02.01.0001 1
6440.02.02.0001 1
6440.02.03.0001 1
6440.02.04.0001 1
6440.03.00.0001
6440.09.00.000 1
6440.05.00.8001 1
11
6440.06.00.000
6440.07.00.000 1 1
6255.00.00.000 1* 1*
6435.08.02.000 1* 1*
6444.00.00.000 1* 1*
6254.00.00.600 1* 1*
Коробка распределительная в сборе
6440.10.00.0001*1*
-1*1*
1530.100230519.6284-0111
Мачта метеорологическая «М-82»
ИРШЯ 061.000.000
Программное обеспечение
Эксплуатационная документация
Руководство по эксплуатации
Формуляр
Методика поверки
6440.00.00.000 РЭ 1 1
6440.00.00.000 ФО 1 1
МП. МН 986-2001 (с 1 1
извещением об измене-
нии № 3-2016)
* Поставляются согласно договору на поставку
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МП МН 986-2001 «Анеморумбометры «Пеленг СФ-03». Методика
поверки» (с извещением об изменении № 3-2016), утвержденному Научно-исследовательским
центром испытаний средств измерений и техники БелГИМ 28.12.2016 года.
Основные средства поверки:
-аэродинамическаяизмерительнаяустановка-рабочийэталон1разрядапо
ГОСТ Р 8.886-2015 с диапазоном воспроизведений скорости воздушного потока от 1 до 55 м/с;
- поворотное устройство (круговой лимб) с погрешностью не более ±1
o
.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анеморумбометрам
«Пеленг СФ-03»
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений
скорости воздушного потока
ТУ РБ 100230519.165-2000 Анеморумбометры «Пеленг СФ-03». Технические условия
Изготовитель
Открытое акционерное общество «Пеленг» (ОАО «Пеленг»), Республика Беларусь
Адрес: 220114, Республика Беларусь, г. Минск, ул. Макаенка, 23
Телефон (017) 263-77-02
Факс +375-17-369-75-42
E-mail:
Web-сайт:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева)
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
