Приложение к свидетельству № 39228

об утверждении типа средств измерений

Лист № 1

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

(в редакции, утвержденной приказом Росстандарта № 289 от 21.03.2016 г.)

Нутромеры моделей XTD, XTH, Ultima

Назначение средства измерений

Нутромеры моделей XTD, XTH, Ultima (далее - нутромеры) предназначены для

измерения внутренних диаметров изделий и деталей.

Описание средства измерений

Принцип действия нутромеров основанна считывании по цифровому отсчетному

устройствузначенияизмеряемогодиаметра, соответствующегоинтервалувзаимного

перемещения измерительных поверхностей нутромера, преобразованного в цифровую

информацию.

Нутромеры моделей XTD и XTH состоят из основного блока, включающего держатель и

цифровое отсчетное устройство, вмонтированное в держатель, сменных измерительных головок

для разных диапазонов измерений, установочных колец. Цифровое отсчетное устройство имеет

жидкокристаллический дисплей, интерфейс для вывода результатов измерений на внешние

устройства (RS 232 выход) и две кнопки: SET – включение/выключение нутромера и установка

нуля, MODE – переключение режимов измерений. Питание осуществляется от батареи.

Имеется функция автовыключения. В нутромерах модели XTH применен рычажный метод.

В нутромерах модели Ultima в качестве цифрового отсчетного устройства используют

автономную цифровую систему моделейD50S, D80S, D100S, D200S (далее - системы).

Системы имеют жидкокристаллический дисплей и клавиатуру для вывода результатов

измерений и управления работой нутромера. Имеется интерфейс RS 232. Эти системы имеют

два измерительных канала, что позволяет подключать два нутромера одновременно. Питание от

зарядного устройства. Нутромеры модели Ultima могут работать со специальными головками,

например, головки для резьбы, пазов, шлицов, и др.

Нутромеры предназначены для измерений как сквозных, так и глухих отверстий. Для

расширения диапазона глубины, на которой может быть измерен диаметр, используют

удлинители. По требованию заказчика могут быть поставлены ограничители глубины.

Измерительные головки имеют две (в диапазоне измерений от 2 мм до 6 мм) или три (в

диапазоне измерений от 6,0 мм и более) контактные точки. Измерительные поверхности

наконечников длядиапазона измерений от 2 мм до 12,5 мм выполнены из стали, а для

диапазона измерений от 12,5 мм и более из керамики (для модели Ultima) или твердосплавные

(для моделей XTD и XTH).

Нутромеры моделей XTD и XTH имеют степень защиты IP65 по ГОСТ 14254-96.

Знак поверки наносится на свидетельство о поверке.

Внешний вид нутромеров представлен на рисунке 1.

а)

Лист № 2

Всего листов 9

б)

в)

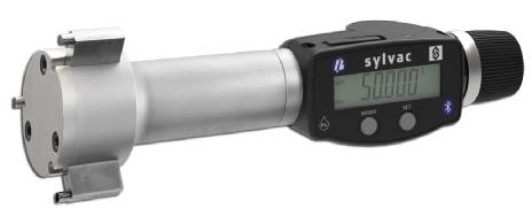

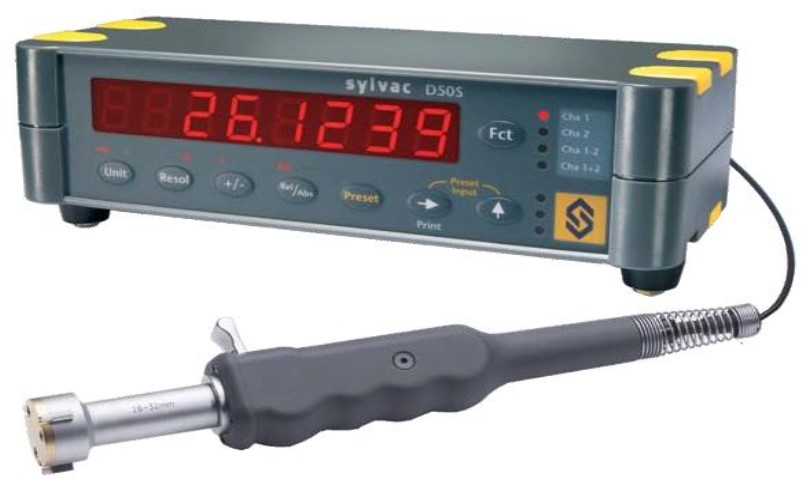

Рисунок 1 - Общий вид нутромеров

а – модель XTD, б – модель XTH, в – модель Ultima

Программное обеспечение

Нутромеры работают со встроенным программным обеспечением (далее - ПО),

входящим в состав электронного блока, которое обеспечивает отображение величины

перемещения измерительных поверхностей, осуществление измерений и передачу результатов

измерений и встроенным ПО D50S, D80S, D100S, D200S, которое обеспечивает отображение

величины перемещения измерительных поверхностей.

ПО соответствует среднему уровню защиты от непреднамеренных и преднамеренных

изменений в соответствии с Р 50.2.077-2014.

Лист № 3 Trial

листов 9

Значение

Идентификацио

нные данные

(признаки)

XTH,

XTD

Автономная

цифровая

система D50S

Автономная

цифровая

система D80S

Автономная

цифровая

система

D100S

Автономная

цифровая

система

D200S

Идентификацио

нное

наименование

ПО

FIR-PM 238

FIR-PM 263

FIR-PM 262

FIR-PM 230

FIR-PM 260

Номер версии

(идентификаци

онный номер)

ПО

1.7

2.80

1.1

1.7

1.2

Цифровой

идентификатор

ПО

(контрольная

сумма

исполняемого

кода)

0x12E0AC5C

(рассчитан по

алгоритму

CRC 16)

0x1F302180

(рассчитан по

алгоритму

CRC 16)

0x20CE839F

(рассчитан по

алгоритму

CRC 16)

0x33922EB4

(рассчитан по

алгоритму

CRC 16)

0x33922EB4

(рассчитан по

алгоритму

CRC 16)

Таблица 1

При нормировании метрологических характеристик было учтено влияние программного

обеспечения.

Метрологические и технические характеристики

Основные метрологические и технические характеристики нутромеров представлены в

таблицах 2 - 4.

Лист № 4

Всего листов 9

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Основные технические характеристики представлены в табл. 2 – 4.

Таблица 2

Модель/исполнениеДиапазон измерений, мм

для сквозныхдля глухих

отверстийотверстий

Дискрет-

ность, мм

Глубина изме-

рений

*

, мм

XTD XTH

Диаметр устано-

вочного кольца, мм

Пределы до-

пускаемой аб-

солютной пог-

решности, мм

±0,004

±0,005

±0,006

±0,007

±0,008

±0,009

0,001

Измерительное

усилие, Н, не

более

XTD XTH

8 4

7 9

159

21 19

28 19

32 22

9 9

12 12

18 18

58 58

62 62

66 66

80 80

10085

115 100

118 100

118 103

2,5

4,0

5,0

8,0

12,5

20,0

35,0

65,0

80,0

125,0

175,0

225,0

275,0

XTD, XTH / 12-2,52-2,5

22,5-32,5-3

33-43-4

44-54-5

55-65-6

66-8 -8

8-10 -

1010-12,5-

12,512,5-1612,5-16

1616-2016-20

20 20-2520-25

25 25-3525-35

35 35-5035-50

50 50-6550-65

65 65-8065-80

80 80-10080-100

100100-125100-125

125125-150125-150

150150-175150-175

175175-200175-200

200200-225200-225

225225-250225-250

250250-275250-275

275275-300275-300

*

- без учета удлинителей (здесь и далее)

Лист № 5

Всего листов 9

Таблица 3

Модель /исполнение

Габаритные размеры, мм,

не более

XTHXTD

Высота цифр цифрового

отсчетного устройства,

мм

Питание, В

XTD, XTH / 1

2

3

4

5

6

8

10

12,5

16

20

25

35

50

65

80

100

125

150

175

200

225

250

275

168х141х30140х40х40

168х141х35140х40х40

168х141х50140х50х50

168х141х65140х65х65

168х162х80140х80х80

168х171х100140х100х100

168х184х125140х125х125

168х197х150140х150х150

168х210х175140х175х175

168х223х200140х200х200

168х236х225140х225х225

168х250х250140х250х250

168х275х275140х275х275

168х300х300140х300х300

Масса, кг, не более

блокизмерительная

головка

XTHXTD

0,290.260,025

0,290.260,040

0,290.260,060

0,290.260,090

0,290.260,100

0,290.260,110

0,290.260,180

0,290.260,210

0,290.260,370

0,290.260,400

0,290.260,430

0,290.260,450

0,290.260,500

0,290.260,550

0,290.260,600

0,290.260,650

0,290.260,700

6

3

(от литиевой

батарейки, тип

CR 2302)

Время автономной работы нутромеров моделей XTD, XTH не менее 3300 часов.

Лист № 6

Всего листов 9

Таблица 4

Модель/исполнение

Габаритные размеры, мм,

не более

держатель цифровой

с головкой системы

1

Ultima /1

2

3

4

5

6

8

10

12

14

17

20

24

28

32

38

44

50

60

70

80

90

100

110

120

Диапазон измерений,

мм

длядля

сквозных глухих

отверстий отверстий

23

2-2,5 -

2,5-3-

3-4-

4-5-

5-6-

6-8-

8-10-

10-12 -

12-14 -

14-1714-17

17-2017-20

20-2420-24

24-2824-28

28-3228-32

32-3832-38

38-4438-44

44-5044-50

50-6050-60

60-7060-70

70-8070-80

80-9080-90

90-10090-100

100-110100-110

110-120110-120

120-130120-130

Пределы до- Дис-

пускаемой крет-

абсолютнойность,

погрешности, мм

мм

45

±0,0010 0,0001

±0,0015 0,0001

Измери-

тельное

усилие,

Н, не

более

6

8

12

27

32

56

63

83

Глуби- Диаметр

на из- устано-

мере- вочного

ний

*

, кольца,

мммм

78

9 2,5

124,0

185,0

608,0

61 12,0

61 17,0

69 24,0

69 32,0

72 32,0

72 44,0

80 60,0

80 80,0

80 100,0

80 120,0

9

140х40х40227х77х132

140х40х40

140х50х50

140х65х65

140х80х80

140х100х100

140х125х125

Масса, кг, не

более

держа- цифро-

тель с вой сис-

головкойтемы

10

0.261,3

0.26

Лист № 7

Всего листов 9

Продолжение таблицы 4

12345678910

130130-140

140140-150

150150-160

160160-170

170170-180

180180-190

190190-200

200200-210

210210-220

220220-230

230230-240

240240-250

250250-260

260260-270

270270-280

280280-290

290290-300

300300-310

130-140

140-150

150-160

160-170

170-180

180-190

190-200

200-210

210-220

220-230

230-240

240-250

250-260

260-270

270-280

280-290

290-300

300-310

±0,0015

±0,0020

0,00018380

0,0001 10280

140,0140х125х1250.26

140,0140х175х1750.26

160,0140х175х1750.26

180,0140х175х1750.26

180,0140х200х2000.26

200,0140х200х2000.26

200,0140х225х2250.26

220,0140х225х2250.26

220,0140х250х2500.26

240,0140х250х2500.26

260,0140х275х2750.26

280,0140х300х3000.26

300,0140х300х3000.26

Время автономной работы системы не менее 8 часов.

Питание автономных цифровых систем D50S, D80S, D100S, D200S через зарядное устройство:

напряжение, В220

±

10,

частота, Гц 48 -62,

потребляемая мощность, Вт, не более 18.

Лист № 8

Всего листов 9

Условия эксплуатации:

- температура окружающего воздуха, ºС

(для нутромеров модели Ultima

- относительная влажность воздуха, %

- атмосферное давление, кПа

Средний срок службы не менее, лет

20±2

20±1);

от 40 до 70;

от 84 до 106,7.

3.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Комплектность нутромеров представлена в таблице 5.

Нутромеры моделей

1

Таблица 5

№Наименование

п/п

1 Основной блок с цифровым

отсчетным устройством

XTDXTHUltima

1 1 -

2Держатель

3 Автономная цифровая система

*

:

- D50S

- D80S

- D100S

- D200S

--1

--

111

**

11 1

11 -1

1 1

11 1

- - 1

4Сменная измерительная головка

5Установочные кольца

***

6Литиевая батарейка, 3 В

7Удлинитель

****

8Ограничитель глубины

****

9Зарядное устройство

10 Деревянный футляр

-для диапазона (2 — 150) мм

-для диапазона (2 — 200) мм

-для диапазона (150 — 300) мм

-для диапазона (200 — 300) мм

-для диапазона (2 — 310) мм

1

2

1

11 Паспорт

111

12 Методика поверки

МП 2512-0022-2009

111

*

- модель автономной цифровой системы определяется по требованию заказчика;

**

- по требованию заказчика возможна поставка двух держателей с головками;

***

- количество определяется требованиями заказчика;

****

- по требованию заказчика.

Лист № 9

Всего листов 9

Поверка

осуществляется по документу МП 2512-0022-2009 «Нутромеры моделей XTD, XTH, Ultima.

Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре

2009 г.

Основными средствами поверки являются эталонные кольца 2-го и 3-го разрядов по

ГОСТ Р 8.763-2011.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе:

«Нутромеры моделей XTD, XTH, Ultima. Паспорт», 2009 г.

Нормативные и технические документы, устанавливающие требования к нутромерам

моделей XTD, XTH, Ultima

1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений

длины в диапазоне от 1×10

-9

до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

2. Техническая документация фирмы «Sylvac S.A.» (Швейцария).

Изготовитель

Фирма «Sylvac S.A.» (Швейцария)

Адрес: Chemin du Closalet 16, CH-1023 Crissier, Switzerland

Заявитель

ООО «Призма»

Адрес: 192171, Россия, г. Санкт-Петербург, ул. Седова, 65

Телефон: (812) 335-09-75

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 309-48-81

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » ________________ 2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
33792-07	Нутромеры микрометрические самоцентрирующиеся	44 A, 44 EX, 844 A	Фирма "Mahr GmbH", Германия	1 год	Перейти
65504-16	Нутромеры двухточечные	Smartplug, Microgauge, CBGD, TGB	Компания "Bowers Metrology Limited", Великобритания	1 год	Перейти
64498-16	Нутромеры индикаторные	НИ, НИ-ПТ, НИ Ц и НИ Ц-ПТ	ООО НПП "Челябинский инструментальный завод", г.Челябинск	1 год	Перейти
11198-88	Нутромеры	5, 6, 7, 8	Фирма "Carl Zeiss Industrielle Messtechnik GmbH", Германия	1 год	Перейти
2626-76	Нутромеры повышенной точности	106, 109, 154, 155, 156, 1016, 1017, 1018, 1019, 1020	Завод "Калибр", г.Москва	Нет данных	Перейти

Заказать поверкуНутромеры XTD, XTH, UltimaГРСИ 26701-10

Заказать поверку
Нутромеры XTD, XTH, Ultima
ГРСИ 26701-10
