ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические ТП-S, ТП-В
Назначение средства измерений
ПреобразователитермоэлектрическиеТП-S,ТП-В(вдальнейшем–
термопреобразователи или ТП) общепромышленного применения с платинородий-
платиновыми и платинородий-платинородиевыми термоэлектродами, предназначены для
измерений температуры жидких и газообразных химически неагрессивных сред, а также
агрессивных сред, не разрушающих материал защитной арматуры или чехла.
Отдельныеисполнениятермопреобразователеймогутиспользоватьсядля
измерения температурыжидких высокотемпературныхсред и для измерения
температуры расплава металлов, солей и стекла.
Описание средства измерений
Принцип работы термопреобразователей основан на преобразовании температуры
в термоэлектродвижущую силу термопары при наличии разности температур между ее
свободными концами и рабочим спаем.
Термопреобразователи состоят из чувствительного элемента, защитной арматуры и
контактной головки.
В зависимости от типа НСХ применяемой термопары термопреобразователи
изготавливаются следующих моделей:
ТП-S -с термоэлектродами платина-10% родий/платина с НСХ типа S;
ТП-В -с термоэлектродами платина-30% родий /платина-6% родий с НСХ типа В.
Чувствительные элементы изготовлены из проволочных термоэлектродов или
термопарногокабелясминеральнойизоляциейвметаллическойоболочке.
Термоэлектроды термопар помещены в двухканальную корундовую трубку .
Термопреобразователиизготавливаютсясметаллическойарматурой,с
керамическим чехлом или в бескорпусном исполнении.
Защитный цилиндрический чехол термопреобразователей двойной, внутренний
чехол изготавливается из высокочистой оксидной керамики (Al
2
O
3
≥ 95%); защитная
арматура и наружный чехол изготавливаются из следующих материалов: жаростойкий
сплав ХН45Ю; жаростойкая сталь 20Х23Н18; молибден; керамика из карбида кремния
(SiC); керамика из нитрида кремния (Si
3
N
4
); высокочистая керамика из оксида алюминия
(Al
2
O
3
); мулитокремнеземная керамика марки МКР; керамика из оксида алюминия марки
КТВП.
Металлическаяконтактнаяголовкапредназначенадляподключения
термопреобразователя с одним или двумя рабочими спаями к измерительной цепи.
Некоторые исполнения термопреобразователей имеют составные чехлы, рабочая
часть которых выполнена из более жаростойкой стали или сплава. Наружные
керамические чехлы частично армированы снаружи стальной трубой, а место соединения
керамического чехла и металлического заделывается высокотемпературной замазкой.
Лист № 2
Всего листов 4
Фотографии общего вида термопреобразователей ТП-S, ТП-В представлены на
рисунках 1, 2, 3.
Метрологические и технические характеристики
Класс
допуска
Диапазон рабочих
температур,
°
С
Пределыдопускаемыхотклонений
отНСХ,
°
С
1
ТП-S
S
2
ТП-В
В
Диапазон рабочих температур, пределы допускаемых отклонений ТЭДС от НСХ.
термопреобразователей в температурном эквиваленте в зависимости от класса допуска и
типа НСХ (по ГОСТ Р 8.585-2001) приведены в таблице 1.
Таблица 1
Условное
обозначение
типаТП
Условное
ообозначение
НСХ
2
3
от 0 до 1100
св.1100 до 1300
от 0 до 600
св.600 до 1300
от 600 до 1600
от 600 до 800
св.800 до 1600
±
1,0
±
(1,0+ 0,003·(t-1100))
±
1,5
±
0,0025·t
±
0,0025·t
±
4,0·t
±
0.005·t
Показатель тепловой инерции термопреобразователей в защитной арматуре, с:
…………………………………………………от 10 до 240 (в зависимости от исполнения)
Длина монтажной части термопреобразователей, мм: ……………….от 320 до 10000
Длина погружаемой части термопреобразователей, мм:…………… от 250 до 10000.
Диаметр наружной части, мм: …………………………….4; 12/20; 16/20; 20/32; 25/32
Масса, кг: ………………………………………………………………….от 0,016 до 4,3

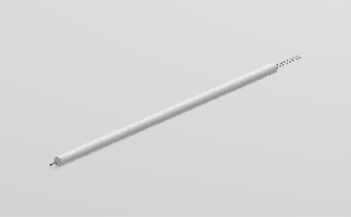

Рисунок 1 –
Бескорпусные
термопреобразователи

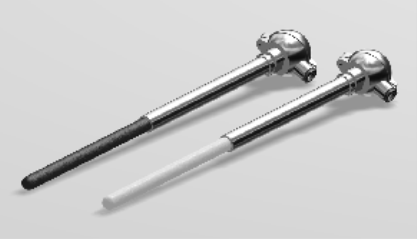

Рисунок 2 –
Термопреобразователи типа
ТП-S и ТП-B в металлических
чехлах.

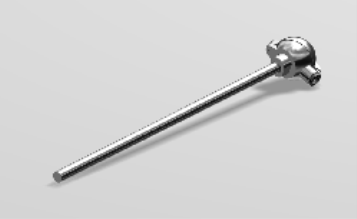

Рисунок 3 –
Термопреобразователи типа ТП-S
и ТП-B в керамических чехлах.
Лист № 3
Всего листов 4
Наработка термопреобразователей на отказ не менее 6000 ч при работе на
номинальной температуре, равной 83% от значения верхнего предела диапазона рабочих
температур термопреобразователя.
Климатическое исполнение термопреобразователей УХЛ2 по ГОСТ 15150-69.
По защите от воздействия пыли и воды термопреобразователи соответствуют
исполнению IР54 по ГОСТ 14254-96.
Знак утверждения типа
наноситсянатитульныйлистэксплуатационнойдокументациина
термопреобразователи типографским способом.
Комплектность средства измерений
В комплект поставки ТП входят:
Термопреобразователь - 1 шт.
Руководство по эксплуатации – 1 экз. (на партию 50 термопреобразователей или
меньшее количество при отправке в один адрес).
Паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические.
Методика поверки».
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300
до плюс 1200 °С;
- эталонные 2-го разряда ТП типа ПРО в диапазоне температур от плюс 600 до
плюс 1600 °С
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по
ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами
допускаемой основной абсолютной погрешности измерения напряжения ±(10
-4
·U+1) мкВ,
где U –измеряемое напряжение, мВ; сопротивления ±(10
-5
·R+5·10
-4
), где R – измеряемое
сопротивление, Ом;
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур
от минус 60 до плюс 300 °С;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном
температур от плюс 300 до плюс 1100 °С.
- электрическая печь для градуировки термопар С0,1-1750. 1Ф
Примечание: при поверке допускается применение других средств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.338-2002.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям термоэлектрическим ТП-S, ТП-B
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики
преобразования.
ТУ4211-001-14035255-03«ПреобразователитермоэлектрическиеТП-S;ТП-В.
Технические условия»
ГОСТ 8.558-2009ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта;
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью
«Обнинская термоэлектрическая компания»
249033 Калужская обл., г. Обнинск, ул. Горького 4.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
