Приложение к свидетельству № 34754
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические ТП-K, ТП-N, ТП-L
Назначение средства измерений
Преобразователи термоэлектрические ТП-K, ТП-N, ТП-L (в дальнейшем –
термопреобразователиилиТП)общепромышленногоприменениясхромель-
алюмелевыми,нихросил-нисиловымиихромель-копелевымитермоэлектродами
предназначены для измерений температуры газообразных, жидких и сыпучих сред,
твердыхтел,неагрессивных к материалуоболочекили защитных чехлов
термопреобразователей, а также агрессивных сред, не разрушающих материал оболочки
илизащитного чехла. Отдельныеисполнениятермопреобразователеймогут
использоваться для измерения температуры движущихся жидких и газообразных сред при
указанных предельных скоростях потока.
Описание средства измерений
Принцип работы термопреобразователей основан на преобразовании температуры
в термоэлектродвижущую силу термопары при наличии разности температур между ее
свободными концами и рабочим спаем.
Термопреобразователи состоят из чувствительного элемента, защитной арматуры
и контактной головки. Чувствительные элементы изготовлены из проволочных
термоэлектродов или термопарного кабеля с минеральной изоляцией в металлической
оболочке. Термоэлектроды термопар помещены в две одноканальные или в одну
двухканальную керамические трубки. Металлическая контактная головка предназначена
для подключения термопреобразователей с trial или двумя рабочими спаями к
измерительной цепи.
В зависимости от типа НСХ применяемой термопары термопреобразователи
изготавливаются следующих моделей:
ТП-K – термопреобразователь хромель-алюмелевый (термопара с НСХ типа K);
ТП-N – термопреобразователь нихросил-нисиловый (термопара с НСХ типа N);
ТП-L – термопреобразователь хромель-копелевый (термопара с НСХ типа L).
Термопреобразователиизготавливаютсясметаллическойарматурой,с
керамическим чехлом или в бескорпусном исполнении.
Защитная арматура и чехлы термопреобразователей изготавливается из следующих
материалов: жаростойкий сплав ХН45Ю; cплав Инконель 600; сталь 20Х23Н18Н; сталь
типа 12Х18Н10Т; сталь типа 10Х17Н13М2Т; кварцевая керамика из оксида кремния
(SiO
2
); керамика из карбида кремния (Si С); керамика из нитрида кремния (Si
3
N
4
);
высокочистая керамика из оксида алюминия (Al
2
O
3
); керамика из оксида алюминия
(Al
2
O
3
) марки КТВП; мулитокремнеземная керамика марки МКР.
Монтаж термопреобразователей осуществляется с помощью подвижных или
неподвижных штуцеров.
Лист № 2
Всего листов 4
Фотографии общего вида термопреобразователей ТП-K, ТП-N, ТП-L представлены
на рисунках 1, 2, 3, 4.
Метрологические и технические характеристики
Условное
обозначениеНСХ
Класс
допуска
Диапазон рабочих
температур,
°
С
Пределыдопускаемых
отклонений отНСХ,
°
С
1
ТП-К
К
2
1
ТП-N
N
2
ТП-L
L
2
Диапазон рабочих температур, пределы допускаемых отклонений ТЭДС от НСХ.
термопреобразователей в температурном эквиваленте в зависимости от класса допуска и
типа НСХ (по ГОСТ Р 8.585-2001) приведены в таблице 1.
Таблица 1
Условное
обозначение
типаТП
от 0 до 375
св. 375 до 1100
от 0 до 333
св. 333 до 1100
от 0 до 375
св. 375 до 1100
от 0 до 333
св. 333 до 1100
от 0 до 360
св. 360 до 600
±
1,5
±
0,004·t
±
2,5
±
0,0075·t
±
1,5
±
0,004·t
±
2,5
±
0,0075·t
±
2,5
±
(0,7+0,005·t)
Примечания:
Значения максимальной температуры указаны при отсутствии механических нагрузок.
Рисунок 1 – бескорпусные
термопреобразователи
типа ТП-К; ТП-N и ТП-L.

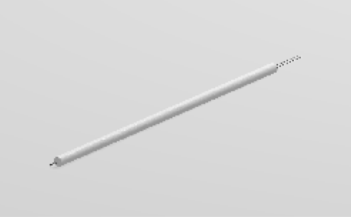

Рисунок 2 – Кабельные
термопреобразователи
типа ТП-К; ТП-N и ТП-L.

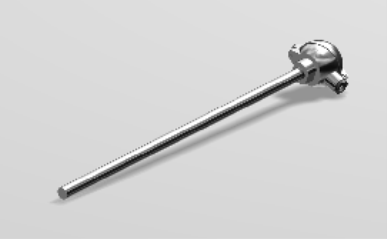

Рисунок 3 – Термопреобразователи
типа ТП-К; ТП-N и ТП-L в
металлических чехлах.

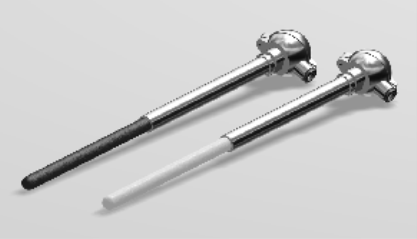

Рисунок 4 – Термопреобразователи
типа ТП-К; ТП-N и ТП-L в
керамических чехлах.
Лист № 3
Всего листов 4
Для исполнений термопреобразователей ТП-N с защитным чехлом из жаростойкого
сплава ХН45Ю допускается максимальная рабочая температура до 1200
°
С.
Вид рабочего спая
Показатель тепловой инерции термопреобразователей не более значений, приведенных
в таблице 2.
Таблица 2
Показатель тепловой инерции, с (для различных
значений диаметра рабочей части ТП)
3,04,04,55,0
10
В чехлах
20
Изолированный от оболочки 2,5 4,0 5,0 6,0 120,0 180,0
Неизолированный от оболочки 2.0 3,0 3,5 5,0 80,0 120,0
Длина монтажной части термопреобразователей, мм:
- для кабельных термопреобразователей...……………………………..от 250 до 100000;
- для термопреобразователей в металлических чехлах………………...от 120 до 3150;
- для термопреобразователей в керамических чехлах……………….....от 500 до 2000;
Длина погружаемой части термопреобразователей, мм: …………..….не менее 110.
Диаметр наружной части, мм: ……….2х6; 7 (термопреобразователь в бескорпусном
исполнении); 3; 4; 4,5; 5 (термопреобразователь кабельного типа); 10; 20
(термопреобразователь стержневого типа); 8/10; 12/20; 22/32; 25/32
(термопреобразователь с наружной частью переменного диаметра).
Масса, кг: ………………………………………………………………………от 0,012 до 3,0
Наработка термопреобразователей на отказ не менее 50000 ч, 25000 ч для
термопреобразователей без защитных чехлов при работе на номинальной температуре,
равной 75% от значения верхнего предела диапазона рабочих температур
термопреобразователя.
КлиматическоеисполнениетермопреобразователейУХЛ2илиУХЛ3по
ГОСТ 15150-69.
По защите от воздействия пыли и воды термопреобразователи соответствуют
исполнению IР55 по ГОСТ 14254-96.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским
способом.
Комплектность средства измерений
В комплект поставки ТП входят:
Термопреобразователь - 1 шт.
Штуцер передвижной - 1 шт.
Руководство по эксплуатации - 1 экз. (на партию 50 термопреобразователей или
меньшее количество при отправке в один адрес).
Паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические.
Методика поверки».
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300
до плюс 1200 °С;
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по
ГОСТ 8.558 в диапазоне температуры от минус 196 до плюс 660 °С;
Лист № 4 Trial
листов 4
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами
допускаемой основной абсолютной погрешности измерения напряжения ±(10
-4
·U+1) мкВ,
где U –измеряемое напряжение, мВ; сопротивления ±(10
-5
·R+5·10
-4
), где R – измеряемое
сопротивление, Ом;
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур
от минус 60 до плюс 300 °С;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном
температур от плюс 300 до плюс 1100 °С.
Примечание: при поверке допускается применение других средств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.338-2002.
Нормативные и технические документы, устанавливающие требования к
преобразователям термоэлектрическим ТП-K, ТП-N, ТП-L
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики
преобразования.
ТУ 4211-002-14035255-03 «Преобразователи термоэлектрические ТП-К, ТП-N, ТП-L».
Технические условия.
ГОСТ 8.558-2009ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта;
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью
«Обнинская термоэлектрическая компания»
249033 Калужская обл., г. Обнинск, ул. Горького 4.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
