Номер госреестра:
26284-04
Наименование СИ:
Преобразователи измерительные
Обозначение типа:
СТИ-3
Производитель:
ООО "Инновационная фирма СНИИП АТОМ", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.09.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 35423
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные СТИ-3
Назначение средства измерений
ПреобразователиизмерительныеСТИ-3(вдальнейшем–приборы)
предназначены для приема сигналов от датчиков, представленных в виде силы и
напряжения постоянного тока и преобразования этих сигналов в цифровую форму с
передачей на внешние устройства накопления и представления информации для
дальнейшей обработки, накопления и представления.
Описание средства измерений
Принцип действия приборов основан на преобразовании входных сигналов в
виде напряжения постоянного тока и силы постоянного тока в нормированное
напряжение, а затем в цифровой код. Преобразование осуществляется электронными
средствами на основе интегральных операционных и инструментальных усилителей.
Дальнейшая обработка сигналов и передача результатов измерений внешним устройствам
накопленияипредставленияинформации(ЭВМ)производитсясредствами
микропроцессорной техники по специально разработанной программе
Приборы представляют собой электронное устройство, размещенное в корпусе-
крейте, соответствующем стандарту DIN 41 494 «Евромеханика 19”». Приборы
изготавливаютсявмагистрально-модульномисполнении.Вкорпусе-крейте
предусмотрены направляющие и разъемы для установкимодулей измерительных
преобразователейи модулейуправленияиконтроля. Межмодульныесвязи
осуществляются по шинам цифровой магистрали. Управление работой прибора, сбор
информации и передачу ее ЭВМ в стандартном последовательном коде осуществляет
микропроцессорное устройство – контроллер магистрали. Контроллер работает в
соответствии с программой, записанной в его запоминающее устройство. Сигналы
датчиков подключаются к модулям измерительных преобразователей через разъемы,
расположенные на их передних панелях. Обмен с ЭВМ осуществляется в соответствии с
протоколом в стандарте RS-232 через разъемы, расположенные на передней панели
контроллера. На задней панели корпуса установлены разъем для подключения сетевого
питания и клеммы заземления. В заднем отсеке корпуса, а также на его задней панели
размещены основные и вспомогательные источники питания прибора, в том числе и
высоковольтные источники питания (ВВ ИП) токовых датчиков (ионизационных камер).
Прибор снабжен светодиодными индикаторами, отражающими режим его работы, а также
наличие отказов, как в отдельных модулях, так и в приборе в целом.
Приборы осуществляют:
- восприятие силы постоянного тока по трем независимым входам с
гальваническим разделением и преобразованием в цифровой код;
- восприятие напряжения постоянного тока по восьми независимым входам с
гальваническим разделением и преобразованием в цифровой код;
-выводинформациинавнешниеустройства(ЭВМ),встандартном
последовательном коде;
- питание токовых датчиков от ВВ ИП.
Приборы используются для работы в составе измерительно-вычислительных
комплексов исследовательских физических установок в качестве многоканального
измерителя- нормализатора с автоматическим управлением и выходом на ЭВМ.
Фотография общего вида приборов представлена на рисунке 1.
Лист № 2
Всего листов 5

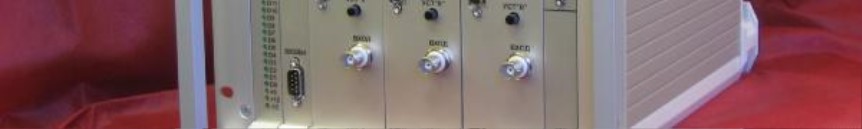

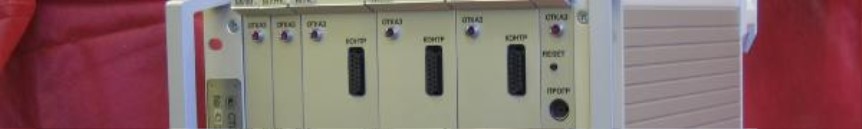

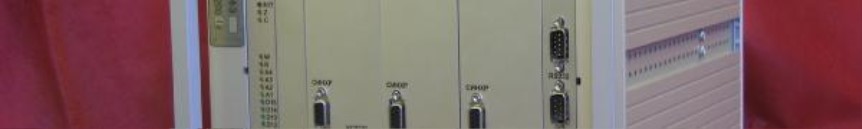

Рисунок 1 - Фотография общего вида приборов
Программное обеспечение
При работе прибора используется два типа программногообеспечения ПО.
Основную функциональную работу прибора обеспечивает встроенное ПО («STIPI3640»),
а сервисноеПО («STI-3»), не имеющее метрологически значимых частей и блоков,
выполняет роль представления на внешней ЭВМ результатов измерений, проведенных
прибором.
Метрологические характеристики приборов нормированы с учётом встроенного
ПО.
Таблица 1 – Идентификационные данные ПО
Наименование
ПО
Идентификационное
наименование ПО
Номер версии
«STIPI3640»
-
3.0
8AACF8DF
MD5
«STI-3»
-
4.0
63D7CAFC
MD5
Цифровой
идентификатор
ПО
Алгоритм
вычисления
цифрового
идентификатора
Уровень защиты от непреднамеренных и преднамеренных изменений- «А» по
МИ 3286-2010.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Измерительный канал силы постоянного тока:
- количество токовых входов…………………………………………………3;
- диапазон измерения тока, А …………………..…………….от 0 до 1
×
10
-3
; -
количество поддиапазонов ………………………..…………………….... 8; -
переключение поддиапазонов …………………………… автоматическое;
- пределы допускаемой основной приведенной погрешности преобразования:
·
на поддиапазоне (0…1
×
10
-10
) А
±
0,5 % от верхней границы поддиапазона;
·
на остальных поддиапазонах
±
0,2 % от верхней границы поддиапазона;
-пределыдопускаемойдополнительнойприведеннойпогрешности
преобразования, вызванной изменением температуры окружающей среды на каждые
10
°
С, не превышают 0,5 от пределов допускаемой основной приведенной погрешности;
- собственный входной ток, А, не более ..…………………………………… 2
×
10
-12
;
- номинальная ступень квантования, А…….……………………… поддиап./25000;
- напряжение ВВ ИП токовых датчиков (3 независимых источника):
·
положительной полярности со ступенчатой регулировкой, В: 100 – 200 – 300
- 400;
·
отрицательной полярности с плавной регулировкой, В:………………0 – 400;
- максимальный выходной ток ВВ ИП датчиков, А ………………………… 1
×
10
-3
;
- пульсации напряжения, мВ, не более .……….…………………………………… 1.
Измерительныйканалнормализованныхнапряжений(технологических
параметров):
- количество независимых гальванически развязанных входов…..……………….8; -
диапазон преобразования напряжения, мВ…….……………………………..… 50; -
допустимая величина входного сигнала, мВ…………… от минус 15 до плюс 60; -
пределы допускаемой основной приведенной погрешности преобразования
± 0,2 %;
-пределыдопускаемойдополнительнойприведеннойпогрешности
преобразования, вызванной изменением температуры окружающей среды на каждые
10
°
С, не превышают 0,5 от пределов допускаемой основной приведенной погрешности;
- номинальная ступень квантования, мкВ ………………..……………..….…… 2;
- полоса пропускания, Гц ……………………………………….…………………1,5;
- подавление помехи промышленной частоты, дБ, не менее …..……………… 90;
- время обновления результата преобразования, мс …………………………… 80.
Выход на ЭВМ по ее запросу:
- частота запроса, 1/с, не более.......………………………..…….....…….………… 50;
- стандарт связи.................................……………...............……….…………RS232;
- скорость обмена, бод.............…………..........................……….…………… 19200.
Рабочие условия применения:
- температура окружающего воздуха от плюс 10 до плюс 35
°
С;
- атмосферное давление от 84 до 106,7 кПа;
- относительная влажность при 25°С (без конденсации влаги) 80 %;
- агрессивные газы и пар отсутствуют;
Прочие технические данные:
- охлаждение естественное;
- режим работы круглосуточный;
Лист № 4
Всего листов 5
- потребляемая мощность, В
·
А. 30;
- параметры сети электропитания:
·
напряжение (220 ± 22) В;
·
частота (50 ± 1) Гц;
- габаритные размеры 270
´
274
´
390 мм;
- масса не более 12 кг.
Средний срок службы до списания10 лет.
Знак утверждения типа
наносится на табличке, расположенной на корпусе прибора, и на титульные листы
эксплуатационной документации типографским способом.
Комплектность средства измерений
- преобразователь измерительный СТИ-3
- паспорт СТИ-3
- руководство по эксплуатации
1 комплект.
1 экз.
1 экз.
- кабель сетевой
1 шт.
- кабель выходной нульмодемный
1 шт.
Поверка
осуществляется в соответствии с разделом 6 «Методика поверки» руководства по
эксплуатации ЕМКП. 468 169.006 РЭ, согласованным с ФГУП «ВНИИМС» 25.05.2009.
Перечень основных средств поверки:
- прибор для поверки вольтметров
- мера сопротивления образцовая 1000 МОм
- многозначная мера сопротивления
В1-12 (класс точности 0,01)
Р4030-М1 (класс точности. 0,02)
Р40102 (класс точности 0,02).
Сведения о методиках (методах) измерений.
Методы измерений изложены в руководстве по эксплуатации ЕМКП. 468 169.006
РЭ.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным СТИ-3
ГОСТ 8.009-84 «ГСИ. Нормируемые метрологические характеристики
средств измерений»,
ГОСТ 14014–91 «Приборы и преобразователи измерительные цифровые
напряжения, тока, сопротивления. Общие технические требования и методы
испытаний».
ЕМКП. 468 169.006ТУ Измерительный преобразователь СТИ-3. Технические
условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
-приосуществлениипроизводственногоконтролязасоблюдением
установленных законодательством Российской Федерации требований промышленной
безопасности к эксплуатации опасного производственного объекта.
Лист № 5
Всего листов 5
Изготовитель
ООО «Инновационная фирма СНИИП АТОМ»
123060, г. Москва, ул. Расплетина, д.5
Тел. (499)198-97-78, факс (499) 196-60-32
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
М.п.
_________________ Ф.В. Булыгин
«_____» ________________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 49317-12 | Комплексы измерительные объема и массы топлива тепловозов | КВАРТА-МП | ПАО "Электромеханика", г.Пенза | 2 года | Перейти |
| 35126-07 | Системы измерительные | ИСА | ООО "Инженерные Системы Автоматики", г.Москва | 2 года | Перейти |
| 4488-74 | Преобразователи аналого-цифровые | Ф4221 | Нет данных | Нет данных | Перейти |
| 68159-17 | Преобразователи измерительные переменного тока и напряжения, постоянного тока и напряжения | Е854ЭЛ, Е856ЭЛ | ОАО "Электроприбор", г.Чебоксары | 10 лет | Перейти |
| 22149-07 | Преобразователи измерительные для термопар и термопреобразователи сопротивления с гальванической развязкой (барьеров искрозащиты) | К | Фирма "Pepperl + Fuchs GmbH", Германия | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
