Номер госреестра:
25951-10
Наименование СИ:
Счетчики импульсов-регистраторы
Обозначение типа:
ПУЛЬСАР
Производитель:
ООО НПП "Тепловодохран", г.Рязань
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 41129
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики импульсов - регистраторы «ПУЛЬСАР»
Назначение средства измерений
Счетчики импульсов - регистраторы «ПУЛЬСАР» (далее регистраторы) предна-
значены для измерения количества, обработки и регистрации с привязкой к астрономиче-
скому времени сигналов в виде импульсов, формируемых импульсными датчиками в со-
ставе счетчиков воды, газа, электроэнергии, а также импульсными датчиками в составе
других устройств.
Применяются для коммерческого и технологического учета потребления холод-
ной и горячей воды, газа, двухтарифного учета потребления электроэнергии совместно с
водо-газо- и электросчетчиками, а также в составе автоматизированных систем управле-
ния и контроля технологических процессов.
Описание средства измерений
Счетчики импульсов - регистраторы «ПУЛЬСАР» изготавливаются в исполнениях,
приведенных в таблице 1.
Таблица 1 - Исполнения счетчиков импульсов-регистраторов «ПУЛЬСАР»
Описание
Ис-Состав
пол-
нение
1Регистратор импульсов
Содержит ЖКИ
2Регистратор импульсов
Опрос по проводному
интерфейсу
3Регистратор импульсов в
бескорпусном исполнении
4Регистратор импульсов с
комбинированной переда-
чей информации
ЧислоИнтерфейс
кана- «регистратор –
ловсистема»
6RS485, RS232,
оптопорт
от 1 доRS485, RS232,
24RS232TTL,
Ethernet
от 1 доRS485, RS232,
24RS232TTL
от 1 доRS485
256
5Регистратор импульсов
Опрос по проводному
интерфейсу
Связь между удаленны-
ми и базовыми модулями
по радиочастоте, опрос
базового радимодуля по
проводному интерфейсу
Опрос через радиомодем
6Регистратор импульсов
Опрос через GSM-модем
от 1 доРадио
24
от 1 доGSM/GPRS
24
от 1 доRS485
256
7*
Регистратор импульсов
для счетчика газа BK-G с
комбинированной переда-
чей информации
8* Регистратор импульсов
для счетчика газа BK-G
1Радио
Связь между радиомоду-
лями счетчика газа и ба-
зовыми модулями по ра-
диочастоте
Опрос через радиомодем
Лист № 2
Всего листов 5
*
Радиомодули счетчика газа используются только совместно со счетчиком газа.
Под импульсами понимается замыкание встроенного в регистратор геркона при прохож-
дении колеса счетного механизма.
Собранная информация записывается в энергонезависимую память регистратора
для хранения с привязкой к астрономическому времени, отображения на встроенном жид-
кокристаллическом индикаторе (только для исполнения 1) и передачи по интерфейсу
RS485, RS232, RS232TTL, GSM, радио.
Регистратор обеспечивает измерение и индикацию (индикация только для испол-
нения 1) следующей текущей информации:
- потребленного объема воды, газа нарастающим итогом по каждому каналу;
- времени работы прибора в часах;
- даты и времени;
- количества потребленной электроэнергии нарастающим итогом по двум тари-
фам отдельно в случае использования двухтарифной схемы учета электроэнергии и только
по одному тарифу в случае использования однотарифной схемы.
Регистратор обеспечивает отображение на ЖКИ (только для исполнения 1), со-
держащем 8 семисегментных разрядов и специальный символ под каждым разрядом:
- настроечных параметров;
- кода ошибки, в случае обнаружения ошибок в работе счетчика.
Регистратор предоставляет возможность конфигурирования каждого из каналов с
установкой начального значения и цены импульса.

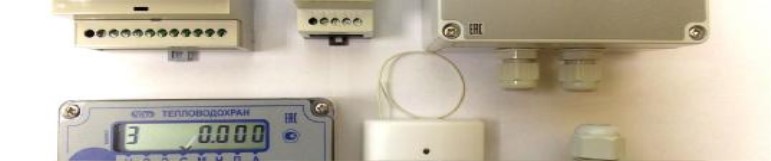

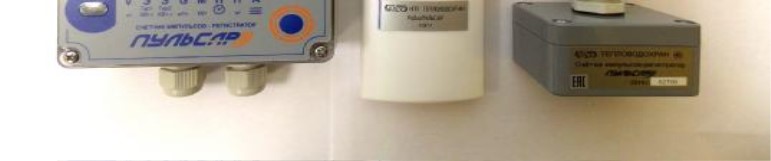

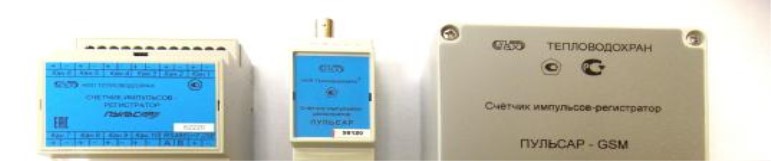

Фото общего вида регистраторов различных исполнений приведены на рис.1.
Рисунок 1 - Общий вид регистраторов различных исполнений
Программное обеспечение
Метрологические характеристики регистраторов нормированы с учетом ПО.
ПО, влияющее на метрологические характеристики, устанавливается в энерго-
независимую память регистратора в производственном цикле на заводе-изготовителе и в
процессе эксплуатации изменению не подлежит. Класс защиты от непреднамеренных и
преднамеренных изменений – высокий в соответствии с Р 50.2.077-2014.
Лист № 3
Всего листов 5
Изменение версии ПО не оказывает влияние на метрологические характеристики.
Для считывания номера версии ПО используется специальная команда, предусмотренная
протоколом обмена.
Защита от несанкционированного доступа осуществляется пломбировкой прибо-
ра. Защита от несанкционированного изменения программного обеспечения осуществля-
ется пломбировкой доступа к разъему программирования.
Идентификационные параметры ПО регистратора приведены в таблице 2
Таблица 2 - Идентификационные данные внешнего программного обеспечения
Ver. 01 и выше
не используется
Значения
«Firm_Pulsar-01»
номер версии
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный
номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора
Метрологические и технические характеристики
Характеристики импульсных входов:
- тип выхода импульсного датчика - герконовый, транзисторный,
активный (потенциальный),
со схемой Намура (модификация Н);
- частота входного сигнала, Гц, не более200
(может быть увеличена по требованию заказчика до 2000)
- длительность импульса, мс, не менее1;
- диапазон измерения, импульсов0…9999999.
В случае использования датчиков с активным выходом:
-уровень сигналов, В, не более3;
-напряжение логической «1», Вот 2,4 до 3;
-напряжение логического «0», Вот 0 до 0,6;
-входное сопротивление кОм,680;
Длина линии связи между регистратором и импульсным датчиком в зависимости от усло-
вий прокладки кабеля до 1000 м (кроме регистратора импульсов счетчиков газа, которые
устанавливаются на корпус счетчика).
Глубина архивирования определяется при заказе, но не менее 500 часов, 180 суток, 24 ме-
сяца
Точность хода часов, с/сут, не более±5
Возможна синхронизация времени от внешнего источника при помощи специальной ко-
манды, предусмотренной протоколом обмена.
Предел допускаемой погрешности измерения
количества импульсов, имп. за время счета±1
Рабочие условия применения:
- температура окружающей средыот плюс 5 до плюс 50
°
С;
(по требованию заказчика от минус 40 до плюс 70
°
С)
-вибрации частотой (5-25) Гц и амплитудой смещения до 0,1 мм;
-переменное частотой 50 Гц магнитное поле напряженностью не более 400 А/м;
-относительная влажность воздухадо 95 % при температуре 35
°
С
Лист № 4
Всего листов 5
-атмосферное давлениеот 84 до 106,7 кПа
Температура транспортирования и храненияот минус 40 до плюс 70
°
С;
Масса, г, не более250
Габаритные размеры, мм, не более115х115х40
Электропитание от встроенной литиевой батареи, В(3;3,6) ± 0,3
Внешнее питание, В (кроме исполнения 8): исполнения 1,2,4,5,7 от 7 до 20
исполнение 33± 0,3
исполнение 6 220±22 перем. тока, (50±1) Гц
Знак утверждения типа
Знак утверждения типа наносится на табличку, расположенную на корпусе регистратора
(кроме бескорпусного исполнения), и на титульные листы эксплуатационной документа-
ции типографским способом.
Комплектность средства измерений
Комплект поставки регистраторов «ПУЛЬСАР» соответствует таблице 3.
Таблица 3
№п/пНаименование
Обозначение
Кол-воПримечание
ЮТЛИ.408842.001РЭ
1* Модификации в
соответствиис
заказом
1
1.Счетчик импульсов -
регистратор «ПУЛЬСАР»
исполнения * в составе *
2Счетчик импульсов - ре-
гистратор «ПУЛЬСАР».
Руководство по эксплуа-
тации, совмещенное с
паспортом
4Методика поверки
ЮТЛИ.408842.001МП
11 экз. на партию
Поверка
осуществляется в соответствии с документом ЮТЛИ 408 842.001 МП "Счетчики импуль-
сов-регистраторы "Пульсар". Методика поверки», утвержденным ФГУП "ВНИИМС" в
сентябре 2010г.
Основное поверочное оборудование:
- генератор импульсов Г5-60, генерация импульсов длительностью 1 мкс – 10 с частотой
0,1 мкс–1 с; абсолютная погрешность установки длительности импульсов
±
(0,1 τ + 3 нс) с;
- частотомер электронно-счетный Ч3-63/1, относительная погрешность измерения часто-
ты
±
5·10
-7
;
- секундомер электронный Интеграл С-01, предел допускаемого значения основной абсо-
лютной погрешности измерения интервалов времени
±
(9,6·10
-6
· Тх + 0,01) с.
Сведения о методиках (методах) измерений
приведены в документах: «Счетчик импульсов – регистратор «ПУЛЬСАР» (6-ти каналь-
ный с индикатором). Руководство по эксплуатации ЮТЛИ.408842.001 РЭ;
«Счетчик импульсов – регистратор «ПУЛЬСАР GPRS» (4-канальный). Руководство по
эксплуатации»; ЮТЛИ.408842.042 РЭ;
Лист № 5
Всего листов 5
«Счетчик импульсов – регистратор «ПУЛЬСАР» (10-ти канальный без индикатора).
Руководство по эксплуатации ЮТЛИ.408842.002 РЭ;
«Удаленный передающий (квартирный) модуль счетчика импульсов – регистратора
«ПУЛЬСАР» (исполнение радио). РуководствопоэксплуатацииЮТЛИ.464512.000 РЭ
Нормативные и технические документы, устанавливающие требования к счетчикам
импульсов – регистраторам «ПУЛЬСАР»
ГОСТ Р 52931- 2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
Счетчикиимпульсов-регистраторы«ПУЛЬСАР».Техническиеусловия
ЮТЛИ.408842.001 ТУ
Изготовитель
Общество с ограниченной ответственностью научно- производственное пред-
приятие «ТЕПЛОВОДОХРАН»
ИНН 6230028315
390027, Рязань, ул. Новая, д.51в, тел. (4912) 24-02-70,
,
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
дрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п."____"_____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15049-95 | Счетчики-расходомеры корреляционные акустические | СКА | ОАО "Старорусприбор", г.Старая Русса | 2 года | Перейти |
| 83910-21 | Счетчики трехфазные статические | АГАТ 3 | Общество с ограниченной ответственностью "МЗЭП-АГАТ" (ООО "МЗЭП-АГАТ"), г. Москва | 16 лет | Перейти |
| 32303-06 | Анализаторы-регистраторы качества электроэнергии с функцией измерения фликера | REN-700 | Фирма "Sonel S.A.", Польша | 1 год | Перейти |
| 49974-12 | Счетчики электрической энергии трехфазные многофункциональные | М300 | ООО "Медиакон", г.С.-Петербург | 10 лет | Перейти |
| 9453-84 | Генераторы импульсов | Г5-85 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
