Контроллеры измерительные МС8, ГРСИ 25575-08

Смотреть ГРСИ
25574-03

Номер госреестра:

25575-08

Наименование СИ:

Контроллеры измерительные

Обозначение типа:

МС8

Производитель:

ОАО "Московский завод тепловой автоматики" (МЗТА), г.Москва

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

17.01.2019

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 34106

об утверждении типа средств измерений

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительные МС8

Назначение средства измерений

Контроллеры измерительные МС8 предназначены для измерений сигналов постоянно-

го напряжения, постоянного тока и электрического сопротивления, поступающих от различных

первичных преобразователей температуры.

Описание средства измерений

Принцип действия состоит в измерении поступающих от первичных преобразователей

сигналов и преобразовании их с помощью электронной схемы на основе микроконтроллера в

форму, удобную для отображения на встроенном жидкокристаллическом (ЖК) дисплее или пе-

редачи по цифровому каналу связи.

Контроллеры измерительные МС8 предназначены для выполнения следующих основ-

ных функций:

-измерение и преобразование в цифровую форму сигналов, поступающих от анало-

говых и дискретных датчиков при измерении технологических параметров;

-формирование дискретных и аналоговых выходных сигналов для воздействия на

технологический процесс;

-формирование алгоритмов управления конкретными технологическими процессами

(например, аналоговое или импульсное ПИД-регулирование, различные виды формирования

задания, в том числе с возможностью изменения в реальном времени, програмно-логическое

управление, автоматическое включение резервного оборудования и т.д.)

-вывод измерительной информации на дисплей встроенного пульта управления или

на виртуальную панель на экране монитора компьютера, соединенного с контроллером по ка-

налу интерфейсной связи;

-обеспечение связи через интерфейс RS485 между контроллерами и другими моду-

лями.

Контроллеры измерительные МС8 выпускаются с симисторными и транзисторными

выходными ключами. Контроллеры, имеющие симисторные выходные ключи, могут непосред-

ственно управлять исполнительными механизмами клапанов, заслонок, магнитными пускате-

лями и т.д. Котроллеры с транзисторными выходными ключами обычно устанавливаются в

комплекте с релейными модулями МР8, которые выполняют функции усиления мощности и

расширения дискретных входов.

Контроллеры измерительные МС8 также предназначены для обеспечения функций

приборов приемно-контрольных охранно-пожарных (ППКОП) и приборов пожарных управле-

ния (ППУ) в системах газового, порошкового и аэрозольного пожаротушения, а также в систе-

мах противодымной защиты зданий и сооружений согласно НПБ 75-98.

Идеология построения позволяет использовать МС8 как в качестве автономного кон-

троллера, так и объединять большое количество контроллеров в локальные сети и сложные ие-

рархические системы (комплекс КОНТАР (Trial)), осуществлять управление и сбор инфор-

мации от разнообразных источников (датчиков температуры, давления, расхода, тепло-, водо-,

электросчетчиков и т.п.), передачу ее пользователю по единому каналу связи, в том числе с ис-

пользованием сети Internet.

Основные исполнения и структура обозначения контроллеров в зависимости от напря-

жения питания, конструкции, видов входных и выходных сигналов, видов встроенных и допол-

нительных интерфейсов приведены на схеме 1.

Лист № 2

Всего листов 8

МС 8 .

Схема 1 - Основные исполнения и структура обозначения контроллера МС 8

1ПИТАНИЕ

~ 220В, 50 (60)Гц ……..….…….….….1

~ 24В, 60 (50)Гц ...………..……...….... 2

пост. 24В либо ~ 24В………….……......3

~ другое (по заказу)……...……….…..4-9

2КОНСТРУКЦИЯ

(встроенный пульт и связанный с ним интерфейс)

Без пульта…………………..…………..………....0

Пульт без встроенного в него интерфейса….…..1

Пульт с встроенным в него

Интерфейсом RS 232С…………… ..……............2

Другая…………………. ……….………... …….3-9

3ВЫХОДЫ

Транзисторные выходные ключи (для МС8.1,МС8.3)……1

Симисторные выходные ключи..……….………..... …..2

Другие………………………….…………..……..…..........3-9

41-й ДОПОЛНИТЕЛЬНЫЙ ИНТЕРФЕЙС

RS232C на базовом модуле..………………………………..……......1

Zegbee на субмодуле………………………………………………….3

Другой………………………………….………………………....….4-9

52-й ДОПОЛНИТЕЛЬНЫЙ ИНТЕРФЕЙС

(Размещен на субмодуле. Установка возможна при

отсутствии встроенного пульта)

Без 2-го дополнительного интерфейса….. …….…………..…..…..………..0

RS232С…………..………………………………………………………....…..1

Ethernet + RS232С (WebLinker EM)…………………………………………..2

Ethernet + USB (WebLinker USB)……………………………………..……....3

GPRS/CDMA + RS232С (WebLinker Modem).…………….……….………...4

Другой...............................................................................................................7-9

6ВХОДЫ

8 универсальных входов плюс 4 дискретных гальванически

изолированных входа ………………..…...………. …………………………………….1

По отдельной спецификации ……………………………………….............................2-9

7НАЛИЧИЕ ЧАСОВ_КАЛЕНДАРЯ

Без часов……………………………………………….........……………………………………….1

С часами……………………………………………………………………………………….….…2

Лист № 3

Всего листов 8

и с пультом с ЖК-

Внешний вид контроллеров измерительных МС8 без пульта

дисплеем показан на рисунках соответственно 1 и 2.

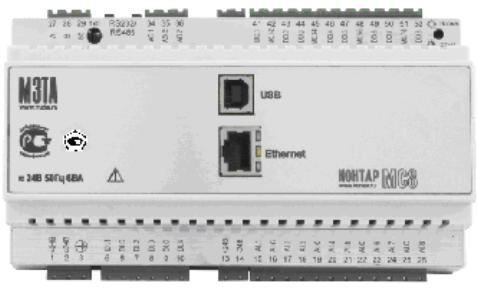

Рисунок 1 – контроллер измерительный МС8

без пульта и дисплея

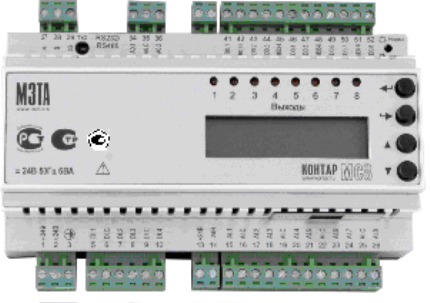

Рисунок 2 – контроллер измерительный МС8

с пультом и дисплеем

Корпус контроллеров измерительных МС8 состоит из двух частей: основания, с распо-

ложенной на нем электронной платы и крышки. Во избежание несанкционированного вскры-

тия, на стык основания и крышки наклеивается одноразовая наклейка.

Программное обеспечение

Программное обеспечение (ПО), загружаемое в микроконтроллер, приведено в таб-

лице 1.

Таблица 1

Наименование Идентификаци- Номер версии Цифровой идентифи- Алгоритм вы-

программного онное наимено- (идентифика- катор программного числения циф-

обеспечениявание про-ционный но-обеспечениярового иденти-

граммного обес- мер) про- (контрольная сумма фикатора про-

печения граммногоисполняемого кода)граммного обес-

обеспечения печения

Контар-Контар-2.53.0F40104D56F5C8BF3MD5

Консоль Консоль 1EFEEA3C34CBF801

ПО устанавливается на предприятии-изготовителе в процессе производства приборов,

доступ пользователя к нему отсутствует и в процессе эксплуатации модификации не подлежит.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

– А по МИ 3286-2010.

Для контроллеров без дисплея встроенного пульта управления, поставляется внешнее

ПО, устанавливаемое на персональный компьютер, которое не является метрологически значи-

мым и предназначено только для отображения результатов измерений на мониторе ПК.

Первичные преобразователи

Метрологические и технические характеристики

Контроллеры имеют 8 универсальных входов. Подключаемые первичные преобразова-

тели и диапазоны измерения входных сигналов соответствуют таблице 2.

Таблица 2

Датчики c выходным сигналом напряжения

постоянного тока

Диапазоны измерения аналоговых

входных сигналов

от 0 до 2400 мВ

с диапазонами: 0-150 мВ; 0-300 мВ; 0-

600 мВ; 0-1200 мВ; 0-2400 мВ

от 0 до 10 В

Датчики с унифицированным выходным сигналом

постоянного тока

Лист № 4

Всего листов 8

от 0 до 5 мА

от 0 до 20 мА

от 4 до 20 мА

Термопреобразователи сопротивления по ГОСТ 6651

50П, 100П, 500П

50М, 100М

100Н

от -50 до 270

от -50 до 200

от -50 до 100

от 0 до 100

Термисторы: 10 кОм, 3 кОм

Термопары по ГОСТ Р 8.585:

ХК(L)

ХА(К)

Датчики дискретного (бинарного)

сигнала

от 100 до 800

от 150 до 1300

Вид и параметры сигнала соответст-

вуют таблице 3

Верхняя граница диапазона может находиться в пределах от 2360 до 2480 мВ.

Примечания:

1Термопреобразователи сопротивления 50П, 100П, 50М, 100М, 100Н подключаются

по трехпроводной схеме к двум аналоговым входам контроллера. Общее количество подклю-

чаемых термопреобразователей сопротивления этого типа – до четырех.

Контроллер может быть запрограммирован на двухпроводное подключение термопре-

образователей сопротивления указанных типов к любым аналоговым входам.

2Остальные датчики подключаются по двухпроводной схеме к любому из аналого-

вых входов контроллера. Общее количество подключаемых датчиков – до восьми.

3Компенсация термо-ЭДС холодного спая термопары осуществляется устройством

КХС-Т.

4Максимальный диапазон показаний составляет:

a.для термопреобразователей сопротивления 50П, 100П, 500П: от минус 200 до плюс 750

С;

b.для термисторов 3 кОм: от минус 30 до плюс 150

С;

c. для термисторов 10 кОм: от минус 15 до плюс 150

С.

Контроллеры имеют 4 входа для дискретных входных сигналов, гальванически изоли-

рованных от всех остальных цепей. Вид и параметры дискретных входных сигналов соответст-

вуют таблице 3.

Таблица 3

Параметры дискретного входного

сигнала

Вид дискретного входного

сигнала

Изменение состояния внешнего

«сухого» контактного или бескон-

тактного ключа:

лог. «0» - ключ разомкнут;

лог. «1» - ключ замкнут.

Коммутирующая способность внешнего «сухого» ключа:

не менее 30 В; не менее 10 мА постоянного тока

Падение напряжение на замкнутом ключе: не более 0,3 В

Ток утечки разомкнутого ключа: не более 0,05 мА

выходного сигнала

Контроллеры имеют 2 аналоговых выхода. Параметры аналоговых выходных сигна-

лов постоянного тока соответствуют таблице 4.

Таблица 4

Диапазон изменения аналогового

Сопротивление нагрузки

от 0 до 20 мАот 0 до 0,5 кОм

от 4 до 20 мА

от 0 до 5 мАот 0 до 2 кОм

от 0 до 10В не менее 2 кОм

Лист № 5

Всего листов 8

Примечание - По заказу могут поставляться исполнения контроллеров с одним ана-

логовым выходом или без аналоговых выходов.

Вид и параметры дискретных выходных сигналов контроллеров исполнений

МС8.Х.Х.1 соответствуют таблице 5.

Таблица 5

Вид дискретного выходногоПараметры дискретного выходного сигнала

сигнала

Изменение состояния внутреннего

«сухого» транзисторного ключа:Максимальное напряжение: 48 В постоянного тока

лог. «0» - ключ разомкнут; Коммутируемый ток: от 0,01 до 0,15 А постоянного тока

лог. «1» - ключ замкнут. Падение напряжения на замкнутом ключе: не более 1,2В

Вид и параметры дискретных выходных сигналов контроллеров исполнений

МС8.Х.Х.2 соответствуют таблице 6.

Таблица 6

Вид дискретного выходногоПараметры дискретного выходного сигнала

сигнала

Изменение состояния внутреннего Максимальное напряжение: 48 В переменного тока

«сухого» симисторного ключа:50 (60) Гц

лог. «0» - ключ разомкнут;Коммутируемый ток: от 0,02 до 0,5 А переменного тока

лог. «1» - ключ замкнут. 50 (60) Гц

Падение напряжения на замкнутом ключе: не более 2В

Примечание - Цепи дискретных выходных сигналов контроллеров исполнений

МС8.Х.Х.2 гальванически изолированы от всех остальных цепей.

Характеристика выходного кода при измерении аналоговых входных сигналов:

вид выходного кода: десятичное число;

число разрядов: пять, не считая знакового разряда;

размерностьиценаединицынаименьшегоразряда(е.н.р.)соответствуют

таблице 7.

Таблица 7

Вид измеряемого аналогового входного

сигнала

Размерность Цена

единицы вели- е.н.р.

чины

от 0 до 2400 мВ

от 0 до 10 В

мВ0,01

В 0,001

Сигнал напряжения постоянного тока

Сигнал постоянного тока

от 0 до 5мА,

от 0 до 20 мА,

от 4 до 20 мА

мА0,001

Сигнал от термопреобразователей сопротивления и термисторов

0,1

Сигнал от термопар

0,1

Примечание - Измеренная величина входного аналогового сигнала индицируется на

дисплее встроенного пульта управления (при его наличии) или на мониторе персонального

компьютера, карманного или переносного компьютера (PDA, Notebook и т.д.), подключаемых к

контроллеру по одному из каналов интерфейсной связи.

Лист № 6

Всего листов 8

Пределы допускаемых основных приведенных погрешностей при измерении входных

сигналов в зависимости от вида входного сигнала приведены в таблице 8.

Таблица 8

Вид аналогового входного сигнала

Сигнал напряжения постоянного тока

от 0 до 2400 мВ

Предел допускаемой основной приведен-

ной погрешности, %

0,1 (для диапазона от 0 до 150 мВ)

0,2 (для остальных диапазонов соглас-

но таблице 2)

Сигнал напряжения постоянного тока от 0 до 10 В

0,2

Сигнал постоянного тока от 0 до 5 мА

1,0

Сигнал постоянного тока от 0 до 20 мА

0,25

Сигнал постоянного тока от 4 до 20 мА

0,3

Сигналы термопреобразователей сопротивления:

50М; 100М;

0,4

50П; 100П; 500П

0,3

100Н

0,5

Сигналы термисторов: 10 кОм; 3 кОм

0,5

Сигналы термопар:ХК(L),

0,25

ХА(К)

0,3

Примечание. За нормирующее значение принимается разность верхнего и нижнего предельных

значений диапазона измерений входного сигнала согласно таблицы 2.

Пределы дополнительных приведенных погрешностей при измерении аналоговых вход-

ных сигналов в процентах от нормирующего значения:

- при изменении температуры окружающего воздуха от (20

С на каждые 10

С в пределах

от 5

С до 50

С:

•

0,2 – для сигнала от 0 до 5 мА и сигналов термопреобразователей сопротивления;

•

0,1 – для остальных сигналов;

- при изменении напряжения питания от 187 до 215,6 В и от 224,4 до 242В для МС8.1, от 20,4

до 23,5В и от 24,5 до 26,4В для МС8.2, от 15 до 23,5 В и от 24,5 до 28 В (от 11 до 23,5 В и от

24,5 до 36 В постоянного тока) для МС8.3:

▪

0,1 – для сигналов от термометров сопротивления и термисторов;

▪

0,05 – для остальных сигналов;

- при воздействии внешнего магнитного поля напряженностью 400 А/м частотой питания:

▪

0,05 – для всех видов сигналов;

- при воздействии напряжения поперечной помехи переменного тока частотой питания с дей-

ствующим значением 500 мВ:

▪

0,1 – для всех видов сигналов.

Потребляемая мощность, В·А, не более6

Масса, кг, не более 0,8

Габаритные размеры, мм, не более 157 × 86 × 62,6

Группа исполнения по ГОСТ Р 52931

- по устойчивости к воздействию температуры и влажности окру-В4

жающей среды;

- по устойчивости к механическим воздействиямL3

По требованиям электромагнитной совместимости контроллеры измерительные МС8 соот-

ветствует ГОСТ Р 51318.22-99, ГОСТ Р 51318.24-99

Температура транспортирования

от – 50

С до + 50

Лист № 7

Всего листов 8

от 5 до 40

(20

от 30 до 80

от 86 до106,7

Температура хранения

Нормальные условия эксплуатации:

- температура окружающего воздуха,

- относительная влажность, %

- атмосферное давление, кПа

- напряжение питания переменного тока, В

частотой 50ГцМС8.1

МС8.2, МС8.3

- постоянного токаМС8.3

220

4,4

0,5

Рабочие условия эксплуатации:

- температура окружающего воздуха,

Сот 5 до 50

С;

- относительная влажность, % от 30 до 80

- атмосферное давление, кПаот 86 до106,7

- напряжение питания переменного тока, В

частотой 50ГцМС8.1от 187 до 242

МС8.2 от 20,4 до 26,4

МС8.3 от 15 до 28

- постоянного токаМС8.3от 11 до 36

- механические вибрациине более 0,1 мм при частоте 5 - 25 Гц;

- внешнее магнитное поленапряженность до 400 А/м, частота 50 Гц;

- напряжение поперечной помехине более 0,5 В, частота 50 Гц;

Гарантийный срок хранения 6 месяцев со дня изготовления.

Гарантийный срок эксплуатации 18 месяцев со дня продажи.

Средний срок службы до списания не менее 10 лет.

Знак утверждения типа

наносится на прибор методом офсетной печати или лазерной гравировки, а на титульный лист

руководства по эксплуатации и паспорт - типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 9.

Таблица 9

НаименованиеКол-воПримечание

Контроллер измерительный МС8 1 Исполнение в соответствии с зака-

зом

Интерфейсный кабель RS2321По заказу

Компьютерная программа Сonsole По заказу для контроллеров без дисплея

встроенного пульта управления и

без функционального алгоритма

Руководство по эксплуатации1

Паспорт1

Методика поверки1

CD с программным обеспечением для ПК1

Поверка

осуществляется в соответствии с документом гЕ3.035.033МП «Контроллеры измерительные

МС8. Методика поверки», согласованным ГЦИ СИ ФГУ Ростест-Москва 13 ноября 2008 года .

В перечень основного оборудования, необходимого для поверки, входят:

- калибратор программируемый П320;

Лист № 8

Всего листов 8

- магазин сопротивлений Р4831;

- персональный компьютер.

Сведения о методиках (методах) измерений

Сведения о методах измерений содержатся в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к контроллерам

измерительным МС8

1 ТУ 4218-103-00225549-2002 «Контроллеры измерительные МС8. Технические усло-

вия».

2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-

сов. Общие технические условия».

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

- при выполнении работ по оценке соответствия промышленной продукции и продукции других

видов, а также иных объектов установленным законодательством Российской Федерации обяза-

тельным требованиям.

Изготовитель

Открытое акционерное общество «Московский завод тепловой автоматики»

(ОАО «МЗТА»).

Адрес: 105318, г.Москва, Мироновская ул. 33.

Тел. (495) 370-54-44, факс (495) 369-64-32.

E-mail:

info@mzta.ru

, web:

www.mzta.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учре-

ждение «Государственный региональный центр стандартизации, метрологии и испы-

таний в г.Москве» (ГЦИ СИ ФБУ «Ростест–Москва»)

117418, г.Москва, Нахимовский проспект, 31.

Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.

E-mail:

info@rostest.ru

, web:

www.rostest.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний

средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

Ф.В. Булыгин

Заместитель

Руководителя Федерального

агентства по техническому

регулированиюи метрологии

М.п.«_____»______________2014 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
24343-03	Комплексы информационно-измерительные	МУР 1001	ООО НТЦ "АРГО", г.Иваново	5 лет	Перейти
35279-07	Рулетки измерительные металлические	Р2УЗК, Р5УЗК, Р10УЗК	КОПП "Контакт", Украина, г.Киев	1 год	Перейти
18190-04	Контроллеры	PAC 353	Фирма "Siemens Energy & Automation", США	2 года	Перейти
27754-04	Комплексы информационно-измерительные	СВЦ	ООО "Самарский внедренческий центр", г.Самара	1 год	Перейти
57900-14	Машины трехкоординатные измерительные	DEA Alpha	Фирма "Hexagon Metrology S.p.A.", Италия	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКонтроллеры измерительные МС8ГРСИ 25575-08

Заказать поверку
Контроллеры измерительные МС8
ГРСИ 25575-08
