Генераторы сигналов низкочастотные Г3-131, ГРСИ 25564-03
Номер госреестра:
25564-03
Наименование СИ:
Генераторы сигналов низкочастотные
Обозначение типа:
Г3-131
Производитель:
РУП "Минский завод "Калибр", Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.08.2009
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63474
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов низкочастотные Г3-131
Назначение средства измерений
Генераторы сигналов низкочастотные Г3-131 (далее - генераторы) представляют собой ис-
точник сигналов синусоидальной и прямоугольной (уровень ТТЛ) формы.
Описание средства измерений
ГенераторысигналовнизкочастотныепредставляютсобойRC-генераторс
автоматической стабилизацией амплитуды формируемого сигнала.
Генераторы формируют сигналы синусоидальной и прямоугольной (уровень ТТЛ) форм
в диапазоне частот от 2 Гц до 2 МГц с разделением на шесть поддиапазонов. В пределах
каждого из поддиапазонов осуществляется плавная перестройка частоты. Для измерения и
индикации частоты формируемых сигналов генераторы имеют внутренний частотомер.
Внешний вид генераторов приведен на рисунке 1, 2.

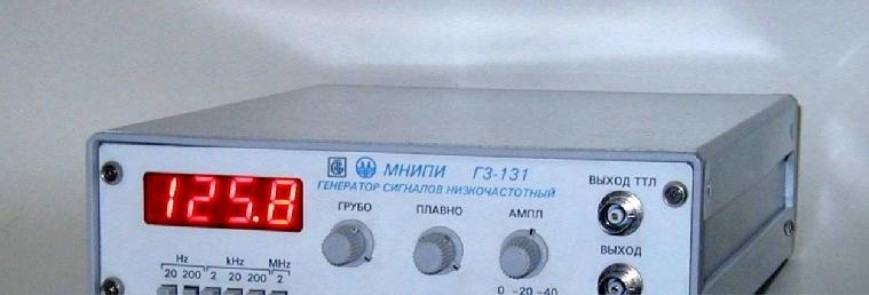

Рисунок 1 – Передняя панель генератора
Место размещения знака
поверки (клейма-
наклейки)
Место размещения зна-
ка утверждения типа
Лист № 2
Всего листов 4

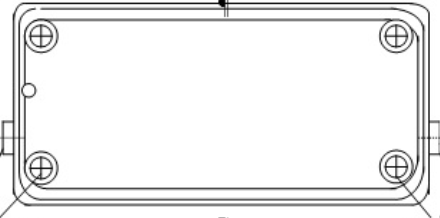

Рисунок 2 – Задняя панель генератора
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики генератора Г3-131 приведены в
таблице 1.
Таблица 1 – Метрологические характеристики
Значение
Наименование характеристики
характеристики
Диапазон частот, Гц от 2 до 2·10
6
Поддиапазоны частот (плавная перестройка внутриот 2 до 20
поддиапазона), Гц от 20 до 2
·
10
2
от 2
·
10
2
до 2
·
10
3
от 2 до 2
·
10
4
от 20 до 2
·
10
5
от 2
·
10
5
до 2
·
10
6
Пределы допускаемой относительной погрешности
установки частоты, %
±
1
Амплитуда сигнала, В, не менее 5 на нагрузке 600 Ом
10 без нагрузки
Плавное ослабление сигнала, дБ, не менее 20
Ступенчатое ослабление сигнала, дБ -20
-40
Пределы погрешности ступенчатого ослабления
сигнала, дБ:
на
ч
а
с
тотах от 2 Гц до
2
·
10
5
Гц
±
0,5
на частотах от 2
·
10
5
Гц до 2
·
10
6
Гц
±
2
Нестабильность частоты, %, не более:
- за 15 мин 0,1
- за 180 мин 0,5
Коэффициент гармоник на частотах, %, не более:
- от 2 до 20 Гц0,5
- от 20 Гц до 200 кГц0,2
- от 200 кГц до 2 МГц 1
Trial пломбирования от
несанкционированного
доступа
Trial пломбирования от
несанкционированного
доступа
- время перехода из “1” в “0” и из “0” в “1”, нс, не
более
100
2,4
0,4
Лист № 3
Всего листов 4
Неравномерность уровня сигнала относительно
уровня на частоте 1 кГц на частотах, %:
от 2 Гц до 20Гц, не более
от 20Гц до 2
·
10
5
Гц, не менее
от 2
·
10
5
Гц до 2
·
10
6
Гц, не более
±
5
±
2
±
5
Параметры сигнала прямоугольной формы (уровень
ТТЛ):
- напряжение “1”, В, не менее
- напряжение “0”, В, не более
Наименование характеристики
Таблица 2 - Технические характеристики
Значение
характеристики
210
´
71
´
248
2,0
от 5 до 40
80
Габаритные размеры составных частей комплекса (ширина ×
высота × глубина), мм, не более:
Масса, кг, не более
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, ºС
- относительная влажность воздуха (при 25 ºС), %, не более
Параметры сети питания переменного тока:
-напряжение, В
-частота, Гц
Потребляемая мощность, В·А, не более
230±23
50±0,5
10
Знак утверждения типа
наносится на переднюю панель генератора методом офсетной печати и на титульные листы
эксплуатационной документации типографским способом.
Комплектность средства измерений
- генератор сигналов функциональный Г3-1311 шт.
- шнур сетевой SCZ-11 шт.
- кабель К№1 (по заказу)1 шт.
- кабель К№31 шт.
- нагрузка 600 Ом (по заказу)1 шт.
- переход СР-50-95ФВ (по заказу)1 шт.
- вставка плавкая ВП2Б-1 0,25 А2 шт.
- руководство по эксплуатации1 шт.
- методика поверки1 шт.
- упаковка1 шт.
Поверка
осуществляется по документу УШЯИ.468759.020 МП МП.МН 1202-2002 «Генератор сигналов
низкочастотный Г3-131. Методика поверки», утвержденному РУП «БелГИМ» 28.11.2002 г.
Основные средства поверки:
- мегаомметр Е6-22, регистрационный номер 26051-10;
- осциллограф универсальный С1–65А, регистрационный номер 5334-76;
Лист № 4
Всего листов 4
- частотомер электронно-счетный Ч3–57, регистрационный номер 6081-77;
- генератор сигналов низкочастотный Г3-122 регистрационный номер 10237-85;
- милливольтметр цифровой В3-59, регистрационный номер 8984-83;
- вольтметр универсальный цифровой быстродействующий В7–43, регистрационный
номер 10283-85;
- измеритель нелинейных искажений СК6–13, регистрационный номер 10227-85.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма.
Сведения о методиках (методах) измерений
Генератор сигналов низкочастотный Г3-131. Руководство по эксплуатации. УШЯИ.468759.020
РЭ.
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов низкочастотным Г3-131
ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и ла-
бораторного оборудования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические
условия
ТУ BY 100039847.035-2002 Генератор сигналов низкочастотный Г3-131. Технические условия
Изготовитель
Открытое акционерное общество «МНИПИ» (ОАО «МНИПИ»)
Адрес: 220113, Республика Беларусь, г. Минск, Я. Коласа, д. 73.
Тел: (017)262-21-24, факс: (017)262-88-81
E-mail:
Экспертиза проведена
Федеральнымгосударственнымунитарнымпредприятием«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 526-63-00, факс: (495) 526-63-00
Е-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
C.C. Голубев
М.п.« ___ » _______________ 2016 г.
