Номер госреестра:
24987-18
Наименование СИ:
Ваттметры и варметры
Обозначение типа:
Ц42303
Производитель:
ОАО "Электроприбор", г.Чебоксары
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70379
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ваттметры и варметры Ц42303
Назначение средства измерений
Ваттметры и варметры Ц42303 (далее - приборы), предназначены для измерения
активной и реактивной мощности в трехфазных трехпроводных цепях переменного тока
частотой 50 и 60 Гц при равномерной и неравномерной нагрузке фаз.
Описание средства измерений
Приборы представляют собой устройства магнитоэлектрической системы, с подвижной
частью на кернах, с нулевой отметкой на краю или внутри диапазона измерений, с длиной
шкалы не менее 94 мм и электронного преобразователя входного сигнала в сигнал постоянного
тока, размещенных в одном корпусе.
Конструкция приборов позволяет свести к минимуму доступ к узлам приборов в целях
предотвращения несанкционированной настройки и вмешательства, которые могут привести к
искажению результатов измерений. Доступ к внутренним частям приборов возможен только с
нарушением пломб, установленных на винты крепления задней крышки корпуса.
Фотографии, общий вид приборов, места нанесения знака поверки, клейм и
пломбирования показаны на рисунках 1, 2.
Рисунок 1 - Общий вид ваттметров и варметров Ц42303
Лист № 2
Всего листов 4

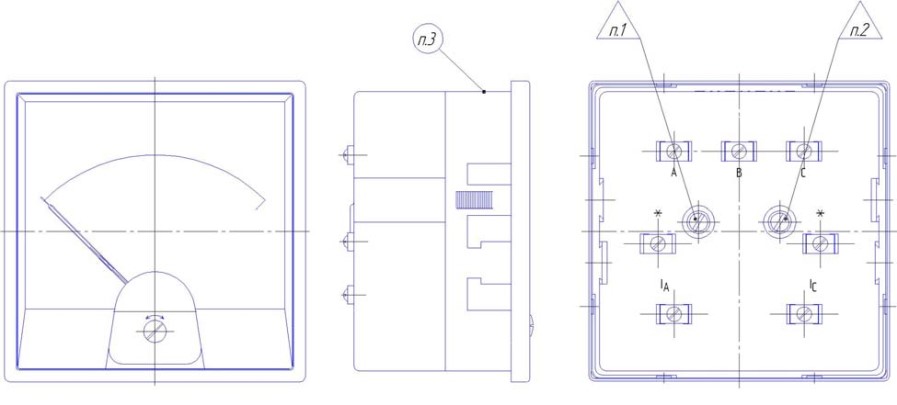

Обозначения на рисунке:
1 - место нанесения клейма ОТК и место пломбирования (заполняется мастикой),
2 - место нанесения знака поверки (заполняется мастикой),
3 - дата выпуска (краска штемпельная).
Рисунок 2 - Схема пломбировки и клеймения ваттметров и варметров Ц42303
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические характеристики приборов приведены в таблице 1, основные
технические характеристики приведены в таблице 2.
Таблица 1 - Основные метрологические характеристики приборов Ц42303
Наименование характеристикиЗначение
Номинальные значения напряжения при непосредственном включении, В 127, 220,
230, 380,400
Номинальный ток при непосредственном включении, А5
Номинальные значения напряжения при включении через трансформатор
напряжения, В100
Номинальные значения тока при включении через трансформатор тока, А1; 5
Номинальный коэффициент мощности:
- для ваттметра cos (
)
1
- для варметра sin (
)
1
Пределы допускаемой основной приведенной к верхнему пределу
диапазона измерений погрешности, %±1,5
Погрешность приборов нормируется без учета погрешности трансформатора напряжения
и тока
Пределы допускаемого значения вариации показаний, %±2,25
Остаточное отклонение указателя приборов от отметки механического
нуля шкалы при плавном подводе указателя к этой отметке от наиболее
удаленной от нее отметки шкалы, мм, не более1,4
Лист № 3
Всего листов 4
Значение
±0,75
±1,5
±1,5
±1,5
±1,5
±1,5
±3,0
±3,0
±3,0
±1,2
Продолжение таблицы 1
Наименование характеристики
Пределы допускаемой дополнительной погрешности, вызванной:
- изменением положения ваттметров от нормального положения в любом
направлении на 5
, %
- отклонением напряжения на ±15 % от номинального, %
- отклонением частоты от нормальной частоты 50 Гц на 10%, %
- влиянием внешнего однородного магнитного поля, синусоидально
изменяющегося во времени с частотой, одинаковой с частотой тока,
протекающего измерительным цепям приборов, при самых неблагоприятных
направлениях и фазе магнитного поля, при напряженности магнитного
поля 0,4 кА/м, %
- искажением формы кривой переменного тока и напряжения на 20 %, %
- влиянием коэффициента мощности при угле сдвига фаз от 0 до 60
, %
- одновременным влиянием коэффициента мощности и напряжения, %
- одновременным влиянием коэффициента мощности и частоты, %
- влиянием асимметрии токов, %
- отклонением температуры окружающего воздуха от нормальной (от +15
до +25)
С до +50
С (или -40
С), на каждые 10
С изменения температуры, %
- отклонением относительной влажности от нормальной (30-80) до 95 %
при температуре от +15 до +25
С, %
±1,5
от -40 до +50
95
Значение
0,7
120
120
100
Таблица 2 - Основные технические характеристики приборов Ц42303
Наименование характеристики
Масса прибора, кг, не более
Габаритные размеры, мм, не более
- высота
- ширина
- глубина
Рабочие условия эксплуатации:
- температура окружающего воздуха,
С
- относительная влажность при температуре +35
С, %
Наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
60 000
10
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и паспорт прибора типографским
способом.
Комплектность средства измерений
Таблица 3 - Комплектность приборов Ц42303
НаименованиеОбозначение
Ваттметр (варметр) Ц42303-
Комплект монтажных частей-
Руководство по эксплуатации ОПЧ.140.275
Паспорт-
Количество
1 шт.
1 компл.
1 экз. (на партию 10 шт.)
1 экз.
Измерительные трансформаторы тока и напряжения в комплект поставки не входят.
Лист № 4
Всего листов 4
Поверка
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры.
Методика поверки».
Основные средства поверки:
Ваттметр Д5064 (регистрационный номер в Федеральном информационном фонде
10193-85);
Ваттметр Д5066 (регистрационный номер в Федеральном информационном фонде
10193-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ваттметрам
и варметрам Ц42303
ГОСТ 8476-93 (МЭК 51-3-84) Приборы аналоговые показывающие электроизмерительные
прямого действия и вспомогательные trial к ним. Часть 3. Особые требования к ваттметрам и
варметрам
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 8.497-83 ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры.
Методика поверки
ГОСТ 8.551-86 Государственный специальный эталон и государственная поверочная
trial для средств измерений электрической мощности и коэффициента мощности в диапазоне
частот 40-20000 Гц.
ТУ 25-7504.164-2002 Ваттметры и варметры Ц42303. Технические условия.
Изготовитель
Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
ИНН 2128002051
Адрес: 428000 Республика Чувашия, г. Чебоксары, пр. И. Яковлева, д. 3
Телефон: (8352) 39-99-12; 39-98-22; Факс: (8352) 55-50-02; 56-25-62.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (495) 437-55-77; Факс: (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
