Номер госреестра:
24975-08
Наименование СИ:
Дозиметры-радиометры
Обозначение типа:
МКС-05 ТЕРРА
Производитель:
ООО НПП "Доза", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34472
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры-радиометры МКС-05 «ТЕРРА»
Назначение средства измерений
Дозиметры-радиометры МКС-05 «ТЕРРА» (далее – дозиметры), предназначены для
измерений амбиентного эквивалента дозы (ЭД) и мощности амбиентного эквивалента дозы
(МЭД) гамма- и рентгеновского излучения (фотонного ионизирующего излучения), а также
плотности потока бета-частиц.
Описание средства измерений
Принцип действия дозиметров основан на преобразовании энергии ионизирующего
излучения в последовательность импульсов напряжения, количество которых пропорционально
интенсивности регистрируемого излучения. Детектором ионизирующих гамма- и бета-излучений
служит газоразрядный счетчик Гейгера-Мюллера типа СБМ-20-1.
Дозиметр выполнен в виде моноблока, в котором размещены детектор гамма- и бета-
излучений, печатная плата со схемами формирования анодного напряжения, цифровой
обработки, управления и индикации, а также элементы питания.
Конструктивное исполнение – негерметичный корпус из ударопрочной пластмассы,
пленочная клавиатура, графический жидкокристаллический индикатор (ЖКИ) с подсветом.
Схема формирования анодного напряжения, цифровой обработки, управления и
индикации осуществляет:
-масштабирование и линеаризацию счетной характеристики детектора;
-измерение МЭД фотонного ионизирующего излучения и плотности потока бета-
частиц путем измерения средней частоты импульсов, поступающих с выхода детектора;
-измерение ЭД фотонного ионизирующего излучения путем измерения общего
количества импульсов, поступающих с выхода детектора;
-измерение времени накопления ЭД и реального времени;
-формирование и стабилизацию анодного напряжения детектора;
-отображение результатов измерений на ЖКИ;
-управление режимами работы.
Программное обеспечение
Наименование
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
В дозиметрах используется встроенное программное обеспечение. Метрологически
значимым является все встроенное ПО, включающее программу (исполняемый код)
пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в
энергонезависимую память дозиметра.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
наименование
обеспечения
Номер версии
ный номер)
Цифровой
идентификатор
Идентификационное
(идентификацион
программного
обеспечения
сумма
программного
программного
(контрольная
обеспечения
исполняемого
кода)
Встроенное ПОmks-05V2.5не доступен
разработчика
СИ
Лист № 2
Всего листов 5
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с МИ 3286-2010 – А.

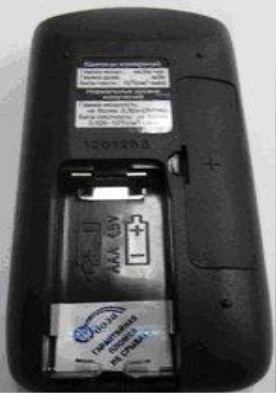

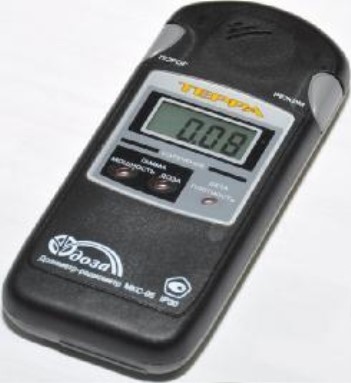

Внешний вид дозиметра и место пломбирования представлены на рисунке 1.
Рисунок 1 – Внешний вид и место пломбирования дозиметра
Дозиметры пломбируются специальной пленочной пломбой, которая располагается в
отсеке питания и закрывает головки винтов, крепящих верхнюю и нижнюю крышки корпуса.
Метрологические и технические характеристики
Диапазонэнергийрегистрируемогофотонного
ионизирующего излучения, МэВот 0,05 до 3,0
Диапазон измерений МЭД фотонного ионизирующего
излучения, мкЗв·ч
-1
от 0,1 до 9999
Диапазон измерений ЭД фотонного ионизирующего
излучения, мЗв
от 0,001 до 9999
Пределы допускаемой основной относительной
погрешности измерений фотонного ионизирующего
излучения:
- МЭД
- ЭД
не более ±(15+2/N) %, где N –
безразмерная величина, численно
равная измеренному значению
МЭД в мкЗв·ч
-1
не более ±15%
Энергетическая зависимость показаний дозиметра при
измерении МЭД и ЭД фотонного ионизирующего
излучения относительно энергии 0,661 МэВ
не более ±25%
Место
пломбирования
Лист № 3
Всего листов 5
Анизотропия чувствительности дозиметра при падении
гамма-квантов в телесном углу ±60
о
относительно
основного направления измерений
- для радионуклидов
137
Cs и
60
Co
- для радионуклида
241
Am
Диапазон измерений плотности потока бета-частиц,
част×см
-2
× мин
-1
не более ±25%
не более ±60%
от 10 до 10
5
Диапазон энергий регистрируемых бета-частиц, МэВ
от 0,1 до 3,0
Пределы допускаемой основной относительной
погрешности измерений плотности потока бета-частиц
не более ±(20+200/В %, где В –
безразмерная величина, численно
равная измеренному значению
плотности потока
част× см
-2
× мин
-1
Диапазон измерений времени накопления ЭД оператором
100 ч
Пределы допускаемой абсолютной погрешности
измерения времени накопления ЭД оператором за 24 ч,
мин., не более
±1
Время установления рабочего режима, мин, не более
1
Время непрерывной работы дозиметра при питании от
одного комплекта элементов при выключенной подсветке
шкалы и условии нормального фонового излучения, ч,
не менее
2000
Нестабильность показаний за 6 ч непрерывной работы, %,
не более
10
Номинальное напряжение питания от двух
гальванических элементов типоразмера ААА емкостью
1280мА×ч, В
3,0
Рабочие условия эксплуатации:
- диапазон температур,
о
С
- предельное значение относительной влажности при
+35
о
С
- атмосферное давление в диапазоне, кПа
от минус 10 до плюс 40
до 95%
Средняя наработка на отказ, ч, не менее
от 84,0 до 106,7
6000
Средний срок службы, лет, не менее
(при условии замены блоков, выработавших свой ресурс)
6
Габаритные размеры (высота×ширина×толщина), мм,
не более
120 × 55 ×26
Масса (включая элементы питания) кг, не более
0,2
Степень защиты оболочек дозиметра по ГОСТ 14254-96
IP30
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится фотоспособом на корпус дозиметра и типографским
способом или специальным штампом на титульный лист эксплуатационной документации.
Комплектность средства измерений
Комплектность средства измерений соответствует таблице 2.
Примечание
Руководство по эксплуатации
Наименование
Таблица 2
Обозначение
документа
ФВКМ.412152.003
Дозиметр-радиометр
МКС-05 «ТЕРРА»
Кол-во,
шт.
1
ФВКМ.412152.003РЭ
1
2
Элемент гальванический
типоразмера «ААА» 1,5 В
Коробка упаковочная
1
Поверка
осуществляется в соответствии с разделом 4 «Методика поверки» Руководства по
эксплуатацииФВКМ.412152.003РЭ,согласованнымЦентральнымотделениемФГУ
«Менделеевский ЦСМ» в 2009 году.
Основное поверочное оборудование:
- установка поверочная типа КИС-НРД-МБм, обеспечивающая воспроизведение МАЭД
в пределах от 10 мкЗв·ч
-1
до 10 Зв·ч
-1
с погрешностью не более ±7 %;
- эталонные источники типа 4CО, обеспечивающие воспроизведение плотности потока
бета-частиц от 10 до 10
4
част×см
-2
×мин
-1
с погрешностью ±5 %.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по
назначению» Руководства по эксплуатации. ФВКМ.412152.003РЭ.
Нормативные документы, устанавливающие требования к дозиметрам-радиометрам
МКС-05 «ТЕРРА»
1 ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия.
2 ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.
3 ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие
технические требования и методы испытаний.
4 ГОСТ 8.070-96 Государственная система обеспечения единства измерений.
Межгосударственная поверочная схема для средств измерений поглощенной и эквивалентной
доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.
5 ГОСТ 8.033-96 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений активности радионуклидов, потока и
плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.
6 ГОСТ Р 50746-2000 Совместимость технических средств электромагнитная.
Технические средства для атомных станций. Требования и методы испытаний.
7 ТУ 4362-050-31867313-2009 Дозиметры-радиометры МКС-05 «ТЕРРА». Технические
условия.
Лист № 5
Всего листов 5
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«Доза (ООО НПП «Доза»).
Юридический адрес: 124460, Москва, г. Зеленоград, проезд 4806, д.6
тел. (495) 777-84-85, факс (495) 742-50-84,
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Государственный региональный центр стандартизации, метрологии и
испытаний в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»).
Аттестат аккредитации ГЦИ СИ ФБУ «ЦСМ Московской области» по проведению
испытаний средств измерений в целях утверждения типа № 30083-08 от 23.12.2008 г.
Юридический и почтовый адрес: 141570, пгт Менделеево, Солнечногорский р-н,
Московская обл.
тел. (495) 994-22-10 факс (495) 994-22-11,
, E-mail:
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
«____»____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34640-11 | Радиометры загрязненности поверхностей альфа- и бета-активными веществами | РЗБА-04-04М | ООО "Позитрон GmbH", Украина, г.Желтые Воды | 1 год | Перейти |
| 42917-09 | Дозиметры индивидуальные электронные | DOSICARD | Фирма "Canberra France", Франция | 1 год | Перейти |
| 51732-12 | Радиометры газов | УДГ-03Д | ООО НПП "Доза", г.Москва | 1 год; с 19.06.2017 г. - 2 года | Перейти |
| 17535-98 | Радиометры аналоговые компьютеризированные переносные | ASP-1 с блоком детектирования HP-360 и с блоком детектирования AC-3 | Фирма "Eberline Instruments", США | 1 год | Перейти |
| 29849-05 | Дозиметры-радиометры источников фотонного, электронного и альфа-излучений поисковые | МКС/СРП-08А | ООО НТЦ "Амплитуда", пос.Менделеево | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
