Счетчики жидкости ультразвуковые ПРАМЕР-510, ГРСИ 24870-09
Номер госреестра:
24870-09
Наименование СИ:
Счетчики жидкости ультразвуковые
Обозначение типа:
ПРАМЕР-510
Производитель:
АО "Промсервис", г.Димитровград
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34960/1
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики жидкости ультразвуковые ПРАМЕР-510
Назначение средства измерений
Счетчики жидкости ультразвуковые ПРАМЕР-510 (далее - счетчики) предназначены для
измерения объема и объемного расхода жидких сред (как в прямом, так и в обратном направле-
нии движения потока) в одном или двух наполненных трубопроводах и учета времени беспере-
бойной работы при учетно-расчетных и технологических операциях.
Описание средства измерений
Счетчики состоят из блока электронного преобразования (далее - БЭП), измерительного
участка (далее - ИУ) с одной или двумя парами пьезоэлектрических преобразователей и соеди-
нительных кабелей.
Принцип действия счетчиков основан на зависимости разности времен распространения
ультразвуковых импульсов между пьезоэлектрическими преобразователями (далее - ПП) по
потоку движущейся жидкости и против потока от скорости движения потока жидкости.
БЭП служит для возбуждения ПП, усиления и обработки принятых сигналов, формиро-
вания принятых сигналов и индикации измеренных параметров (для модификаций счетчиков с
цифровым отсчетным устройством – жидкокристаллическим индикатором (далее - ЖКИ)).
ИУ с диаметром условного прохода (далее - Ду) от 40 до 125 мм представляет собой от-
резок трубы из нержавеющей стали 12Х18Н10Т, с Ду от 150 до 300 мм включительно – отрезок
стальной трубы (с приваренными к торцам трубы фланцами по ГОСТ 12820 или без них) с ПП,
установленными на его диаметрально противоположных сторонах. В однолучевом ИУ устанав-
ливаются два ПП, которые размещаются на оси, проходящей через диаметр поперечного сече-
ния ИУ. Двухлучевой ИУ содержит две пары ПП, которые проходят через равные хорды попе-
речного сечения. Оси установки ПП располагаются под углом к оси ИУ. ИУ с Ду от 100 мм и
более изготавливаются в заводских условиях или непосредственно на трубопроводе. ИУ,
изготовленный на трубопроводе, представляет собой ПП, установленные непосредственно на
участок трубопровода.
Возбуждение ультразвуковых колебаний осуществляется ПП, располагаемых на участке
трубопровода, в котором производится измерение расхода жидкости. В зависимости от
установки ПП относительно сечения потока, скорость последнего измеряется по двум или од-
ному лучам ультразвуковых колебаний. ПП в паре работают попеременно в режиме прием-
ник/излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов.
БЭП в зависимости от модификаций выполняет:
- счет нарастающим итогом суммарного объема протекшей жидкости;
- измерение текущего значения объемного расхода;
- измерение времени бесперебойной работы счетчика;
- индикацию результатов измерений, а также вывод в виде частотных, импульсных и
(или) токовых сигналов;
- вывод измерительной, архивной информации через последовательный интерфейс
RS-232 или RS-485.
БЭП выполнен в едином унифицированном металлическом корпусе, состоящем из осно-
вания и крышки. Крышка закреплена к основанию винтами. Основание корпуса разделено на
две части опломбированной перегородкой (фальшпанелью). Под фальшпанелью закреплен
электронный модуль ультразвуковых каналов. На печатной плате модуля расположены клемм-
ные колодки для подключения кабеля питания и электрических соединений БЭП с ПП и вто-
ричной аппаратурой. На нижней стенке корпуса БЭП находятся герметизированные кабельные
вводы, на боковой стенке − клемма защитного заземления.
Лист № 2
Всего листов 9
Счетчики имеют исполнения, указанные в таблице 1.
Обозначение
исполнения
Расположение оси
ПП на ИУ
Количество ИУ
01
40 − 2000
1
по диаметру
1
02
40 − 2000
1
по диаметру
2
03
100 − 2000
2
по хорде
1
Таблица 1
Диаметр
условного
прохода Ду
ИУ, мм
Количество
акустических
каналов
Внешний вид счетчиков жидкости ультразвуковых ПРАМЕР-510 исполнений 01, 02 и 03
приведен на рисунках 1, 2 и 3.
Программное обеспечение
Программное обеспечение счетчиков встроенное и является неотъемлемой частью счет-
чиков. Встроенное программное обеспечение (далее - ВПО) счетчиков является метрологически
значимым. ВПО, влияющее на метрологические характеристики, установлено в энергонезави-
симую память микроконтроллера БЭП в производственном цикле на предприятии-изготовителе
и в процессе эксплуатации изменению не подлежит
.
Уровень защиты программного обеспечения счетчиков от непреднамеренных и предна-
меренных изменений соответствует уровню «С» по МИ 3286-2010.
Нормирование метрологических характеристик счетчиков проведено с учетом ВПО.
Идентификационные данные программного обеспечения приведены в таблице 2.

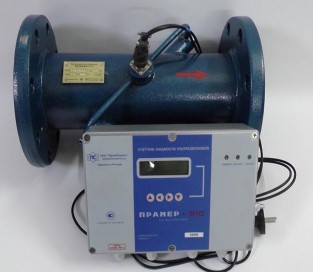

Рисунок 1 –
Внешний вид
счетчиков исполнения 01

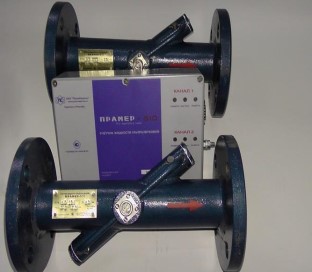

Рисунок 2 –
Внешний вид
счетчиков исполнения 02

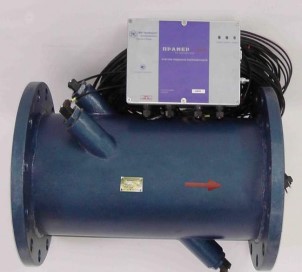

Рисунок 3 –
Внешний вид
счетчиков исполнения 03
Лист № 3
Всего листов 9
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Другие
идентифи-
кационные
данные
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
-
-
-
-
CRC-16
Таблица 2
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма исполняе-
мого кода)
0x4029
1)
PRAMER
1)
PRAMER
2)
PRAMER
3)
PRAMER
4)
01
1)
02
2)
01
3)
01
4)
0хВ5А6
2)
0x680E
3)
0xA611
4)
1)
Для счетчиков исполнений 01, 02.
2)
Для счетчиков исполнения 03.
3)
Для счетчиков модификации с токовым выходным сигналом (модулем токового
выхода).
4)
Для счетчиков модификации с ЖКИ (модулем индикации).

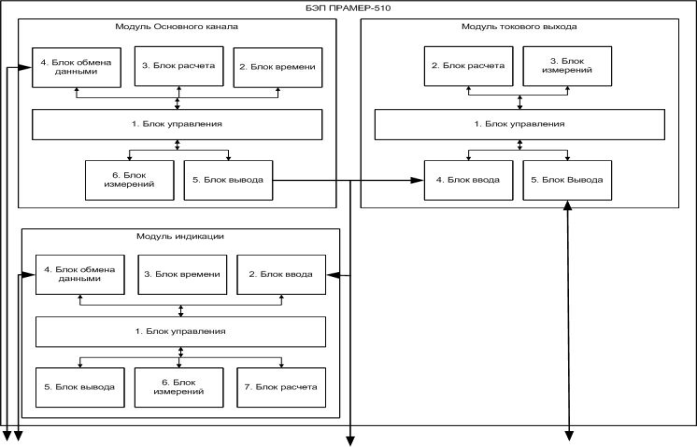

Структурная схема и взаимосвязи ВПО модулей БЭП представлены на рисунке 4.
Рисунок 4
Основные функции модулей и блоков ВПО:
·
Модуль основного канала предназначен для измерения объёмного расхода жидких
сред и преобразования в выходные электрические сигналы:
1) блок управления предназначен для формирования последовательности управляющих
команд и взаимодействия между блоками;
2) блок времени предназначен для формирования временных интервалов, синхронизи-
рующих работу элементов модуля;
3) блок расчета предназначен для выполнения всех расчетов после преобразования и
обработки первичных сигналов блоком измерений;
4) блок обмена данными предназначен для вывода через последовательный интерфейс
информации по состоянию и настройки устройства;
Лист № 4
Всего листов 9
5) блок вывода предназначен для формирования выходных электрических сигналов модуля;
6) блок измерений предназначен для преобразования и обработки первичных сигналов.
·
Модуль токового выхода предназначен для преобразования нормированного частот-
ного сигнала с модуля основного канала в токовый сигнал:
1) блок управления предназначен для формирования последовательности управляющих
команд и взаимодействия между блоками;
2) блок расчёта предназначен для расчёта параметров выходного сигнала на основе из-
меренных значений;
3) блок измерений предназначендляизмерениячастотысигналасмодуля основногоканала;
4) блок ввода предназначен для предварительной обработки входного сигнала с модуля
основного канала;
5) блок вывода предназначен для формирования выходного токового сигнала.
·
Модуль индикации предназначен для измерения входного нормированного частотно-
го сигнала, расчета объёма и объёмного расхода, ведения архивов и журнала нештатных ситуа-
ций, индикации параметров на ЖКИ:
1) блок управления предназначен для формирования последовательности управляющих
команд и взаимодействия между блоками;
2) блок ввода предназначен для обработки входного нормированного частотного сигнала
и аварийных сигналов с модуля основного канала, а также управляющих воздействий с клавиа-
туры;
3) блок времени предназначен для формирования временных интервалов, синхронизи-
рующих работу элементов модуля;
4) блок обмена данными предназначен для обмена данными с внешними периферийны-
ми устройствами по цифровому интерфейсу RS-485 модуля;
5) блок вывода предназначен для вывода информации на ЖКИ;
6) блок измерений предназначен для измерения параметров нормированного частотного
сигнала поступающего с модуля основного канала;
7) блок расчёта предназначен для расчёта текущего объёмного расхода и интегрирова-
ния объёма по результатам работы блока измерений.
В целях предотвращения несанкционированного доступа к узлам регулировки, настройки
и программному обеспечению, а также элементам конструкции предусмотрены места пломби-
рования, указанные на рисунках 5 и 6.

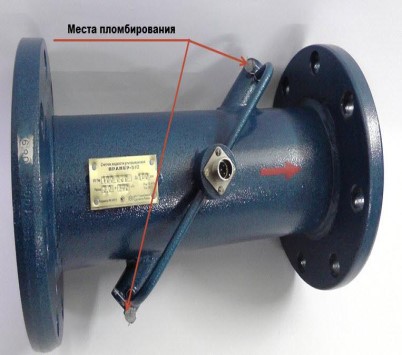

Рисунок 6 – Места пломбирования ИУ

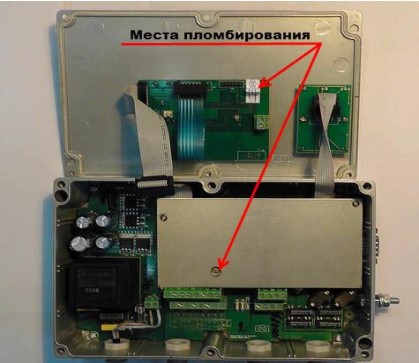

Рисунок 5 – Места пломбирования фальшпа-
нели БЭП и переключателя режимов работы
модуля индикации (для модификаций с ЖКИ)
Лист № 5
Всего листов 9
Метрологические характеристики
Максимальные (Q
max
), переходные (Q
р
) и минимальные (Q
min
) значения измеряемых
объемных расходов в зависимости от диаметра условного прохода ИУ и способа градуировки
счетчика приведены в таблице 3.
Диаметры условного прохода ИУ: 40, 50, 65, 80, 100, 125, 150, 200, 250, 300,
300 ÷ 2000 мм.
Диаметры условного прохода (Ду) ИУ, мм
Таблица 3
Расход,
м
3
/ч
1)
40
506580100125150200
Q
max
50
70125200300
450630800
Q
min
0,5
0,71,252,03,0
4,56,512
Примечания
1 Скорость потока жидкости при Q
max
не превышает 11 м/с.
2 Q
max
, Q
р
и Q
min
в м
3
/ч для ИУ с Ду от 100 мм и более при косвенном способе градуировки
счетчика определяются по формулам:
Q
max
= 0,03
×
Ду
2
,(1)
Q
р
= Q
max
/50,(2)
Q
min
= Q
max
/100 (3)
1)
Значения расходов при проливном способе градуировки счетчика.
Параметры контролируемой среды:от минус 20 до плюс 150
- диапазон температуры,
°
С
(при условии не замерзания измеряемой жидкости)
1,6 или 2,5
- давление избыточное, МПа, не более5
×
10
-6
- кинематическая вязкость, м
2
/с, не более
- объемное содержание газообразных включений2,0
и твердых примесей, %, не более
Пределы допускаемых основных относительных погрешностей при преобразовании объ-
ема в выходные электрические сигналы, при представлении объема и объемного расхода на ин-
дикаторе, при преобразовании объемного расхода в выходной сигнал постоянного тока, %:
- для счетчиков исполнений 01, 02:
- при проливном способе градуировки:
- от Q
min
доQ
max
±
1,5
- при косвенном способе градуировки:
- от Q
min
доQ
р
±
2,0
- от Q
р
до Q
max
±
1,5
- для счетчиков исполнения 03:
- при проливном способе градуировки:
- от Q
min
доQ
max
±
1,0
- при косвенном способе градуировки:
- от Q
min
доQ
р
±
1,5
- от Q
р
до Q
max
±
1,0
Примечания
1 Q
max
и Q
min
в зависимости от Ду ИУ при проливном способе градуировки
счетчиков приведены в таблице 3.
Лист № 6
Всего листов 9
2 Q
max
, Q
р
и Q
min
при косвенном способе градуировки счетчиков рассчитываются
по формулам 1, 2 и 3 соответственно, приведенным в таблице 3.
Дополнительная погрешность от изменения напряжения питающей сети и темпера-
туры окружающей среды в пределах рабочих условий эксплуатации не превышает
0,35 от пределов соответствующих основных погрешностей.
Пределы допускаемой относительной погрешности счет-
чика при измерении времени бесперебойной работы, %± 0,01
Выходные сигналы счетчика:
- импульсные пассивные, нормированные на единицу объема, в виде замыкания цепи
контактов оптоэлектронным ключом;
- частотные пассивные в виде замыкания цепи контактов оптоэлектронным ключом с
частотой сигнала до 5 кГц;
- токовый 4-20 мА;
- стандартный интерфейс RS-232 или RS-485.
Питание счетчика:
- напряжение, Вот 187 до 242
- частота, Гц(50±1)
Потребляемая мощность, ВА, не более10
Длины прямолинейных участков трубопровода, не менее:
- до ИУ
(10 ÷ 50)
×
Ду в зависимо-
сти от типа местного
гидравлического сопро-
тивления
- после ИУ
5
×
Ду
Степень защиты от проникновения пыли и воды по ГОСТ 14254-96:
- для ИУIP67
- для БЭПIP55
Габаритные размеры БЭП (длина×ширина×высота), мм,
не более222×170×56
Масса БЭП, кг, не более2
Средняя наработка на отказ, ч, не менее50000
Средний срок службы, лет, не менее12
Условия эксплуатации:
- температура окружающей среды,
°
С
- для ИУ
от минус 30 до плюс 55
-для БЭП
от минус 10 до плюс 55
- относительная влажность, %
до 95 (при температуре
плюс 35
°
С и более низ-
ких температурах, без
конденсации влаги)
- атмосферное давление, кПаот 84,0 до 106,7
Знак утверждения типа
наносится на крышках корпусов БЭП методом термопечати в виде наклейки, а также в центре
титульных листов руководства по эксплуатации и паспорта типографским способом.
Лист № 7
Всего листов 9
Комплектность средства измерений
Комплектность счетчиков приведена в таблице 4.
Наименование
Обозначение
Примечание
Счетчик жидкости ультразву-
ковой
ПРАМЕР-510
1
Руководство по эксплуатации
407251.002 РЭ
1
407251.002 МП1
1
По заказу
407251.002 МП2
1
По заказу
Высокочастотный кабель с
волновым сопротивлением 50
Ом
−
м
Длина в
соответствии
с заказом
Пьезоэлектрические
преобразователи
−
2 (4)
Диск с программным
обеспечением для градуиров-
ки счетчика жидкости
ультразвукового ПРАМЕР-
510. Нуль-модемный кабель
−
1
По заказу
ПСКД.07.0001.00.00
1 ком-
плект
По заказу
Инструкция по изготовлению
ИУ на трубопроводе
ПСТД.25101.07001.ТИ
1
По заказу
Т ИУ Ду 100
1
По заказу
Ответные фланцы Ру 1,6 или
2,5 МПа
−
1 ком-
плект
По заказу
Монтажный комплект
(прокладки, болты, гайки)
−
1 ком-
плект
По заказу
Таблица 4
Коли-
чество
Исполнение и
модификация
согласно заказу
Паспорт
407251.002 ПС
1
−
Допускается
одно РЭ на 2
счетчика
ГСИ. Счетчики
жидкости ультразвуковые
ПРАМЕР-510. Методика по-
верки. Часть 1
ГСИ. Счетчики
жидкости ультразвуковые
ПРАМЕР-510. Методика по-
верки. Часть 2
При изготовле-
нии ИУ на тру-
бопроводе. Ко-
личество опре-
деляется испол-
нением счетчика
Комплект инструментов и
оснастки для изготовления ИУ
на трубопроводе
Технологический ИУ Ду 100
мм для поверки БЭП косвен-
нымспособом
Лист № 8
Всего листов 9
Поверка
осуществляется по документам 407251.002 МП1 «ГСИ. Счетчики жидкости ультразвуковые
ПРАМЕР-510. Методика поверки. Часть 1» и 407251.002 МП2 «ГСИ. Счетчики жидкости ульт-
развуковые ПРАМЕР-510. Методика поверки. Часть 2», утвержденным ФГУ «Ульяновский
ЦСМ» 30 декабря 2008 г.
Основные средства поверки приведены в таблице 5.
Таблица 5
Средства поверкиТехнические характеристики
Установка поверочная водомернаяДиапазон воспроизведения расхода от 0,01 до
«ПРОМЕКС»400 м
3
/ч, пределы относительной погрешности при
измерении объема
±
0,35 % (Госреестр 23446-02)
Секундомер электронный с таймер-Диапазонизмеренийдо1000с,пределы
ным выходом СТЦ-2Мотносительной погрешности измерения времени
±
0,01 % (Госреестр 34805-07)
Вольтметр универсальный цифро- Диапазон измерения силы постоянного тока от 0 до
вой GDM-8245 50 мА, предел допускаемой погрешности
±
(0,2…0,3 % + 2 ед. мл. разряда)
(Госреестр 28713-05)
Генератор сигналов специальной Диапазон воспроизведения частот от 1 мкГц до 10
формы ГСС-10/1 МГц, предел допускаемой погрешности
±
(5
×
10
-7
×
f + 1 мкГц) (Госреестр 30405-05)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
жидкости ультразвуковым ПРАМЕР-510
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений объемного расхода жидкости в диапазоне от 3·10
-6
до 10 м
3
/с
ТУ 407251.002 Счетчики жидкости ультразвуковые ПРАМЕР-510. Технические условия
Изготовитель
Акционерное общество «Промсервис» (АО «Промсервис»)
ИНН 7302005960
Адрес: 433502, Ульяновская обл., г. Димитровград, ул. 50 лет Октября, 112
Тел./факс: (84235) 4-18-07, (84235) 4-58-32
E-mail:
Лист № 9
Всего листов 9
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Ульяновской области»
(ГЦИ СИ ФБУ «Ульяновский ЦСМ»)
Юридический адрес: 432002, г. Ульяновск, ул. Урицкого, 13
Телефон (8422) 46-42-13, факс (8422) 43-52-35
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ульяновский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30057-10 от 01.06.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 80796-20 | Дефектоскопы ультразвуковые | Krautkramer USM 36 | "Baker Hughes Digital Solutions GmbH", Германия (Завод-изготовитель: 128, Juncheng Rd, Guangzhou Economic and Technological Development District, Guangzhou, Китайская Народная Республика) | 1 год | Перейти |
| 66635-17 | Счетчики крыльчатые холодной и горячей воды | ВСКМ | ООО "Декаст", г.Москва | 6 лет | Перейти |
| 48028-11 | Счетчики электрической энергии трехфазные | KNUM-1023 | Фирма "Echelon Corporation", США, Завод "Jabil Circuit (Guanqzhou) Ltd.", Китай | 16 лет | Перейти |
| 14357-94 | Расходомеры-счетчики газа турбинные с коррекцией по давлению и температуре | МАРС | Завод "Калибр", г.Москва | 2 года | Перейти |
| 42541-09 | Расходомеры жидкости многоканальные ультразвуковые для открытых каналов, напорных и безнапорных трубопроводов | Sarasota мод. 200 и 2000 | Фирма "Thermo Fisher Scientific", Великобритания | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
