Дилатометры горизонтальные с толкателем DIL 402, ГРСИ 24832-03
Номер госреестра:
24832-03
Наименование СИ:
Дилатометры горизонтальные с толкателем
Обозначение типа:
DIL 402
Производитель:
Фирма "NETZSCH-Geratebau GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 14837
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дилатометры горизонтальные с толкателем DIL 402, модификации DIL 402С, DIL
402РС и DIL 402Е
Назначение средства измерений
Дилатометры горизонтальные с толкателем DIL 402 модификации DIL 402С, DIL 402РС
и DIL 402Е (далее дилатометры), предназначены для измерений линейных приращений твер-
дых, пастообразных, порошкообразных и жидких материалов в широком диапазоне температу-
ры от минус 260
°
С до 2800
°
С.
Описание средства измерений
Принцип действия дилатометра основан на измерении изменений линейных размеров
образца, вызванных изменением его температуры. Дилатометры представляют собой автома-
тизированный аппаратный комплекс, внешний вид которых представлен на рисунках 1-3, со-
стоящий из:
- измерительного блока, в состав которого входят устройство изменения температуры и
измерительная система;
- системы контроля (для модификации DIL 402 РС система контроля встроена в измери-
тельный блок);
- персонального компьютера и вспомогательного оборудования.
Горизонтально расположенное устройство изменения температуры предназначено для
обеспечения рабочего диапазона температуры исследуемого образца в соответствии с про-
граммой измерений. Для дилатометра модификации DIL 402РС - это две печи (высокотемпе-
ратурная печь от комнатной температуры до 1200
0
С и высокотемпературная печь от комнат-
ной температуры до 1600
0
С), для дилатометра модификации DIL 402С - это три взаимоза-
меняемые печи (низкотемпературная от минус 180
0
С до 500
0
С, высокотемпературная от ком-
натной температуры до 1600
0
С и высокотемпературная печь от комнатной температуры до
2000
0
С), для модификации DIL 402Е - это три взаимозаменяемые печи (низкотемпературная от
минус 260
0
С до 55
0
С и две высокотемпературные (25)-650-2400
0
С и (25)-650-2800
0
С).
Температура исследуемого образца, в зависимости от рабочего диапазона температур, измеря-
ется либо контактным датчиком температуры, либо с помощью пирометра. Измерительная
система предназначена для измерения и регистрации изменений линейных размеров образца и
представляет собой преобразователь смещения высокого разрешения (LVDT-Linear Variable
Displacement Transducer) 25 нм/градус, с максимальным диапазоном измерения 5000 мкм.
Система контроля предназначена для поддержания заданной температуры исследуемого об-
разца в соответствии с программой измерений и включает в себя контроллер термоаналити-
ческий системы TASC414, многостадийный программатор и контроллер с системой сбора дан-
ных. Исследуемый образец устанавливается в держателе, помещается в нагревательное уст-
ройство, и производится запуск измерительной программы. На экран монитора выводятся все
текущие экспериментальные и расчетные данные. Конструкция дилатометра позволяет прово-
дить
исследование образцов в
различных средах (инертной, окислительной, восстановитель-
ной и в вакууме).
Лист № 2
Всего листов 5

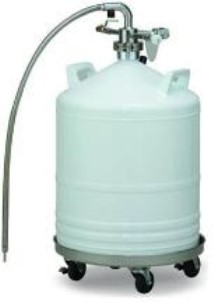

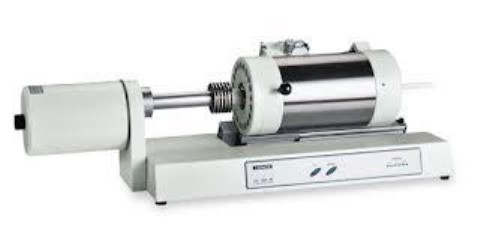

Рис.2 Внешний вид дилатометра горизонтального с толкателем DIL 402,
модификации DIL 402РС

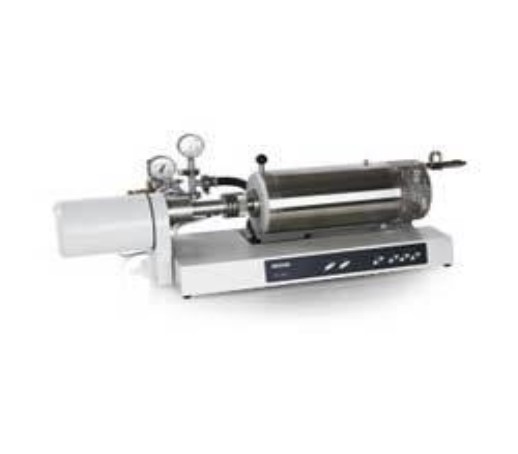

Рис.3 Внешний вид дилатометра горизонтального с толкателем DIL 402,
модификации DIL 402С

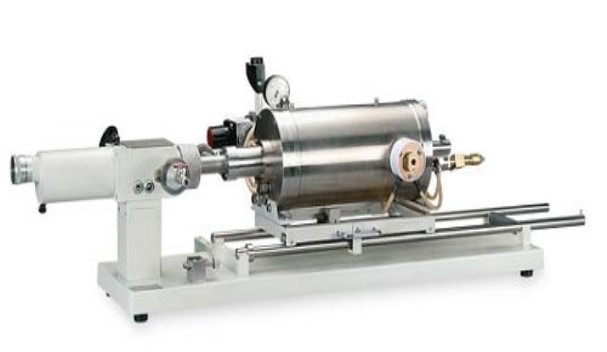

Рис.1 Внешний вид дилатометра горизонтального с толкателем DIL 402,
модификации DIL 402Е
Лист № 4
Всего листов 5
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в дилатометрах
осуществляется от IBM-совместимого персонального компьютера с помощью специального
программного комплекса. Программным образом осуществляется настройка дилатометров,
выбор режимов и установка параметров эксперимента, градуировка, управление работой,
обработка выходной информации, печать и запоминание результатов измерений. Во всех частях
программного обеспечения, где требуется ввод какой-либо величины, в программе имеется
соответствующее методикам установочное значение параметра, принимаемое по умолчанию.
Дилатометры используют двунаправленный интерфейс USB для управления и дистанционного
диагностирования.
Программное обеспечение дилатометров состоит из встроенной части (встроенный,
защищенный от записи микроконтроллер) и внешней части под управлением операционной
системой персонального компьютера.
Встроенное ПО дилатометров разработано изготовителем специально для решения за-
дач измерений линейных приращений и идентифицируется при включении дилатометра пу-
тем вывода на экран наименования версии программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Наименование характеристики
Метрологические и технические характеристики
Таблица 2.
Значение характеристики для модификаций
DIL 402C DIL 402PC DIL 402Е
Диапазон рабочих температур,
°
С
от 20 до 1600
от минус 180
до 2000
±
2,5
±
2,5
от минус 260 до
2800
±
2,5
Диапазон измерений линейных
приращений, мм
*)
Пределы допускаемой относи-
тельной погрешности измерений
линейных приращений, %
±
3
±
3
±
3
Наименование
программного
обеспечения
Идентификационное
наименование про-
граммного обеспе-
чения
Номер версии (иден-
тификационный но-
мер) программного
обеспечения
Proteus
(EPROM)
Proteus
(EPROM)
V 6.0
*)
-
*) – Контрольная сумма не может быть рассчитана, так как ПО зашивается в дилато-
метр на стадии изготовления. Идентификация осуществляется только по номеру версии.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню - «С» по МИ 3286-2010
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
Алгоритм
вычисления
цифрового
идентифика-
тора про-
граммного
обеспечения
Лист № 4
Всего листов 5
940×310×280
920×190×200
1515×550×325
Напряжение питания, В
Частотой, Гц
220
+
10%
-
15%
50
±
1
220
+
10%
-
15%
50
±
1
220
+
10%
-
15%
50
±
1
470×500×150
-
470×500×150
Габаритные размеры не более, мм
измерительный блок:
длина× ширина ×высота
система контроля
длина× ширина ×высота
Масса не более, кг-
измерительный блок
система контроля
25
12
19
-
50
12
10
Средний срок службы, лет1010
*)
Тестируется только в диапазоне температуры от 4,2 К до 1800 K»
Условия эксплуатации:
Диапазон температуры окружающего воздуха, °С
Диапазон атмосферного давления, кПа
Диапазон относительной влажности воздуха, %
от 15 до 25
от 98,3 до 104,3
от 45 до 75
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации ти-
пографским способом и на корпус дилатометра любым способом, обеспечивающим сохран-
ность знака утверждения типа в течение всего срока службы дилатометра.
Комплектность средства измерений
Дилатометр DIL 4021 шт.
Измерительный блок1 шт.
Система контроля TASC4141 шт.
Блок питания1 шт.
Калибровочный образец2 шт.
Руководство по эксплуатации1 шт.
Методика поверки МП 2416-011-20081 экз.
По дополнительному заказу могут быть включены:
Вычислительная система1 шт.
Монитор1 шт.
Принтер1 шт.
Термостат1 шт.
Система вакуумирования1 шт.
Устройство подачи газа1 шт.
Поверка
осуществляется по документу МП 2416-011-2008 «Дилатометры горизонтальные с толкателем
DIL 402, модификации DIL 402С, DIL 402РС и DIL 402Е. Методика поверки», утвержденному в
ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 25 февраля 2008 года.
Основные средства поверки:
Рабочие эталоны 2-го разряда. Меры температурного коэффициента линейного расши-
рения (меры ТКЛР). Диапазон воспроизводимых относительных удлинений
±
15
´
10
-3
. Довери-
тельные границы абсолютной погрешности воспроизведения относительных удлинений рабо-
чих эталонов 2-го разряда, усредненные в интервале температуры 100К при трех независимых
измерениях и доверительной вероятности равной 0,95, составляют
±
3
´
10
-6
.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в документе «Дилатометры горизонтальные с толкателем DIL 402, модифи-
кации DIL 402С, DIL 402РС и DIL 402Е. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к дилатометрам
горизонтальным с толкателем DIL 402, модификации DIL 402С, DIL 402РС и DIL 402Е
ГОСТ 8.018-2007 «ГСИ. Государственная поверочная схема для средств измерений тем-
пературного коэффициента линейного расширения твердых тел в диапазоне температуры от 90
до 1800 K»
ГОСТ 8.158-75 «ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений температурного коэффициента линейного расширения твердых
тел в диапазоне температуры 4,2… 90 K»
Техническая документация фирмы «NETZSCH – Gerätebau GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, установленным законодательством Российской Федерации обязательным
требованиям; осуществление мероприятий государственного контроля (надзора).
Изготовитель
Фирма «NETZSCH – Gerätebau GmbH», Германия. Wittelbaherstrssse 42, 95100Selb,
Телефон +49-9287-881-0, Факс +49-9287 881 505
Заявитель
Филиал ООО «Нетч-Герэтебау ГмбХ» , Российская Федерация,119313, г. Москва, Ленинский
пр., д. 95А, тел. (495) 936-26-26 , e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Регистрационный номер 30001-10, 190005,
Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01-14;
e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____»____________2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 78190-20 | Резервуары стальные горизонтальные цилиндрические | РГС-12,5 | ЗАО ПКФ "УралКотлоСервис", г.Екатеринбург | 5 лет | Перейти |
| 76863-19 | Резервуары горизонтальные стальные цилиндрические | РГС-25, РГС-50 | ООО "РУССО-ДИЗАЙН", г.Липецк | 5 лет | Перейти |
| 83779-21 | Резервуары стальные горизонтальные цилиндрические | РГС-200 | Черновицкий машзавод, Украина | 5 лет | Перейти |
| 79539-20 | Резервуары стальные горизонтальные цилиндрические | РГС-25 | Саратовское акционерное производственно-коммерческое общество "НЕФТЕМАШ" (АО "НЕФТЕМАШ"-САПКОН), г. Саратов | 5 лет | Перейти |
| 77780-20 | Резервуары стальные горизонтальные цилиндрические | РГС-40 | ООО "Коксохиммонтаж-Волга", Ярославская обл. | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
