Приборы одноканальные узкопрофильные Ф1765-АД, ГРСИ 24778-13
Номер госреестра:
24778-13
Наименование СИ:
Приборы одноканальные узкопрофильные
Обозначение типа:
Ф1765-АД
Производитель:
ОАО "Приборостроительный завод "Вибратор", г.С.-Петербург
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51954
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы одноканальные узкопрофильные Ф1765-АД
Назначение средства измерений
ПриборыодноканальныеузкопрофильныеФ1765-АД(далеепотексту-приборы)
предназначены дляизмерений постоянных напряжений и силы тока (модификация
Ф1765.1-АД) и для измерений температуры с помощью термопреобразователей сопротивления
по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001 (модификация Ф1765.2-АД), а также для
сигнализации и регулирования контролируемых параметров при отклонении значений
измеряемой величины от заданной зоны контроля. Кроме того, приборы Ф1765.1–АД могут
работать в комплекте с преобразователями любых электрических и неэлектрических величин,
если выходные сигналы этих преобразователей соответствуют входным сигналам приборов.
Описание средства измерений
Принцип действия приборов основан на преобразовании входных аналоговых сигналов в код,
значение которого пропорционально входному сигналу. Код запоминается в регистре памяти,
дешифруется в код управления отсчётным устройством и отображается на цифровом
индикаторном устройстве и в виде положения светодиодного указателя на шкале приборов.
Приборы выполнены в плоском корпусе, закрытом сверху и снизу пластмассовыми крышками.
Внутрикорпусаразмещеныпечатныеплаты,накоторыхсмонтированыэлементы
электрической схемы. На задней стороне корпуса расположена вилка штепсельного разъема. С
лицевой стороны приборов укреплен наличник, состоящий из стекла и рамки. На крышке
расположены четыре кнопки, с помощью которых производится управление и задание
параметров прибора.
Лицевая панель приборов состоит из отсчетного устройства и циферблата с наименованием
физической величины в соответствии с заказом.
В приборах имеется индикация измеряемой величины и величин уставок и дополнительный
индикатор - знак «–» (минус) для отображения отрицательных чисел:
1)дляприборовсгоризонтальнойшкалойФ1765.1–АД–ХХ–ХХ–01–ХХ–ХХи
Ф1765.2–АД–ХХ–00–01–ХХ–ХХ:
- цифровая – 4 цифры с фиксированной запятой;
- дискретно-аналоговая – 30 трёхцветных светодиодов с указателем значения измеряемого
сигнала в виде «риски» или «столбика» и одной или двух уставок - «рисок» жёлтого цвета;
2)дляприборовсвертикальнойшкалойФ1765.1–АД–ХХ–ХХ–02–ХХ–ХХи
Ф1765.2–АД–ХХ–00–02–ХХ–ХХ:
- цифровая – 3 цифры с фиксированной запятой;
- дискретно-аналоговая – 43 трёхцветных светодиода с указателем значения измеряемого
сигнала в виде «риски» или« столбика» и одной или двух уставок - «рисок» жёлтого цвета.
Приборы имеют световую сигнализацию о выходе измеряемого сигнала за пределы значений
уставок; о перегрузке более, чем на 1 % от диапазона измерений (показаний); об обрыве линии
связи с датчиками температуры в приборах Ф1765.2–АД и об обрыве входной цепи в приборах
Ф1765.1–АД при измерениях напряжений до 1 В и токов с диапазоном измерений от 4 до
20 мА.
Приборы Ф1765.1–АД имеют линейную функцию преобразования, либо функцию извлечения
квадратного корня.
Приборы являются перепрограммируемыми – позволяют потребителю производить установку и
trial, в зависимости от модификации, следующих параметров:
Лист № 2
Всего листов 8
– выбор вида и диапазона измерений входного сигнала;
– выбор датчика температуры и диапазона измерений;
– установку функции извлечения квадратного корня;
– установку начала и конца шкалы;
– выбор количества и вида уставок;
– выбор используемых реле;
– выбор вида указателя измеряемой величины на дискретно-аналоговом отсчётном устройстве:
«риска» или «столбик»;
– изменение цвета указателя измеряемого сигнала в показывающих приборах;
– установка яркости свечения индикаторов;
– задание величины гистерезиса при работе реле;
– задание дополнительной задержки на включение реле;
– установка автоматической блокировки реле;
– проверка работы уставок и реле сигнализации;
– задание адреса прибора;
– задание скорости обмена данными по интерфейсу;
– корректировка температуры холодных концов термопары;
– калибровка нуля и масштаба прибора по входному сигналу в установленном диапазоне
измерений.
Для питания первичных преобразователей приборы Ф1765.1-АД могут иметь (по заказу)
встроенный источник питания постоянного тока.
Для работы в локальных компьютерных сетях приборы имеют стандартный интерфейс
RS-485.
В зависимости от варианта исполнения приборы имеют следующие обозначения:
– «ОИАЭ» - приборы, поставляемое на объекты использования атомной энергии – с приемкой
ОТК и приемкой Представителя уполномоченной организации Заказчика;
– «ОП» - приборы, поставляемое на общепромышленные объекты – с приемкой ОТК.
При заказе приборов необходимо указать:
1) условное обозначение заказа прибора;
2) напряжение питания прибора;
3) напряжение источника питания внешних преобразователей для Ф1765.1–АД (при его
необходимости);
4) положение шкалы прибора (вертикальное или горизонтальное);
5) диапазон показаний и наименование измеряемой физической величины (шкала прибора)*;
6) цвет шкалы (белый, серый, черный);
6) исполнение («ОИАЭ» или «ОП»);
7) цвет цифрового индикатора (красный, зеленый);
8) вид упаковки (если она влагозащитная);
9) обозначение технических условий ТУ 4389-0162-05055097-2001.
Примечания
1 Остальные параметры указываются дополнительно.
2 (*) По дополнительному заказу поставляются сменные шкалы с любым диапазоном
показаний и наименованием физической величины.
Лист № 3
Всего листов 8
Условное обозначение заказа приборов:
Ф1765.1–АД – ХХ
– ХХ
– ХХ
– ХХ
– ХХ
Код напряжения питания внешнего
источника питания:
00 – отсутствует;
01 – 36 В;
02 – 24 В.
Код положения шкалы:
01 – горизонталное;
02 – вертикальное.
Код положения шкалы:
01 – горизонталное;
02 – вертикальное.
Цвет индикатора:
01 – зеленый;
02 – красный.
«Прибор Ф1765.1–АД–02–01–01–02–01 со шкалой от 0 до 100 кПа, напряжение питания 24 В, с
источником питания внешних преобразователей напряжением 36 В, шкала горизонтальная,
цвет шкалы – белый, исполнение «ОИАЭ», цвет цифрового индикатора – красный, упаковка
влагозащитная, ТУ 4389–0162–05755097–2001».
«Прибор Ф1765.2–АД–01–00–02–01–02 для измерений температуры, со шкалой 0 – 180 ºС,
напряжение питания 12 В, шкала вертикальная, цвет шкалы – серый, исполнение «ОП», цвет
цифрового индикатора – зелёный, ТУ 4389–0162–05755097–2001».
Код напряжения питания:
01 – 12 В (постоянного и переменного);
02 – 24 В (постоянного и переменного);
03 – 6 В переменного;
04 – 220 В переменного.
Цвет индикатора:
01 – зеленый;
02 – красный.
Цвет шкалы:
01 – белый;
02 – серый;
03 – черный.
Ф1765.2–АД – ХХ
–00 – ХХ
– ХХ
– ХХ
Код напряжения питания:
01 – 12 В (постоянного и переменного)
02 – 24 В (постоянного и переменного)
03 – 6 В переменного
04 – 220 В переменного
Цвет шкалы:
01 – белый;
02 – серый;
03 – черный.
Примеры записи при заказе:
Лист № 4
Всего листов 8
Общий вид приборов Ф1765 –АД представлен на рисунке 1.
Оттиск поверительного клейма при положительных результатах поверки наносят на табличку,
расположенную на корпусе приборов.
Модификация
прибора
Идентификаци
онное
наименование
ПО
CRC16
Программное обеспечение
Исходный код программы хранится во внутренней постоянной памяти микроконтроллера, что
позволяет производить его идентификацию непосредственно в любой момент времени.
Идентификационныеданныепрограммногообеспечения(ПО)приборовФ1765.1-АД,
Ф1765.2–АД представлены в таблице 1.
Таблица 1
ионный
обеспечения
иденти-
сумма
Номер версии
Цифровой
(идентификац
фикатор ПО
номер)
(контрольная
программного
исполняемого
кода)
Алгоритм
вычисления
цифрового
идентификат
ора ПО
Ф1765.1-АД-ХХ-ХХ-01-ХХ-ХХ
Ф1765.1-АД-ХХ-ХХ-02-ХХ-ХХ
Ф1765.2-АД-ХХ-00-01-ХХ-ХХ
Ф1765.2-АД-ХХ-00-02-ХХ-ХХ
f1765_n1.hex
f1765_n12.hex
f1765_n2.hex
f1765_n22.hex
Версия v.10x6565
Версия v.10xCEC8
Версия v.10x4d76
Версия v.10x0b38
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «А » по МИ 3286-2010.
Метрологические и технические характеристики
Модификация прибора
Диапазоны измерений силы и напряжения постоянного тока
Ф1765.1-АД
Диапазоны измерений силы и напряжения постоянного тока приборов Ф1765.1-АД приведены в
таблице 2.
Таблица 2
0 – 75 мВ; – 75 – 0 – 75 мВ; 0 – 1 В; – 1 – 0 – 1 В;
– 10 – 0 – 10 В; 0 – 10 В; 2 – 10 В
0 – 5 мА; - 5 – 0 – 5 мА; 0 – 20 мА; - 20 – 0 – 20 мА; 4 – 20 мА

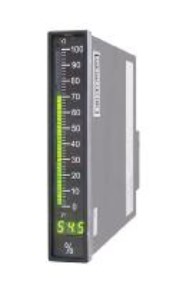

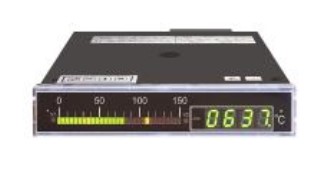

Рисунок 1 – Вид приборов одноканальных узкопрофильных Ф1765-АД
γ = ± [ 0,1 + Υ
м
· (1 –
]
(1)
γ = ± [ 0,2 + Υ
м
· (1 –
]
(2)
Лист № 5
Всего листов 8
Диапазоны показаний прибора Ф1765.1–АД и наименование физических величин, указываемых
на передней панели прибора, могут быть любыми в соответствии с заказом.
Пределы допускаемой основной приведённой погрешности по цифровому отсчёту в процентах
от диапазона измерений, в зависимости от выбранного диапазона показаний, определяются по
формулам:
а) для приборов с горизонтальной шкалой Ф1765.1–АД–ХХ–ХХ–01–ХХ–ХХ:
)
N
к
-N
н
N
max1
б) для приборов с вертикальной шкалой Ф1765.1–АД–ХХ–ХХ–02–ХХ–ХХ:
)
N
к
-N
н
N
max2
- N
гдеΥ
м
=
N
к
0,5g
н
∙ 100 % – погрешность масштабирования;
гдеg – диcкретность показаний в единицах шкалы;
N
н
– нижний предел показаний;
N
к
– верхний предел показаний;
Trial
= 9999 – максимальное значение показаний цифрового отсчёта с учётом
запятой для принятой шкалы;
N
max2
= 999 – максимальное значение показаний цифрового отсчёта с учётом
запятой для принятой шкалы.
Приборы с функцией извлечения квадратного корня имеют начальный нерабочий участок, не
превышающий 30 % от верхнего предела показаний.
Тип датчика
Диапазон измерений температур
Термопреобразователи
сопротивления (ТС)
Термопары (ТП)
Диапазоны измерений температур приборов Ф1765.2–АД приведены в таблице 3.
Таблица 3
50М, 50М*
50П, 50П**
100П, 100П**
46П
53М
L
K
E
от 0 до 180 ºС
от – 50 до 600 ºС
от – 200 до 600 ºС
от – 100 до 600 ºС
от – 50 до 180 ºС
от 0 до 800 ºС
от 0 до 1250 ºС
от 0 до 1000 ºС
Примечания
1) «*» - при эксплуатации обеспечивается применение ТС типа 50М с номинальным
значением температурного коэффициента преобразователя α (по ГОСТ 6651-2009), равным
0,00428 или 0,00426 ºС
-1
;
2) «**» - при эксплуатации обеспечивается применение ТС типов 50П и 100П с
номинальным значением температурного коэффициента преобразователя α (по
ГОСТ 6651-2009), равным 0,00391 или 0,00385 ºС
-1
;
3) Для Ф1765.2-АД–ХХ–00–02–ХХ–ХХ диапазон измерений температуры с ТП типа К от 0
до 1000 °С
Пределы допускаемой основной приведённой погрешности по цифровому отсчёту в процентах
от диапазона измерений, в зависимости от выбранного диапазона показаний, определяются по
формулам:
а) для приборов с горизонтальной шкалой Ф1765.2–АД–ХХ–00–01–ХХ–ХХ:
γ = ± [ 0,25 + Υ
м
· (1 –
(3)
γ = ± [ 0,5 + Υ
м
· (1 –
]
(4)
)
Лист № 6
Всего листов 8
N
к
-N
н
N
max1
]
б) для приборов с вертикальной шкалой Ф1765.2–АД–ХХ–00–02–ХХ–ХХ:
)
N
к
-N
н
N
max2
где Υ
м
, g, N
н
, N
к
, N
max1
, N
max2
– то же, что в формуле (1).
напряжением
или
220
Пределы допускаемой дополнительной приведённой погрешности в процентах от диапазона
измерений, вызванной изменением температуры окружающего воздуха на каждые 10 ºС от
нормальной до любой во всём диапазоне рабочих температур:
±
0,05 % – приборов Ф1765.1–АД,
±
0,125 % – приборов Ф1765.2–АД.
Питание приборов, в зависимости от заказа, от сети переменного тока частотой (50
±
3) Гц
6
+
10 %
-
15 %
+
10 %
-
15 %
В, а также от сети постоянного или переменного тока
или
24
В.
+
10 %
напряжением 12
-
15 %
+
10 %
-
15 %
Мощность, потребляемая приборами, В·А, не более:
3–приборовФ1765.1–АДбезисточникапитанияпервичныхпреобразователей
неэлектрических величин;
4 – приборов Ф1765.2–АД и Ф1765.1–АД с источником питания первичных преобразователей
неэлектрических величин.
Габаритные размеры, мм, не более:
– приборы Ф1765.Х–АД–ХХ–ХХ–01–ХХ–ХХ160 × 30 × 262;
– приборы Ф1765.Х–АД–ХХ–ХХ–02–ХХ–ХХ 30 × 160 × 262.
Масса приборов, кг, не более 0,8.
Рабочие условия эксплуатации:
– температура окружающего воздуха, °Сот плюс 5 до плюс 50,
– относительная влажность воздуха при температуре 25
о
С, %80,
– атмосферное давление, кПаот 84 до 106,7
Средняя наработка на отказ, ч:150000.
Средний срок службы, лет:10.
Приборы по стойкости к воздействию внешних механических факторов соответствуют группе
М40 ГОСТ 17516.1-90.
Приборы являются стойкими к воздействию землетрясения с интенсивностью 8 баллов по
шкале МСК-64 на уровне установки над нулевой отметкой до 25 м в соответствии с
ГОСТ 17516.1-90.
Приборы удовлетворяют требованиям по электромагнитной совместимости, предъявляемым к
группе исполнения III по ГОСТ Р 50746-2000, критерий качества функционирования В. Уровень
индустриальных радиопомех, создаваемых приборами не превышает значений,
установленных для оборудования класса Б по ГОСТ Р 51318.22-2006.
Знак утверждения типа
Знак утверждения типа наносят на табличку прибора методом пьезоструйной печати, на
титульный лист руководства по эксплуатации и паспорт - типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– прибор1 шт.;
– комплект скобы1 шт.;
– ручка для извлечения прибора из щита1 шт.;
Лист № 7
Всего листов 8
– руководство по эксплуатации1 экз.;
– паспорт1 экз.;
– план качества1 экз.*
Примечание – (*) – При поставке приборов на ОИАЭ по 2 и 3 классу безопасности по одному
экземпляру плана качества на партию приборов, при поставке приборов по 4 классу
безопасности – наличие плана качества в соответствии с условиями договора на поставку.
Поверка
осуществляется по документам: 3ПА.399.108-01 РЭ «Приборы одноканальные узкопрофильные
Ф1765.1-АД. Руководство по эксплуатации» раздел 7 «Методика поверки», 3ПА.399.108-02 РЭ
«Приборы одноканальные узкопрофильные Ф1765.2-АД. Руководство по эксплуатации»,
раздел 7 «Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в
июле 2013 г.
Основные средства поверки: калибратор программируемый П320, диапазоны измерений от
1·10
-5
до 1·10
3
В, от 1·10
-6
до 1·10
2
мА, погрешность ± 0,01 %; многозначная мера
электрического сопротивления Р4831, режим выдачи значений сопротивления в диапазоне от 0
до 400 Ом; КТ 0,02 / 2·10
-6
, мегаомметр Ф4101, 500 В, от 0 до 1∙10
4
МОм, класс точности 2,5.
Сведения о методиках (методах) измерений
изложены в документах: 3ПА.399.108-01 РЭ «Приборы одноканальные узкопрофильные
Trial.1-АД. Руководство по эксплуатации», 3ПА.399.108-02 РЭ «Приборы одноканальные
узкопрофильные Ф1765.2-АД. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам
одноканальным узкопрофильным Ф1765-АД
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические
условия».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема
для средств измерений силы постоянного электрического тока в диапазоне от 1·10
-16
до
30 А».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема
для средств измерений электрического сопротивления».
ОПБ-88/97 (ПНАЭ Г-01-011-97) «Общие положения безопасности атомных станций».
СТО 1.1.1.07.001.0675–2008 «Атомные станции. Аппаратура, приборы, средства систем
контроля и управления. Общие технические требования».
ТУ4389-0162-05055097-2001«ПриборыодноканальныеузкопрофильныеФ1765-АД.
Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
осуществление деятельности в области использования атомной энергии.
Лист № 8
Всего листов 8
Изготовитель
ОАО «Приборостроительный завод «ВИБРАТОР»
Адрес: 194292, Санкт- Петербург, 2-й Верхний пер., д.5 лит. А,
Тел. ( 812) 517-99-10, факс.(812) 517-99-55, e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
тел./факс 251-76-01/113-01-14, e-mail:
Заместитель руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
"____"___________2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16021-02 | Приборы показывающие | Сталь-4 | ООО "Теплоприбор-Юнит", г.Челябинск | 1 год | Перейти |
| 20901-03 | Приборы | TESA UPC, TESA UPD | Фирма "Brown & Sharpe TESA SA", Швейцария | 1 год | Перейти |
| 76580-19 | Приборы для измерения температуры расплавов металлов | Digilance V | Фирма "Heraeus Electro-Nite International N.V.", Бельгия | 1 год | Перейти |
| 21080-01 | Приборы | КТС РМК-Н | ГУП НПП "Полет", г.Нижний Новгород | 1 год | Перейти |
| 5504-00 | Приборы аналоговые показывающие и регистрирующие | А543 | ОАО "Челябинский завод "Теплоприбор", г.Челябинск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
