Измерители теплопроводности материалов МИТ-1, ГРСИ 24693-08
Номер госреестра:
24693-08
Наименование СИ:
Измерители теплопроводности материалов
Обозначение типа:
МИТ-1
Производитель:
ООО НПП "Интерприбор", г.Челябинск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.02.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 34269/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2788 от 28.12.2018 г.)
Измерители теплопроводности материалов МИТ-1
Назначение средства измерений
Измерители теплопроводности материалов МИТ-1 (далее – приборы) предназначены для
измерений теплопроводности строительных и теплоизоляционных материалов.
Описание средства измерений
Принцип работы приборов основан на измерении изменения температуры зонда за
определенное время при нагреве с постоянной мощностью. Зонд при измерении должен быть
помещен внутрь материала (образца) с обеспечением максимального теплового контакта зонда
с материалом.
Приборы выполнены в виде малогабаритного электронного блока с дисплеем и
клавиатурой, к которому подключаются измерительный зонд. Зонд состоит из нагревателя и
датчика температуры, помещенных в тонкостенную металлическую трубку.
Приборы обеспечивают:
- измерение теплопроводности материалов;
- фиксацию результатов измерения в энергонезависимой памяти;
- расчет теплового сопротивления по известной теплопроводности;
- передачу измерений на ПК.
Приборы имеют три исполнения, которые различаются лицевой панелью, дисплеем и
элементами питания.
Место пломбирования и клеймения на приборах МИТ-1 от несанкционированного
доступа расположено в отверстии на винте крепления корпуса электронного блока.
Общий вид приборов и места нанесения пломбировки от несанкционированного доступа
представлены на рисунках 1-4.

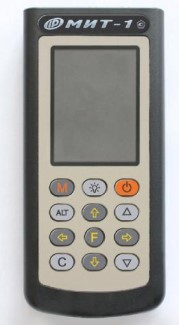

Рисунок 1 – Общий вид измерителей теплопроводности МИТ-1 (исполнение 1)
Лист № 2
Всего листов 5

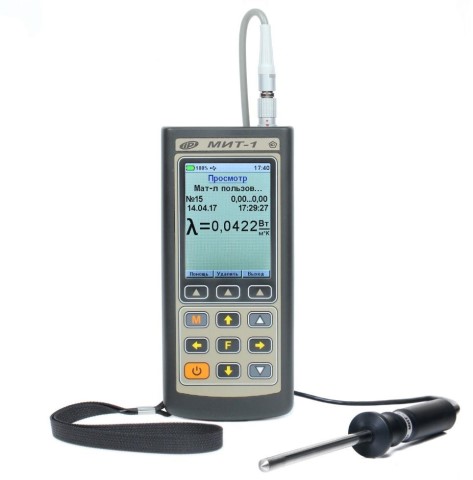

Рисунок 2 – Общий вид измерителей теплопроводности МИТ-1 (исполнение 2)

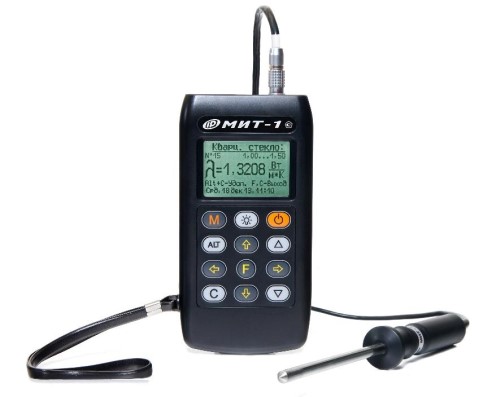

Рисунок 3 – Общий вид измерителей теплопроводности МИТ-1 (исполнение 3)
Место
пломбирования
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (далее – ПО) не изменяемое и не считываемое.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Значение
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
МИТ-1
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
06.03.2012
11Е7
CRC16
Метрологические и технические характеристики
Значения характеристик
от 0,03 до 1,34
от 0,01 до 2,0
Таблица 2 – Метрологические характеристики
Наименование характеристик
Диапазон измерений теплопроводности, Вт/(м·К)
Диапазон показаний теплопроводности, Вт/(м·К)
Пределы допускаемой относительной
погрешности измерителя теплопроводности, %
±7,0
Значения характеристик
от -10 до +40
до 80
от 84,0 до 106,7
1600
5±0,25
12,0
7,0
0,25
0,10
Таблица 3 - Основные технические характеристики
Наименование характеристик
Условия эксплуатации:
диапазон температуры окружающего воздуха, °С
диапазон относительной влажности воздуха при плюс 25 °С, %
диапазон атмосферного давления, кПа
Объем памяти, результатов измерений, не менее
Питание прибора, В, не более
Потребляемая мощность, не более, В·А
Время измерений, мин, не более
Масса прибора, кг, не более
электронный блок
зонд измерительный
Габаритные размеры, мм, не более:
электронный блок (длина, ширина, высота)
зонд измерительный (диаметр, длина)
Средняя наработка на отказ, ч, не менее
Полный средний срок службы, лет, не менее
155, 75, 28
ø
25, 230
6800
8
Место
пломбирования

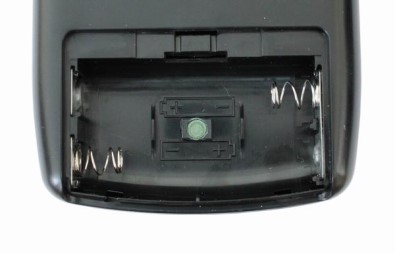

Рисунок 4 - Место пломбирования от несанкционированного доступа на панели электронного
блока измерителя МИТ-1
Лист № 4
Всего листов 5
Знак утверждения типа
наносится наклейкой на лицевые панели электронных блоков приборов и печатается
типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации
НКИП.408111.100 РЭ.
Комплектность средства измерений
Обозначение
Количество, шт.
МИТ-1
Таблица 4 – Комплектность средства измерения
Наименование и условное
обозначение
Измеритель теплопроводности
материалов в составе:
Блок электронный
Измерительный зонд
Зарядное устройство USB (2А)
Блок автономного питания USB (5В) *
1
1
1
1
Кабель USB для связи с компьютером
1
1
1
1
НКИП.408111.100 РЭ1
МП-2413-0054-181
Программа trial с ПК
Транспортировочная тара*
Чехол
Руководство по эксплуатации
Методика поверки
* - по заказу
Поверка
осуществляется по документу МП-2413-0054-2018 «ГСИ. Измеритель теплопроводности
материаловМИТ-1.Методикаповерки»,утвержденномуФГУП«ВНИИМим.
Д.И. Менделеева» 28 сентября 2018 г.
Основные средства поверки:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,03 до
1,34 Вт/(м·К),
границы допускаемой относительной погрешности
±
3 %.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
теплопроводности материалов МИТ-1
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений
теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м·К) при температуре от 90 до
1100 К
ГОСТ30256-94«Материалыиизделиястроительные.Методопределения
теплопроводности цилиндрическим зондом»
ТУ4211-001-32531012-2002ИзмерительтеплопроводностиматериаловМИТ-1.
Технические условия
Лист № 5
Всего листов 5
Изготовитель
ООО Научно-производственное предприятие «Интерприбор»
(ООО НПП «Интерприбор»)
ИНН 7453096769
Адрес: 454126, г. Челябинск, ул. Витебская, 4, 11 подъезд
Юридический адрес: 454126, г. Челябинск, Тернопольская, 6, офис 508
Телефон/факс: (351) 729-88-85; (351) 211-54-30(-31)
Web-сайт:
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ»
Адрес: 454048, г. Челябинск, ул. Энгельса, д.101
Телефон: (351) 232-04-01, факс: (351) 232-04-01
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30059-10 от 05.05.2010 г.
В части вносимых изменений
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
(Редакция приказа Росстандарта № 2788 от 28.12.2018 г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
