Приборы накладные для измерения диаметра круга катания железнодорожных колес 4160У, ГРСИ 24655-03
Номер госреестра:
24655-03
Наименование СИ:
Приборы накладные для измерения диаметра круга катания железнодорожных колес
Обозначение типа:
4160У
Производитель:
ООО "ИПФ "Робокон", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.11.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 32918
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборынакладныедляизмерениядиаметракругакатания
железнодорожных колес модель 4160У
Назначение средства измерений
Приборы накладные для измерения диаметра круга катания железнодорожных
колес модель 4160У (далее - приборы) предназначены для измерения круга катания
железнодорожных колес.
Описание средства измерений
Принцип действия приборов основан на измерении отклонений измеряемой детали
от размера установочной меры при помощи индуктивного преобразователя.
Отличительной особенностью приборов является простота настройки, малый вес и
автономное питание электронного блока, встроенного в корпус прибора.
Приборы состоят из корпуса и подвижной балки. В корпусе установлены
направляющие и электронный блок прибора. По направляющим перемещается балка, на
концах которой установлены корпуса измерительных рычагов. В корпусах измерительных
рычагов размещаются индуктивные датчики, штоки которых связаны с измерительными
рычагами. Измерительные рычаги с измерительными наконечниками имеют возможность
качаться на своих осях для охвата всего диапазона контролируемых колес.
Базирование прибора на измеряемом колесе осуществляется по реборде колеса
базовыми крюками, закрепленными на корпусе прибора и по внутреннему торцу колеса
базовыми упорами, установленными на балке.
При измерении балка перемещается в радиальном направлении, при этом
электронный блок фиксирует максимальное значение сигнала индуктивных датчиков- т.е.
диаметр круга катания колеса.
Электронный блок выполняет следующие функции:
- формирование измерительных аналоговых сигналов;
- выполнение вычислений;
- отображение: результатов измерения и режимов работы прибора.

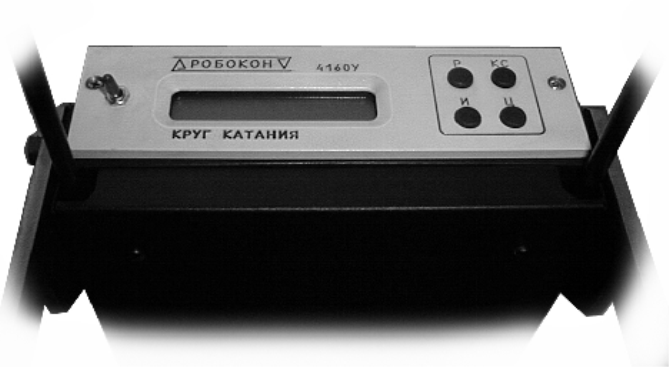

Рисунок 1- Общий вид электронного блока
Лист № 2
Всего листов 4

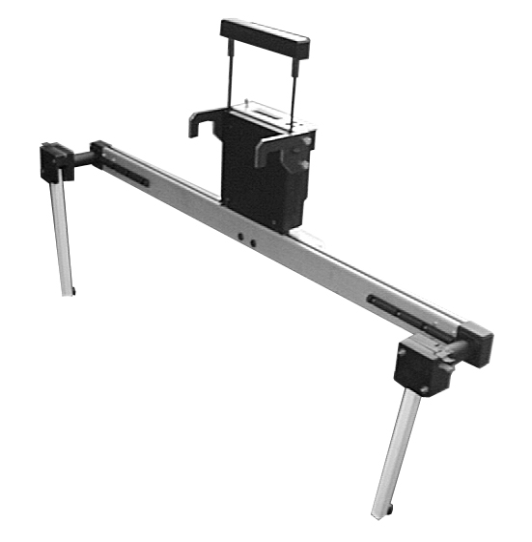

Рисунок 2- Общий вид измерительной позиции
Программное обеспечение
Приборы имеют программное обеспечение, встроенное в электронный блок прибора.
Программное обеспечение разработано для конкретной измерительной задачи и
осуществляет измерительные функции, функции индикации и вывода результатов
измерения.
Операционная система, имеющая оболочку, доступную пользователю (загрузочные
программы, передача команд ОС и т.д.) отсутствует.
Средства для программирования или изменения метрологически значимой части
программного обеспечения отсутствуют, метрологически значимая часть программного
обеспечения является неизменной.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентификационн
ое наименование
программного
обеспечения
Номер версии
(идентификацио
нный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Алгоритм вычисления
цифрового
идентификатора
программного
обеспечения
прибора
Revent:true
CRC-32
ПрограммноеПараметры:
обеспечение
m4160У.1.15.0.bin1.15.00xE7D1A0AF
Poly: 0x04C11DB7
модели 4160У Init: 0xFFFFFFFF
XorOut:0xFFFFFFFF
Программное обеспечение прибора, может быть установлено или переустановлено
только на заводе-изготовителе с использованием специальных программно-технических
устройств. Защита программного обеспечения оценивается по типу «А» согласно МИ
3286-2010.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблице 2.
Таблица 2
1. Диапазон измеряемых диаметров trial катания железнодорожных
колес, мм
2. Диапазон показаний электронного блока, мм
3. Цена деления младшего разряда дисплея электронного блока, мм
от 844 до 964
от 840 до 970
0,1
0,3
0,1
4. Предел допускаемой абсолютной погрешности, мм:
при измерении абсолютного значения диаметра круга катания
железнодорожных колес
при сравнении номинально одинаковых колес (на одной оси)
5. Габаритные размеры (ДхШхВ), мм
в рабочем положении
при транспортировании
6. Масса, кг
1020х170х615
1020х170х370
4,5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации 4160У.00.000.РЭ
типографским способом.
1
1 шт.
2
1 компл.
Комплектность средства измерений
Комплектность прибора представлена в таблице 3.
Таблица 3
№
Наименование
Количество
3
Накладной прибор для измерения диаметра круга катания
железнодорожных колес
Набор мер для воспроизведения размера диаметра круга катания
железнодорожных колес - установочные колеса
Руководство по эксплуатации
1 шт.
4
Паспорт
1 шт.
Поверка
осуществляется в соответствии с разделом «Методика поверки» Руководства по
эксплуатации 4160У.00.000РЭ, согласованным с ГЦИ
СИ ФГУП «ВНИИМС» в
октябре
2002 г.
Основные средства поверки:
Набор мер для воспроизведения размера диаметра круга катания железнодорожных
колес - установочные и поверочные колеса.
Колесо – диаметр от 844 до 964±0,1 мм
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации
4160У.00.000 РЭ.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к приборам
накладным для измерения диаметра круга катания железнодорожных колес модель
4160У
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 50
м и длин волн в диапазоне от 0,2 до 50 мкм.
ГОСТ 9036-88 Колеса цельнокатаные. Конструкция и размеры
ГОСТ 10791-89 Колеса цельнокатаные. ТУ
Технические условия 4160У-121-ТУ «Приборы накладные для измерения диаметра
круга катания железнодорожных колес. Модель 4160У»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «Инженерно-производственная фирма
«Робокон»
129085, г. Москва, ул. Годовикова, д. 9, стр. 3
Тел.: (495) 687-03-24, 258-89-22.
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____» ____________ 2013 г.
М.п.
