ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ЯМР – релаксометры Minispec mq
Назначение средства измерений
ЯМР – релаксометры Minispec mq предназначены для определения времени спин-
спиновой и спин-решеточной релаксации протонов, определения концентрации веществ в
твердой и жидкой фазах, сырье и продукции сельскохозяйственного, химического
производств, фармацевтики, продуктах питания и т.д.
Описание средства измерений
ЯМР–релаксометрыMinispecmqпредставляютсобойстационарные
автоматизированные приборы.
Работа ЯМР – релаксометров Minispec mq основана на явлении ядерного
магнитного резонанса - резонансного поглощения энергии электромагнитного поля
веществом,обусловленногоядернымпарамагнетизмом.Исследуемыйобразец
помещается в сильное поле постоянного магнита Во, на которое накладывается более
слабое радиочастотное поле В. Измеряемой величиной является интенсивность и
скорость спада сигнала ЯМР протонов образца. Времена продольной Т1 и поперечной Т2
релаксации определяются по скорости спада сигнала ЯМР. В случае анализа
многокомпонентных и многофазных систем вычисляются времена релаксации каждой
фазы или компоненты и относительное содержание компонент или фаз, что, в свою
очередь, определяет количественный состав и структуру анализируемого вещества.
Магнитное поле Во обеспечивает работу прибора на фиксированной ЯМР частоте
в диапазоне 2-65 МГц (значение устанавливается по требованию заказчика).
Конструктивно ЯМР - релаксометры серии Minispec mq выполнены в виде
настольных приборов, состоящих, из двух блоков - блока магнита с отделением
дляанализируемогообразца, блокаэлектроникииотдельноустанавливаемого
компьютера.
В приборе применено цифровое фазочувствительное детектирование. По заказу
приборыоснащаютсяблокомуправленияградиентамиполядляизмерения
коэффициентов диффузии, а также широким набором дополнительных устройств и
принадлежностей.

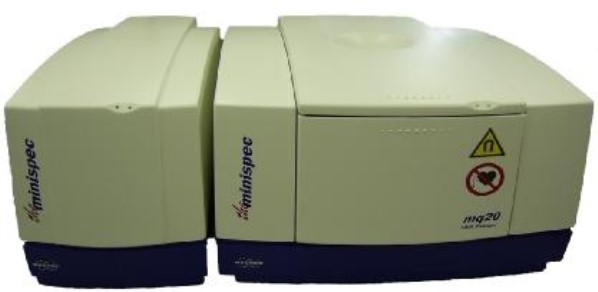

Общий вид ЯМР-релаксометра представлен на рисунке 1.
Рисунок 1 – Общий вид ЯМР - релаксометра Minispec mq
Лист № 2
Всего листов 5
Наименование
программного
обеспечения
Идентификац
ионное
наименование
программно-
го
обеспечения
Номер версии
(идентификаци
-онный номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
the Minispec
2.5.9.6
5E93F1E6 (файл
Minispec.exe)
CRC32

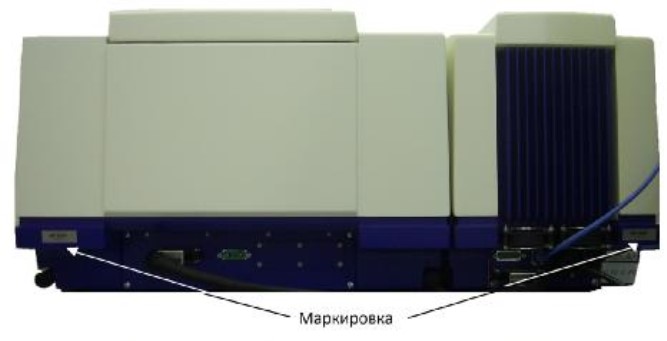

Рисунок 2 – задняя панель ЯМР - релаксометра Minispec mq
Программное обеспечение
Управление ЯМР - релаксометра Minispec mq осуществляется от внутреннего
контролера и PC совместимого компьютера с помощью специального программного
комплекса. Программируемым образом осуществляется настройка и контроль рабочих
параметров прибора, управление его работой, обработка выходной информации, в том
числе, построение градуировочных графиков по калибровочным стандартам, сохранение и
печать отчета результатов анализа.
Данные по ПО приведены в таблице 1.
Таблица 1.
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма испол-
няемого кода)
Программа
управления и
обработки
данных
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «C» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2.
ПараметрыMinispec
Диапазон частот, МГц
2-65
0,046975-1,trial
Индукция постоянного магнита, Тл (для ЯМР частот
2-65 МГц)
Стабильность спинового эха, при повторяющихся
измеренияхдисперсияне trial, %
0,2
Стабильность частоты/поля, при повторяющихся
измеренияхдисперсии не более, %
0,001/0,001
Лист№3
Всеголистов5
0,3
Однородностьмагнитногополя (поширине
сигнала ССИ), мс, не менее
Отношение сигнал/шум
Динамический диапазон, дБ
5-150
40-106
Пределыдопускаемого значенияабсолютной
погрешностиизмерениядля
н-додекана (≥ 99 %, ГХ. Плотность d(20 °C/4 °C) =
0,748-0,749 г/см
3
(предпочтительно использовать н-
додекан производства MERCK) и для
гексадекана (ГСО 7289-96):
-
D
Т
1
-
D
Т
2
± 20 мс
± 4 мс
Пределыдопускаемого значенияосновнойабсолютной
погрешностиизмерениясодержания жидкой и твердой
фазы в стандартном образце семян рапса BCR
®
(сертифицирован Institute for Reference Materials and
Measurements (IRMM), Geel Belgium)
<0,5 %
(<0,2 г/100 г)
(P=0,95)
±0,1
0,9
Пределыдопускаемойпогрешностиизмерения
напряжения ССИ,%
Коэффициенткорреляциидляабсолютныхизмерений,
не менее
Напряжение питанияпеременноготока, В
Частота, Гц
Потребляемая мощность, Вт
220(+10/-15) %
50±1
300
Наработка на отказ, часов
20 000
Габаритные размеры, (ШхВхГ) мм
- блок электроники
- блок магнитной системы
230x310x600
470x310x600
Масса, кг
- блок электроники
- блок магнитной системы (в зависимости от
диаметра катушки магнита)
20
79-113
Условия эксплуатации:
-температураокружающеговоздуха, °С
-относительная влажность воздуха, %
- давление атм. воздуха, кПа
- отсутствие вибрации
-отсутствие прямыхсолнечных лучей
- отсутствие магнитных материалов в радиусе 5 м
+ 18...+28
20-80 (без конд.)
86-104,7
Условия хранения и транспортирования:
-температура, °С
-относительная влажность, %
- транспортная тряска 1000 км
-20 ...+40
0-80 (без конд.)
Лист№4
Всего листов5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по
эксплуатации и на корпус прибора.
Комплектность средства измерений
Комплект поставки ЯМР - релаксометров Minispec mq включает:
-Блок электроники mq-CU
-Магнитная система mq-MU
-Датчик mq-PA
-Компьютер
-Принтер
-Программное обеспечение
-Соединительные кабели
-Набор стандартных образцов
-Руководство по эксплуатации
-Методика поверки.
Дополнительное оборудование, поставляемое по заказу:
- Аттенюаторы импульсов для передатчиков
- Формирователи импульсов для передатчиков
- Передатчики широкополосные, узкополосные, высокой мощности
- Магниты с различными зазорами (40-50 мм)
- Датчики, с различными диаметрами отверстий на ядра
1
Н/
19
F
- Предусилители
- Набор тестовых образцов
- Импульсная градиентная система
- Градиентные интерфейсы
- Датчики для измерений вне магнитной системы
- Оборудованиедляпробоотбораипробоподготовки
Поверка
осуществляется по документу МП 24484-08 «ЯМР - релаксометры Minispec mq
фирмы «Bruker Optik GmbH». Методика поверки», утвержденному ГЦИ СИ ОАО
ФНТЦ «Инверсия» в июне 2008 г.
Основные средства поверки:
- н-додекан (≥ 99 %, ГХ, плотность d(20 °C/4 °C) = 0,748-0,749 г/см
3
(предпочтительно
использовать н-додекан производства MERCK) или гексадекан (ГСО 7289-96)
Нормативные и технические документы, устанавливающие требования к ЯМР-
релаксометрам Minispec mq
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических
процессов. Общие технологические условия»
2.Техническая документация фирмы-изготовителя «BrukerOptikGmbH».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов, установленных законодательством
Российской Федерации обязательным требованиям.
Лист№ 5
Всеголистов 5
Изготовитель
Фирма «BRUKER Optik GmbH», Германия.
Адрес:D-76275 Ettlingen, Rudolf-Plank Str. 23, Germany
Телефон: (07243)504-600
Факс:(07243)504-698
E-mail:
Заявитель
Общество с ограниченной ответственностью «Брукер» (ООО «Брукер»)
117913, РФ, г. Москва, Ленинский проспект, д. 47
Тел./факс: +7 (495) 517-92-84(85)/517-92-86
e-mail:
Испытательный центр
Открытоеакционерноеобщество«Федеральныйнаучно-техническийцентр
метрологии систем экологического контроля «Инверсия» (ОАО ФНТЦ «Инверсия»)
107031, РФ, г. Москва, ул. Рождественка, д. 27
Тел./факс: +7 (495) 608-45-56, 625-59-40
e-mail:
Аттестат аккредитации государственногоцентра испытаний (испытательной,
измерительной лаборатории) средств измерений № 30076-08 от 27.06.2008 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В.Булыгин
«____»_________ 2013 г.
М.п.
