Дозиметры-радиометры МКС-АТ1125, МКС-АТ1125А, ГРСИ 24301-08
Номер госреестра:
24301-08
Наименование СИ:
Дозиметры-радиометры
Обозначение типа:
МКС-АТ1125, МКС-АТ1125А
Производитель:
НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.10.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 31259
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры-радиометры МКС-АТ1125, МКС-АТ1125А
МКС-АТ1125,МКС-АТ1125А(далее – приборы)
Назначение средства измерений
Дозиметры-радиометры
предназначены для измерения:
−мощности амбиентного
&
эквивалента дозыH
*
(10)гамма-излучения (далее –
мощность дозы);
−амбиентного эквивалента дозы H
*
(10) гамма-излучения (далее – дозы);
−удельной активности (УА) радионуклида
137
Cs в объектах окружающей среды;
−плотности потока и флюенса альфа- и бета-частиц с загрязненных поверхностей
(с подключенным блоком детектирования БДПС-02).
Описание средства измерений
Принцип действия приборов основан на использовании высокочувствительного
спектрометрического метода сцинтилляционной дозиметрии с применением сцинтиллятора
NaI(Tl) диаметром 25 мм и высотой 40 мм и фотоэлектронного умножителя. В работе прибора
использован спектрометрический метод, при котором весь энергетический диапазон разбит на
256 каналов. В режиме дозиметра каналы сгруппированы в 13 окон.
Для увеличения верхнего предела диапазона измерений мощности дозы гамма-
излучения в модификации МКС-АТ1125А дополнительно встроен газоразрядный счетчик.
В режиме радиометра приборы обеспечивают измерение удельной активности
137
Cs
и
40
K одновременно и селективно в двух измерительных каналах (канал Cs и канал K), причем
значение
40
K автоматически вычитается.
Для обеспечения измерения плотности потока альфа- и бета-излучения и расширения
нижней границы энергетического диапазона измерений мощности дозы гамма-излучения
в состав прибора введен блок детектирования БДПС-02, выполненный на газоразрядном
счетчике с тонким окном.
Обмен информацией между прибором и блоком детектирования, а также между
прибором и персональным компьютером (ПК) осуществляется по интерфейсу RS 232 и USB.
При этом появляется возможность при работе с ПК наблюдать спектры гамма-излучения.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление
"скользящих" средних значений и оперативное представление получаемой информации на
табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в
темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней
радиации. Для повышения стабильности измерений в приборах применена система
светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает
проверку работоспособности всего прибора в процессе работы
Управлениережимамиработыприбора,выполнениевычислений,хранение
и индикация результатов измерения, самодиагностика осуществляется микропроцессорным
устройством.
Внешний вид приборов с подключенным блоком детектирования БДПС-02 приведен
на рисунке 1.
Схема пломбирования от несанкционированного доступа и место нанесения знака
поверки (клейма-наклейки) приведена на рисунке 2.
Лист № 2
Всего листов 6

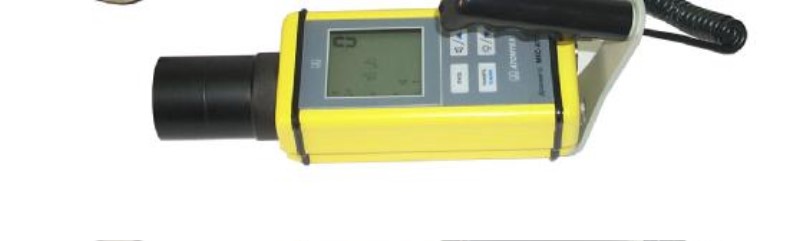

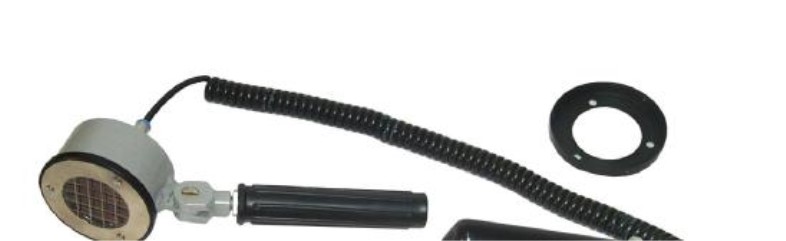

Рисунок 1 – Внешний вид приборов с подключенным блоком детектирования БДПС-02

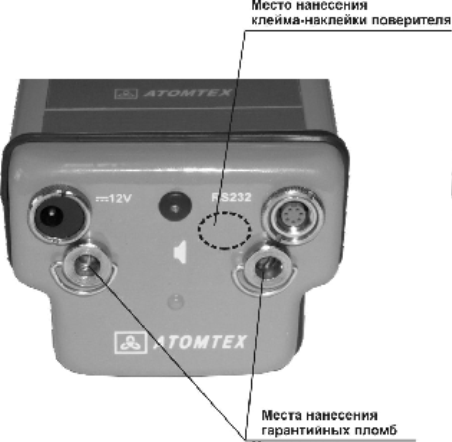

Рисунок 2 – Схема пломбирования от несанкционированного доступа
и место нанесения знака поверки (клейма-наклейки)
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из прикладного ПО «ATexch»
и встроенного ПО.
Программа «ATexch» предназначена для измерения дозиметрических, радиометрических
и спектрометрических величин. Программа «ATexch» защищена от преднамеренных и
непреднамеренныхизмененийпроверкойхэш-кодаметрологическизначимыхфайлов
стандартными программными средствами (например, TotalCommander).
Место нанесения знака поверки
(клейма-наклейки)
Лист № 3
Всего листов 6
Встроенное ПО предназначено для задания условий измерений, обработки результатов
измерений, сохранения и отображения на экране приборов. Встроенное ПО защищено от
непреднамеренных и преднамеренных изменений пломбами (рисунок 2).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование Идентификацион-Номер версииЦифровой идентификатор ПО Алгоритм
ПОное наименование (идентифи- (контрольная суммавычисления
ПОкационный номер)исполняемого кода)цифрового
ПО идентифика-
тора ПО
ATexchATexch.exe1.1.6ba775584423957c9e31e4cf6df0MD5
cf7da
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует
уровню «С» согласно МИ 3286-2010. Влияние ПО учтено при нормировании метрологических
характеристик.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приборов приведены
в таблице 2.
Наименование характеристики
Таблица 2
Значение
МКС-АТ1125МКС-АТ1125А
1
Диапазон измерений мощности дозы гамма-излучения
2
от 0,03 до 300 мкЗв/ч
3
от 0,03 мкЗв/ч
до 100 мЗв/ч
Диапазон измерений дозы гамма-излученияот 10 нЗв до 10 мЗв от 10 нЗв до 10 Зв
±15
от 0,10 мкЗв/ч до 30 мЗв/ч
от 0,10 мкЗв до 1,0 Зв
±20
Пределы допускаемой основной относительной
погрешности измерения мощности дозы гамма-
излучения и дозы гамма-излучения, %
Диапазон измерений мощности дозы гамма-излучения
с блоком детектирования БДПС-02
Диапазон измерений дозы гамма-излучения с блоком
детектирования БДПС-02
Пределы допускаемой основной относительной
погрешности измерения мощности дозы гамма-
излучения и дозы гамма-излучения с блоком
детектирования БДПС-02, %
Диапазон измерений удельной активности
радионуклида
137
Cs с блоком защиты, Бк/кг
от 20 до 10
5
Диапазон измерений удельной активности
радионуклида
137
Cs без блока защиты, Бк/кг
от 50 до 10
5
Пределы допускаемой основной относительной
погрешности измерения удельной активности
радионуклида
137
Cs, %
Диапазон измерений скорости счета импульсов, с
-1
±20
от 1 до 10
5
Диапазон измерений плотности потока альфа-частиц
радионуклида
239
Pu с блоком детектирования
БДПС-02, мин
-1
·см
-2
от 2,4 до 10
6
Диапазон измерений плотности потока бета-частиц с
блоком детектирования БДПС-02, мин
-1
·см
-2
от 6 до 10
6
Лист № 4
Всего листов 6
Продолжение таблицы 2
Наименование характеристики
1,00
1,00±0,20
±10
±20
±10
Значение
МКС-АТ1125МКС-АТ1125А
Пределы допускаемой основной относительной
погрешности измерения плотности потока альфа-
частиц радионуклида
239
Pu с блоком детектирования
БДПС-02, %:
-в диапазоне от 2,4 до 30 мин
-1
·см
-2
-в диапазоне от 30 до 10
6
мин
-1
·см
-2
±30
±20
от 0,05 до 3
-
-
от 0,05 до 3
-
от 0,06 до 3
±15
--
±15
-
±35
от 0,02 до 3
±30
Радионуклид
0,15±0,08
0,45±0,15
0,65±0,15
1,00±0,20
Sr + Y
Ru +Rh
Диапазон энергий регистрируемого гамма-излучения,
МэВ:
-до появления индикации «
g
»
-после появления индикации «
g
»
Энергетическая зависимость относительно энергии
0,662 МэВ гамма-излучения радионуклида
137
Cs в
пределах, %:
– до появления индикации «
g
»
– после появления индикации «
g
»
Диапазон энергий регистрируемого гамма-излучения с
блоком детектирования БДПС-02, МэВ
Энергетическая зависимость относительно энергии
0,662 МэВ гамма-излучения радионуклида
137
Cs с
блоком детектирования БДПС-02, %, в пределах,
Чувствительность к бета-излучению радионуклидов
относительно чувствительности к бета-излучению
радионуклидов
90
Sr +
90
Y
Максимальная энергия
бета-частиц, кэВ
14
С156,5
147
Pm224,5
60
Co317,9
204
TI763,4
9090
546 (
90
Sr)
2274 (
90
Y)
106106
39,4 (
106
Ru)
3540 (
106
Rh)
Пределы допускаемой дополнительной относительной
погрешности измерения мощности дозы гамма-
излучения и плотности потока альфа- и бета-
излучения, %:
-при изменении температуры окружающего воздуха
от нормальных условий (20
±
5) ºС в диапазоне от
минус 20 ºС до плюс 50 ºС
-при изменении температуры окружающего воздуха
от нормальных условий (20
±
5) ºС в диапазоне от
минус 20 ºС до плюс 50 ºС с блоком детектирования
БДПС-02
-при изменении относительной влажности до 90 % от
нормальных условий
-при изменении напряжения питания относительно
номинальной величины 6 (+1,2; -0,4) В
±5
Лист № 5
Всего листов 6
Продолжение таблицы 2
Наименование характеристики
±10
Значение
МКС-АТ1125МКС-АТ1125А
±5
85×258×66,5
138×86×60
85×45×70
Æ
190×363
-при изменении напряженности постоянного
магнитного поля до 400 А/м относительно
нормальных условий
-при воздействии синусоидальной вибрации
в диапазоне частот от 10 до 55 Гц
Габаритные размеры, мм, не более:
-прибора
-блока детектирования БДПС-02
-сетевого адаптера
-блока защиты
Масса, кг, не более:
-прибора
-блока детектирования БДПС-02
-сетевого адаптера
-блока защиты
1,0
0,30
0,1
17,5
Знак утверждения типа
Знак утверждения типа наносится:
−на корпус прибора методом офсетной печати;
−на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Комплект поставки приборов приведен в таблице 3.
Примечание
Количество
1
1
По заказу
Таблица 3
Наименование, тип
1 Дозиметр-радиометр МКС-АТ1125
2 Блок детектирования альфа- и бета-
излучения БДПС-02
3 Адаптер сетевой SA110C-12GS-I
4 Чехол
5 Ручка
6 Комплект принадлежностей
1
1
1
1
По заказу
7 Руководство по эксплуатации
8 Упаковка
9 Упаковка
1Содержит раздел 5 «Поверка»
1Дипломат
1Футляр для блока защиты, по заказу
10Упаковка1Сумка, по заказу
Примечания
1 Блок защиты входит в комплект принадлежностей.
2 Допускается замена на сетевой адаптер с аналогичными техническими характеристиками.
Поверка
осуществляетсяподокументуМП24301-08«Дозиметры-радиометрыМКС-АТ1125.
Руководство по эксплуатации», раздел 5 «Поверка», утвержденному УП «АТОМТЕХ» и ГЦИ
СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 06.09. 2013 г.
При поверке дозиметров-радиометров применяются:
− эталонная дозиметрическая установка с набором источников
137
Cs, диапазон
измерений мощности дозы от 0,03 мкЗв/ч до 100 мЗв/ч, погрешность аттестации не более ±5 %;
− эталонные источники гамма-излучения из радионуклида
137
Cs типа ОСГИ-3,
погрешность аттестации не более ±6 %;
Лист № 6
Всего листов 6
− эталонные источники альфа-излучения из радионуклида
239
Pu типа 4П9, 5П9, 6П9,
погрешность аттестации не более ±6 %;
− эталонные источники бета-излучения из радионуклидов
90
Sr+
90
Y типа 4С0, 5С0, 6С0,
погрешность аттестации не более ±6 %.
Сведения о методиках (методах) измерений
Методы измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к дозиметрам-
радиометрам МКС-АТ1125
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические
условия».
2. ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие
технические требования».
3. ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа- и бета-активными
веществами. Общие технические требования и методы испытаний».
4. ГОСТ 23923-79 «Средства измерений удельной активности радионуклида. Общие
технические требования и методы испытаний».
5. ТУ РБ 100865348.003-2002 «Дозиметры-радиометры МКС-АТ1125.Технические
условия» с извещением ТИАЯ.26-2013 об изменении №4.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
−осуществление деятельности в области охраны окружающей среды;
−выполнение работ по обеспечению безопасных условий и охраны труда;
−осуществление деятельности по обеспечению безопасности при чрезвычайных
ситуациях.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» ОАО «МНИПИ»
(УП «АТОМТЕХ»)
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5.
Тел. (+375-17) 284-51-35, тел./факс (+375-17) 292-81-42
Экспертиза проведена
ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.
Тел. (812) 251-76-01, факс (812) 713-01-14
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
Ф.В. Булыгин
М.п.
«____»___________________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 12707-91 | Дозиметры-сигнализаторы бытовые | ДБГ-05Б | ОАО "Красногвардеец", г.С.-Петербург | 1 год | Перейти |
| 4524-74 | Радиометры | РПН2-02 | П/я А-7874 (завод "Импульс"), г.Пятигорск | 1 год (ГОСТ 8.002-71) | Перейти |
| 13448-92 | Дозиметры-радиометры бытовые | ИРД-03Б | СНИИП (приборостроения), г.Москва | 1 год | Перейти |
| 19539-06 | Дозиметры-радиометры поисковые | МКС-РМ1402М | ООО "Полимастер", Беларусь, г.Минск | 1 год | Перейти |
| 15928-97 | Радиометры-дозиметры универсальные | МКС-РМ 1501 | СП "Полимастер" ООО, Беларусь, г.Минск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
