Приложение к свидетельству № 14053/1
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гигрометры кулонометрические БАЙКАЛ-2ВМ
Назначение средства измерений
Гигрометры кулонометрические БАЙКАЛ-2ВМ предназначены для измерений объемной
доли влаги в азоте, кислороде, воздухе, углекислом газе, водороде, метане, инертных и других
газах и их смесях, не взаимодействующих с фосфорным ангидридом.
Гигрометры кулонометрические БАЙКАЛ-2ВМ могут применяться в технологических
производствах, связанных с контролем влажности газов, а также в лабораториях для научных
исследований.
Описание средства измерений
Принцип действия гигрометров кулонометрических БАЙКАЛ-2ВМ основан на
непрерывномизвлечениивлагииздозируемогопотокаанализируемогогаза
высокоэффективным сорбентом и одновременном электролитическом разложении извлеченной
влаги под действием постоянного напряжения на водород и кислород и измерении тока
электролиза. В установившемся режиме ток электролиза, контролируемый блоком измерений,
является мерой абсолютного содержания влаги в газе.
Конструктивно гигрометры кулонометрические БАЙКАЛ-2ВМ выполнены в щитовом
исполнении и состоят из блока измерений и датчика. В зависимости от давления
анализируемого газа гигрометры изготавливаются в исполнениях: БАЙКАЛ-2ВМ с датчиком на
высокое давление- от 0,16 до 40 МПа (от 1,6 до 400 кгс/см
2
); с датчиком на низкое давление от
0,003 до 0,16 МПа (от 0,3 до 1,6 кгс/см
2
); с датчиком на разрежение от минус 0,005 до плюс 0,03
МПа (от минус 0,05 до плюс 0,3 кгс/см
2
). Оболочка датчика гигрометра имеет
взрывозащищенное исполнение с видом взрывозащиты "Взрывонепроницаемая оболочка" по
ГОСТ 22782.6-81 подгруппы IIС, 1ExdIICT1, Т2, Т3 Х.
Оболочка датчика гигрометра кулонометрического БАЙКАЛ-2ВМ, побудитель расхода
газа эжекторного типа могут устанавливаться во взрывоопасных зонах класса
В-1а, В-1б по классификации гл. 7.3 ПУЭ, в которых возможно образование
взрывоопасных газовых смесей.
Блок измерений должен устанавливаться только в невзрывоопасных зонах.
Общий вид гигрометра кулонометрического БАЙКАЛ-2ВМ представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа гигрометра кулонометрического
БАЙКАЛ-2ВМ представлена на рисунке 2.
Лист № 2
Всего листов 8

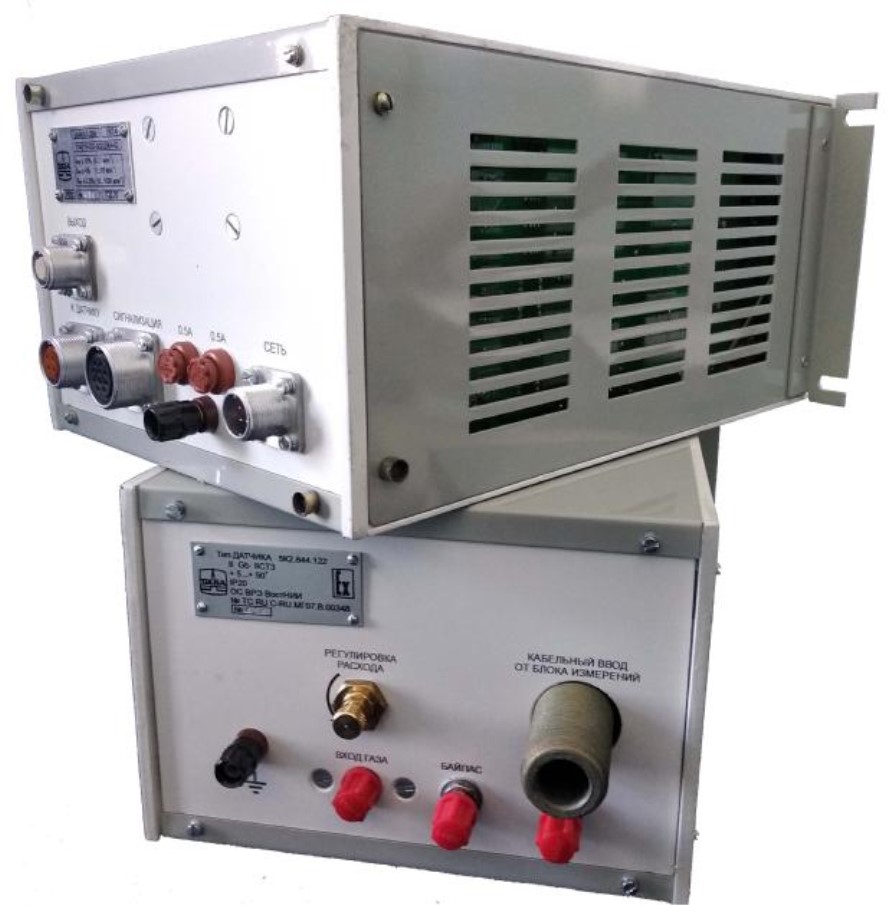

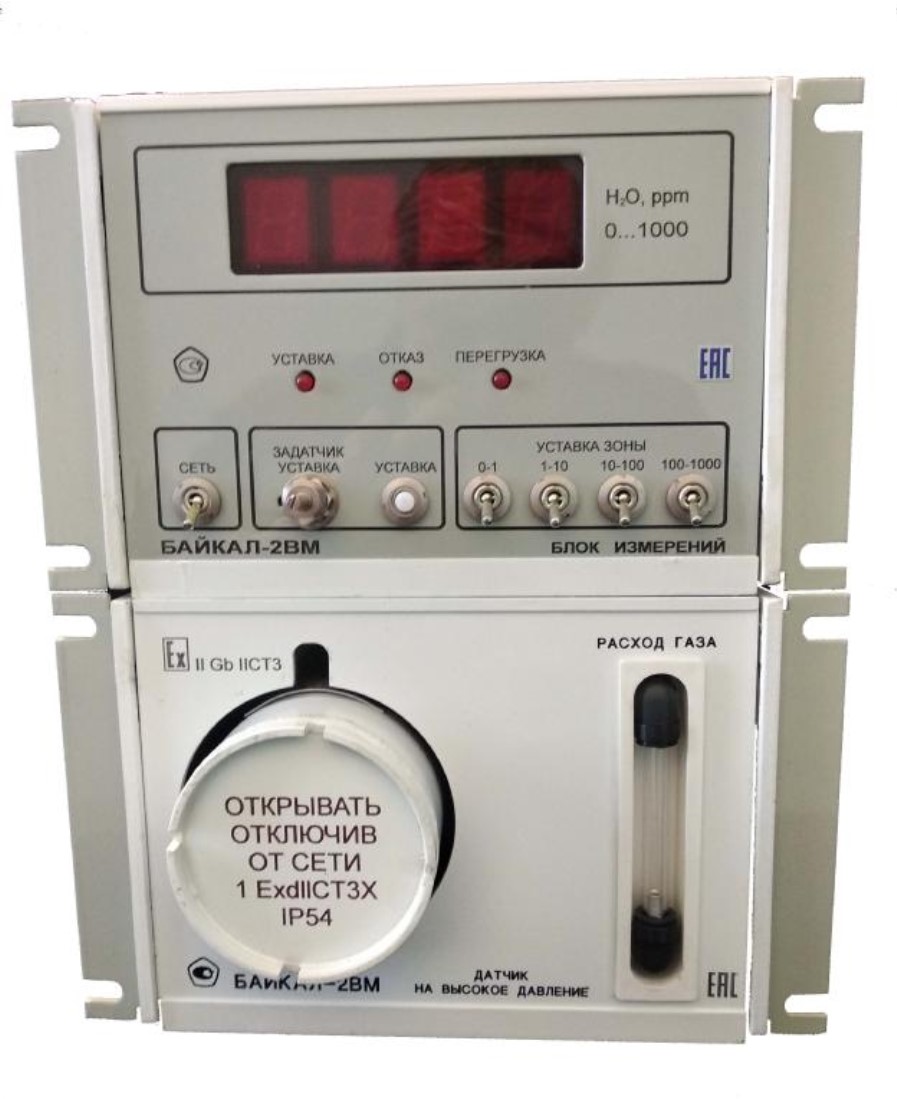

Рисунок 1 – Общий вид гигрометра кулонометрического БАЙКАЛ-2ВМ
Лист № 3
Всего листов 8
Рисунок 2 – Схема пломбировки от несанкционированного доступа гигрометра
кулонометрического БАЙКАЛ-2ВМ
Программное обеспечение
отсутствует.
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазоны измерений объемной доли влаги, млн
-1
Значение
от 0 до 1
от 1 до 10
от 10 до 100
от 100 до 1000
от 0 до 5
или от 4 до 20
Унифицированныевыходныесигналыдлякаждого
диапазона измерений, мА
Пределы допускаемой основной приведенной (к верхним
пределам диапазонов измерений) погрешности
d
ор
по
цифровомутаблоивыходномуунифицированному
сигналу, %
от 0 до 1
от 1 до 10
от 10 до 100
от 100 до 1000
±
10
±
4
±
2,5
±
2,5
±
2,0
±
2,0
±
2,0
0,5
d
ор
Пределыдопускаемойдополнительнойприведенной
погрешности,вызванной изменением атмосферного
давления, от давления при котором проведена настройка
расхода газа, на каждые 3,3 кПа (25 мм рт.ст.) в диапазоне
от 84,0 до 106,7 кПа (от 630 до 800 мм рт.ст.), %
Пределыдопускаемойдополнительнойприведенной
погрешности, вызванной отклонением входного давления
анализируемого газа от давления настройки на каждые
30 % в пределах рабочих условий применения, %
Пределыдопускаемойдополнительнойприведенной
погрешности,вызваннойизменениемтемпературы
окружающего воздуха на каждые 10
°
С от +15 до +25
°
С в
пределах рабочих условий применения, %
Пределы допускаемого изменения погрешности гигрометра
за 30 суток непрерывной работы (стабильность гигрометра)
на одном и том же анализируемом газе, %
Времяустановленияпоказанийгигрометрапри
нормальных условиях применения мин., не более, для
диапазонов измерений млн
-1
от 0 до 1
от 1 до 10
от 10 до 100, от 100 до 1000
90
15
6
Лист № 5
Всего листов 8
145
240
355
145
240
320
170
230
130
6
4
4
от +5 до + 50
до 80
от 84,0 до 106,7 (от 630 до 800)
Значение
от 187 до 242
50
±
1
27
Таблица 2 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, Вт, не более
Габаритные размеры гигрометра, мм, не более:
-датчика
высота
ширина
длина
-
блока измерений
высота
ширина
длина
-
побудителя расхода газа
высота
ширина
длина
Массы составных частей гигрометра, кг, не более:
-
датчика
-
блока измерений
-
побудителя расхода газа
Условия эксплуатации:
-
температура анализируемого газа и окружающего
воздуха, ºС
-
относительная влажность окружающего воздуха при
температуре 35 ºС и более низких температурах без
конденсации влаги, %
-
атмосферное давление, кПа (мм рт.ст.)
Средний срок службы не менее, лет
Средняя наработка на отказ не менее, ч.
8
20000
Лист № 6
Всего листов 8
0,5
60
60
Таблица 3 – Характеристики оболочки 5К5.887.121 , встроенной в датчик
Наименование характеристикиЗначение
Маркировка взрывозащиты оболочки IЕх dIIСТЗХ
Электрические параметры сети, подаваемой в оболочку соответствуют системе
безопасного сверхнизкого
напряжения
Вид токапостоянный
Напряжение не более, В 40
Потребляемый ток:
- в режиме измерения не более, мА 15
- при коротком замыкании не более, мА 50
Потребляемая мощность:
- в режиме измерения не более, Вт0,6
- при коротком замыкании не более, Вт; 2
Температурные параметры датчика и оболочки:
при температуре анализируемого газа и окружающей
среды, ºС+50
-
наружной поверхности не более,
°
С;
+60
-
внутренних частей и оболочки не более,
°
С.
+60
Токоведущие цепи питания
не должны присоединяться
к заземлителю
ГОСТ 21130-75
ГОСТ 21130-75
Кабель, предназначенный для подачи питания имеет
сечение жилы не менее, мм
2
выдерживает без нагрева ток короткого замыкания
Заземляющие зажимы оболочки выполнены по ГОСТ:
- датчиков
- блока измерений
Трансформатор выдерживает продолжительное время без
нагрева ток короткого замыкания во вторичной обмотке, с
которой подается питание
При коротком замыкании цепей питания на блоке
измерений загораются одновременно лампочки ОТКАЗ и
ПЕРЕГРУЗКА
Температурные параметры датчика со встроенной
оболочкой 5К5.887.121 при температуре анализируемого
газа и окружающей среды плюс 50
°
С
- наружной поверхности не более,
°
С
- внутренних частей, оболочки и в месте ввода кабеля не
более,
°
С
Знак утверждения типа
наносится на лицевую панель блока измерений и датчика гигрометра методом сеткографии и в
эксплуатационную документацию - методом ксерокопирования по правилам ПР.50.2.009-94.
Лист № 7
Всего листов 8
Комплектность средства измерений
СТП 5К0.054.016-02
1
Обозначение
Количество
1
5К2.390.130
5К2.844.122
5К2.844.123
5К2.844.124
5К5.150.135
5К4.070.251
5К4.075.131
5К4.072.113
5К4.072.114
5К1.550.151 РЭ
1
1
1
1
1
1
1
1
1
1
5К0.283.000 ДЛ
1
Таблица 4 – Комплектность средства измерений
Наименование
Гигрометр кулонометрический БАЙКАЛ-2ВМ
Комплект принадлежностей:
блок измерений
датчик на высокое давление
или датчик на низкое давление
или датчик на разрежение и
побудитель расхода газа
комплект запасных частей
комплект монтажных частей
комплект принадлежностей
или комплект принадлежностей
Гигрометр кулонометрический БАЙКАЛ-2ВМ.
Руководство по эксплуатации
Устройство для измерения расхода газа УИРГ.
Аттестат методики выполнения измерений расхода
газа пузырьковым методом
Гигрометры кулонометрические. Методы
регенерации чувствительных элементов Типовые
технологические процессы
Копия сертификата соответствия требованиям
Технического регламента Таможенного союза ТР
ТС 012/2011 «О безопасности оборудования для
работы во взрывоопасных средах»
ТС RU C-
RU.МГ07.В.00348
1
Поверка
осуществляется по разделу 6 руководства по эксплуатации 5К1.550.151 РЭ, утвержденному
ФГУП ВС НИИФТРИ от 01.07.2002г.
Таблица 5 – Основные средства поверки
Наименование
многопредельный микроамперметр, КТ 0,2
мегаомметр постоянного тока, КТ 1,0 500 В
манометр МО, КТ 0,4, 0-250 кПа (0-2,5 кгс/см
2
)
магазин сопротивлений Р33, КТ 0,2
секундомер 0-60 с, 0-30 мин, КТ №3,0
генератор влажного газа РОДНИК-2
генератор влажного газа РОДНИК-4
термометр:
- цена деления,
°
С
- диапазон измерений,
°
С
Обозначение
ГОСТ 8711-93
ТУ 24-04-800-71
ГОСТ 2405-88
ТУ 25-04-235-75
СОПпр-2а-2
ТУ6-76 5К2.844.067 ТУ
ТУ6-91 5К2.844.100 ТУ
ТЛ-4
0,1
От 0 до +50
Количество
2
1
1
2
1
1
1
1
Лист № 8
Всего листов 8
от 0 до 100
Обозначение
Продолжение таблицы 5
Наименование
Манометр:
- МО КТ 0,4, кПа
Количество
1
магазин сопротивлений Р4002 КТ 0,05
комбинированный прибор (тестер) Ц4341,
КТ 2,5
ТУ 25-04-1081-80
ТУ 25-04-3300-74
1
1
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в руководстве по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к гигрометрам
БАЙКАЛ-2ВМ
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТР30852.13-2002Электрооборудованиевзрывозащищенное.Часть14.
Электроустановки во взрывоопасных зонах (кроме подземных выработок) и гл. 7.3 ПУЭ
ГОСТ 22782.0-81 Электрооборудование взрывозащищенное. Общие технические
требования и методы испытаний
ГОСТ 22782.6-81 Электрооборудование взрывозащищенное. Взрывонепроницаемая
оболочка. Технические требования и методы испытаний
ТУ 4215-033-00202904-02 Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
ОКБА» (ООО «НПП ОКБА»)
ИНН 3812074890
Адрес: 665821, Иркутская обл., г. Ангарск, мрн Старо-Байкальск, ул. 2-я Московская,
строение 33а
Web-сайт:
E-mail:
Испытательный центр
ФБУ «Иркутский ЦСМ»
Адрес: 664056, г. Иркутск, ул. Чехова, 8
Тел.: 8 (3952) 24-26-33
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
