Дефектоскопы ультразвуковые УДС2-52 \"ЗОНД-2, ГРСИ 24274-08
Номер госреестра:
24274-08
Наименование СИ:
Дефектоскопы ультразвуковые
Обозначение типа:
УДС2-52 \"ЗОНД-2
Производитель:
ЗАО "Фирма "Зонд", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.02.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 32054
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые УДС2-52 «ЗОНД-2»
Назначение средства измерений
Дефектоскопы ультразвуковые УДС2-52 «ЗОНД-2» (далее по тексту – дефектоскопы)
предназначены для измерений амплитуд эхосигналов, отраженных от дефектов и определения
координат обнаруженных дефектов.
Описание средства измерений
Принцип действия дефектоскопов основан на свойствах ультразвуковых колебаний
отражаться от поверхностей и неоднородностей в контролируемых деталях. Ультразвуковые
колебаниявдеталяхвозбуждаютсяиотраженныеэхосигналыпринимаются
пьезоэлектрическими преобразователями (ПЭП).
Дефектоскопы являются многоканальными приборами и обеспечивают одновременную
работу по восьми каналам с набором частот 1,25; 2,5 и 5,0 МГц.
Индикация эхосигналов и зон контроля производится на дисплее дефектоскопов.
Индикация буквенно-цифровой информации о режимах работы, характеристиках
контролируемых объектов и используемых при контроле ПЭП, параметрах настройки
электронного блока и параметрах контроля, а также характеристиках выявляемых дефектов
производится на дисплее в специально отведенных местах или в виде таблицы. Выявление
сигналов в заданной зоне контроля, превышающих установленный уровень, дублируется
световым и звуковым сигналами.
Конструктивно дефектоскопы выполнены в виде электронного блока, в котором
скомпонованы все основные узлы прибора. Выносные ПЭП и сканеры подключаются к
дефектоскопу при помощи кабелей и разъемов на передней и задней панелях. За задней
панелью находится сетевой блок питания.
Дефектоскопы обеспечивают индикацию сигналов при контроле в виде А-развертки и
В-развертки, а также запоминание результатов контроля.
Дефектоскопы предназначены для работы с ПЭП типа П111-2,5; П121-2,5-50; П121-2,5-
40; П121-1,25-90; П121-5-65 и других типов с частотами 1,25, 2,5 и 5,0 МГц.
Рисунок 1 – Общий вид дефектоскопа ультразвукового УДС2-52 «ЗОНД-2»
Лист № 2
Всего листов 5

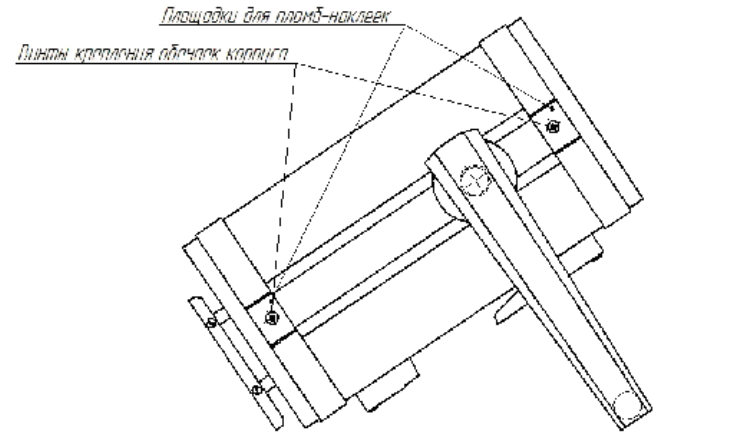

Рисунок 2 – Схема пломбировки от несанкционированного доступа
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Алгоритм вычисления
цифрового
идентификатора ПО
Программное обеспечение
Программное обеспечение (ПО) разделено на две части. Метрологически значимая
часть ПО устанавливается фирмой-изготовителем непосредственно на плату контроллера.
Контроллер предназначен для управления и синхронизации работы всех узлов дефектоскопа и
обработки сигналов. Интерфейсная часть ПО запускается на дисплее и служит для
отображения, обработки и сохранения результатов измерений.
Доступ к контроллеру исключён конструкцией дефектоскопа. Модификация ПО
возможна только на фирме-изготовителе.
Идентификационные данные (признаки) метрологически значимой trial программного
обеспечения дефектоскопов указаны в таблице 1.
Таблица 1
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Данные являются собственностью изготовителя и
UDS2-52-LFv2.24являются защищенными для доступа
пользователей
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «А» по МИ 3286-2010.
2,5±0,25; 1,25±0,125 и 5,0±0,5
Значение характеристики
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Номинальные значения частоты ультразвуковых
колебаний и их отклонения, МГц
Диапазон измерений временных интервалов, Т, мкс
от 0 до 1600
Лист № 3
Всего листов 5
от 3 до 4500
±(1+0,02Т)
±(1+0,02Н)
от минус 20 до плюс 40
(400±80)
от минус 20 до плюс 50
от 0 до 120
(800±80);
(400±40);
(200±20)
150
28;
48;
45;
38;
60
8
от 187 до 242
50
290х290х160
8
15000
Диапазон измерений расстояний Н глубиномерным
устройством (по стали), мм
Пределы допускаемой абсолютной погрешности
измерений временных интервалов, мкс
Пределы допускаемой абсолютной погрешности
измерений расстояний глубиномерным устройством (по
стали), мм
Диапазон регулировки усиления, дБ
Диапазон измерений коэффициента превышения
амплитудой эхосигнала порогового уровня в зоне
контроля, дБ
Размах импульса генератора возбуждения ПЭП на
номинальной нагрузке (эквиваленте нагрузки), В, не менее
Длительность периода высокочастотных колебаний, нс
- на частоте 1,25 МГц;
- на частоте 2,5 МГц;
- на частоте 5 МГц
Максимальная чувствительность приемника, мкВ, не более
Номинальная пороговая условная чувствительность с ПЭП,
дБ, не хуже:
- П111-2,5;
- П121-2,5-50;
- П121-2,5-40;
- П121-1,25-90;
- П121-5-65.
Количетво независимых каналов контроля
Электрическое питание – сеть переменного тока
- напряжением, В
- частотой, Гц
Габаритные размеры, мм, не более
Масса дефектоскопа с комплектом ЗИП, кг, не более
Средняя наработка на отказ, час
Условия эксплуатации:
- рабочая температура окружающего воздуха,
о
С
- относительная влажность при 25
о
С и более низких
температурах без конденсации влаги, %
до 98
Знак утверждения типа
наносится на боковой поверхности корпуса дефектоскопа рядом с заводской табличкой и на
Руководство по эксплуатации печатным способом.
Наименование и условное обозначение изделия
Примечание
4.00.00.00
Комплектность средства измерений
Таблица 3
Обозначение
документа
Количество,
шт.
Дефектоскоп ультразвуковой УДС2-52 «ЗОНД-2»
в составе:
Блок электронный
Кабель
1 шт.
3 шт.
Лист № 4
Всего листов 5
Сумка1 шт.
Комплект пьезоэлектрических преобразователей
(ПЭП)
ПЭП П121-2.5-501 шт.
ПЭП П121-2.5-401 шт.
ПЭП П111-2.51 шт.
ПЭП П121-1.25-901 шт.
ПЭП П121-5-651 шт.
Программное обеспечение на компакт-диске1 шт.
Эксплуатационная документация
4.00.00.00 РЭДефектоскоп ультразвуковой УДС2-52 «ЗОНД-2».
Руководство по эксплуатации и методика поверки 1 экз.
Дефектоскоп ультразвуковой УДС2-52 «ЗОНД-2».
Паспорт УДС2-52 «ЗОНД-2»1 экз.
Программа обработки результатов контроля для
Windows1 экз.
Поверка
осуществляется по документу: «Дефектоскоп ультразвуковой УДС2-52 «ЗОНД-2». Руководство
по эксплуатации (Приложение 1 «Методика поверки»)», утвержденному ГЦИ СИ ФГУП
«ВНИИОФИ» 21 октября 2002 г.
Основные средства поверки:
- осциллограф двухлучевой С1-96, диапазон измерений временных интервалов от
0,8 мкс до 1 с с погрешностью не более ±5 %, диапазон измерений амплитуды от 4 мВ до 400 В
с погрешностью не более ±4 %;
-тестерультразвуковойУЗТ-1ТУРТМD17-20124041-001-99,задержка
радиоимпульсов от 2 до 2000 мкс; длительность радиоимпульсов от 0,5 до 80 мкс или
аналогичный, с параметрами не хуже указанных;
- генератор импульсов Г5-60, диапазон длительностей импульсов от 0,05 мкс до 1 с,
длительность фронта 10 нс, амплитуда импульсов от 1 до 10 В;
- частотомер электронно-счетный ЧЗ-38, диапазон измерений временных интервалов от
0,000001 до 10000 с, пределы допускаемой относительной погрешности ±2,5∙10
-7
%;
- комплект контрольных образцов КОУ-2, скорость продольной ультразвуковой волны
(5900±119) м/с.
Сведения о методиках (методах) измерений
«Дефектоскоп ультразвуковой УДС2-52 «ЗОНД-2». Руководство по эксплуатации»,
разделы 6 и 7.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
ультразвуковым УДС2-52 «ЗОНД-2»
«Дефектоскоп ультразвуковой УДС2-52 «ЗОНД-2». Технические условия 3185-
01124193-2002ТУ».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- вне сферы государственного регулирования обеспечения единства измерений.
Лист № 5
Всего листов 5
Изготовитель
Закрытое акционерное общество «Фирма «ЗОНД» (ЗАО «Фирма «ЗОНД»)
198095, г. Санкт-Петербург, ул. Швецова, 23
Телефон: (812) 747-31-90
Факс: (812) 413-66-12
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИОФИ», по проведению испытаний
средств измерений в целях утверждения типа № 30003-08 от 30.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
Регулированию и метрологииФ.В. Булыгин
М.п.« »____
2014 г.
