Преобразователи измерительные напряжения переменного тока Е 855ЭС, ГРСИ 24221-19
Номер госреестра:
24221-19
Наименование СИ:
Преобразователи измерительные напряжения переменного тока
Обозначение типа:
Е 855ЭС
Производитель:
ООО "Энерго-Союз", Беларусь, г.Витебск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 74124
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Преобразователи измерительные напряжения переменного тока Е 855ЭС
Назначение средства измерений
Преобразователи измерительные напряжения переменного тока Е 855ЭС (далее по
тексту-ИП)предназначеныдлялинейногопреобразованиявходногосигналав
унифицированный электрический сигнал постоянного тока.
ИП могут применяться для комплексной автоматизации объектов электроэнергетики
различных отраслей промышленности.
Описание средства измерений
В основе работы ИП используется принцип преобразования напряжения переменного
тока в электрический сигнал постоянного тока.
Выходной сигнал прямопропорционален среднеквадратическому значению входного
сигнала.
Преобразователь выполнен в корпусе из ударопрочного полистирола. Силовой
трансформатор крепится к основанию корпуса. Над трансформатором к корпусу крепится
печатная плата, на которой расположены элементы электрической схемы.
ИП выпускаются в модификациях, приведенных в таблице 2, отличающихся
параметрами входного и выходного сигналов, количеством каналов и конструктивным
исполнением.
ИП предназначены для включения непосредственно или через измерительные
трансформаторы напряжения.

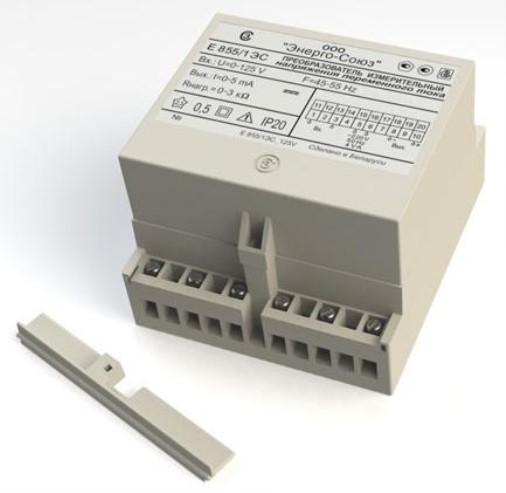

Общий вид ИП приведен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения
знака поверки средств измерений на преобразователи приведены на рисунках 3 и 4.
Рисунок 1- Общий вид всех ИП (кроме модификаций -М)
Лист № 2
Всего листов 7

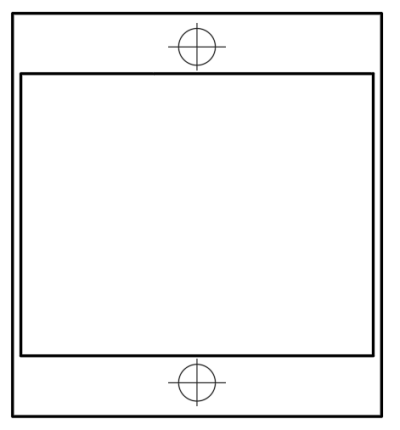

Рисунок 2 – Общий вид всех ИП модификаций -М
1 – место для нанесения знака поверки в виде оттиска клейма;
2 – место для нанесения знака поверки в виде клейма-наклейки;
3 – место для нанесения оттиска клейма ОТК.
Рисунок 3 – Схема пломбировки от несанкционированного доступа и обозначение мест для
нанесения знака поверки для всех ИП (кроме модификаций -М)
3
2
1
1
1 – место для нанесения знака поверки в виде клейма-наклейки
Рисунок 4 – обозначение мест для нанесения знака поверки в виде клейма-наклейки
для ИП модификаций -М
Лист № 3
Всего листов 7
Программное обеспечение
Программное обеспечение (ПО) преобразователей встроено в защищённую от записи
память микроконтроллера, что исключает возможность его несанкционированной настройки и
вмешательства, приводящим к искажению результатов измерений.
Идентификационныеданныепрограммногообеспеченияпреобразователей
представлены в таблице 1.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствии
с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО E854-55.02
Номер версии (идентификационный номер) ПО не ниже 02
Цифровой идентификатор ПО41545955С4442DA900DC5E9FF8CC88E5
Другие идентификационные данные MD5
Метрологические характеристики
Диапазон измерения входного сигнала, диапазон изменения выходного сигнала,
нормирующее значение выходного сигнала, диапазон изменения сопротивления нагрузки,
количество каналов и диапазон изменения частоты входного сигнала в зависимости от
модификации ИП указаны в таблице 2
Тип,
модификация,
конструктивно
еисполнение
Диапазон
измерения
входного
сигнала, В
Диапазон
изменения
выходного
сигнала,
мА
Диапазон
изменения
сопротивления
нагрузки, кОм
Количе-
ство
каналов
Е 855/1ЭС,
Е 855/1ЭС-М
от 0 до 5
5
от 0 до 3
Е 855/3ЭС,
Е 855/3ЭС-М
от 4 до 20
20
от 0 до 0,5
1
Е 855/5ЭС
от 0 до 5
5
от 0 до 3
Е 855/6ЭС
от 4 до 20
20
от 0 до 0,5
2
от 0 до 5
5
от 0 до 3
от 4 до 20
20
от 0 до 0,5
от 0 до 5
5
от 0 до 3
3
от 45 до
55
Таблица 2
Нормирую-
щее
значение
выходного
сигнала,
мА
Диапазон
изменения
частоты
входного
сигнала,
Гц
Е 855/2ЭС,
Е 855/2ЭС-М
Е 855/4ЭС,
Е 855/4ЭС-М
от 0 до 5
от 4 до 20
5
20
от 0 до 3
от 0 до 0,5
Е 855/7ЭС
Е 855/8ЭС
Е 855/9ЭС
Е 855/9.3ЭС
Е 855/10ЭС
Е 855/10.3ЭС
Е 855/11ЭС
Е 855/11.3ЭС
от 0 до 125
от 0 до 250
от 0 до 400
от 0 до 500
от 75 до
125
от 0 до 125
от 0 до 250
от 0 до 400
от 0 до 500
от 75 до
125
от 0 до 125
от 0 до 250
от 0 до 400
от 0 до 500
от 75 до
125
от 0 до 125
от 0 до 250
от 0 до 400
от 0 до 500
от 75 до
125
Лист № 4
Всего листов 7
Диапазон
изменения
выходного
сигнала,
Коли-
чество
каналов
Продолжение таблицы 2
Диапазон
Тип,ДиапазонНормирующееДиапазонизменения
модификация, измерения значение изменения частоты
конструктивное входного выходного сопротивления входного
исполнениесигнала, В
мА
сигнала, мАнагрузки, кОмсигнала,
Гц
Е 855/12.3Э125
55
Е 855/12ЭС
С
от 75 до
от 4 до 2020от 0 до 0,53
от 45 до
Примечания
1. Для многоканальных ИП входные и выходные сигналы всех каналов одинаковы.
2. Максимальное напряжение на входе каждого канала ИП 500 В.
3. По заказу потребителя возможно изготовление всех трехканальных ИП Е 855ЭС с
объединённой нейтралью. При этом их обозначение при заказе будет: Е 855/9.3ЭС –
Е 855/12.3ЭС.
Пределы допускаемой основной приведенной погрешности ИП равны ±0,5 % от
нормирующего значения выходного сигнала во всем диапазоне изменения сопротивления нагрузки
и в диапазоне изменения частоты входного сигнала, указанных в таблице 2.
б) от цепи питания постоянного тока, Вт
в) от цепи входного сигнала (по каждому
каналу для многоканальных ИП), В·А
4,0для одноканальных ИП
5,0для двухканальных ИП
6,0для трехканальных ИП
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Напряжение питающей сети, В:
а) от источника напряжения переменного
тока частотой 50 Гц;
б) от источника напряжения переменного
тока частотой 50 Гцот 198 до 242 (номинальное значение 230)
или от источника напряжения постоянного
токаот 85 до 264 (номинальное значение 230) для
напряжения переменного тока
в) от источника напряжения постоянного тока от 120 до 300 (номинальное значение 230) для
напряжения постоянного тока
г) от измерительной цепи переменного тока
для ИП с диапазоном входного сигналаот 18 до 36 (номинальное значение 24)
(кроме модификаций -М)от 75 до 125
Мощность, потребляемая ИП, не более:
а) от цепи питания переменного тока, В·А4,0для одноканальных ИП
5,0для двухканальных ИП
6,0для трехканальных ИП
0,3для ИП с диапазоном измерения входного
сигнала от 0 до 125 В, от 75 до 125 В
0,6для ИП с диапазоном измерения входного
сигнала от 0 до 250 В
1,0для ИП с диапазоном измерения входного
сигнала от 0 до 400 В
1,2для ИП с диапазоном измерения входного
сигнала от 0 до 500 В
Лист № 5
Всего листов 7
Значение
0,35
0,80
1,20
44×81×72
110×125×80
110×125×132
33000
12
Продолжение таблицы 3
Наименование характеристики
Масса, кг, не более:
а) для Е 855/[1-4]ЭС-М
б) для Е 855/[1-8]ЭC
в) для Е 855/[9-12]ЭС
Габаритные размеры (Д×Ш×В), мм, не более:
а) для Е 855/[1-4]ЭС-М
б) для Е 855/[1-8]ЭC
в) для Е 855/[9-12]ЭС
Средняя наработка на отказ
Средний срок службы, лет
Рабочие условия применения:
- температура окружающего воздуха,
°
С
- относительная влажность при +35
°
С, %
от -30 до +60
95
Знак утверждения типа
наносится фотохимическим способом на табличку, закрепленную на крышке корпуса, а также
типографским способом на титульный лист руководства по эксплуатации и паспорт
Комплектность средства измерений
Комплектность ИП приведена в таблице 4.
1
1
Количество
1
1
1
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Преобразователь
измерительный напряженияСКЮИ.411600.004.2
переменного тока Е 855ЭС
ПаспортСКЮИ.433236.004-01 ПС
Руководство по эксплуатацииСКЮИ.433647.004 РЭ
Методика поверкиМП.ВТ.040-2002
Коробка упаковочнаяУИМЯ.743832.01
СКЮИ.743832.001-01
*ПланкаУИМЯ.741134.0241
*ВинтМ3-6g х 12 48 0162
*ВинтМ3-6g х 14 48 0162
*ГайкаМ3 7Н 5 0164
*Шайба3 65Г 0194
*Шайба3 01 0194
*ДержательTSH 351
Примечания
1 При поставке партии ИП в один адрес прилагается один экземпляр руководства по
эксплуатации и методики поверки на 3 ИП.
2 Для ИП Е 855/1ЭС-М, Е 855/2ЭС-М, Е 855/3ЭС-М, Е 855/4ЭС-М используется коробка
упаковочнаяУИМЯ.743832.01,дляостальныхИП-коробкаупаковочная
СКЮИ.743832.001-01.
3 Монтажные части, обозначенные знаком «*», поставляются по особому заказу для
установки ИП с габаритными размерами 125×110×80 или 125×110×132 мм на шину DIN-35.
Лист № 6
Всего листов 7
Поверка
осуществляется по документу МП.ВТ.040-2002 «Преобразователи измерительные переменного
тока Е 854ЭС и напряжения переменного тока Е 855ЭС. Методика поверки», утвержденной
РУП «Витебский ЦСМC» 20.09.2002 г.
Основные средства поверки:
- мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде
61977-15);
- установка поверочная УППУ-МЭ3.1(рег. № 29123-05);
- вольтметр В7-65 (рег. № 20250-06);
- магазинсопротивленияизмерительныйР33,значениесопротивленияот0,1
до 99999,9 Ом, класс точности 0,2 (рег. № 1321-60);
- катушка электрического сопротивления Р331, значение номинального сопротивления
100 Ом, класс точности 0,01 (рег. № 1162-58).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма-наклейки наносится на крышку корпуса преобразователя
и/или на свидетельство о поверке, знак поверки в виде оттиска клейма наносится на корпус
преобразователя (кроме модификаций -М) в местах крепления крышки и ставится в паспорте на
преобразователь, при первичной поверке или свидетельстве о поверке, при периодической.
Cведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным напряжения переменного тока Е 855ЭС
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты,
сопротивления аналоговые. Общие технические условия
ТУ РБ 3005221831.004-2002 Преобразователи измерительные переменного тока Е 854ЭС
и напряжения переменного тока Е 855ЭС. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Энерго-Союз» (ООО «Энерго-Союз»),
Республика Беларусь
Адрес: 210601, Республика Беларусь, г. Витебск, ул. С. Панковой, д. 3
Телефон: +375 (212) 67-72-30
Web-сайт:
Е-mail:
Лист № 7
Всего листов 7
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51643-12 | Системы автоматизированные измерительные | СУ-1101 | ООО "VXI-Системы", г.Москва | 1 год | Перейти |
| 81408-21 | Источники питания постоянного тока E4360 | E4360 | Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия | 2 года | Перейти |
| 27724-04 | Счетчики статические трехфазные переменного тока активной и реактивной энергии многофункциональные | MT85 | Фирма "Iskraemeco", Словения | 8 лет | Перейти |
| 64506-16 | Счетчики электрической энергии трехфазные многотарифные | НЕВА МТ 3 | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург | 16 лет | Перейти |
| 65891-16 | Установки для измерения напряжения и тока в электрохимических ячейках | PARSTAT 4000+ | Компания "Advanced Measurement Technology, Inc., Scientific Instruments / Princeton Applied Research", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
