ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Шунты измерительные стационарные взаимозаменяемые 75 ШИСВ.2 и 60 ШИСВ.2
Назначение средства измерений
Шунты измерительные стационарные взаимозаменяемые 75 ШИСВ.2 и 60 ШИСВ.2 (далее
- шунты) с номинальными значениями падения напряжения 75 и 60 мВ соответственно, предна-
значены для расширения диапазонов измерений показывающих и регистрирующих приборов по-
стоянного тока.
Описание средства измерений
Конструктивно шунт выполнен в виде проволок или пластин манганина, соединенных
методом пайки с наконечниками из латуни или меди, укрепленных на пластмассовом основа-
нии.
Принцип действия основан на реализации закона Ома для замкнутой цепи.
Шунты выпускаются в 22-х модификациях, отличающихся друг от друга номинальной
силой тока (от 1,0 до 15,0 А) и номинальным сопротивлением.
По условиям эксплуатации шунты относятся к группе 2 по ГОСТ 22261-94 и группе 1.1
по ГОСТ РВ 20.39.304-98, с диапазоном рабочих температур от минус 40 до 50
о
С и относи-
тельной влажности 98 % при температуре 40
о
С.
Фотографии, общий вид приборов, места нанесения маркировки и клейм показаны на ри-
сунках 1, 2.

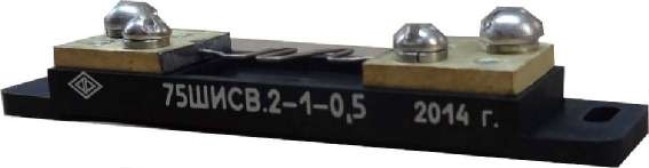

Рисунок 1. Внешний вид шунта

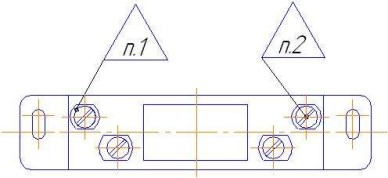

1.Клеймо ОТК (место клеймения заполняется мастикой)
2.Клеймо поверительное (место клеймения заполняется мастикой)
Рисунок 2 – Общий вид, маркировка, клеймение шунтов
Метрологические и технические характеристики
Основные характеристики шунтов приведены в таблице 1.
Лист № 2
Всего листов 3
Тип шунта
Таблица 1
Габаритные размерыМасса,
(длина х ширина х кг, не
высота), мм, не более более
75 ШИСВ.2-1
75 ШИСВ.2-1,5
75 ШИСВ.2-2
75 ШИСВ.2-2,5
75 ШИСВ.2-3
75 ШИСВ.2-4
75 ШИСВ.2-5
75 ШИСВ.2-6
75 ШИСВ.2-7,5
75 ШИСВ.2-10
75 ШИСВ.2-15
60 ШИСВ.2-1
60 ШИСВ.2-1,5
60 ШИСВ.2-2
60 ШИСВ.2-2,5
60 ШИСВ.2-3
60 ШИСВ.2-4
60 ШИСВ.2-5
60 ШИСВ.2-6
60 ШИСВ.2-7,5
60 ШИСВ.2-10
60 ШИСВ.2-15
Номиналь-
ный ток,
А
1,0
1,5
2,0
2,5
3,0
4,0
5,0
6,0
7,5
10,0
15,0
1,0
1,5
2,0
2,5
3,0
4,0
5,0
6,0
7,5
10,0
15,0
Номинальное со-
противление,
Ом
0,075
0,05
0,0375
0,03
0,025
0,01875
0,015
0,0125
0,01
0,0075
0,005
0,06
0,04
0,03
0,024
0,02
0,015
0,012
0,01
0,008
0,006
0,004
100х20х250,1
Пределы допускаемой основной погрешности, %………………………............................
±
0,5.
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры
окружающего воздуха от нормальной, на каждые 10 °С изменения температуры, % ……
±
0,1.
Рабочие условия эксплуатации:
- температура,
о
С ………………………………………………..…………..от минус 40 до 50;
- относительная влажность при температуре 40
о
С , %…..…………………….…….…до.98.
Средняя наработка на отказ, ч, не менее…………………………………………………...99000.
Срок службы, лет, не менее……………………………………………………………………..15.
Знак утверждения типа
наносится на паспорт шунта и титульный лист Руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Комплект поставки включает:
- шунт измерительный стационарный взаимозаменяемый 75 ШИСВ.2 или 60 ШИСВ.2 –
1 шт. (по заказу);
- паспорт - 1 экз.;
- руководство по эксплуатации на партию шунтов (по согласованию с заказчиком) -1 экз.
Поверка
осуществляется в соответствии с МИ 1991-89 «Государственная система единства измерений.
Преобразователи электрических величин измерительные. Шунты постоянного тока измери-
тельные. Методика поверки».
Лист № 3
Всего листов 3
Основные средства поверки:
- мост Р3009 (Рег. № 5677-91) диапазон значений от 10
-8
до 1,11111*10
10
Ом, класс точ-
ности 0,1 или 0,05;
- установка для поверки амперметров и вольтметров на постоянном и переменном токе
У300 (Рег. № 2721-71) диапазон значений выходного постоянного напряжения от 0,15 до
1000 В, диапазон значений выходного постоянного тока от 0,1 до 50 А, коэффициент нелиней-
ных искажений не более 2% с пульсацией не более 3 %.
Сведения о методиках (методах) измерений
Шунты измерительные стационарные взаимозаменяемые 75ШИСВ.2 и 60 ШИСВ.2. Ру-
ководство по эксплуатации. 0ПЧ.140.271.
Нормативные документы, устанавливающие требования к шунтам измерительным ста-
ционарным взаимозаменяемым 75 ШИСВ.2 и 60 ШИСВ.2
1. ГОСТ РВ 20.39.304-98.
2. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
3.ТУ 25-7504.160-2002. Шунты измерительные стационарные взаимозаменяемые
75 ШИСВ.2 и 60 ШИСВ.2. Технические условия.
Изготовитель
Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»).
Юридический (почтовый) адрес: 428000, Республика Чувашия, г. Чебоксары, пр.
И. Яковлева, д. 3.
Телефон: (8352) 39-99-12; 39-98-22; факс: (8352) 55-50-02; 56-25-62.
Web-сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение
«Главный научный метрологический центр Министерства обороны Российской Федерации»
(ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13.
Телефон: (495) 583-99-23, факс: (495) 583-99-48.
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению испы-
таний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_______________2015 г.
