Ключи моментные предельные регулируемые Dremometer, ГРСИ 23934-08
Номер госреестра:
23934-08
Наименование СИ:
Ключи моментные предельные регулируемые
Обозначение типа:
Dremometer
Производитель:
Завод "RAHSOL DREMOTEC", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.04.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 33291
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ключи моментные предельные регулируемые DRЕМОМЕТЕR
Назначение средства измерений
Ключи моментные предельные регулируемые DRЕМОМЕТЕR (далее - ключи)
предназначены для измерения и воспроизведения, сигнализации о достижении заданного
крутящего момента силы с установленной погрешностью при затяжке винтов и гаек с правой и
левой резьбой при сборочных операциях.
Описание средства измерений
Принцип действия ключа заключается в том, что под действием приложенной к рукоятке
ключа силы (усилия), при достижении заранее установленного значения крутящего момента
силы, срабатывает предельный механизм ключа, при этом раздаётся четко слышимый щелчок,
сигнализирующий о достижении установленного крутящего момента силы.
Ключ состоит из корпуса, рукоятки, шкалы с указателем, углового ключа, предельного
механизма и головки с присоединительным элементом. Присоединительные элементы ключей
могут быть выполнены в виде квадратов с шариковыми фиксаторами, цилиндров с
штифтовыми фиксаторами или внутренними соединительными прямоугольниками. Внутри
корпуса ключа расположен предельный механизм и механизм задания крутящего момента
силы.
Ключ имеет ряд модификаций: MINI, АМ, А, В, ВС, С, СD, D, DR, DS, DХ, Е, АZ, ВZ, СZ,
DZ, DХZ, А-SЕ, В-SЕ, С-SЕ, отличающихся диапазоном измерений, размерами и типом
присоединительных элементов.
Ключи каждой модификации (кроме MINI) имеют два исполнения для затяжки крепежа с
правыми резьбами и для затяжки крепежа с правыми и левыми резьбами.
Внешний вид ключей моментных предельных регулируемых DRЕМОМЕТЕR показан на
рисунках 1 – 20.
Рисунок 1. Ключ моментный предельный регулируемый DRЕМОМЕТЕR MINI
Лист № 2
Всего листов 12

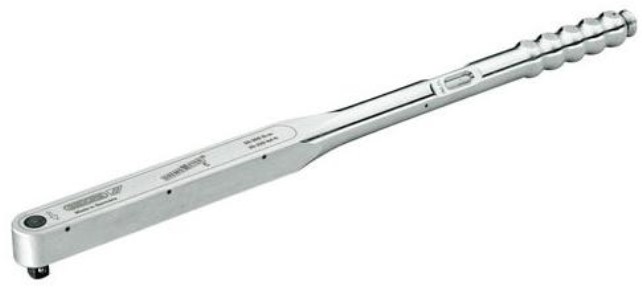

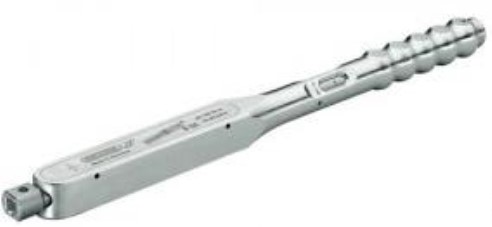

Рисунок 2. Ключ моментный предельный регулируемый DRЕМОМЕТЕR АМ

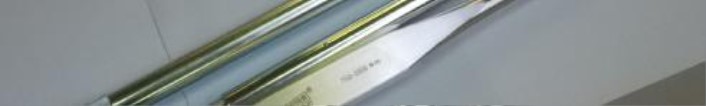

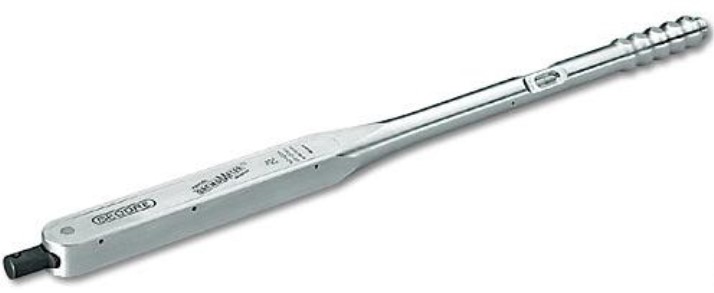

Рисунок 3. Ключ моментный предельный регулируемый DRЕМОМЕТЕR А
Лист № 3
Всего листов 12

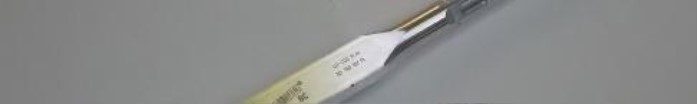

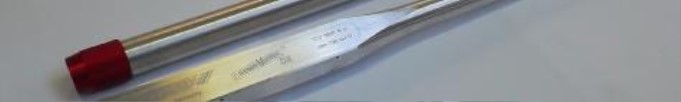

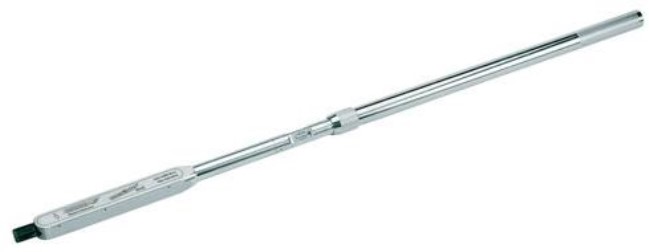

Рисунок 4. Ключ моментный предельный регулируемый DRЕМОМЕТЕR В

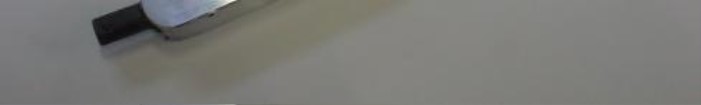

Рисунок 5. Ключ моментный предельный регулируемый DRЕМОМЕТЕR ВС
Лист № 4
Всего листов 12

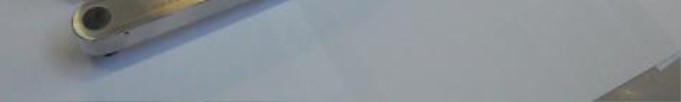

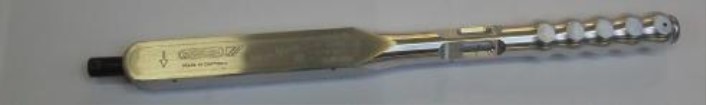

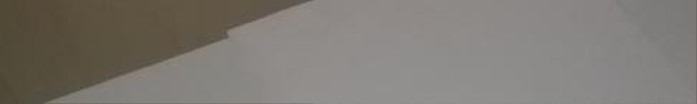

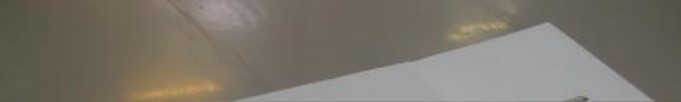

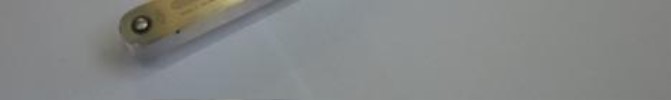

Рисунок 6. Ключ моментный предельный регулируемый DRЕМОМЕТЕR С

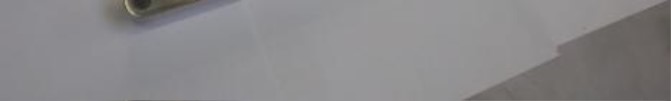

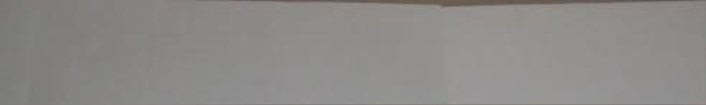

Рисунок 7. Ключ моментный предельный регулируемый DRЕМОМЕТЕR CD

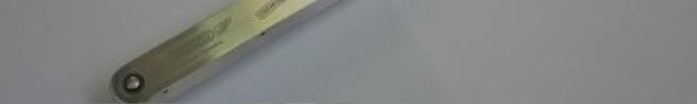

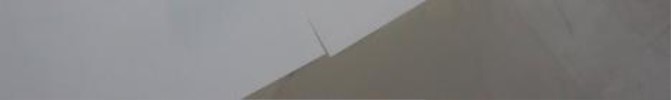

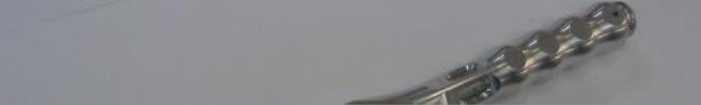

Рисунок 8. Ключ моментный предельный регулируемый DRЕМОМЕТЕR D
Лист № 5
Всего листов 12
Рисунок 6. Ключ моментный предельный регулируемый DRЕМОМЕТЕR С
Рисунок 7. Ключ моментный предельный регулируемый DRЕМОМЕТЕR CD
Рисунок 8. Ключ моментный предельный регулируемый DRЕМОМЕТЕR D
Лист № 6
Всего листов 12

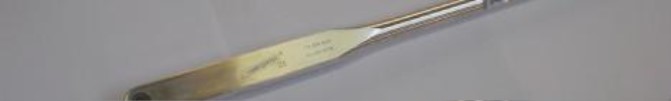

Рисунок 9. Ключ моментный предельный регулируемый DRЕМОМЕТЕR DR
Рисунок 10. Ключ моментный предельный регулируемый DRЕМОМЕТЕR DS
Лист № 7
Всего листов 12
Рисунок 11. Ключ моментный предельный регулируемый DRЕМОМЕТЕR DХ

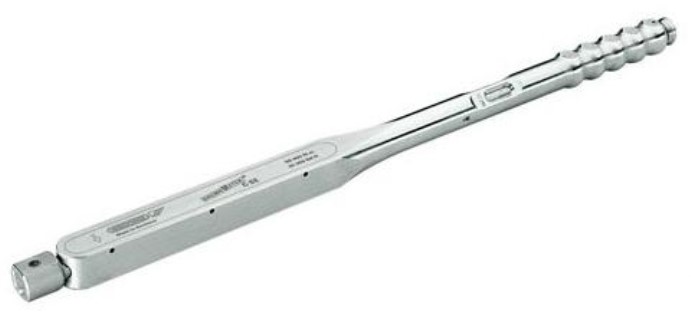

Рисунок 12. Ключ моментный предельный регулируемый DRЕМОМЕТЕR Е
Лист № 8
Всего листов 12

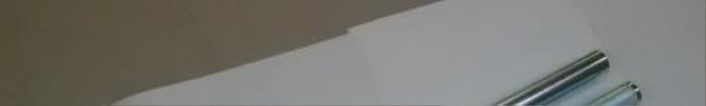

Рисунок 13. Ключ моментный предельный регулируемый DRЕМОМЕТЕR АZ
Рисунок 14. Ключ моментный предельный регулируемый DRЕМОМЕТЕR ВZ
Лист № 9
Всего листов 12
Рисунок 15. Ключ моментный предельный регулируемый DRЕМОМЕТЕR СZ
Рисунок 16. Ключ моментный предельный регулируемый DRЕМОМЕТЕR DZ
Рисунок 17. Ключ моментный предельный регулируемый DRЕМОМЕТЕR DXZ

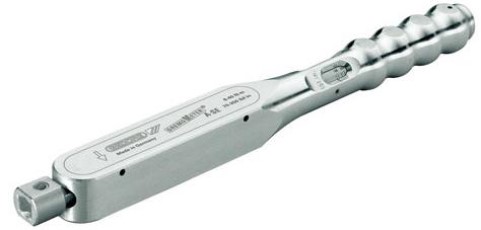

Рисунок 18. Ключ моментный предельный регулируемый DRЕМОМЕТЕR А-SЕ
Лист № 10
Всего листов 12
Рисунок 19. Ключ моментный предельный регулируемый DRЕМОМЕТЕR В-SЕ
Рисунок 20. Ключ моментный предельный регулируемый DRЕМОМЕТЕR С-SЕ
фикация
ний, Н∙м
Метрологические и технические характеристики
Моди-
Наи
м
енование
пока
з
ателей
Диапазон Цена Пределы Размер Габаритные размеры: Масса,
измере-
де- допускаемой присоеди- длина х ширина х вы- кг, не
ления
относительнонительныхсота, мм, не болееболее
шкалы,
йэлементов,
Н·м
погрешности,дюйм (мм)
%
Ø16
MINI 1-12 1 ±4 1/4(6,3) 190x30x40 0,25
АМ 6-30 1 1/4(6,3) 268x35x43 (56)* 0,80
А 8-40 5 3/8(10,0) 339x35x43 (56)* 1,00
В 20-120 5 1/2(12,5) 462x35x50(70)* 1,30
ВС 40-200 5 1/2(12,5) 551x35x50(70)* 1,50
С 50-300 5 ±3 1/2(12,5) 618x35x50(70)* 1,60
CD 80-360 5 ±4 3/4(20,0) 718x35x50(80)* 2,20
D 140-760 5 3/4(20,0) 812x45x60(85)* 3,00
DR
140-760
10 ±3 3/4(20,0)
812(1400)**х45х60 (85)*
3,00
DS110-5505±43/4(20,0)812x45x60(85)*3,00
DX
520-1000
10 ±3 3/4(20,0)
812(1400)**
х
45х60 (85)*
3,00
Е 750-2000 50 ±3 1(25,0)
932(2000)**х60х70
5,5
АZ 8-40 5 ±4
соед. цилиндр,
365x30x35 1,00
Ø16
Ø16
ВZ 20-120 5
соед. цилиндр,
490x30x35 1,45
СZ 50-400 5
соед. цилиндр,
642x30x35 3,00
DZ140-62010соед. цилиндр,845x35x453,00
Ø22
Лист № 11
Всего листов 12
DXZ520-100010
845x45x353,00
А-SЕ8-405
соед. цилиндр
Ø28
внутр соед.
прямоуголь-
ник, 9x12
365x35x301,00
В-SЕ20-1205
490x35x301,30
С-SЕ50-4005
внутр соед.
прямоуголь-
ник, 9x12
внутр соед.
прямоуголь-
ник, 14x18
650x35x301,70
* в скобках приведена высота с двумя присоединительными квадратами
** в скобках приведена длина с удлинительной трубой
Наработканаотказ, циклов, неменее 5000
Знак утверждения типа
Знак утверждения типа наносится на титульный лист инструкции по эксплуатации
типографским способом.
Комплектность средства измерений
Наименование
Ключ моментный с удлинителями
Инструкция по эксплуатации
Методика поверки МП 26/231-2002 с Изменением № 1
Футляр
КоличествоПримечание
1
1
1
1
Поверка
осуществляется в соответствии с документом МП 26/231-02 «ГСИ. Ключи моментные
предельные регулируемые TORCOFIX, DREMOMETER. Методика поверки», утвержденным
ГЦИ СИ ФГУП «УНИИМ» 21.05.2002 г. (С Изменением №1).
Основные средства поверки:
- установки для поверки моментных ключей УПМК-200, УПМК-1500 с эталонами 2-го
разряда по ГОСТ Р 8.752-2011;
- измерители крутящего момента цифровые DremoTesttronic 8624 Госреестр № 29405-05,
погрешность ±1,0 %.
Сведения о методиках (методах) измерений
Содержатся в документе «Инструкция по эксплуатации «Ключи моментные предельные
регулируемые DREMOMETER».
Нормативные и технические документы, устанавливающие требования к ключам
моментным предельным регулируемым DREMOMETER
ГОСТ Р 8.752-2011 «ГСИ Государственный первичный эталон и государственная повероч-
ная схема для средств измерений крутящего момента силы».
ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых со-
единений. Ключи моментные. Общие технические условия».
ГОСТ 24372-80 «Ключи гаечные торцевые немеханизированные со сменными головками.
Квадраты присоединительные наружные и внутренние размеры».
Инструкцияпоэксплуатации«Ключимоментныепредельныерегулируемые
DREMOMETER».
Лист № 12
Всего листов 12
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Завод RAHSOL DREMOTEC, Германия
Remscheider Str. 149 | 42899 Remscheid, Germany
Тел. + 49(0)2191-596-910, Факс: + 49(0)2191-596-911
Заявитель
ООО «Гедоре Веркцойге»
Адрес: 119530, Россия г.Москва, Очаковское шоссе, д.36
Тел.: (495) 988-20-00, Факс (495) 988-57-57
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18, Факс (343) 350-20-39
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«____» _____________ 2014 г.
М.п.
