pH-метры/милливольтметры портативные МАРК-901, ГРСИ 23927-18
Номер госреестра:
23927-18
Наименование СИ:
pH-метры/милливольтметры портативные
Обозначение типа:
МАРК-901
Производитель:
ООО "Взор", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 69994
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
рН-метры/милливольтметры портативные МАРК-901
Назначение средства измерений
pH-метры/милливольтметры портативные МАРК-901 предназначены для измерений
активности ионов водорода (pH), окислительно-восстановительных потенциалов (ОВП),
температуры водных растворов и электродвижущей силы (ЭДС).
Описание средства измерений
В основу работы рН-метра/милливольтметра портативного МАРК-901 (в дальнейшем -
рН-метры) положен потенциометрический метод измерений рН анализируемого раствора.
Электродная система, состоящая из комбинированного электрода либо измерительного
электрода и электрода сравнения, при погружении в анализируемый раствор развивает ЭДС,
линейно зависящую от значения рН.
Измеренное значение ЭДС электродной системы преобразуется в значение рН с учетом
температуры анализируемого раствора, т.е. выполняется автоматическая термокомпенсация,
которая компенсирует изменение ЭДС электродной системы.
Измеренное значение рН либо ЭДС (в зависимости от режима, выбранного
пользователем), а также температуры выводятся на отсчетное устройство - цифровой
жидкокристаллический индикатор.
рН-метр представляет собой портативный микропроцессорный прибор и имеет два
исполнения.
ВсоставрН-метраисполненияМАРК-901входитблокпреобразовательный
(измерительный преобразователь) с датчиком температуры и комбинированные электроды.
В состав рН-метра исполнения МАРК-901/1 входит блок преобразовательный
(измерительный преобразователь) с датчиком температуры и раздельные электроды (электрод
измерительный и электрод сравнения).
Перечень стандартных применяемых электродов приведен в таблице 1. Характеристики
применяемых электродов в соответствии с таблицей 3.
Изготовитель
ООО «Измерительная
техника», г. Москва
Таблица 1 - Перечень стандартных применяемых электродов
Исполнение Стандартные применяемые электроды
рН-метра
МАРК-901Электрод стеклянный комбинированный
ЭСК-10601/7(К80.7)
Электрод стеклянный комбинированный
ЭСК-10303/7(К80.7)
Электрод стеклянный комбинированный
лабораторный ЭСКЛ-08М
РУП «Гомельский завод
измерительных приборов»,
г. Гомель, РБ
JUMO GmbH
CO, Fulda
Germany
ООО «Измерительная
техника», г. Москва
Комбинированный pH-электрод с гелевым
заполнением, тип 201020/51-10-04-22-120/837
МАРК-901/1 Электрод стеклянный ЭС-10601/7(К80.7)
Электрод сравнения ЭСр-10101-3,0(К80.4)
Электрод сравнения ЭСр-10103-3,0(К80.4)
Электрод стеклянный лабораторный ЭСЛ-43-07СР
Электрод вспомогательный лабораторный
ЭВЛ-1М3.1
МАРК-901Электрод редоксметрический платиновый
комбинированный ЭРП-105(К80.7)
РУП «Гомельский завод
измерительных приборов»,
г. Гомель, РБ
ООО «Измерительная
техника», г. Москва
Лист № 2
Всего листов 7
Блок преобразовательный выполнен в пластмассовом корпусе со степенью защиты от
воздействия окружающей среды IP30 и соединен с датчиком температуры неразъемным
кабелем. В качестве датчика температуры используется терморезистор, помещенный в
металлический корпус.
Электрическое питание рН-метра осуществляется от двух встроенных гальванических
элемента (АА) либо аккумуляторных батарей (АА).

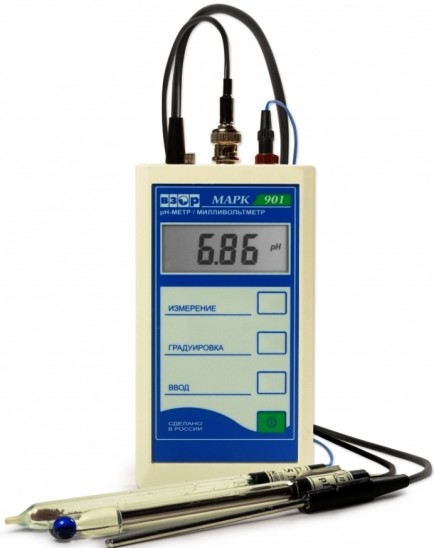

Общий вид рН-метра представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа к элементам конструкции,
обозначение места нанесения знака поверки представлены на рисунке 2.
Программное обеспечение
рН-метры функционируют под управлением микроконтроллера, который использует
встроенное программное обеспечение (ПО), позволяющее управлять прибором и процессом
измерений.
Запись метрологически значимого программного компонента (прошивка) производится
в процессе изготовления рН-метров с помощью специальных программных средств.
Конструкция рН-метров исключает возможность несанкционированного воздействия на
программные компоненты и измерительную информацию в процессе эксплуатации.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной суммы исполняемого кода
Значение
МАРК-901
3.00
1В91
CRC-16

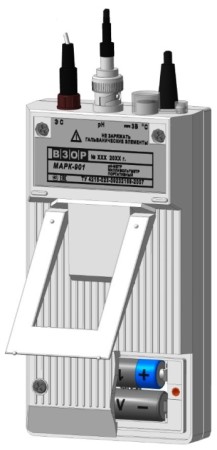

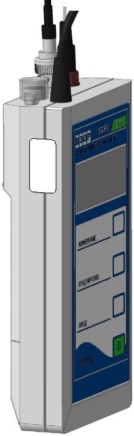

Рисунок 1 - Общий вид рН-метраРисунок 2 - Схема пломбирования
от несанкционированного доступа к элементам
конструкции (наклейка изготовителя),
обозначение места нанесения знака поверки
Место нанесения
знака поверки
Гарантийная
пломба
Место
пломбирования
Лист № 3
Всего листов 7
П р и м е ч а н и е - Цифровой идентификатор программного обеспечения (контрольная
сумма исполняемого кода) выводится на экран цифрового жидкокристаллического индикатора
в формате 1b91.
Метрологические и технические характеристики
±0,20
±0,10
±0,10
±0,1
±0,01
±1,5
±0,5
Значение
от 0 до 14
0 до +100
±0,10
±0,05
0,3
от 0,00 до 15,00
от 0,00 до 14,00
от -1000,0 до +1000,0
±0,02
±2
Таблица 3 - Метрологические характеристики
Наименование характеристики
Диапазон измерений рН-метра:
– рН при температуре анализируемой среды (25,0
0,2)
С, рН
– температуры анализируемой среды, °С
Пределы допускаемой основной абсолютной погрешности pH-метра
при измерении:
а) рН при температуре анализируемой среды (25,0±0,2)
С, рН
– для исполнения МАРК-901
– для исполнения МАРК-901/1
б) температуры анализируемой среды,
С
Пределы допускаемой дополнительной абсолютной погрешности
pH-метра, вызванной изменением:
а) температуры анализируемой среды в диапазоне температурной
компенсации рН-метра при измерении рН
(погрешность термокомпенсации рН-метра), рН:
1) для исполнения МАРК-901:
–с электродами ЭСК-10601/7(К80.7), ЭСКЛ-08М,
201020/51-18-04-22-120/837
–с электродом ЭСК-10303/7(К80.7)/электродами с
диапазоном измерений до 14 рН на каждые ±20 °С
от нормальной (25,0
0,2)
С
2) для исполнения МАРК-901/1
б) температуры окружающего воздуха на каждые ±10
С
от нормальной в диапазоне рабочих температур при измерении
температуры анализируемой среды, °С
Диапазон показаний преобразователя при измерении рН
Диапазон измерений преобразователя при измерении:
– рН
– ЭДС (ОВП), мВ
Пределы допускаемой основной абсолютной погрешности
преобразователя при измерении:
– рН
– ЭДС, мВ
Пределы допускаемой дополнительной абсолютной погрешности
преобразователя, вызванной:
а) изменением температуры окружающего воздуха, на каждые
±10
С от нормальной (20
5)
С в диапазоне рабочих температур
при измерении:
– рН
– ЭДС, мВ
б) влиянием сопротивления в цепи измерительного электрода
на каждые 500 МОм в диапазоне изменения от 0 до 1000 МОм
при измерении ЭДС, мВ
Лист № 4
Всего листов 7
-52,2
– мВ
Значение
±0,03
5
10
Продолжение таблицы 3
Наименование характеристики
Пределы допускаемой погрешности температурной компенсации
преобразователя при измерении рН в диапазоне температур
анализируемой среды от 0 до +95
С, рН
Время установления выходных сигналов (показаний):
– pH-метра, мин, не более
– преобразователя, с, не более
Характеристики электродов:
а) крутизна водородной характеристики электродной системы в ее
линейной части при температуре +20
С, мВ/pH, не менее
б) координаты изопотенциальной точки электродной системы:
– рН
от 6,4 до 7,0
от 6,7 до 7,3
от -12 до +48
от -45 до +45
Нормальные условия измерений:
температура окружающего воздуха, °С
относительная влажность, %, не более
атмосферное давление, кПа
от +15 до +25
80
от 84,0 до 106,7
Значение
Таблица 4 - Основные технические характеристики
Наименование характеристики
Параметры электрического питания рН-метра:
диапазон напряжения питания постоянного тока, В
от 2,2 до 3,4
Потребляемая мощность рН-метра при номинальном напряжении питания10
3,0 В, мВт, не более
Габаритные размеры основных узлов pH-метра, мм, не более:
а) блок преобразовательный (без датчика температуры)
–
высота170
–
ширина 35
–
длина 85
б) датчик температуры (без кабеля)
–
диаметр
11
–
длина 160
в) электрод стеклянный комбинированный лабораторный ЭСКЛ-08М
–
диаметр
20
–
длина 175
г) электрод стеклянный комбинированный ЭСК-10303/7(К80.7)
–
диаметр
12
–
длина 165
д) электрод стеклянный комбинированный ЭСК-10601/7(К80.7)
–
диаметр
12
–
длина 170
е) комбинированный pH-электрод с гелевым заполнением,
тип 201020/51-18-04-22-120/837
–
диаметр
12
–
длина 170
Лист № 5
Всего листов 7
0,05
0,10
от +5 до +50
80
от 0 до +80
Значение
12
170
12
170
12
170
13
160
15
150
0,30
0,05
0,10
0,12
0,10
20000
10
Продолжение таблицы 4
Наименование характеристики
ж) электрод стеклянный ЭС-10601/7(К80.7)
–
диаметр
–
длина
з) электрод сравнения ЭСр-10101-3,0(К80.4)
–
диаметр
–
длина
и) электрод сравнения ЭСр-10103-3,0(К80.4)
–
диаметр
–
длина
к) электрод стеклянный лабораторный ЭСЛ-43-07СР
–
диаметр
–
длина
л) электрод вспомогательный лабораторный ЭВЛ-1М3.1
–
диаметр
–
длина
Масса основных узлов pH-метра, кг, не более:
−
блок преобразовательный (без датчика температуры)
−
датчик температуры (без кабеля)
−
электрод стеклянный комбинированный лабораторный ЭСКЛ-08М
−
электрод стеклянный комбинированный ЭСК-10303/7(К80.7)
−
электрод стеклянный комбинированный ЭСК-10601/7(К80.7)
−
комбинированный pH-электрод с гелевым заполнением,
тип 201020/51-18-04-22-120/837
−
электрод стеклянный ЭС-10601/7(К80.7)
−
электрод сравнения ЭСр-10101-3,0(К80.4)
−
электрод сравнения ЭСр-10103-3,0(К80.4)
−
электрод стеклянный лабораторный ЭСЛ-43-07СР
−
электрод вспомогательный лабораторный ЭВЛ-1М3.1
Средняя наработка на отказ (за исключением электродов), ч, не менее
Средний срок службы pH-метров (с учетом замены электродов), лет, не менее
Рабочие условия эксплуатации:
−
температура окружающего воздуха,
С
−
относительная влажность окружающего воздуха при температуре +35
С
и более низких температурах без конденсации влаги, %, не более
−
атмосферное давление, кПа (мм рт.ст.)
от 84,0 до106,7
(от 630 до 800)
от 0 до +95
от +20 до +95
от 0 до +50
Параметры анализируемой среды (водных растворов).
Диапазон температур при измерении рН и диапазон температурной
компенсации рН-метра совпадают с рабочим диапазоном рН-электрода,
С:
– электрод стеклянный комбинированный ЭСК-10601/7(К80.7)
– электрод стеклянный комбинированный ЭСК-10303/7(К80.7)
– электрод стеклянный комбинированный лабораторный ЭСКЛ-08М
– комбинированный pH-электрод с гелевым заполнением,
тип 201020/51-18-04-22-120/837
– электрод сравнения ЭСр-10101-3,0(К80.4)
– электрод сравнения ЭСр-10103-3,0(К80.4)
– электрод стеклянный лабораторный ЭСЛ-43-07СР
– электрод вспомогательный лабораторный ЭВЛ-1М3.1
от 0 до +100
от 0 до +100
от 0 до +100
от 0 до +40
Лист № 6
Всего листов 7
Знак утверждения типа
наносится на специальную табличку на задней крышке рН-метра методом наклейки,
на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность рН-метра
Наименование
Обозначение
ВР24.01.000-01
--
ВР31.22.200
-
ВР24.00.000РЭ
ВР24.00.000ПС
Количество, штук, на
исполнение МАРК
901901/1
1 1
1 -
- 1
1 -
2 2
1 1
1 1
Блок преобразовательный (с датчиком температуры)
Комбинированный электрод
Раздельные электроды
Кабель датчика
1)
Гальванический элемент АА
Руководство по эксплуатации
Паспорт
___________________
1)
Поставляется с комбинированным рН-электродом типа 201020/51-18-04-22-120/837.
Поверка
осуществляется по документу ВР24.00.000РЭ «рН-метр/милливольтметр портативный МАРК-901.
Методика поверки» (Приложение А), утвержденному ФБУ «Нижегородский ЦСМ» 29.12.2017 г.
Основные средства поверки:
буферные растворы - рабочие эталоны рН 2-го разряда по ГОСТ 8.120-2014,
приготовленные из стандарт-титров по ГОСТ 8.135-2004 (рег. № 45142-10);
прибор для поверки вольтметров, дифференциальный вольтметр В1-12 (рег. № 6013-77);
термометр лабораторный электронный ЛТ-300 (рег. № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых рН-метров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок
преобразовательный.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к рН-метрам/
милливольтметрам портативным МАРК-901
ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические
условия.
ГОСТ 8.120-2014 ГСИ Государственная поверочная схема для средств измерений pH.
Р 50.2.036-2004 ГСИ рН-метры и иономеры. Методика поверки.
ТУ 4215-024-39232169-2007 рН-метр/милливольтметр портативный МАРК-901. Технические
условия.
Изготовитель
Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)
ИНН 5261003830
Адрес: 603003, г. Нижний Новгород, ул. Заводской парк, д. 33, пом. 2
Телефон (факс): (831) 229-65-50
Web-сайт: www.vzornn.ru
E-mail: market@vzor.nnov.ru
Лист № 7
Всего листов 7
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (факс): (831) 428-78-78, (831) 428-57-95
Web-сайт: www.nncsm.ru
E-mail:
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56665-14 | Твердомеры портативные динамические | Equotip Piccolo, Equotip Piccolo 2, Equotip Bambino, Equotip Bambino 2 | Фирма "PROCEQ SA", Швейцария | 1 год | Перейти |
| 24074-02 | pH-метры-милливольтметры, pX-метры | pH-150MA, pX-150 | ООО "Антех", Беларусь, г.Гомель | 1 год | Перейти |
| 14111-94 | Хроматографы портативные газовые | HNU мод. 311 | Фирма "HNU", США | 1 год | Перейти |
| 21418-06 | Газоанализаторы портативные | EX-(OX)-(TOX)-METER II (P) | Фирма "MSA Auer GmbH", Германия | 1 год | Перейти |
| 11753-89 | Микроамперметры и милливольтметры | ЭА2239 | Завод "Электроточприбор", г.Омск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
