Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 33050

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

ПреобразователитемпературытермоэлектрическиекабельныеТХАК-50,

ТХКК-50, взрывозащищенные ТХАК-50.6, ТХКК-50.6

Назначение средства измерений

Преобразователи температуры термоэлектрические кабельные (далее - термопреоб-

разователи) предназначены для измерения температуры газообразных химически неагресси-

ивных и агрессивных сред, не разрушающих защитную арматуру, а также поверхности твер-

дых тел (ТХАК-50.8, ТХКК-50.8); азотноводородной смеси и газов после сгорания природ-

ного газа, конвертируемого газа (взрывозащищенные ТХАК-50.6, ТХКК-50.6).

Описание средства измерений

Принцип действия термопреобразователя основан на преобразовании температуры в

термоэлектродвижущую

силу термопары при наличии

разности температур между ее сво-

бодными концами и рабочим спаем.

В зависимости от конструкции защитного корпуса, вида монтажных элементов, на-

личия и вида клеммной головки термопреобразователи ТХАК-50, ТХКК-50 имеют следую-

щие виды исполнения:

ТХАК-50.1, ТХКК-50-.1;

ТХАК-50.2, ТХКК-50.2;

ТХАК-50.3, ТХКК-50.3;

ТХАК-50.4, ТХКК-50.4;

ТХАК-50.5, ТХКК-50.5;

Взрывозащищенные ТХАК-50.6 (ТХАК-50.6-1, ТХАК-50.6-2), ТХКК-50.6 (ТХКК-

50.6-1, ТХКК-50.6-2);

ТХАК-50.7, ТХКК-50.7;

ТХАК-50.8 (ТХАК-50.8-1, ТХАК-50.8-2), ТХКК-50.8 (ТХКК-50.8-1, ТХКК-50.8-2).

Монтажная часть термопреобразователей выполнена из термопарного кабеля типа

КТМС-ХА(ХК), представляющего собой гибкую металлическую трубку с размещенными

внутри нее одной или двумя парами термоэлектродов. Пространство вокруг термоэлектродов

заполнено мелкодисперсной изоляцией. Термоэлектроды сварены между собой, образуя тер-

мопару (чувствительный элемент) с одним или двумя рабочими спаями. Спаи изолированы

или неизолированы от защитной оболочки. Защитная оболочка рабочего конца термопреоб-

разователя заглушена лазерной сваркой. Используется термопарный кабель диаметром от 1,0

до 6 мм с защитной оболочкой из стали 10Х23Н18, стали 12Х18Н10Т или сплава ХН78Т.

Термопреобразователи ТХАК-50.1, ТХКК-50.1 имеют оголенные до 100 мм выводы

термопарного кабеля для подключения к измерительной цепи. Место выхода термоэлектро-

дов из кабеля помещено в переходную втулку и герметизировано.

У термопреобразователей ТХА-50.2, ТХК-50.2 выводы термоэлектродов удлинены с

помощью компенсационного кабеля; место соединения помещено в переходную втулку и

герметизировано.

Термопреобразователи видов ТХАК-50.3, ТХК-50.3, ТХАК-50.4, ТХКК-50.4 для

подключения в измерительную цепь имеют клеммную головку из прессматериала АГ-4В, а

термопреобразователи ТХАК-50.5, ТХКК-50.5 и ТХАК-50.7, ТХКК-50.7 – из стали

12Х18Н10Т или сплавов алюминия. Особенностью термопреобразователей вида ТХАК-50.4,

ТХКК-50.4 и ТХАК-50.7, ТХКК-50.7 является наличие монтажного кольца, приваренного к

оболочке термопарного кабеля, и резьбового штуцера М20х1,5. При этом наружная часть

термопреобразователей от

монтажного кольца до головки

дополнительно усилена трубкой

диаметром 10 мм из стали, рисунок 1.

Лист № 2

Всего листов 7

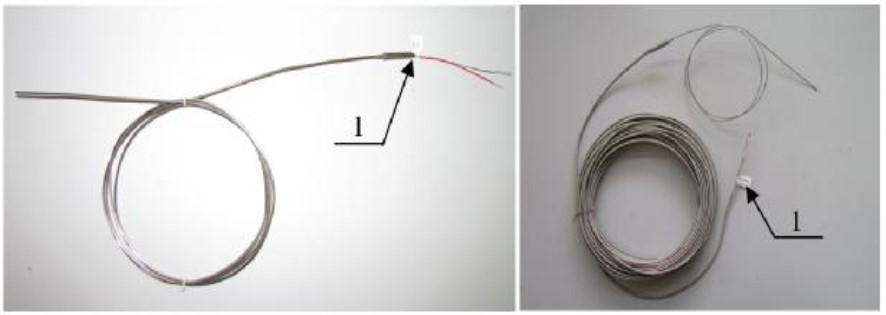

ТХАК-50.1, ТХКК-50.1

ТХАК-50.2, ТХКК-50.2

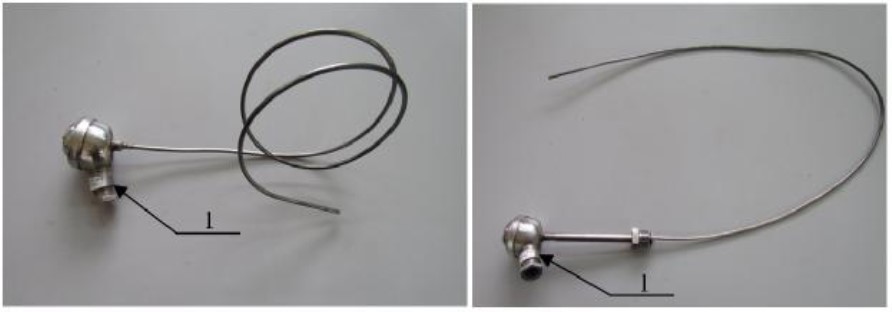

ТХАК-50.3, ТХКК-50.3

ТХАК-50.4, ТХКК-50.4

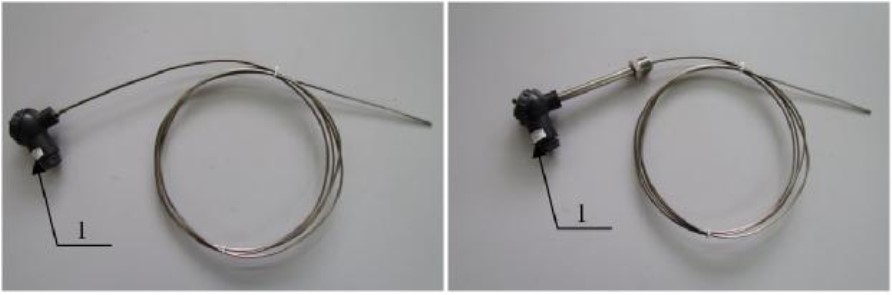

ТХАК-50.7, ТХКК-50.7

ТХАК-50.5, ТХКК-50.5

1 – место нанесения маркировки

Рисунок 1 – Внешний вид преобразователя температуры термоэлектрического ТХАК-50,

ТХКК-50

Взрывозащищенные термопреобразователи ТХАК-50.6, ТХКК-50.6 (ТХАК-50.6-1,

ТХКК-50.6-1 и ТХАК-50.6.2, ТХКК-50.6-2) относятся к взрывозащищенному электрообору-

дованию группы II по ГОСТ Р 51330.0, имеют взрывобезопасный уровень взрывозащиты,

обеспечиваемоговидомвзрывозащиты«Взрывонепроницаемаяоболочка»(d)по

Лист № 3

Всего листов 7

ГОСТ Р 51330.1 и маркировку взрывозащиты 1ExdIICT6 X, достигаемый конструкцией го-

ловки и ввода термопарного кабеля, рисунок 2.

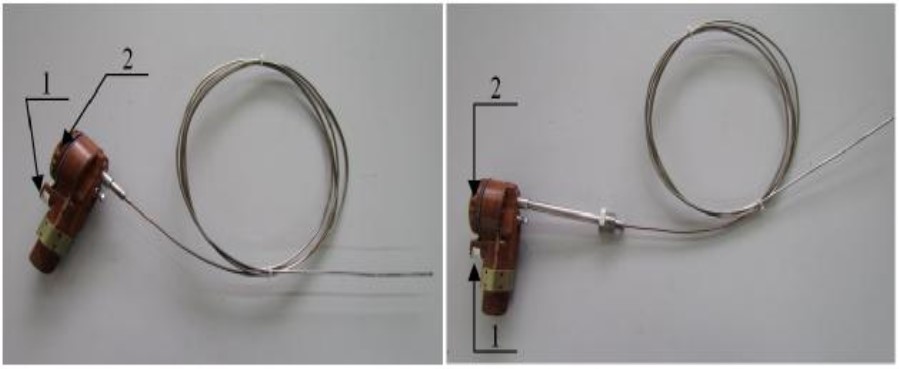

ТХАК-50.6-1, ТХКК-50.6-1ТХАК-50.6-2, ТХКК-50.6-2

1, 2 – место нанесения надписей и маркировки

Рисунок 2 – Внешний вид преобразователей температуры термоэлектрических кабельных

взрывозащищенных ТХАК-50.6, ТХКК-50.6

Термопреобразователи вида ТХАК-50.8, ТХКК-50.8, предназначенные для измере-

ния температуры поверхности, имеют на рабочем конце контактную пластину прямоуголь-

ной формы для ТХАК-50.8.1, ТХКК-50.8.1 или цилиндрической формы для ТХАК-50.8-2,

ТХКК-50.8-2, приваренную к оболочке термопарного кабеля, рисунок 3.

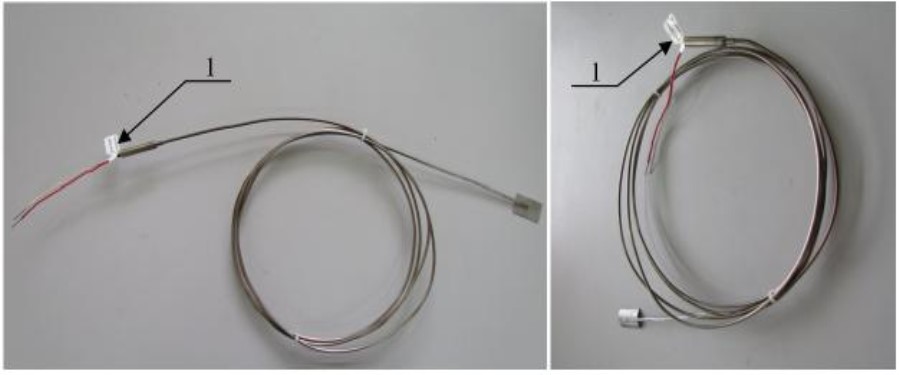

ТХАК-50.8-1, ТХКК-50.8-1ТХАК-50.8-2, ТХКК-50.8-2

1 – место нанесения маркировки

Рисунок 3 – Внешний вид преобразователей температуры термоэлектрических кабельных

ТХАК-50.8, ТХКК-50.8.

Конструкция термопреобразователей является неразборной.

Способ крепления термопреобразователя при монтаже – штуцер М20х1,5 свободное

погружение, для ТХАК-50.8, ТХКК-50.8 – сварной к объекту.

Лист № 4

Всего листов 7

Клеймо и маркировка наносятся на шильдик, прикрепляемый к выводным провод-

никам или клеммной головке термопробразователя.

Метрологические и технические характеристики

Диапазон измеряемых температур, °С

- для ТХАК

- для ТХКК

от минус 40 до плюс 1000

от минус 40 до плюс 600

Номинальная статическая характеристика (НСХ)

- для ТХАК

- для ТХКК

Пределы допускаемых отклонений от НСХ по ГОСТ 6616-94 для класса 2,

°С

для ТХАК с НСХ типа ХА(К), °С

- в диапазоне температур от минус 40 °С до плюс 333 °С

- в диапазоне температур от 333 °С до 1000 °С

±2,5

±0,0075·t, где t –

значение изме-

ряемой темпера-

туры, °С

для ТХКК с НСХ типа ХК(L)

±2,5

- в диапазоне температур от минус 40 °С до 300 °С

- в диапазоне температур от 300 °С до 1200 °С

±0,0075·t, где t –

значение изме-

ряемой темпера-

туры, °С

Длина монтажной части, мм

диаметр, мм

Пределы допускаемых отклонений от НСХ по ГОСТ 6616-94 для класса 1,

°С

для ТХАК с НСХ типа ХА(К), °С

- в диапазоне температур от минус 40 °С до плюс 375 °С

±1,5

- в диапазоне температур от 375 °С до 1000 °С

±0,004·t, где t –

значение изме-

ряемой темпера-

туры, °С

от 80 до 20000

1; 1,5; 2,0; 3,0; 4,0; 4,6, 5,0; 6,0

Масса (в зависимости от исполнения), кг

от 0,02 до 3,5

Электрическое сопротивление изоляции при температуре (25±10) °С и относительной

влажности от 30 до 80 %, МОм, не менее100

Показатель тепловой инерции соответствует таблице 1:

Таблица 1

Диаметр кабеля, мм

1,01,52,03,04,04,65,06,0

Рабочий спайПоказатель тепловой инерции, с, не более

Изолированный0,5

1,52,52,54,05,06,08,0

Неизолированный0,3

1,01,32,03,03,55,06,0

Климатическое исполнение по ГОСТ 15150У3, ТВ3

Лист № 5

Всего листов 7

Степень защиты от воздействия пыли и влаги по ГОСТ 14254

IP65

Устойчивость к механическим воздействиям по ГОСТ Р 52931

группа исполне-

ния N3

Условное давление, МПа

- для термопреобразователей со штуцером

- для термопреобразователей без штуцера

0,4

0,1

Для взрывозащищенных ТХАК-50.6, ТХКК-50.6:

вид взрывозащиты по ГОСТ Р 51330.1

маркировка взрывозащиты

«Взрывонепроницаемая оболочка», d

IExdIICT6 X

Срок службы термопреобразователей соответствует таблице 2.

Таблица 2

Диаметр

кабеля, мм

Марка кабеля (ма-

териал оболочки)

Температура экс-

плуатации до

Продолжительность эксплуатации,

ч, не менее

800

10 000

800

10 000

1,0, 1,5, 2,0

3,0

600

10 000

КТМС (ХА)

(12Х18Н10Т)

800

КТМС (ХА)

(ХН78Т)

800

4,0; 4,6, 5,0;

6,0

600

12 000 час

КТМС (ХА)

(12Х18Н10Т)

КТМС (ХА)

(ХН78Т)

КТМС (ХК)

(12Х18Н10Т)

10 000

и из этого срока 100 ч

при температуре 900

12 000 ч

и из этого срока 100 ч

при температуре 1000

КТМС (ХК)

(12Х18Н10Т)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта – типографским спо-

собом.

Комплектность средства измерений

1 Преобразователь температуры термоэлектрический ТХАК-50

(ТХКК-50)

2. Паспорт ЕМТК.532.0000.00ПС

1 шт.

3.Свидетельство о поверке

1 экз.

1 Преобразователь температуры термоэлектрический взрывоза-

щищенный ТХАК-50.6 (ТХКК-50.6)1 шт.

2. Паспорт ЕМТК.533.0000.00ПС1 экз.

3. Руководство по эксплуатации ЕМТК.533.0000.00РЭ1 экз.

4.Свидетельство о поверке1 экз.

Поверка

осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлек-

трические. Методика поверки».

Лист № 6

Всего листов 7

Основное поверочное оборудование:

–

термометр сопротивления платиновый эталонный ПТС-10М

1 разряда,

номер по

Госреестру: 11804-99, диапазон температур от минус 196

С до плюс 660

С;

- преобразователь термоэлектрический платинородий-платиновый эталонный ППО

2 разряда, номер по Госреестру: 01442-00, диапазон температур от 300 до 1200

С;

- термостат нулевой ТН 12, неравномерность температуры

0,01

С;

- термостат жидкостной ТРЖ, неравномерность температурного поля

0,01

С;

– компаратор напряжений Р3003, номер по Госреестру: 7476-91, входное напряже-

ние (0-0,1) В, класс 0,0005;

– нормальный элемент;

– печь малоинерционная трубчатая МТП-2М (100 – 1200)

С, температурный гради-

ент 0,8

С/см.

Сведения о методиках (методах) измерений

ЕМТК.532.0000.00ПС Преобразователи температуры термоэлектрические кабельные

ТХАК-50, ТХКК-50. Паспорт.

ЕМТК.533.0000.00ПС Преобразователи температуры термоэлектрические кабельные

взрывозащищенные ТХАК-50.6, ТХКК-50.6. Паспорт.

Нормативные документы, устанавливающие требования к преобразователям темпера-

туры термоэлектрическим кабельным ТХАК-50, ТХКК-50, взрывозащищенным ТХАК-

50.6, ТХКК-50.6

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Госу-

дарственная поверочная схема для средств измерений температуры

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Тер-

мопары. Номинальные статические характеристики преобразования

ГОСТ 8.338-2002 Государственная система обеспечения единства измерений. Пре-

образователи термоэлектрические. Методика поверки

ТУ 16-505.757-75 Кабели термопарные с минеральной изоляцией. Технические ус-

ловия

ТУ 4211-532-17113168-02 Преобразователи температуры термоэлектрические ка-

бельные ТХАК-50, ТХКК-50. Технические условия

ТУ 4211-533-17113168-02 Преобразователи температуры термоэлектрические ка-

бельные взрывозащищенные ТХАК-50.6, ТХКК-50.6. Технические условия

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

- выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Феде-

рации обязательным требованиям, при измерениях во взрывоопасных условиях, сертификат

соответствия на взрывозащищенность для СИ, применяемых в взрывоопасных зонах,

№. РОСС RU.ГБ06.В01173.

Изготовитель

Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)

Юридический адрес:103460, г. Москва, Зеленоград, корп. 1213, кв. 135

Местонахождение: 124460, г. Москва, проезд 4922, д.4, стр.3.

тел. (495) 225-30-17, многоканальный (495) 745-05-84 факс (495) 745-05-83

www.termiko.ru

E-mail:

info@termiko.ru

Лист № 7

Всего листов 7

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное уч-

реждение «Государственный региональный центр стандартизации, метрологии и испытаний в

Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»).

Аттестат аккредитации Госреестр № 30083-08, действителен до 01 января 2014 г.

Юридический и почтовый адрес: пгт Менделеево, Солнечногорский р-н, Московская

обл., 141570

тел. (495) 994-22-10 факс (495) 994-22-11,

http:/

www.mencsm.ru

E-mail:

info@mencsm.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«____»____________ 2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
33212-06	Преобразователи аналоговых сигналов	СС	Фирма "ABB Stotz-Kontakt GmbH", Германия	2 года	Перейти
18257-99	Преобразователи измерительные взрывозащищенные	Сапфир-22М-Вн	ГУП "Завод "Прибор", г.Челябинск	1 год	Перейти
67911-17	Преобразователи давления измерительные	IPT-10, IPT-11, UPT-20, UPT-21, DPT-10	Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия	5 лет	Перейти
73669-18	Преобразователи давления измерительные	SITRANS LH300	Фирма "Siemens AG", Германия; Производственная площадка: Фирма "Huba Control AG", Швейцария	5 лет	Перейти
29228-05	Калибраторы температуры	КТ-1	ООО "ИзТех", г.Москва	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений
