Преобразователи температуры термоэлектрические ТХА-18, ГРСИ 23912-08
Номер госреестра:
23912-08
Наименование СИ:
Преобразователи температуры термоэлектрические
Обозначение типа:
ТХА-18
Производитель:
ЗАО "Термико", г.Москва
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 32638
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи температуры термоэлектрические ТХА-18
Назначение средства измерений
Преобразователи температуры термоэлектрические ТХА-18 (далее
- термопреобра-
зователи) предназначены для измерения температуры обжиговых печей при производстве
огнеупоров.
Описание средства измерений
Принцип действия термопреобразователя основан на преобразовании температуры в
термоэлектродвижущую
силу термопары при наличии
разности температур между ее сво-
бодными концами и рабочим спаем.
Термопреобразователь состоит из чувствительного элемента, защитной арматуры и
клеммной головки.
В качестве чувствительного элемента используется термопара хромель-алюмель
(тип К) из провода диаметром 3,2 мм с одним рабочим спаем. Рабочий спай изолирован от
защитной арматуры.
Защитная арматура состоит из соединенных между собой керамического чехла и ме-
таллической трубки. В зависимости от материала защитной арматуры преобразователи тем-
пературы термоэлектрические ТХА-18 имеют следующие виды исполнения:
ТХА-18-11 – сталь 15Х25Т, корунд КТВП или МКР;
ТХА-18-21 – сталь 12Х18Н10Т, корунд КТВП или МКР;
ТХА-18-31 – сталь ХН78Т, корунд КТВП или МКР.
Клеммная головка выполнена из сплавов алюминия и предназначена для подключе-
ния термопреобразователя к измерительной цепи.
Конструкция термопреобразователя является неразборной.
Способ крепления термопреобразователя при монтаже – свободная установка в пат-
рубке.

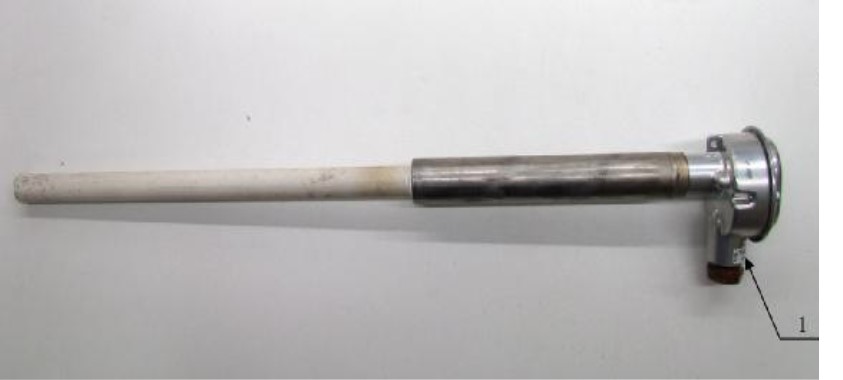

1 – место нанесения маркировки
Рисунок 1 – Внешний вид преобразователя температуры термоэлектрического ТХА-18.
Клеймо
и
маркировка
наносятся на шильдик, прикрепляемый к клеммной головке
термопробразователей.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Диапазон измеряемых температур, °С
от минус 40 до плюс 1200
Номинальное значение температуры применения, °С
- ТХА-18-11
- ТХА-18-21
- ТХА-18-31
1000
800
1100
Номинальная статическая характеристика (НСХ)
К
Пределы допускаемых отклонений чувствительного элемен-
та от НСХ по ГОСТ 6616-94 для ТХА класса 2, °С
- в диапазоне температур от минус 40 до 333 °С
- в диапазоне температур от 333 до 1200 °С
±2,5
±0,0075·t, где t – зна-
чение измеряемой
температуры, °С
Пределы основной погрешности термопреобразователя в
сборе с керамическим чехлом, °С
±3,5
- в диапазоне температур от минус 40 до 333 °С
- в диапазоне температур от 333 до 1200 °С
Длина монтажной части, мм
диаметр, мм
±0,01·t, где t – зна-
чение измеряемой
температуры, °С
от 500 до 2000
30
Масса (в зависимости от исполнения), кг
от 1,2 до 7,2
Электрическое сопротивление изоляции при температуре
(25±10) °С и относительной влажности от 30 до 80%, МОм,
не менее
100
Показатель тепловой инерции, с, не более
300
Вид климатического исполнения по ГОСТ 15150
У3, ТВ3
Степень защиты по ГОСТ 14254
IP65
Условное давление, МПа
0,6
Вероятность безотказной работы Р
α1
за 2000 ч при 1000 °С,
не менее
0,96
Средний срок службы, ч, не менее
- при температуре эксплуатации 800 °С
- при температуре эксплуатации 1000 °С
- при температуре эксплуатации 1200 °С
10000
2000
100
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта – типографским спо-
собом.
Комплектность средства измерений
1 Преобразователь температуры термоэлектрический ТХА-181 шт.
2. Паспорт ЕМТК.51.1800.00ПС1 экз.
3.Свидетельство о поверке1 экз.
Лист № 3
Всего листов 4
Поверка
осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлек-
трические. Методика поверки».
Основное поверочное оборудование:
–
термометр сопротивления платиновый эталонный ПТС-10М
1 разряда,
номер по
Госреестру: 11804-99, диапазон температур от минус 196
°
С до плюс 660
°
С;
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО
2 разряда, номер по Госреестру: 01442-00, диапазон температур от 300 до 1200
°
С;
– компаратор напряжений Р3003, номер по Госреестру: 7476-91, входное напряже-
ние (0-0,1) В, класс 0,0005;
– нормальный элемент;
– печь малоинерционная трубчатая МТП-2М (100 – 1200)
°
С, температурный гради-
ент 0,8
°
С/см.
Сведения о методиках (методах) измерений
ЕМТК 51.1800.00ПС Преобразователи температуры термоэлектрические ТХА-18.
Паспорт.
Нормативные документы, устанавливающие требования к преобразователям темпера-
туры термоэлектрическим ТХА-18
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений температуры
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Тер-
мопары. Номинальные статические характеристики преобразования
ГОСТ 8.338-2002 Государственная система обеспечения единства измерений. Пре-
образователи термоэлектрические. Методика поверки
ТУ 4211-511-17113168-02 Преобразователитемпературытермоэлектрические
ТХА-18. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям.
Изготовитель
Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»)
Юридический адрес:103460, г. Москва, Зеленоград, корп. 1213, кв. 135
Местонахождение: 124460, г. Москва, проезд 4922, д.4, стр.3.
тел. (495) 225-30-17, многоканальный (495) 745-05-84 факс (495) 745-05-83
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение «Государственный региональный центр стандартизации, метрологии и испытаний в
Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»).
Аттестат аккредитации Госреестр № 30083-08, действителен до 01 января 2014 г.
Юридический и почтовый адрес: пгт Менделеево, Солнечногорский р-н, Московская
обл., 141570
тел. (495) 994-22-10 факс (495) 994-22-11,
http:/
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________ 2013 г.
