Измерители артериального давления крови (тонометры) электронные автоматические с принадлежностями Geratherm wristwatch KP 6130, ГРСИ 23812-13
Номер госреестра:
23812-13
Наименование СИ:
Измерители артериального давления крови (тонометры) электронные автоматические с принадлежностями
Обозначение типа:
Geratherm wristwatch KP 6130
Производитель:
Фирма "Geratherm Medical AG", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52159
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители артериального давления крови (тонометры) электронные
автоматические "Geratherm wristwatch KP 6130" c принадлежностями
Назначение средства измерений
Измерителиартериальногодавлениякрови(тонометры)электронные
автоматические "Geratherm wristwatch KP 6130" c принадлежностями (в дальнейшем –
ИАД) предназначены для косвенного измерения систолического и диастолического
давления, а также частоты пульса осциллометрическим методом.
Описание средства измерений
Принцип действия ИАД заключается в измерениях систолического (верхнего) и
диастолического (нижнего) давления крови в сосудистой системе организма человека, на
основании которых делается заключение о состоянии сердечнососудистой системы
человека.
Принцип действия тонометра "Geratherm wristwatchKP 6130" основан на
использовании метода анализа осцилляций давления в компрессионной манжете,
охватывающей запястье руки человека. Описываемый ИАД использует метод измерения с
применением системы измерения „fuzzy logic“.
При этом методе в процессе измерения с помощью микропроцессора и воздушного
насоса в манжете создается давление, заведомо превышающее систолическое значение
давления крови в руке. Затем давление воздуха плавно снижается за счет его стравливания из
манжеты. Посредством автоматического анализа параметров осцилляций определяются
моменты начала осцилляций (при этом значение давления в манжете соответствует
систолическому давлению в руке) и окончания осцилляций (значение давления в манжете
соответствует диастолическому давлению в руке). Измеренные значения давления в эти
моменты и являются результатами измерений артериального давления, которые
запоминаются в выбранной ячейке памяти и индицируются на жидкокристаллическом
дисплее с указанием времени и даты измерений. Измеряется также частота следования
осцилляций, которая равна частоте пульса. Если первоначально созданное в манжете
давление ниже уровня артериального давления крови у пациента, автоматически
происходит одна или несколько подкачек воздуха в манжету, пока уровень давления в ней не
будет достаточен для начала измерений.
ИАД имеет ячейку памяти на 42 измерения.
ИАД снабжен электронным управлением уровня накачки манжеты “fuzzy logiс”.
ИАД обеспечивает отображение на дисплее текущего
значения даты и времени и
регистрацию даты и времени измерения.
Конструктивно ИАД выполнен в виде портативного прибора. Питание – от 2
батарей типа ААА.
Корпус ИАД выполнен из пластмассы.
Внешний вид ИАД представлен на Фото 1.
Лист № 2
Всего листов 5

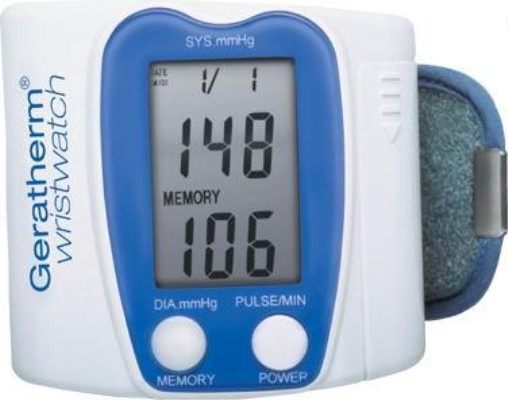

Фото 1.
Внешний вид Измерителя артериального давления крови (тонометра) электронного
автоматического "Geratherm wristwatch KP 6130"
Программное обеспечение
Автоматическое измерение давления.
Процесс измерения происходит под контролем ПО полностью автоматически и
состоит из следующих этапов:
1. Автоматическое тестирование работоспособности ИАД.
2. Нагнетание воздуха в манжету.
3. Анализ достаточности уровня давления в манжете и необходимости подкачки
воздуха.
4. Процесс измерения давления и пульса.
5. Выдача результатов измерения на дисплей.
6. Запоминание результатов измерения в ячейке памяти.
7. Автоматическое отключение прибора через 150 секунд после окончания измерения.
Функция «fuzzy logic».
При нажатии на кнопку «Power» (Вкл/выкл) после завершения автоматического
тестированияпри нагнетании воздуха в манжету ПО отслеживает уровень давления
воздуха в манжете и его соответствиеуровню артериального давления крови в руке
человека.ПринедостаточномдавлениивманжетеПОвыдаеткомандуна
дополнительную подкачку воздуха в манжету, происходит повторный сравнительный
анализ уровней давлений и далее начинается процесс измерения или дополнительная
подкачка воздуха в манжету. Дополнительные подкачки воздуха проводятся, если
артериальное давление в руке выше нормального уровня давления. По окончанию
измерения результаты и некоторые символы выводятся на дисплей.
Определение аритмии.
В процессе измерения ПО анализирует равномерность сердечных сокращений
(пульса) и выдачу на дисплей мигающего символа «сердечко» и звукового сигнала.
Лист № 3
Всего листов 5
При отсутствии аритмии мигание и звуковой сигнал производятся равномерно.
При аритмии – неравномерно, что фиксируется пользователем прибора визуально и
акустически.
В случае обнаружения неравномерного пульса ПО по окончанию измерения выдает
команду на индикацию символа аритмии на дисплей прибора.
Запоминание результатов измерений.
Результаты измерения автоматически записываются в ячейку памяти. В ячейке
памяти может быть сохранено до 42 записей результатов измерений. При наступлении
42–го измерения происходит частичное обновление памяти на одно измерение таким
образом, что в ячейке памяти всегда присутствуют 42 последних измерений.
Микропроцессор, обеспечивающий работуПО,выполнен в виде Чипа,
конструктивно изолирован и не может быть подвержен какому-либо функциональному
изменению.
Идентификационные данные ПО
2008 KP
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификацион-
ный номер)
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Wristwatch
2008 KP
Wristwatch
2008 KP hex
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
-
Организуется
при
формировании
исполняемых
кодов
Уровень защиты по МИ3286-2010 - А.
Метрологические и технические характеристики
20 ÷300
± 3
40 ÷200
± 5
1 (1)
3
42
78 ×74 × 30
130
Диапазон измерений давления в манжете, мм рт.ст.
Пределы допускаемой основной абсолютной погрешности
измерения давления воздуха в манжете, мм рт.ст.
Диапазон измерений частоты сердечных сокращений, уд/мин
Пределы допускаемой основной относительной
погрешности измерения частоты сердечных сокращений, %
Разрешение индикатора, мм рт.ст., (уд/мин)
Напряжение питающих батарей, В
Максимальное количество измерений сохраняемых в памяти
Габаритные размеры, мм, не более
Масса, г, не более
Условия эксплуатации:
Температура окружающего воздуха, °С
Относительная влажность, %, не выше
от +10 до +40
85
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится в Руководстве по эксплуатации типографским
способом.
Комплектность средства измерений
1. Измеритель артериального давления "Geratherm wristwatch KР 6130" c
компрессионной манжетой
2. Элементы питания типа ААA по 1,5В в количестве 2-х шт
3. Футляр
4. Руководство по эксплуатации
5. Методика поверки.
Поверка
осуществляется по документу МП trial-13 "Измерителm артериального давления
крови (тонометр) электронныq автоматическиq "Geratherm wristwatch KP 6130" c
принадлежностями. Методика поверки", утвержденному ГЦИ СИ АНО ВНИИИМТ
06.05.2013 г.
Основные средства поверки:
- задатчик давления автоматический – предел измерений 400 гПа (300 мм рт.ст.),
класс точности 0,1;
- установка для проверки каналов измерения частоты пульса измерителей
артериального давления УПКЧП, пределы допускаемой основной относительной
погрешности задания частоты следования импульсов ±1,5%.
Сведения о методиках (методах) измерений:
«Измерители артериального давления крови (тонометры) электронные автоматические
"Geratherm wristwatch KP 6130" c принадлежностями. Руководство по эксплуатации».
требования к
электронным
Нормативныеитехническиедокументы,устанавливающие
измерителям артериального давлениякрови(тонометрам)
автоматическим "Geratherm wristwatch KР 6130"
1. ГОСТ Р 50444-92 «Приборы, аппараты и оборудование медицинские. Общие
технические требования»
2. ГОСТ Р 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические.
Часть 1. Общие технические требования»
3. ГОСТ Р 51959.1-2002 (ЕН 1060-1-96) «Сфигмоманометры (измерители
артериального давления) неинвазивные. Часть 1. Общие требования»
4. ГОСТ Р 51959.3-2002 (ЕН 1060-3-97) «Сфигмоманометры (измерители
артериального давления) неинвазивные. Часть 3. Дополнительные требования к
электромеханическим системам измерения давления крови»
5. ГОСТ28703-90«Приборыавтоматическиеиполуавтоматическиедля
косвенного измерения артериального давления. Общие технические требования и
методы испытаний»
6. Техническая документация фирмы Geratherm Medical AG
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности в области здравоохранения.
Лист № 5
Всего листов 5
Изготовитель
Фирма «Geratherm Medical AG», Германия
Адрес: Fahrenheitstraβe 1, 98716 Geschwenda Germany,
Телефон: +49 (0) 36205980, Факс +49 (0) 3620598116
E-mail:
,
Заявитель
ООО «ГераМед», г. Москва
Адрес: 123430, г. Москва, 3-й Митинский пер., д. 7, кв. 274.
Тел./факс: (495) 759-71-68, Е-mail:
.
Испытательный центр
ГЦИ СИ АНО «ВНИИИМТ», Регистрационный номер 30136-09
129301, г. Москва, ул. Касаткина, д.3,
тел. (499) 187-37-23, E:mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_
»
2013 г.
