Стандарты частоты и времени водородные Ч1-76А, ГРСИ 23671-14
Номер госреестра:
23671-14
Наименование СИ:
Стандарты частоты и времени водородные
Обозначение типа:
Ч1-76А
Производитель:
АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.08.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56792/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стандарты частоты и времени водородные Ч1-76А
Назначение средства измерений
Стандарты частоты и времени водородные Ч1-76А (далее – стандарты Ч1-76А,
приборы)предназначеныдляиспользованиявкачествеисточникавысокоточных,
высокостабильных по частоте, спектрально чистых синусоидальных сигналов с частотой 5 МГц
и импульсных сигналов времени с периодом 1 с.
Описание средства измерений
Конструктивно стандарт Ч1-76А выполнен в виде настольного прибора. Габариты
прибора позволяют устанавливать его в стандартную радиотехническую стойку.
Стандарт Ч1-76А состоит из следующих основных блоков: квантового водородного
дискриминатора с блоком управления термостатами и стабилизатором пучка, блоком АПЧ,
блока управления и контроля блока питания.
Общийвидприбораиместананесениязнакаутверждениятипа
и знака поверки представлены на рисунке 1.

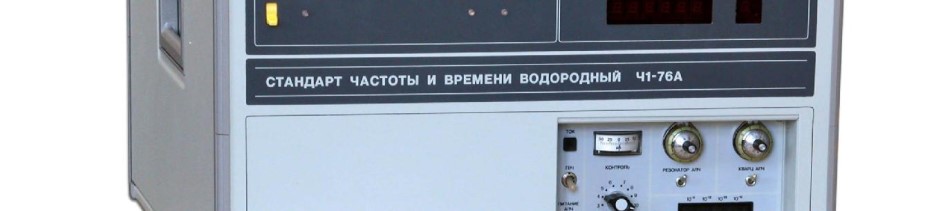

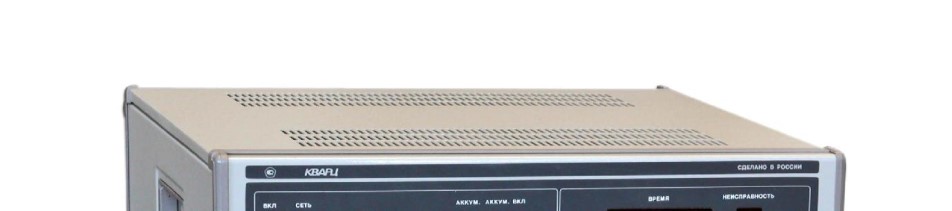

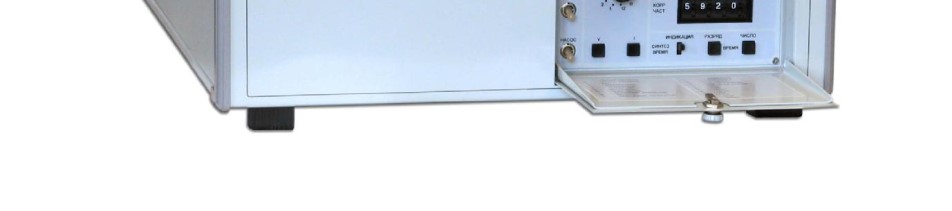

Рисунок 1 – Общий вид стандарта Ч1-76А
* место нанесения знака утверждения типа
** – место нанесения знака поверки
*
**
Лист № 2
Всего листов 6
Принцип действия стандарта Ч1-76А основан на автоподстройке частоты кварцевого
генератора к частоте линии излучения атомов водорода квантового дискриминатора. При этом
влияние медленных флуктуаций частоты fрезонатора дискриминатора на линию излучения
устраняется путем подстройки частоты резонатора к частоте кварцевого генератора. Так как в
дискриминаторе уровень мощности, излучаемой атомами водорода, меньше суммарной
мощности потерь, для индикации спектральной линии и для подстройки частоты резонатора в
резонатордискриминаторавводитсяфазо
-
модулированныйсигналвозбуждения.
Фазо
-
модулированный сигнал возбуждения формируется блоком автоматической подстройки
частоты путем модуляции сигнала 5 МГц частотой 12,5 кГц, последующим умножением этого
сигнала на 20 и смешиванием его с сигналом частотой 20,4 МГц, вырабатываемым
перестраиваемым синтезатором. Окончательно сигнал возбуждения с частотой 1420,4 МГц
выделяется непосредственно в резонаторе дискриминатора при взаимодействии 14
-
ой
гармоники сигнала 100 МГц и сигнала синтезатора.
При взаимодействии с атомной линией и резонатором дискриминатора фазо-
модулированный сигнал преобразуется в амплитудно
-
фазо
-
модулированный. Амплитуда и
фаза огибающей этого сигнала несет информацию об отклонении частоты кварцевого
генератора от частоты линии излучения атомов водорода и об отклонении частоты резонатора
отчастотыкварцевогогенератора.Свыходадискриминатора
амплитудно
-
фазо
-
модулированный сигнал вновь поступает в блок АПЧ, где происходит его
усиление, преобразование и детектирование. После амплитудного детектора сигнал частотой
12,5 кГц поступает на селективный усилитель, выход которого соединен с двумя
фазовращателями. С помощью фазовращателей разделяются сигналы расстройки резонатора и
кварцевого генератора. Сигналы с фазовращателей поступают на два синхронных детектора, на
которые одновременно подается опорный сигнал с частотой 12,5 кГц. После синхронных
детекторов сигналы поступают на два интегрирующих усилителя. Выходные сигналы
интегрирующих усилителей являются сигналами, управляющими частотой резонатора и
кварцевого генератора.
Блок управления и контроля предназначен для индикации режимов работы отдельных
узлов стандарта Ч1-76А и индикации кода текущего времени на цифровом табло прибора, а
также индикации возникающих неисправностей, и обеспечивает также управление работой
прибора дистанционно по каналу общего пользования (КОП).
Блок питания обеспечивает питающими напряжениями все блоки и узлы прибора.
Схема пломбировки прибора от несанкционированного доступа представлена на
рисунке 2.

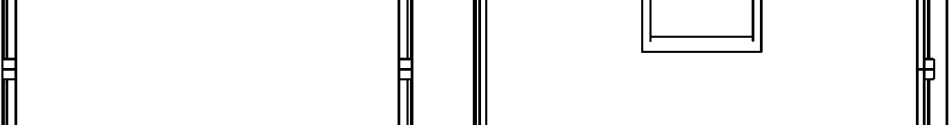

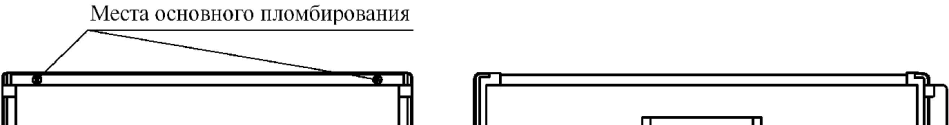

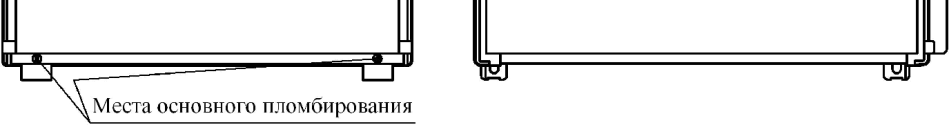

Рисунок 2 – Схема пломбировки от несанкционированного доступа
Лист № 3
Всего листов 6
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблицах 1, 2.
1,5∙10
-12
5∙10
-13
2∙10
-13
5∙10
-14
3∙10
-14
1∙10
-14
Значение
5
±1,5∙10
-12
2∙10
-13
±3∙10
-15
±2∙10
-14
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальное значение частоты выходных синусоидальных сигналов, МГц
Пределы допускаемой основной относительной погрешности по частоте
Нестабильность частоты выходных синусоидальных сигналов (среднее
квадратическое относительное двухвыборочное случайное отклонение
частоты), не более, при времени измерения:*
1 с
10 с
100 с
1000 с
1 ч
1 сут
Относительная погрешность воспроизведения частоты от включения к
включению, не более
Пределы допускаемого среднего относительного изменения частоты
выходных сигналов за 1 сутки
Пределыдопускаемогодополнительногоотносительногоизменения
частоты при изменении температуры окружающей среды (ТКЧ) в
диапазоне рабочих температур, 1 /ºС
Разрешающая способность корректора частоты при диапазоне перестройки
частоты корректором 1∙10
-10
1∙10
-14
от 0,8 до 1,2
-110
-90
-110
-125
-145
-150
Эффективное значение напряжения выходных сигналов с частотой 5 МГц
на нагрузке (50 ± 5) Ом, В
Уровень гармонических составляющих в выходном сигнале с частотой
5 МГц, дБ, не более
Уровень негармонических составляющих в спектре выходного сигнала
5 МГц в диапазоне (10-10000) Гц, дБ, не более
Уровень фазовых шумов (отношение шум/сигнал) в спектре выходного
сигнала 5 МГц, дБ/Гц, не более:
при отстройке от несущей:
10 Гц
100 Гц
1 кГц
10 кГц
Параметры выходных импульсных сигналов времени с периодом 1 с:
- амплитуда напряжения на нагрузке (50 ± 5) Ом, В, не менее2,5
- полярностьположительная
- длительность импульсов, мкс от 10 до 20
- длительность фронта импульсов, нс, не более30
___________
*Нестабильностьчастотыобеспечиваетсяприточностиподдержанияокружающей
температуры ± 1 ºС в любой точке диапазона рабочих температур.
Лист № 4
Всего листов 6
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
220
±
22
50
±
2,5
от 22 до 30
135
90
302
481
555
51
от +5 до +40
до 80
от 84 до 106
9000
12.2.091-2012, степень
- напряжение постоянного тока, В
Потребляемая мощность от сети переменного тока, В·А, не более
Потребляемая мощность от источника постоянного тока, Вт, не более
Габаритные размеры средства измерений, мм, не более
- высота
- ширина
- длина
Масса, кг, не более
Рабочие условия применения:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре 25 ºС, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
По требованиям безопасности прибор соответствует ГОСТ
загрязнения 2, категория измерений 1.
Знак утверждения типа
наносится в правом верхнем углу лицевой панели прибора сеткографическим способом и на
титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измерений
Комплект поставки стандарта приведён в таблице 3.
Таблица 3 – Комплектность стандарта частоты и времени водородного Ч1-76А
Наименование, типОбозначениеКол-воПримечание
1 Стандарт частоты и
времениЕЭ2.721.655-011
водородный Ч1-76А
2 Комплект ЗИП-О:ЕЭ4.067.1221
1) узел печатный ЕЭ3.665.445-041
2) узел печатныйЕЭ3.668.7871
3) кабель соединительныйЕЭ3.854.8521
4) кабель соединительныйЕЭ3.854.8581
5) кабель соединительныйЕЭ3.854.8801
6) кабель соединительныйЕЭ4.895.3111
7) кабель соединительныйЕЭ4.895.3121
8) вилка ЯНТИ.434427.013-01 1 Для сети 220 В 400 Гц
вилка ЯНТИ.434427.013-02 1 Для сети 115 В 400 Гц
9) вставки плавкие
ВП2Б -1 В - 1 А - 250 В ОЮ0.481.005 ТУ-Р 5
ВП2Б -1 В - 2,5 А - 250 В ОЮ0.481.005 ТУ-Р 10
ВП2Б - 1 В - 5,0 А - 250 В ОЮ0.481.005 ТУ-Р 5
ВП2Б - 1 В - 0,25 А - 250 В ОЮ0.481.005 ТУ-Р 5
10) ящикЕЭ4.162.030-061
3 Ящик укладочный ЕЭ4.162.4411
4 Руководство по эксплуатации ЕЭ2.162.655-01РЭ1
5 Формуляр ЕЭ2.721.655-01ФО1
Лист № 5
Всего листов 6
Поверка
осуществляется по документу ЕЭ2.721.655-01РЭ «Стандарт частоты и времени водородный
Ч1-76А. Руководство по эксплуатации», раздел 6 «Поверка стандарта», утвержденному
ФБУ «Нижегородский ЦСМ» 04 июня 2014 г. и ГЦИ СИ
ФБУ «ГНМЦ» Минобороны России 19
августа2014 г.
Основные средства поверки:
ВторичныйэталонединицычастотыВЭТ1-20поГОСТ 8.129-2014«ГСИ.
Государственная поверочная схема для средств измерения времени и частоты», суммарная
погрешность не более 5·10
-14
; среднее относительное изменение частоты за 1 сут на интервале
между коррекциями частоты ± 2·10
-16
.
Компаратор частотный Ч7-46 (рег. № 25114-03), частота входного сигнала 5 МГц;
погрешность измерения не более: за
1 с - 7·10
-14
; за 10 с - 1·10
-14
; за 100 с - 3·10
-15
; за 1 ч - 3·10
-
16
.
Милливольтметр В3-52/1 (рег. №
6493-78),
диапазон частот от
5 до 100 МГц, пределы
измерения напряжения (1 ± 0,2) В, погрешность измерения напряжения ± 4 %.
Осциллограф универсальный С1-65А (рег. № 3371-72), полоса пропускания (0
-
10) МГц,
коэффициент отклонения 0,5 В/дел, погрешность ± 6 %.
Частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83), интервалы
времени (0-2·10
4
) с, разрешающая способность 1 нс.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристикповеряемых стандартовЧ1-76А стребуемой точностью.
Знак поверки наносится на свидетельство о поверке и лицевую панель стандарта
Ч1-76А.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к стандартам
частоты и времени водородным Ч1-76А
ГОСТ 23512-98 Стандарты частоты и времени. Общие технические требования и методы
испытаний
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерения
времени и частоты
ЕЭ2.721.655-01ТУ Стандарт частоты и времени водородный Ч1-76А. Технические
условия
Изготовитель
Акционерноеобщество«Нижегородскоенаучно-производственноеобъединение
имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: 603950, г. Нижний Новгород, проспект Гагарина, 174
Телефон: (831) 465-16-24, факс: (831) 466-66-00
Е-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологиии испытаний вНижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Тел. (831) 428-78-78, факс (831) 428-57-48
E-mail:
Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47720-11 | Измерители частоты автоциркуляции | ASTR-М | ООО "ТИЭМ", г.Томск | 2 года | Перейти |
| 42462-09 | Измерители текущих значений времени и частоты электросети | ИВЧ-1 | ООО "Децима", г.Москва | 1 год | Перейти |
| 31222-06 | Стандарты частоты рубидиевые | FS 725 | Фирма "Stanford Research Systems, Inc.", США | 1 год | Перейти |
| 52971-13 | Датчики частоты вращения магнитные | JAQUET DSE 1810.13 AHZ | Фирма "JAQUET Technology Group", Швейцария | 2 года | Перейти |
| 4583-74 | Измерители группового времени запаздывания | Ф4-5, Ф4-6 | П/я В-2703 (Завод "Маяк"), г.Курск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
