Номер госреестра:
23586-07
Наименование СИ:
Микроомметры энергетика
Обозначение типа:
МЭН-3
Производитель:
ООО "ППП "КБ Прибор", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29240
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроомметры энергетика МЭН-3
Назначение средства измерений
Микроомметры энергетика МЭН-3 (далее по тексту - приборы) предназначены для
измерения активных сопротивлений токоведущих частей электрооборудования.
Описание средства измерений
Принцип действия прибора основан на использовании закона Ома при пропускании тока
через подлежащую измерению часть (элемент) электрооборудования.
Микроомметр энергетика МЭН-3 представляет собой микропроцессорную систему с
управляемымгенераторомтока,эталоннымсопротивлениемианалого-цифровым
преобразователем. Измерение производится методом сравнения падения напряжения на
эталонном сопротивлении, встроенным в прибор и измеряемым сопротивлением, включаемым
последовательно в токовую цепь управляемого генератора тока. Амплитуда тока в токовой
цепи задается в зависимости от диапазона измеряемого сопротивления.
Микроомметр энергетика МЭН-3 изготовлен в термостатированном металлическом
корпусе переносного типа, на передней панели которого расположены устройство индикации,
клавиатура управления, клеммы для подключения четырех изолированных измерительных
проводников и кабеля электропитания прибора, клемма заземления и предохранитель.
Прибор работает в трех режимах:
1) подготовка;
2) измерение сопротивления с индуктивной составляющей;
3) измерение сопротивления, не имеющего индуктивной составляющей.

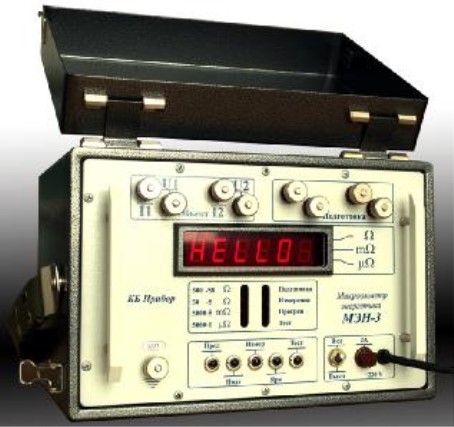

Внешний вид прибора представлен на рисунке 1.
Рисунок 1. Внешний вид микроомметра энергетика МЭН-3
Пломба со знаком
поверки
Лист № 2
Всего листов 3
дополнительные
от 1 мкОм до 5 мОм
от 5 мОм до 5 Ом
220 ± 22
50 ± 0,5
Вид изделия
от минус 40 до 40
не более 90
Метрологические и технические характеристики
Таблица 1
Значение характеристики
Наименование характеристики
Диапазоны измерения сопротивления, Ом:
основные
от 5 Ом до 50 Ом
от 50 Ом до 500 Ом
±0,2 %, относительная
±0,3 мкОм, абсолютная
Пределы допускаемой погрешности измерения
сопротивления:
в диапазоне от 150 мкОм до 500 Ом
в диапазоне от 1 мкОм до 150 мкОм
Ток, протекающий через подлежащую измерению
часть электрооборудования, А:
в диапазоне от 1 мкОм до 5 мОм
в диапазоне от 5 мОм до 5 Ом
в диапазоне от 5 Ом до 50 Ом
в диапазоне от 50 Ом до 500 Ом
10 ± 3
1 ± 0,3
0,1 ± 0,03
0,01 ± 0,003
20
2,5
горизонтальное
5
220
Время установления рабочего режима, мин, не более
Время установления показаний, мин, не более
Нормальное рабочее положение
Электропитание – сеть переменного тока:
напряжение, В
частота, Гц
коэффициент искажения кривой напряжения,
%, не более
Мощность потребления в режиме измерения,
В·А, не более
Габаритные размеры, мм
(длина × ширина × высота)
Масса, кг, не более
350 × 290 × 240
20
восстанавливаемое,
однофункциональное
10000
10
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Рабочие условия применения:
температура окружающей среды, °C
относительная влажность воздуха, %
(при температуре +25 °C)
атмосферное давление, кПа
от 70 до 106,7
Знак утверждения типа
наносят на переднюю панель прибора методом шелкографии и на титульный лист руководства
по эксплуатации печатным способом.
Лист № 3
Всего листов 3
Обозначение
МЭН-3
Количество
1
1
Комплектность средства измерений
Таблица 2
Наименование
Микроомметр энергетика
Руководство по эксплуатации
Формуляр
Методика поверки
МЭН3.00.00.00.00 РЭ
МЭН3.00.00.00.00 ФО
МП 39-262-2002
1
Поверка
осуществляется по документу «ГСИ. Микроомметр энергетика МЭН-3. Методика поверки»
МП 39-262-2002, утвержденному УНИИМ в 2002 г.
Методики (методы) измерений
Методика измерений входит в состав руководства по эксплуатации
МЭН3.00.00.00.00 РЭ
Нормативные документы, устанавливающие требования к микроомметрам энергетика
МЭН-3
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ТУ 4221-021-26289848-2007 Микроомметр энергетика МЭН-3. Технические условия».
Рекомендация по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством РФ требований по промышленной безопасности и эксплуатации опасного
производственного объекта.
Изготовитель
Общество с ограниченной ответственностью Проектно-производственное предприятие
«КБ Прибор» (ООО ППП «КБ Прибор»)
620249, г. Екатеринбург, пер. Автоматики, 4, корп. 2
Тел./факс (343) 383-48-32
E-mail:
Испытательный trial
ГЦИ СИ ФБУ «УРАЛТЕСТ»
620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д.2а
тел./факс (343) 350-25-83, 350-40-81 e-mail:
регистрационный №30058-08, срок действия до 01.12.2013
Ф.В.Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«_____» ______________ 2013 г.
