Наименование СИ:
Теплосчетчики
Обозначение типа:
СТЭ-0115
Производитель:
ООО "Владимирский завод "Эталон", г.Владимир
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.11.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики СТЭ-0115
Назначение средства измерений
Теплосчетчики СТЭ-0115 (далее – теплосчетчики) предназначены для измерений количества
теплоты (тепловой энергии), объема, массы и параметров теплоносителя в водяных системах
теплоснабжения.
Описание средства измерений
Принцип действия теплосчетчиков основан на преобразовании вычислителем сигналов, посту-
пающих от измерительных преобразователей, в информацию об измеряемых параметрах тепло-
носителя с последующим вычислением на основании известных зависимостей количества теп-
ловой энергии.
Теплосчетчик состоит из серийно выпускаемых изделий (тепловычислителя, измерительных
преобразователей температуры, расхода и давления).
Теплосчетчик комплектуется следующими средствами измерений:
- Тепловычислитель (одна из указанных моделей):
- СПТ 941 ТУ 4217-019-23041473-98;
- СПТ 961 ТУ 4217-019-23041473-98
- Первичный преобразователь расхода ПРЭ-0114, ТУ4213-026-02566817-2003;
- Расходомер электромагнитный РЭУ-0114, ТУ4213-014-02566817-2002;
- Комплект термометров сопротивления платиновых для измерения разности температур
КТСПР-001, ТУ ДДЖ 2.821.000;
- Датчики давления с выходным сигналом 4-20 мA, с условным давлением до 1,6 МПа.
В комплект теплосчетчика могут входить другие средства измерений, аналогичные перечис-
ленным по своим характеристикам, удовлетворяющие требованиям ТУ 4217-015-02566817-2002
и имеющие действующие свидетельства об утверждении типа СИ и степень защиты программ-
ного обеспечения не ниже «высокого».

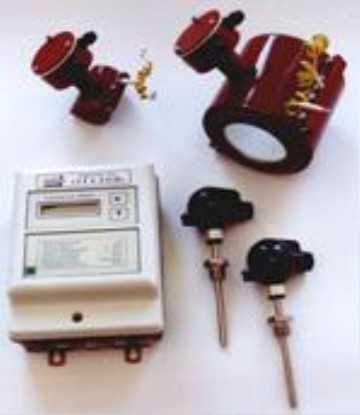

Рис. 1 Вид преобразователя теплосчетчика СТЭ-0115
Приложение к свидетельству № 36971
об утверждении типа средств измерений
Места пломбировки
Лист № 2
Всего листов 5
Программноеобеспечение
Теплосчетчикиимеютвстроенноепрограммноеобеспечение. Встроенноепрограммноеобеспечениереа-
лизуетфункциивычисления, диагностики, управления, отображения, архивированияипередачиданных
согласноэксплуатационнойдокументации.
ИдентификационныеданныеПОприведенывтаблице1.
Таблица 1.
Значение
-*
-*
Идентификационныеданные (признаки)
ИдентификационноенаименованиеПО
- ТепловичислителиСПТ961
- ТепловычислителиСПТ 941
Номерверсии (идентификационныйномер) ПО
- ТепловичислителиСПТ961
- ТепловычислителиСПТ 941
02
1.0.х.х.хх
ЦифровойидентификаторПО
- ТепловичислителиСПТ961
- ТепловычислителиСПТ 941
Другиеидентификационныеданные
2B12 (алгоритм: суммапомодулю 2
16
)
27А5 (CRC16)
-
Примечание: * - ПОнеимеетидентификационногонаименования;
Степень защиты программного обеспечения теплосчетчика от преднамеренных или непреднамеренных
измененийсоответствуетуровню «высокий» поР50.2.077-2014.
Влияниепрограммногообеспеченияучтенопринормированииметрологическиххарактеристик.
Метрологические и технические характеристики
Теплосчетчики в соответствии с ГОСТ Р 51649-2000 относятся к классу В.
Основные метрологические и технические характеристики приведены в таблицах 2 - 6.
±
(3 +4
D
t
Н
/
D
t + 0,02 G
В
/ G)
±
(0,4+0,002 t)
±
2
Таблица 2. Метрологические характеристики теплосчетчика
Наименование характеристики
Значение характеристики
Пределы допускаемой относительной погрешности ко-
личества теплоты (тепловой энергии), %
Диапазон измерений температуры,
о
С
от 0 до 160
Пределы допускаемой абсолютной погрешностипри
измерении температуры,
о
С
Значение разности температур
D
t теплоносителя в по-
дающем и обратном трубопроводах,
о
С:
наименьшее,
D
t
Н
;
2
наибольшее,
D
t
В
155
Пределы допускаемой абсолютной погрешностипри
измерении разности температуры,
о
С
±
(0,1+0,002
D
t)
Пределы допускаемой относительной погрешности при
±
6
±
2
измерении расхода (объема) и массы теплоносителя, %:
(от1 до 2)% G
В
(от 2до 100)% G
В
Пределы допускаемой приведенной погрешности при
измерении давления, %
Лист № 3
Всего листов 5
±
0,1
Пределы допускаемой относительной погрешности при
измерении времени, %
где: t - значение температуры теплоносителя,
о
С;
D
t - значение разности температур теплоносителя в подающем и обратном трубопрово-
дах, °С;
G, G
В
- значения расходатеплоносителяиегонаибольшеезначениевподающемтрубопроводе, м
3
/ч
от 5 до 50
не более 80
от 84 до 106,7
Таблица 3. Технические характеристики теплосчетчика
Значение характеристики
220
+22
-33
50±1
Наименование характеристики
Напряжение питания переменного тока, В
Частота напряжения питания, Гц
Масса, кг, не более
Тепловычислитель
СПТ 941/961;
Первичный преобразователь расхода ПРЭ-0114
2
10,5
Расходомер электромагнитный РЭУ-011412,8
0,45
КТСПР-001
Габаритные размеры, (длина)х(ширина)х(высота), мм, не более
Тепловычислитель
СПТ 941/961;
Первичный преобразователь расхода ПРЭ-0114
244х220х70
170х210х250
Расходомер электромагнитный РЭУ-0114170х200х340
185х90х90
КТСПР-001
Условия эксплуатации теплосчетчика:
- диапазон температуры окружающего воздуха,
°
С
- относительная влажность воздуха при температуре 35
°
С, %
- диапазон атмосферного давления, кПа
Средний срок службы теплосчетчика, лет12
Тепловычисли-
тель
Датчик
давления
Таблица 4. Количество каналов тепловычислителя
Количество каналов
СПТ941
СПТ961
Первичный
преобразова-
тель расхода
ПРЭ-0114
--
Расходомер
электромагнит-
ный
РЭУ-0114
1 - 2
1 - 4
Комплект термометров
сопротивления
КТСПР-001*
НСХ 100П
1
2
-
8
*комплект термометров КТСПР 001 состоит из двух термометров (для однотрубных систем
взамен комплекта применять один термометр);
Лист № 4
Всего листов 5
Диапазон измерений расхода тепло-
носителя, м
3
/ч
Диаметр
условного
прохода,
Dу, мм
Наибольшее значе-
ние температуры
теплоносителя, t
в
,
о
С
Условное давле-
ние теплоносите-
ля, не более,
МПа
Таблица 5. Диапазон измерений расхода в зависимости от диаметра условного прохода, услов-
ное давление и температура теплоносителя
Наименьшее Наибольшее
значение, G
Н
значение, G
В
15 0,05 5
25 0,16 16
32 0,25 25
500,550
1601,6
651,0 100
80 1,6 160
100 2,2 220
чсут.мес.
Таблица 6. Регистрация показаний параметров теплоносителя в электронном архивена ретро-
спективу
Архивные показания параметров
Сохранность по-
казаний при от-
Вычислительсреднечасовые,среднесуточные,среднемесячные,
ключении сетево-
го питания, лет
СПТ941 1080 185 48 12
СПТ961 840 300 24 12
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типо-
графическим способом и на лицевую панель тепловычислителя методом гравировки или иным
способом, обеспечивающим сохранность в течении всего срока службы.
Комплектность средства измерений
Паспорт
ДДЖ 3.484.001ПС
1 экз.
Методика поверки
ДДЖ 3.484.001МП
1 экз.
4217-002-17314062РЭ
1 экз.
Монтажный комплект
1 компл.
Согласно заказу
Наименование
Теплосчетчик
Обозначение
СТЭ-0115
Кол-во
1 шт.
Примечание
Согласно заказу
Руководство по эксплуата-
ции
Эксплуатационная докумен-
тация на составные части
1 экз.
Согласно комплекта по-
ставки каждой составной
части
Поверка
осуществляется по документу ДДЖ 3.484.001МП «Теплосчетчики СТЭ-0115. Методика повер-
ки», утвержденного ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 10.06.2002г.
Основные средства поверки:
- расходомерная поверочная установка с характеристиками не хуже: диапазон воспроизве-
дений расходов от 0,05 до 220 м
3
/ч, погрешность ± 0,5 %;
Лист № 5
Всего листов 5
- частотомер электронно-счетный Ч3-54. Режим непрерывного счета импульсов;
- магазин сопротивлений Р4831, предел измерений сопротивлений от 0,001 до 1·10
5
Ом,
класс точности 0,02;
- термостат нулевой, погрешность ± 0,02 °С;
- термостат паровой, погрешность ± 0,03 °С;
- термометр эталонный ПТС-10М 2-го разряда, диапазон измерений от 0 до 600 °С.
- средства поверки термопреобразователей сопротивления по ГОСТ 8.461-2009;
- средства поверки преобразователей давления по МИ 1997-89.
Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
СТЭ-0115
1. ГОСТР51649-2000 «Теплосчетчикидляводяныхсистемтеплоснабжения. Общиетехническиеусло-
вия»
2. ТУ 4217 - 015 -02566817 - 2002 «Теплосчетчики СТЭ-0115. Технические условия»
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
при учете количества энергетических ресурсов; осуществлении торговли.
Изготовитель
ООО «Владимирский завод «Эталон».
Адрес: 600036, г. Владимир, ул. Верхняя Дуброва, д.40
тел. (4922) 24-88-46, факс. (4922) 24-14-14
Испытательный центр
ГЦИ СИ ФГУ «Владимирский ЦСМ»
Адрес: 600022, г. Владимир, ул. Ново-Ямская, 73.
Телефон: (4922) 54-23-37, Факс: (4922) 54-23-37
E-mail:
Ф.В. Булыгин
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«___» _________2015 г.
