Номер госреестра:
23271-12
Наименование СИ:
Дымомеры
Обозначение типа:
OPA-100, OPA-8030
Производитель:
Фирма "Brain Bee S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47193
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дымомеры OPA-100, OPA-8030
Назначение средства применений
Дымомеры OPA-100, OPA-8030 предназначены для измерения дымности отработав-
ших газов дизельных двигателей.
Описание средства измерений
Принцип действия дымомеров OPA-100, OPA-8030 основан на оптико-физическом
взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.
Дымомерами OPA-100, OPA-8030 измеряется оптическая плотность поглощающего
слоя, которая автоматически преобразуется в единицы коэффициента поглощения света (м
-1
) и
единицы коэффициента ослабления света (%).
В качестве источника излучения используется светодиод с длиной волны 565 нм, а
приемника - кремниевый фотодиод.
Поглощающая ячейка представляет собой специальную кювету. Для отсечения отра-
ботанных газов на выходе кюветы используется воздушный поток, создаваемый специальным
вентилятором.
Конструктивно дымомеры OPA-100, OPA-8030 изготавливается в виде переносного
блока, включающего в себя кювету, блок источника и приёмника света, зеркало, вентиляторы
и нагревательный элемент. На передней панели расположено отверстие для присоединения
пробоотборного зонда. На задней панели расположены разъём для подключения к блоку ана-
лизатору выхлопных газов и порт RS-232.
Управление дымомерами осуществляется при помощи персонального компьютера
или портативного терминала.
Схема пломбирования дымомеров OPA-100, OPA-8030 от несанкционированного доступа:
Для предотвращения несанкционированного доступа к внутренним частям дымоме-
ров OPA-100, OPA-8030 производится пломбирование специального отверстия на боковой
панели в месте обозначенным «А».

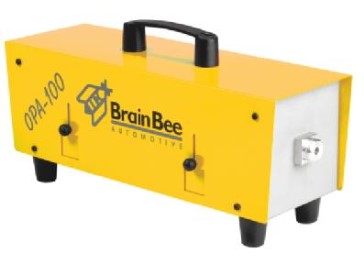

Фотография общего вида дымомеров OPA-100, OPA-8030:
А
Лист № 2
всего листов 3
Программное обеспечение
Программное обеспечение (далее – ПО) предназначено для взаимодействия узлов
дымомеровов OPA-100, OPA-8030, обработки, хранения, вывода измеренных данных и управ-
ления режимами измерений. Программное обеспечение также обеспечивает автоматическую
компенсацию изменения атмосферного давления.
Идентификационные данные программного обеспечения:
Наименование Идентификаци-Номер версииЦифровойАлгоритм вычисления
программногоонное наимено-программногоидентификатор цифрового идентифи-
обеспечениявание программ- обеспеченияпрограммногокатора программного
ного обеспеченияобеспеченияобеспечения
OMNIBUS800Pitcher 104.50.2202.1924 4613D8D9 CRC32
Программное обеспечение защищено от несанкционированного доступа и соответст-
вует уровню защиты «А» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
+5…+40
до 90
Значение
0 – 9,99
0 – 99,9
0,01
0,1
±0,05
±0,09
±2
300
12
Наименование характеристик
Диапазон измерений дымности:
- коэффициент поглощения света (k), м
-1
- коэффициент ослабления света (N), %
Дискретность отсчитывания измерений:
- коэффициент поглощения света (k), м
-1
- коэффициент ослабления света (N), %
Предел допускаемого значения абсолютной погрешности измерений, не более:
- коэффициент поглощения света (k), м
-1
в диапазоне (0,0 – 2,5) м-
1
в диапазоне (2,5 –9,99) м-
1
- коэффициент ослабления света (N), %
Времявыхода на режим (при температуре окружающей среды 20 °С), с, не более:
Напряжение питания, В, постоянного тока:
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
Габаритные размеры (ДхШхВ), мм, не более
Масса, кг, не более
200x140x430
5
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой
на корпус.
Комплектность средства измерений
Наименование
Дымомер
Пробоотборный зонд
Кабель передачи данных
Руководство по эксплуатации на русском языке
Методика поверки
Количество, ед.
1
1
1
1
1
Поверка
осуществляется по Р 50.2.065-2009 «Дымомеры оптические. Методика поверки».
Лист № 3
всего листов 3
Перечень основного оборудования необходимого для поверки:
- комплект нейтральных светофильтров КП-01, Госреестр № 21280-01, пределы до-
пускаемой абсолютной погрешности светового коэффициента направленного пропускания
±0,5 % по коэффициенту ослабления света.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Дымомеры OPA-100, OPA-8030. Руко-
водство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дымомерам
OPA-100, OPA-8030
1.
ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с вос-
пламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке
технического состояния»;
2. Технический регламент «О безопасности колесных транспортных средств», утвер-
жден постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720;
3.
Приказ Министерства промышленности Российской Федерации от 06 декабря 2011
г. №1677;
4. ГОСТ Р 41.24-2003 (Правила ЕЭК ООН N24) «Единообразные предписания, ка-
сающиеся: 1. Сертификации двигателей с воспламенением от сжатия в отношении дымности;
II. Сертификации автотранспортных средств в отношении установки на них двигателей с вос-
пламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации авто-
транспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV.
Измерения мощности двигателей»;
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление деятельности в области охраны окружающей среды;
- осуществление мероприятий государственного контроля (надзора).
Изготовитель
«Brain Bee S.p.A.», Италия
Via Quasimodo, 4/A
43126 PARMA PR - ITALY
Phone: +39 0521 954411, fax: +39 0521 954490
E-mail:
Заявитель
ООО «ТТС-Центр»
109387, г. Москва, ул. Ейская д.6, стр. 4
Тел.: +7 (495) 744-06-24, Факс: +7 (495) 744-0624
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м. п.«____» ___________ 2012 г.
Готовы поверить данное средство измерений.
