Номер госреестра:
23266-06
Наименование СИ:
Станции метеорологические
Обозначение типа:
М-49М
Производитель:
ОАО "Сафоновский завод "Гидрометприбор", г.Сафоново
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43962
об утверждении типа средств измерений
лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станции метеорологические М-49М
Назначение средства измерений
Станции метеорологические М-49М (далее - метеостанции) предназначены для дис-
танционного измерения скорости и направления воздушного потока (ветра), атмосферного
давления, температуры и относительной влажности воздуха, определения температуры точки
росы.
Описание средства измерений
Принцип действия метеостанций основан на преобразовании метеорологических пара-
метров: температуры и относительной влажности воздуха, атмосферного давления, скорости
и направления воздушного потока (ветра) в электрические величины, отсчитываемые визу-
ально по показаниям соответствующих цифровых табло, расположенных на пульте метео-
станции или дисплея персонального компьютера при применении прикладной программы
«МеteoSave».
Метеостанции изготавливаются в 5 вариантах исполнения, отличающихся комплекта-
цией.
Основными составляющими частями являются:
- датчик ветра малогабаритный ДВМ или датчик ветра М-127;
- блок датчиков температуры и влажности с защитой от солнечной радиации;
- измерительный пульт с датчиком атмосферного давления с цифровой индикацией ме-
теопараметров для применения в помещениях, или измерительный пульт для полевых усло-
вий, или метеоадаптер компьютерный, применяемый взамен измерительного пульта, пере-
дающий метеоинформацию от датчиков непосредственно на персональный компьютер (из-
мерительный пульт с датчиком давления без цифровой индикации);
- штатив (мачта-тренога) для полевого варианта метеостанции;
- кабельный комплект.

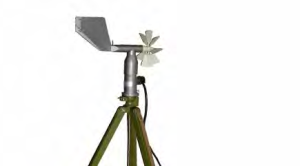

Чувствительным элементом первичного преобразователя скорости воздушного потока
(ветра) служит восьмилопастная вертушка, а для определения направления – флюгарка. Вер-
тушка и флюгарка выполнены в виде самолетного фюзеляжа, который с помощью тройника
соединен с вертикальной неподвижной трубой основания, закрепляемой на конце мачты. В
зависимости от комплектации, в метеостанцию включается датчик ветра М-127 , либо датчик
ветра малогабаритный ДВМ, имеющие различные диапазоны и погрешность измерений ско-
рости ветра.
Вращение восьмилопастной вертушки и измерение положения флюгарки относительно
неподвижного основания преобразуются в электрические импульсы с помощью импульсато-
ров, построенных на герконах. Значения скорости и направления
воздушного потока на выходе датчика представляются в виде частоты следования и фазово-
го сдвига между сериями электрических импульсов.
Первичный измерительный преобразователь (ПИП) канала измерений относительной
влажности воздуха представляет собой сорбционно-емкостной чувствительный элемент,
принцип действия которого основан на зависимости диэлектрической проницаемости поли-
мерного влагочувствительного слоя от влажности окружающей воздушной среды. Чувстви-
тельный элемент включен в цепь электрического генератора, частота которого изменяется
пропорционально относительной влажности воздуха.
В качестве ПИП канала измерения температуры используется кварцевый резонатор,
преобразующий температуру окружающего воздуха в частоту электрического сигнала.
Лист № 2
всего листов 7
Температура точки росы влаги определяется программно на основе результатов изме-
рений относительной влажности и температуры воздуха.
Чувствительные элементы температуры и относительной влажности вместе со вторич-
ными преобразователями измерительных каналов помещены в кожухи и закреплены внутри
жалюзийной защиты от солнечного перегрева и атмосферных осадков.
В качестве ПИП канала измерения атмосферного давления используется кварцевый ре-
зонатор, преобразующий значения атмосферного давления в частоту электрического сигнала.
Обмен данными с персональным компьютером (в дальнейшем - ПК) производится по
последовательному интерфейсу RS 232. Специальное программное обеспечение, функцио-
нирующее на ПК, отображает и сохраняет результаты измерений метеорологических пара-
метров.

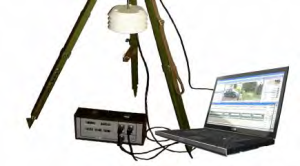

Внешний вид метеостанции показан на рисунке 1.
Программное обеспечение
Работой пульта управляет встроенный микроконтроллер. Защита программного обеспе-
чения осуществляется путем записи бита защиты при программировании микроконтроллера.
Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация
программного обеспечения умышленная или неумышленная невозможна. Снять бит защиты
можно только при полной очистке памяти микроконтроллера вместе с находящейся в ней
программой
Идентификационные данные программного обеспечения приведены в таблице 3.
Идентификационные данные программного обеспеченияТаблица1
Наименование
программного
обеспечения
М-49М
Идентификационное
наименование про-
граммного обеспече-
ния
М-49М
Номер версии (иден-
тификационный номер)
программного обеспе-
чения
3.x*
Алгоритм вычисления
цифрового идентифика-
тора программного обес-
печения
CRC32
Программный комплекс «МеteoSave»
1.3.1.0.x**CRC32
Просмотр
метеоданных
Сохранение ме-
теоданных
Просмотр
метеоданных
Сохранение
метеоданных
1.5.1.х***CRC32
Примечания
1 *3 является значимой частью номера версии, x≥ 1 обозначает модификации, заклю-
чающиеся в несущественных для основных технических характеристик изменениях и устра-
нениях незначительных программных дефектов.

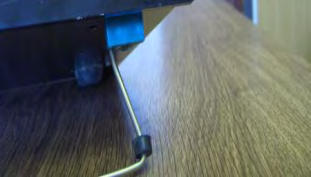

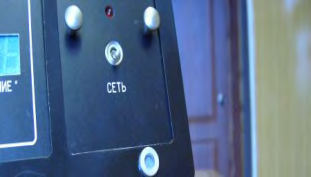

Стационарный вариантПолевой вариантМесто пломбирования
Рис. 1
Лист № 3
всего листов 7
2 **1.3.1.0 является значимой частью номера версии, x≥ 2 обозначает модификации,
заключающиеся в несущественных для основных технических характеристик изменениях и
устранениях незначительных программных дефектов.
3 ***1.5.1 является значимой частью номера версии, x≥ 0 обозначает модификации,
заключающиеся в несущественных для основных технических характеристик изменениях и
устранениях незначительных программных дефектов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 – В.
Метрологические и технические характеристики
35
15
Таблица 2
Значение параметра
Наименование параметра
Диапазон измерений скорости воздушного потока:
-при использовании датчика ветра М-127, м/с
- при использовании датчика ветра ДВМ, м/с
от 1,5 до 60
от 0,6 до 60
Диапазон измерений направления воздушного потока, градусы от 0 до 360
Диапазон измерений атмосферного давления, гПа (мм рт.ст.)
Диапазон измерений температуры воздуха,
º
С
Диапазон измерений относительной влажности воздуха, %
от 400 до 1060 (от 300 до 800)
от минус 50 до 50
от 30 до 98
± 10
Диапазон определения температуры точки росы,
º
Сот 5 до 50
Пределы допускаемой абсолютной погрешности при измере-
нии скорости воздушного потока:
- при использовании датчика ветра М-127, м/с± (0,5 + 0,05V)
- при использовании датчика ветра ДВМ, м/с ± (0,3 + 0,05V), где
V –значение скорости
Пределы допускаемой абсолютной погрешности при измере-
нии направления воздушного потока, градусы
Пределы допускаемой абсолютной погрешности при измере-
нии атмосферного давления, гПа (мм рт. ст.)± 2,0 (± 1,5)
Пределы допускаемой абсолютной погрешности при измере-
нии температуры воздуха,
º
С± 0,8
Пределы допускаемой относительной погрешности при изме-рении
относительной влажности воздуха, %±10
Пределы допускаемой абсолютной погрешности при опреде-
ление температуры точки росы,
º
С± 7,0
Порог чувствительности датчиков по скорости:
- при использовании датчика ветра М-127, не более, м/с0,8
- при использовании датчика ветра ДВМ, не более, м/с0,6
Порог чувствительности датчиков по направлению, не более,
м/с1,2
Электрическое питание:
от сети переменного тока частотой 50 ±1Гц, В
при питании от постоянного тока, В
220+22-33
12 ± 1 или 24 ± 1 (в зависимо-
сти от варианта исполнения)
Потребляемая мощность:
От сети переменного тока, В
∙
А, не более
От сети постоянного тока, Вт, не более
Условия эксплуатации:
Диапазон температур окружающего воздуха при влажности до
98 %, 0С (датчики стационарных и полевого вариантов испол- от минус 50 до 50
нения и пульт полевого варианта исполнения)
Лист № 4
всего листов 7
Диапазон температур окружающего воздуха при влажности до
80 %, 0С (пульт и метеоадаптер, предназначенные для эксплуа- от 5 до 40
тации в помещениях)
Средний срок службы, лет8
Средняя наработка на отказ, ч 16000
Габаритные размеры и масса составных частей метеостанций не превышает значений,
указанных в таблице 3.
Обозначение
составных частей
Наименование
составных частей
Таблица 3
ЯИКТ.301317.006
Штатив
Габаритные размеры,Масса,
мм, не более кг, не
длинаширинавысотаболее
1040
(1600)1851855,5
ЯИКТ.402139.002
3801944122,0
ЯИКТ.408715.001
2401972303,0
ЯИКТ.408715.002
ЯИКТ.468364.008
ЯИКТ.468364.008-01
ЯИКТ.468364.012
ЯИКТ.468364.013
ЯИКТ.685631.005
ЯИКТ.685631.005-03
ЯИКТ.685631.009
ЯИКТ.685631.015
ЯИКТ.685631.016
Л82.788.004
Л86.644.066
Л86.644.066-04
240 197 150 1,5
260 210 140 5,0
260 210 140 5,0
215 140 80 2,0
355 185 125 5,0
30000 Ø30 - 4,2
10000 Ø30 - 1,6
2000 40 20 0,05
2000 Ø30 - 0,1
20000 45 30 1,4
640 290 695 6,5
30000 30 60 3,8
10000 30 60 1,6
Датчик ветра малогабаритный
ДВМ
Блок датчиков температуры и
влажности ДТВ
Блок датчиков температуры и
влажности ДТВ
Пульт с датчиком давления
Пульт с датчиком давления
Метеоадаптер компьютерный
Пульт с датчиком давления
Кабель
Кабель
Кабель
Кабель
Кабель
Датчик ветра М-127
Кабель
Кабель
Блок электропитания
VN50A-220S24-CL
с сетевым шнуром
20075351,0
Знак утверждения типа
Знак утверждения типа наносится на фирменных планках, которые крепятся на датчиках,
пульте (метеоадаптере компьютерном) в указанных на чертежах местах, фотохимическим
способом, тиснением или другими способами нанесения маркировки, и на первом листе
формуляра – типографским способом или оттиском штампа с изображением знака.
Лист № 5
всего листов 7
Обозначение
изделия
Наименование
изделия
ЯИКТ.416311.001
ЯИКТ.416311.001-01
ЯИКТ.416311.001-02
ЯИКТ.416311.001-03
ЯИКТ.416311.001-04
Примечание
Комплектность средства измерений
Таблица 3
Количество на ис-
полнение
ЯИКТ.301317.006
ЯИКТ.402139.002
ЯИКТ.408715.001
ЯИКТ.408715.002
ЯИКТ.468364.008
ЯИКТ.468364.008-01
ЯИКТ.468364.012
ЯИКТ.468364.013
ЯИКТ.685631.005
ЯИКТ.685631.005-03
ЯИКТ.685631.009
ЯИКТ.685631.015
ЯИКТ.685631.016
ЯИКТ.416939.003
Л82.788.004
Л86.644.066
Л86.644.066-04
ЯИКТ.416311.001 РЭ
ЯИКТ.416311.001-02 РЭ
ЯИКТ.416311.002-03 РЭ
ЯИКТ.416311.001ФО
ЯИКТ.416311.001-02ФО
ЯИКТ.416311.002-03ФО
ЯИКТ.416311.001 ЗИ
ЯИКТ.416311.001-02 ЗИ
ЯИКТ.416311.001-03 ЗИ
ЯИКТ.416311.001-04 ЗИ
Штатив--1--
Датчик ветра малогабаритный
ДВМ--1-1
Блок датчиков температуры и
влажности ДТВ11-11
Блок датчиков температуры и
влажности ДТВ--1--
Пульт с датчиком давления1---1
Пульт с датчиком давления-1---
Метеоадаптер компьютерный---1-
Пульт с датчиком давления--1--
Кабель11-11
Кабель--1--
Кабель11111
Кабель--1--
Кабель--1--
Программное обеспечение М-
49М11111
Датчик ветра11-1-М-127
Кабель11-11
Кабель--1--
Методика поверки. Приложе-
ние к ЯИКТ.416311.001РЭ11111 *
Руководство по эксплуатации11--1
Руководство по эксплуатации--1--
Руководство по эксплуатации---1-
Формуляр11--1
Формуляр--1--
Формуляр---1-
Одиночный комплект ЗИП
согласно ведомости:
Ведомость ЗИП11---
Ведомость ЗИП--1--
Ведомость ЗИП---1-
Ведомость ЗИП----1
Комплект сменных частей
Переходник АЦ6.272.010--1--
Лист № 6
всего листов 7
Поверка
осуществляется в соответствии с методикой «Станции метеорологические М-49М. Методи-
ка поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 15 декабря
2005 г.
Основные средства поверки и вспомогательное оборудование:
1. Аэродинамическая труба, диапазон создаваемых скоростей воздушного потока от
0,5 до 60 м/с, погрешность ± (0,25 + 0,02V), где V – скорость воздушного потока.
2. Установка для воспроизведения и поддержания абсолютного давления воздуха в
диапазоне от 40 до 106 кПа
3. Климатическая камера “Фойтрон 3001-01”
Область температур от минус 20 до плюс 60 ºС, погрешность ± 1 ºС, влажность от 30
до 98 %, погрешность ± 1 %.
4. Термобарокамера ТBV-1000
Область температур от минус 55 до плюс 60 ºС
Погрешность ± 1
0
С.
5. Манометр эталонный абсолютного давления МПА-15.
Диапазон измерения от 0,133 до 400 кПа (от 1 до 3000 мм рт. ст.).
Пределы допускаемой абсолютной погрешности ± 13 Па (± 0,1 мм рт.ст.)
6. Генератор влажного газа динамический "ГВГ" ЩДЕК.418313.002ТУ, имеющий
диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой
абсолютной погрешности ± 1 %, диапазон воспроизведения температуры точки росы от ми-
нус 80 до плюс 20 °С, пределы допускаемой абсолютной погрешности ± 1°С.
7. Гигрометр НМР233, имеющий диапазон измерений относительной влажности от 0
до 100%, пределы допускаемой абсолютной погрешности ± 1 %.
8. Водяной термостат для диапазона температур от плюс 5 до 50 °С, погрешность
поддержания температуры ± 0,05 °С.
9. Криостат для диапазона температур от минус 50 до 0 ºС, погрешность поддержания
температуры ± 0,1 °С.
10. Термометр сопротивления платиновый ТСП 5071 с частотно-цифровым преобра-
зователем Ф-206; диапазон температуры от минус 100 °С до плюс 200 °С, пределы допус-
каемой абсолютной погрешности ± 0,1 °С.
Сведения о методиках измерений
Методика прямых измерений изложена в Руководстве по эксплуатации ЯИКТ.416311.001-
(02, 03) РЭ
Нормативные и технические документы, устанавливающие требования к станциям ме-
теорологическим М-49М
1. ГОСТ 8. 542-86 «ГСИ. Государственный специальный эталон и государственная по-
верочная схема для средств измерений скорости воздушного потока».
2. ГОСТ 8.558-93. «ГСИ. Государственная поверочная схема для средств измерений тем-
пературы».
3. ГОСТ 8.547-86. «ГСИ. Государственный первичный эталон и государственная пове-
рочная схема длясредств измерений относительной влажности газов»
4. ГОСТ 8.223-76. Государственная система обеспечения единства измерений. Государ-
ственный специальный эталон и общесоюзная поверочная схема для средств измерений аб-
солютного давления в диапазоне от 2,7x10 в ст. 2 до 4000х10 в ст. 2 Па
5. ЯИКТ.416311.001 ТУ «Станции метеорологические М-49М. Технические условия».
Лист № 7
всего листов 7
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений.
-выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям;
-осуществление деятельности в области охраны окружающей среды;
- осуществление деятельности в области гидрометеорологии.
Изготовитель
ОАО «Сафоновский завод «Гидрометприбор»,
Адрес: 215500, г. Сафоново, Смоленская область, факс: (48142) 2-29-75.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер № 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812)
713-01-14, e-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«____» __________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83682-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ДГК" (Насосные станции Нерюнгринская ГРЭС) | Обозначение отсутствует | Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир | 4 года | Перейти |
| 60696-15 | Станции погодные автоматические | WS-UMB | Фирма "Lufft Mess- und Regeltechnik GmbH", Германия | 1 год | Перейти |
| 274-49 | Термометры метеорологические стеклянные ртутные | ТМ-1 | ОАО "Термоприбор", г.Клин | 3 года | Перейти |
| 8718-82 | Термометры метеорологические стеклянные | ТМ-7 | ОАО "Термоприбор", г.Клин | 3 года | Перейти |
| 14317-94 | Станции автозаправочные контейнерные | AS-21/3 (AS-38/2, AS-52/3, AS-57/3, AS-76/4) | АО "Astera", Эстония, г.Таллинн | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
