Анализаторы кулонометрические Эксперт-006, ГРСИ 23192-02
Номер госреестра:
23192-02
Наименование СИ:
Анализаторы кулонометрические
Обозначение типа:
Эксперт-006
Производитель:
ООО "Эконикс-Эксперт", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.04.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 12626
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы кулонометрические ЭКСПЕРТ-006
Назначение средства измерений
Анализаторы кулонометрические ЭКСПЕРТ-006 (далее – анализаторы) предназначены
для измерения массы вещества, содержащегося в растворе в форме ионов, комплексных
соединений, нейтральных молекул и других электроактивных соединений кулонометрическим
титрованием в гальваностатическом режиме.
Описание средства измерений
Принцип действия анализаторов основан на использовании закона Фарадея, согласно
которомумассаанализируемоговеществаопределяетсяколичествомэлектричества,
израсходованного на проведение реакции.
Конструктивно анализаторы состоят из измерительного преобразователя (далее ИП),
включающего в себя гальваностат и кулонометр, электрохимической ячейки, состоящей из
разделенных пористым стеклянным фильтром анодной и катодной камер, и магнитной
мешалки.
Титрование анализируемого вещества ведется в электрохимической ячейке, в которой
находятся пара генераторных электродов и индикаторный электрод, используемый для
потенциометрического,бипотенциометрического,кондуктометрическогоили
фотометрического определения конечной точки титрования, электролит для генерирования
титрующего реагента и проба анализируемого вещества.
Анализаторы кулонометрические функционируют как в автономном режиме, так и с
подключением к компьютеру через интерфейс RS232С.
ИП анализатора выполнен в виде микропроцессорного блока с графическим дисплеем
с пленочной клавиатурой.

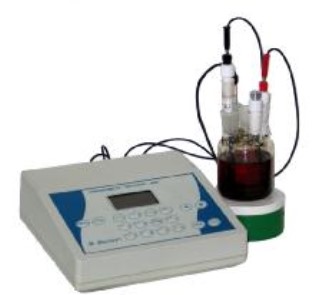

Внешний вид анализатора кулонометрического ЭКСПЕРТ-006 и место пломбировки от
несанкционированного доступа показаны на рисунке 1.
Рисунок 1 – Анализатор кулонометрический ЭКСПЕРТ-006
Место
пломбировки
Лист № 2
Всего листов 4
Программное обеспечение
Ванализатореимеетсявстроенноеметрологическизначимое программное
обеспечение.
Программное обеспечение предназначено для измерения количества электричества и
вычисления массы вещества, для вывода измеренных и рассчитанных значений на дисплей,
обработки команд, задаваемых кнопками управления.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Программа прошивки
процессора STM32F100
для анализатора
кулонометрического
ЭКСПЕРТ-006
Идентификаци Номер версииЦифровойАлгоритм
онное(идентифика- идентификатор вычисления
наименованиеционныйпрограммногоцифрового
программного номер) обеспечения индентификатора
обеспечения программного (контрольная суммапрограммного
обеспечения исполняемого кода) обеспечения
Э006не ниже 1.65F3DA26EDCRC-32
непреднамеренныхи
Уровеньзащитыпрограммногообеспеченияот
преднамеренных изменений в соответствии с МИ 3286-2010 − С.
Метрологические и технические характеристики
Диапазон измерений массы анализируемого вещества, г
от 10
-6
до 10,00
Пределы допускаемой относительной погрешности измерений
массы анализируемого вещества в комплекте с электрохимической
ячейкой для кислотно-основного титрования (с использованием
комбинированного электрода для рН-метрии в качестве
индикаторного электрода), %
± 2,0
Пределы допускаемой относительной погрешности измерений
массы анализируемого вещества измерительным преобразователем, %± 0,2
Время установления рабочего режима, мин20
Время установления показаний, с10
Входное электрическое сопротивление, не менее, ГОм100
Продолжительность непрерывной работы, не менее, ч20
Потребляемая мощность, В·А6
Лист № 3
Всего листов 4
Питание от сети переменного тока напряжением, В
частотой, Гц
220±22
50±1
через блок питания стабилизированный:
выходное напряжение, В
выходной ток, А
12
0,5
Средний срок службы, лет
10
Средняя наработка на отказ, ч
20000
Габаритные размеры ИП (длина×ширина×высота), не более, мм
150×250×100
Масса ИП, не более, кг
1,5
Рабочие условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность воздуха при 25
о
С, не более, %
- атмосферное давление, кПа
мм рт.ст.
от 5 до 40
90
от 84,0 до 106,7
от 630 до 800
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
КТЖГ.413414.002РЭ типографским способом и на нижнюю панель анализатора в виде
наклейки.
Комплектность средства измерений
Комплект поставки соответствует приведенному в таблице 2.
2 шт.
Обозначение
КТЖГ.413414.002 ИП
Количество
1 шт.
1 шт.
1 шт.
Таблица 2
Наименование
1 Измерительный преобразователь
2 Блок питания
3 Электрохимическая ячейка
*, **
4 Генераторные электроды с
соединительными проводами
*
5 Индикаторный электрод
*
6 Магнитная мешалка
7 Комплект принадлежностей
КТЖГ.413414.002 ЗИП
1 шт.
1 шт.
1 шт.
8 Руководство по эксплуатацииКТЖГ.413414.002 РЭ1 экз.
9 Цифровая бюретка
*
1 шт.
*
Поставляется в соответствии с заказом.
**
Конструкция ячейки выбирается в соответствии с видом анализируемого вещества.
Поверка
Поверка анализатора осуществляется по документу КТЖГ.413414.002 РЭ (Раздел 4
«Методика поверки» Руководства по эксплуатации), согласованному ГЦИ СИ ФГУП
«ВНИИФТРИ» 15 апреля 2002 г.
Лист № 4
Всего листов 4
Основное поверочное оборудование:
-компаратор напряжения Р3003 (класс точности 0,0005 с диапазоном измерений
от 0 до 11,111110 В);
-анализатор жидкости ЭКСПЕРТ-001 (диапазон измерений от минус 4000 до
плюс 4000 мВ, погрешность
±
0,2 мВ);
-имитатор электродной системы И-02 (погрешность ± 5 мВ);
-магазин сопротивлений Р4831 (класс точности 0,02 с диапазоном от 0 до
10
5
Ом);
-секундомер электронный цифровой СЭЦ-10000 (погрешность ± 0,1 с);
-ГСО 2216-81 состава калия фталевокислого кислого 1-го разряда (погрешность
± 0,03 %).
Сведения о методиках (методах) измерений
Методы измерений содержатся в руководстве по эксплуатации КТЖГ.413414.002 РЭ.
Нормативные и технические документы, устанавливающие требования к анализатору
жидкости ЭКСПЕРТ-001
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ТУ 4215-002-52722949-2002 Анализатор кулонометрический ЭКСПЕРТ-006.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При осуществлении деятельности в области охраны окружающей среды.
При выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью «ЭКОНИКС-ЭКСПЕРТ»
(ООО «ЭКОНИКС-ЭКСПЕРТ»)
Юридический адрес: 117513, Россия, Москва, ул. Академика Бакулева, 6/1.
Почтовый адрес: 117513, Москва, а/я 55.
Телефон/факс: (495) 936-89-41, 936-89-42, 936-89-43.
Электронная почта:
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ».
Аттестат аккредитации № 30002-08
Адрес: 141570, Московская обл., Солнечногорский р-он, г.п. «Менделеево».
Телефон: (495) 744-81-77.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» _______________ 2013 г.
