Номер госреестра:
22657-12
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТШ-0,66
Производитель:
ОАО "Самарский трансформатор", г.Самара
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.05.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46345
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТШ-0,66
Назначение средства измерений
Трансформаторы тока ТШ-0,66 (далее по тексту – трансформаторы тока) предназначены
для контроля и передачи сигнала измерительной информации приборам измерения в
электрических цепях переменного тока промышленной частоты.
Описание средства измерений
Трансформаторы тока ТШ-0,66 являются шинными, опорного исполнения на ленточном
магнитопроводе. Трансформаторы выполнены в пластмассовом корпусе и крепятся к
заземленным конструкциям энергоустановок с помощью фланца или лап. Трансформаторы тока
ТШ-0,66 не имеют встроенной первичной обмотки, функцию первичной обмотки выполняет
шина соответствующего размера, проходящая через отверстие токопровода. Выводы вторичной
обмотки расположены на корпусе трансформатора и закрываются защитной крышкой.
Принцип действия трансформаторов тока заключается в преобразовании переменного
тока промышленной частоты в переменный ток для измерения с помощью стандартных
измерительных приборов, а также обеспечения электрической изоляции измерительных
устройств от цепей высокого напряжения.

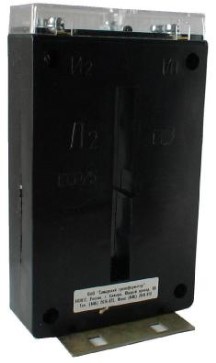

Рисунок 1 – Фотография общего вида трансформаторов тока ТШ-0,66
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
ТШ-0,66 представлены в таблице 1
Таблица 1 – Основные метрологические и технические характеристики трансформаторов тока
ТШ-0,66
Характеристика
Номинальное рабочее напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
Значение
0,66
0,72
от 100
до
2000
1; 5
Лист № 2
Всего листов 3
5; 10; 30
от 2 до 10
Окончание таблицы 1
Характеристика
Значение
0,2S; 0,2; 0,5S; 0,5; 1; 3
50; 60
Номинальная вторичная нагрузка с коэффициентом мощности
cosφ
=
0,8, В∙А
Класс точности
Номинальная частота, Гц
Номинальный коэффициент безопасности приборов вторичной
обмотки для измерений
Габаритные размеры, мм:
– длина
– ширина
– высота
Масса, кг, не более
Климатическое исполнение по ГОСТ 15150-69
от 73 до 102
от 75 до 81
от 88 до 167
1,05
У3
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта и на табличку технических
данных трансформатора типографским способом.
Комплектность средства измерений
В комплект поставки входят:
– трансформатор тока1 шт.
– паспорт1 экз.
– руководство по эксплуатации (на партию в один адрес)1 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
– трансформатор тока измерительный лабораторный ТТИ-5000.5
номинальное рабочее напряжение, кВ: 0,66;
номинальные значения первичного тока, А: от 5 до 5000
класс точности: 0,05
– прибор сравнения КНТ-03
предел измерения токовой погрешности, %: ± 19,99;
предел измерения угловой погрешности, угловых мин: ± 1999
– магазин сопротивлений нагрузочный трансформаторов тока НТТ
номинальные величины нагрузки, В∙А: от 1,75 до 50
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов тока ТШ-0,66 указаны в документе
ИБЛТ.671211.020 РЭ «Трансформаторы тока ТШ-0,66. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока ТШ-0,66
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Технические условия ТУ3414-013-05755476-2001.
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
ОАО «Самарский трансформатор»
Адрес: 443017, г. Самара, Южный проезд, 88
Тел. 8 (846) 26-16-823, факс 8 (846) 26-16-825
Испытательный центр
ГЦИСИФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Е.Р. Петросян
М.п.«____»_____________2012 г.
