Приложение к свидетельству № 29166
об утверждении типа средств измерений
лист 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы комбинированные для измерения сигналов рельсовых цепей ПК - РЦ
Назначение средств измерений
Приборы комбинированные для измерения
сигналов рельсовых цепей ПК-РЦ, предна-
значены для измерения в рельсовых цепях напряжения, силы тока и частоты электрических
сигналов, используемых для регулирования движения на железнодорожном транспорте.
Описание средства измерений
Основная область применения приборов ПК-РЦ(далее ПК-РЦ) - измерение параметров
электрических сигналов при техническом обслуживании и ремонте систем автоматики и теле-
механики на железных дорогах МПС России на открытом воздухе и в ремонтных мастерских.
В приборах реализованы два метода измерений входного сигнала, оцифрованного встро-
енным АЦП прибора ПК-РЦ:
- прямое измерение напряжения и силы постоянного тока;
- спектральный анализ на основе преобразования Фурье.
Выбор метода измерений определяется микроконтроллером при задании пользователем
с клавиатуры параметров измеряемого сигнала и типа измерения.
Прибор ПК-РЦ содержит следующие функциональные узлы: входные устройства, ком-
мутатор источника сигнала, аттенюатор, аналоговые согласующие устройства, микропроцессор
со встроенным АЦП, управляющий процессом измерения и вывода информации, сигнальный
процессор, используемый для преобразования Фурье, клавиатуру управления, графический
жидкокристаллический индикатор, устройство питания.
Режимы работы ПК-РЦ устанавливаются с помощью клавиатуры (матрица 4х4), кото-
рая сканируется через регистр клавиатуры ПЛИС.
Питание производится от аккумуляторной батареи или зарядного устройства, при работе
от которого одновременно заряжается аккумулятор.
Прибор имеет герметичный прямоугольный корпус из негорючего материала - поликар-
боната. Внутри корпуса на дне размещены индуктивный датчик тока и аккумулятор. Соедини-
тели измерительного кабеля, зарядного устройства, интерфейса и кнопка включения питания
расположены на боковой стенке корпуса.

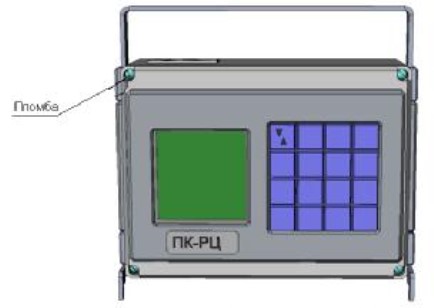

Рис.1 Внешний вид и место пломбировки ПК-РЦ
Примечание
- для предотвращения несанкционированного доступа
винт крепления верхней панели пломбируется
лист №2
всего листов 6
2
Программное обеспечение
Программное обеспечение управления измерением установлено на внутренней памяти кон-
троллера и недоступно пользователю. Метрологические характеристики прибора нормированы
с учётом влияния ПО.
Таблица 1 - Программное обеспечение
Внешнее ПО DataView служит для вывода и представления результатов измерений на внеш-
нем ПК и не является метрологически значимым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изме-
нений – «А», в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Таблица 2 - Параметры измерения напряжения и силы переменного тока
Измеряемый пара-
метр
Полоса
пропускания
20-795;
-
± 5%
Диапазон
измерений
Пределы допускаемой основной относительной
погрешности измерения
Режим Режим спектро Режим
мультиметра анализатора осциллографа
Измерение напряжения переменного тока, действующее значение, В
(0-175) Гц
Синусоидального
Произвольной формы
--± 4%
± 3% ± 3% -
± 4%± 4%-
± 3%± 3%-
Спектральной
составляющей
Сигнала со 100 % сину-
соидальной модуляцией
± 4%± 4%-
Несущей частоты сигна-
ла со 100 % импульсной
модуляцией
4530-4570;
(0,1–250)
4980-5020;
5540-5570 Гц
(20-175) Гц
--
± 4%
Измерение силы переменного тока токовым шунтом, действующее значение, А
(0-175) Гц--
Синусоидального
± 4%± 4%
Произвольной формы
± 5%
-
-
Спектральной
составляющей
Сигнала со 100 % сину-
соидальной модуляцией
-
Несущей частоты
сигнала со 100 %
импульсной модуляцией
20-795;
4530-4570;
(0,1– 10)4980-5020;
5540-5570 Гц
(20-175)Гц
--
Наиме-
нование
ПО
Идентификационное
наименование ПО
Номер версии
(идентификацион-
ный номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычислния
цифрового
идентификатора
ПК-РЦAtmega 128
ПК-РЦ_28.11.08.Bin
Недоступен-
пользователю
лист №3
всего листов 6
3
Таблица 2 - продолжение
Полоса
пропускания
Гц
Диапазон
Измеряемый параметр
измерений
Пределы допускаемой основной относительной
погрешности измерения
РежимРежим спектроРежим
мультиметраанализатораосциллографа
Измерение силы переменного тока индуктивным методом, действующее значение, А
Синусоидального
Произвольной формы
Спектральной
составляющей
Сигнала со 100 % сину-
соидальной модуляцией
Несущей частоты сигна-
ла со 100 % импульс-
ной модуляцией
(0-175) Гц--± 10%
± 10% ± 10% -
-
20-795;
(0,5– 20)
4530-4570;
-
4980-5020;
5540-5570
-
(20-175)
--± 10%
Таблица 3. Параметры измерения напряжения и силы постоянного тока
Измеряемый
параметр
Диапазон
измерений
спектра
Пределы допускаемой основной относительной
погрешности измерения в режимах
мультиметра
анализатора
осциллографа
Напряжение, В
Сила тока, А
0,1-300 ± 3 % - ± 4 %
0,1–10 ± 4 % - ± 5 %
Таблица 4. Параметры измерения частоты и временных интервалов напряжения и тока
.
Измеряемый параметр
Диапазон
измерения
-
-
спектра
Пределы допускаемой основной абсолютной
погрешности измерения
в режимах
Мультиметра
Анализатора
Осциллографа
-
Частота синусоидального сигнала и
составляющих спектра, Гц
16-798;
4530-4570;
4980-5020;
5540-5570
Частота несущей гармонического
сигнала напряжения и силы перемен-
ного тока со 100% синусоидальной
модуляцией, Гц
4980-5020;
5540-5570
7-9; 10-13
400-798;
4530-4570;
± 1 Гц
± 1 Гц
-
20-175
-
-± 2 Гц
5-1000
-
-± 4 мс
Частота модуляции сигнала напряже-
ния и силы переменного тока со 100%
синусоидальной модуляцией, Гц
Частоты несущей сигнала со 100 %
импульсной модуляцией, Гц
Временной интервал, курсорные
измерения, мс
Временной интервал,
автоматические измерения, мс
100-400
-
-± 10 мс
лист №4
всего листов 6
4
Входное сопротивление по входу напряжения, МОм
1± 20%
Входная ёмкость по входу напряжения не более, пФ
100
Время установления рабочего режима не более, мин.
1
Время измерения, режимы мультиметра и анализатора спектра, с
не более5
Время измерения, режим осциллографа, с
не более 12
Время непрерывной работы не менее, ч.
8
Допустимое напряжение питания от аккумулятора, В
от 5,7 до 6,3
Допустимое напряжение сети переменного тока, В/Гц
187-242/49-51
Потребляемая мощность не более,Вт3
Габаритные размеры (длина× высота× глубина), мм
220×150×90
Масса прибора с аккумулятором не превышает, кг
2,3
Изоляция между объединёнными входами и корпусом:
Электрическая прочность (переменный ток 50 Гц, 1 мин), В
2000
Сопротивление изоляции в рабочих условиях не менее, МОм
5
Рабочие условия применения (группа
4 ГОСТ 22261-94, с расширенным
диапазоном рабочих температур)
Температура окружающего воздуха
от минус 20 до плюс 50
°
С;
относительная влажность до 90 % при 30
°
С
атмосферное давление 630-800 мм рт. ст.
Дополнительная погрешность от изменения температуры на каждые 10˚ С не более 0,5 по-
ловины предела допускаемых значений основной погрешности в пределах рабочих темпе-
ратур.
По устойчивости и прочности при механических воздействиях соответствует требованиям,
установленным для приборов группы 4 ГОСТ 22261-94, степень защиты от внешних воз-
действий IP42 по ГОСТ 14254-80 (пылебрызгозащищенность).
Прибор является многофункциональным, восстанавливаемым, ремонтируемыми изделием и
по номенклатуре показателей надежности относятся к группе II вида I по ГОСТ 27.003-90.
Наработка на отказ не менее, часов35000
Срок службы не менее, лет 10
Среднее время восстановления, часов 1
Знак утверждения типа
Знак утверждения типа наносится на заводском шильдике, размещенном на внешней сто-
роне крышки прибора и на титульный лист руководства по эксплуатации типографическим
способом.
лист №5
trial листов 6
5
Комплектность средства измерений
Таблица 7 - Комплект поставки ПК-РЦ.
1
Наименование
Обозначение
Колич. Примечание
ТУ4221-001-29279945-02
(РКУН.14.00.00.000)
LC – R063R4PG
РКУН.14.00.00.001
РКУН.14.00.00.002
РКУН.14.00.00.003
ЗУ 61(6 В, 1-7 А)
4221-001-29279945-02РЭ
4221-001-29279945-02МП
Прибор комбинированный
ПК-РЦ
Аккумуляторная батарея
Кабель измерения напряжения
Кабель измерения тока
Кабель индуктивного датчика
Зарядное устройство 220В/50Гц
Руководство по эксплуатации
Методика поверки
Сумка траспортировочная
1Установл. в прибор
1
1
1По заказу
1
1
1
1
Поверка
осуществляется по документу «Приборы комбинированные для измерения сигналов
рельсовых цепей ПК-РЦ. Методика поверки 4221-001-29279945-02МП», согласованной с ФГУП
“ВНИИМС” в сентябре 2007 г.
Средства поверки: Калибратор универсальный Н4-11 (диапазон напряжений переменно-
го тока от 1 мВ до 600 В; диапазон частот 10 Гц – 33 кГц; кл. точн. 0,2); Персональный компью-
тер с преобразователем измерительным Е14-440D (среднеквадратическое значение напряжения
гармонических составляющих спектра манипулированного по амплитуде сигнала переменного
тока, 0,025мВ - 3В, кл. точности 0,5).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к приборам ком-
бинированным для измерения сигналов рельсовых цепей ПК-РЦ
1.ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие тех-
нические условия”.
2.Технические условия ТУ 4221-001-29279945-02 предприятия ЗАО “НПФ “КОМАГ-Б”.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Применяются вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
ЗАО “НПФ “КОМАГ-Б”
Юридический адрес: 115304, г. Москва, ул. Луганская , д. 13
Почтовый адрес:115304, г. Москва, ул. Луганская , д. 13
Телефон: (495) 6222749. Факс (495) 3214889
E-mail:
лист №6
всего листов 6
6
Испытательный центр
Государственный центр испытаний средств измерений Федеральное
государственное унитар-
ное предприятие «Всероссийский научно-исследовательский институт метрологической служ-
бы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального
агентства по техническому регулированию
и метрологии
Ф.В. Булыгин
«»2013 г.
М.П.
