Газоанализаторы непрерывного определения метана ГНОМ 1, ГРСИ 22491-13
Номер госреестра:
22491-13
Наименование СИ:
Газоанализаторы непрерывного определения метана
Обозначение типа:
ГНОМ 1
Производитель:
ООО НПК "ОЛЬДАМ", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 50591
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Газоанализаторы непрерывного определения метана ГНОМ 1
Назначение средства измерения
Газоанализаторы непрерывного определения метана ГНОМ 1 (далее - газоанализаторы)
предназначены для измерения и оперативного контроля содержания довзрывоопасных
концентраций метана и других горючих газов в атмосфере объектов общепромышленного
назначения.
Описание средства измерений

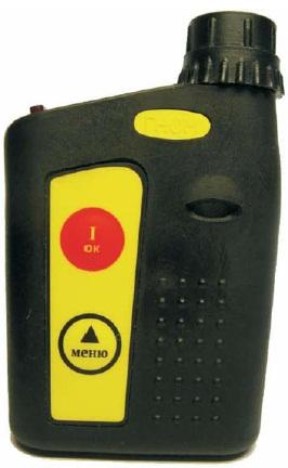

Рисунок 1. Внешний вид газоанализатора ГНОМ 1
Действие газоанализатора основано на измерении сигнала термохимического элемента
датчика при беспламенном (каталитическом) горении на нем метана или других горючих газов
и термокондуктометрического элемента датчика. Датчик работает в импульсном режиме с
периодом подачи напряжения 8 с.
Сигнал с датчика поступает в
аналого-цифровой преобразователь, затем в
цифровом
видеобрабатываетсявычислительнымустройством.Газоанализаторыимеютразные
модификации программы встроенного микропроцессора, выполняющего функции аналого-
цифрового преобразователя и вычислительного устройства (ВУ),позволяющие измерять
объёмную
концентрацию метана (режим метанометра) или концентрацию горючих газов в %
НКПР (режим эксплозиметра). Режимы переключаются программно через команды меню с
клавиатурыгазоанализатора.ВУ используетконстанты, хранящиесявпамяти
микропроцессора, полученные при калибровке газоанализатора в режимах метанометра и
эксплозиметра, для вычисления соответственно концентрации метана в % об. долей или %
НКПР для горючих газов.. Вычисленное значение концентрации индицируется на
Лист № 2
Всего листов 6
двухразрядном светодиодном индикаторе. В режиме метанометра при превышении измеряемой
концентрации 5% об. дол. датчик переходит в термокондуктометрический режим и при этом
индицируется высокая до 99% об. дол. концентрация метана. Этот режим может быть включён
через команды меню с клавиатуры.
Вычисленное по измеренным параметрам датчика значение температуры окружающей
среды и отдельно измеренное напряжение аккумуляторной батареи, питающей электронную
схему, могут быть выведены на индикатор через команды меню.
Газоанализаторы представляют собой промышленные, переносные, показывающие и
сигнализирующие приборы.
Газоанализаторы, имеющие встроенный микропроцессор, обеспечивают:
- отображение текущего значения концентрации метана или других горючих газов на
светодиодном индикаторе;
-выдачуаварийнойсветовойизвуковойсигнализацииприпревышении
установленного порогового значения мгновенного содержания метана;
- автоматическую или ручную установку нуля;
- самотестирование после включения;
- световую и звуковую сигнализацию о разряде аккумуляторной батареи;
- автоматизацию процесса ускоренной зарядки аккумуляторной батареи со световой
сигнализацией об окончании его;
- индикацию температуры воздуха.
Отборпробы-диффузионный,могутэксплуатироватьсясовместнос
пробоотборником.
Питание газоанализаторов осуществляется от блока аккумуляторов, состоящего из трёх
NiMH элементов типа GP30ААА3MBU (T314) с номинальным напряжением 3,6 В и
номинальной емкостью 0,30 Ач.
Климатическое исполнение УХЛ 5 по ГОСТ 15150.
Газоанализаторы trial степень защиты от внешних воздействийIP54 по ГОСТ
14254.
Газоанализаторы имеют взрывозащищенное исполнение:
- уровень взрывозащиты - особовзрывобезопасный по ГОСТ Р 51330.0-99;
- вид взрывозащиты - "искробезопасная электрическая цепь" по ГОСТ Р 51330.10-99 и
"специальный" по ГОСТ
22782.3-77 (сертификат № РОСС
RU.ГБ06.В00924 выдано ОС ВСИ
“ВНИИФТРИ”, действительно до 04.02.2014).
Маркировка взрывозащиты :
- для группы I - РО ExiasIX;
- д
ля группы II - 0ЕхiаsIIАТ2Х
Газоанализаторы имеют разрешение ростехнадзора на применение на опасных объектах,
в том числе на шахтах опасных по газу и пыли № РРС 00-38760.
Для защиты прибора от несанкционированного вскрытия корпус газоанализатора
опломбирован (рисунок 2).
Лист № 3
Всего листов 6

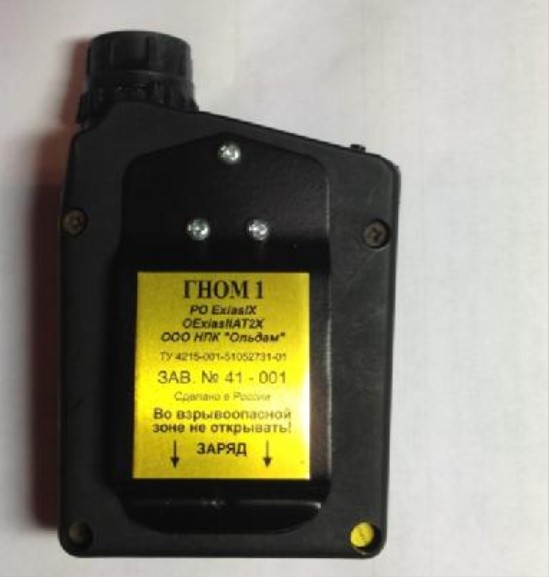

Рисунок 2 – Защитная пломба
Программное обеспечение
Газосигнализаторы имеют встроенное программное обеспечение.
Информационные данные программного обеспечения
Таблица 1 – Идентификационные данные программного обеспечения
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентификацион-
ный номер)
программного
обеспечения)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
ГН1*03
(* - 3 или Е)
86e03_7.hex
86z03_7.hex
03
03z
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого кода)
03D07h
0AC4Fh
checksum
checksum
Газосигнализатор ГНОМ 1 имеет защитувстроенного программного обеспечения от
преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе
производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень
защиты «С» по МИ 3286-2010.
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Диапазоны измерений и пределы допускаемой основной абсолютной погрешности
газоанализаторов приведены в таблице 2.
Таблица 2.
(0 – 2,5) об. доля, %
±
0,2 об. доля, %
Определяемый
компонент
Диапазоны
показаний
Диапазоны
измерений
Пределы допускаемой
основной абсолютной
погрешности
Режим метанометра
Метан(0 – 5) об. доля, %
СН
4
(0 – 100) об. доля, %
-
-
СН
С Н
С Н
Режим эксплозиметра
Метан
(0 – 100) %НКПР
1
)(0 – 50) %НКПР
±
5 %НКПР
4
Пропан
(0 – 100) %НКПР
1
)(0 – 50) %НКПР
±
5 %НКПР
3 8
Бутан
(0 – 100) %НКПР
1
)(0 – 50) %НКПР
±
5 %НКПР
4 10
Примечание.
В соответствии с ГОСТ Р 51330.19-99 (МЭК 60079-20-96):
100 %НКПР СН
4
= 4,4 об. доля, %,100 %НКПР С
4
Н
10
= 1,4 об. доля, %,
100 %НКПР С
3
Н
8
= 1,7 об. доля, %.
Условия эксплуатации газоанализаторов:
- температура окружающей среды от минус 25 до плюс 40
о
С;
- относительная влажность окружающей среды при температуре 35
о
С, с конденсацией
влаги, %
- атмосферное давление, кПа
(98
±
2);
(87,8 - 119,7)
мм рт.ст(660-900);
- наличие угольной пыли, г/м
3
, не более 2.
Диапазон показаний температуры окружающей среды,
о
Сот минус 25 до плюс 40;
Порог срабатывания аварийной звуковой и световой сигнализации регулируется в
диапазоне (с шагом ),% об.доли СН
4
от 0,1 до 2,0 (0,1);
% НКПРот 1 до 20 (1);
Показания газоанализатора в момент срабатывания аварийной сигнализации не
отличаются от заданного порога
Время срабатывания сигнализации, с, не более20;
Уровень звукового давления, развиваемого звукоизлучателем газоанализатора на
расстоянии 1 м, дБ, не менее75;
Прерывность сигнализации, сот 1 до 3;
Напряжение питания, при котором срабатывает
сигнализация разряда аккумулятора, В3,4;
Продолжительность непрерывной работы при времени работы аварийной
сигнализации не более 1 ч от аккумулятора, ч, не менее15;
Время готовности после включения, мин, не более1;
Лист № 5
Всего листов 6
Время установления показаний на уровне 90% от измеряемой величины при
скачкообразном изменении концентрации метана, с, не более25;
Предел допускаемой дополнительной погрешности, вызванной:
-изменением влажностиокружающеговоздуха в пределахрабочихусловий
эксплуатации, % объемной доли СН
4
±
0,2;
% НКПР
±
5;
- изменением температуры окружающего воздуха на каждые 10
о
С в пределах рабочих
условий эксплуатации, % объемной доли СН
4
±
0,2;
% НКПР
±
5;
- изменением атмосферного давления в пределах рабочих условий эксплуатации,
% объемной доли СН
4
±
0,2;
% НКПР
±
5;
Пределдопускаемогоизмененияпоказанийгазоанализаторов(стабильность
показаний) за пять рабочих дней при времени работы не более 10 часов в день,
% объемной доли СН
4
±
0,2;
% НКПР
±
5;
Габаритные размеры газоанализатора, мм90х60х27;
Масса газоанализатора, кг0,1;
Средняя наработка на отказ, ч, не менее10000;
Срок службы чувствительного элемента, лет, не менее1;
Полный средний срок службы газоанализатора, лет, не менее6.
Знак утверждения типа
Знак утверждения типа наносят на титульный лист Руководства по эксплуатации ГНОМ
01.00.000 РЭ методом штемпелевания.
Комплектность средства измерений
В комплект поставки газоанализаторов входят:
- газоанализатор1 шт.;
- сетевой адаптер для зарядки аккумуляторной батареи1 шт.;
- насадка1 шт.;
- руководство по эксплуатации (с методикой поверки)1 экз.;
- формуляр1 экз.;
- потребительская упаковка1 шт.
Примечания.
-Пожеланиюзаказчикагазоанализаторымогутбытьукомплектованы
пробоотборником
- По желанию заказчика газоанализаторы могут быть укомплектованы многоместным
зарядным устройством (КУ-10) в комплекте с сетевым адаптером.
Поверка
осуществляется по документу ГНОМ 01.00.000 РЭ (раздел 14 Руководства по эксплуатации),
согласованному ГЦИ СИ ОАО ФНТЦ «Инверсия» в сентябре 2012 г.
Основные средства поверки:
Для поверки используются поверочный нулевой газ (ПНГ) в баллонах под давлением
по ТУ 51-180-83 (воздух) и ПГС ГСО по ТУ 6-16-2956-92: №№3905-87, 4272-88 (метан в
воздухе); 3969-87, 3970-87 (5323-90) (пропан в воздухе); 4293-88, 4294-88 (бутан в воздухе).
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
Методики измерений приведены в Руководстве по эксплуатации
Нормативныеитехническиедокументы,устанавливающиетребованияк
газоанализаторам непрерывного определения метана ГНОМ 1
1. Газоанализатор непрерывного определения метана ГНОМ 1. Технические условия
ТУ 4215-001-51052731-01.
2.ГОСТ13320-81.Газоанализаторыпромышленныеавтоматические.Общие
технические условия.
3. ГОСТ 24032-80. Приборы шахтные газоаналитические. Общие технические
требования. Методы испытаний.
4. ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
5. ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Общие требования
6. ГОСТ 22782.3-77 Электрооборудование взрывозащищенное со специальным видом
взрывозащиты. Технические требования и методы испытаний
7. ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Искробезопасная
электрическая цепь i.
8. ГОСТ Р 51330.19-99 Электрооборудование взрывозащищенное. Часть 20. Данные по
горючим газам
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
за соблюдением
к промышленной
установленных
безопасности к
-приосуществлениипроизводственногоконтроля
законодательством Российской Федерации требований
эксплуатации опасного производственного объекта,
Изготовитель
ООО НПК «Ольдам», г. Москва
Адрес: 125284, г. Москва, Беговой проезд, д.11.
Тел./факс: (495) 989-53-36, e-mail:
Испытательный центр
ГЦИ СИ ОАО ФНТЦ «Инверсия»,
Аттестат аккредитации № 30076-08 от 27.08.2008 г.
107031, г.Москва, ул. Рождественка, д.27, тел/факс (495) 608-45-56, E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п. «___»_______________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24820-03 | Приборы для определения сопротивления продавливанию | EC | Фирма "Buchel b.v.", Нидерланды | 1 год | Перейти |
| 57035-14 | Газоанализаторы | ИКТС-11.Ex | ЗАО "Проманалитприбор", г.Бердск | 1 год | Перейти |
| 14424-95 | Газоанализаторы | ГАММА 1000 | ЗАО "ЭГИР", г.Москва | 1 год | Перейти |
| 16569-97 | Газоанализаторы | ГТМ-5101-В3 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 26462-04 | Устройства определения нагрузки от колес колесных пар локомотивов (тепловозов и электровозов) | УОНК-Л | ЗАО "Сибтензоприбор", г.Топки | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
