Untitled document

Приложение к свидетельству № 28040

об утверждении типа средства измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автотопливозаправщики БЦМ-83 модель 56471-01, БЦМ-83.1 модель 56471-02,

БЦМ-83.2 модель 56471-03, БЦМ-83.3 модель 56471-04, БЦМ-83.4 модель 5647,

БЦМ-83.5 модель 56471; автоцистерны БЦМ-83.7 модель 56471-05, БЦМ-83.8

модель 56471-06; прицепы-цистерны БЦМ-83.6 модель 86411

Назначение средства измерений

Автотопливозаправщики БЦМ-83 модель 56471-01, БЦМ-83.1 модель 56471-02, БЦМ-

83.2 модель 56471-03, БЦМ-83.3 модель 56471-04, БЦМ-83.4 модель 5647, БЦМ-83.5 модель

56471, автоцистерны БЦМ-83.7 модель 56471-05, БЦМ-83.8 модель 56471-06, прицепы-

цистерны БЦМ-83.6 модель 86411 (далее топливозаправщики) являются мерой полной

вместимостиипредназначеныдлятранспортировкиимеханизированнойзаправки

нефтепродуктами плотностью не более 860 кг/м

автомобилей, дорожно-строительных машин

на месте их работы, с одновременным учетом объема выдаваемого топлива.

Описание средства измерений

Топливозаправщики оборудованы цистернами с заливными горловинами и указателями

уровня топлива, дыхательными клапанами, расширительными отсеками прямоугольного

сечения со сливными клапанами, устройством для слива топлива самотеком, самовсасывающим

центробежным насосом (по заказу), счетчиком жидкости (по заказу), пеналами для напорно-

всасывающих рукавов, ящиком для размещения ЗИП.

Цистерна может состоять из одного – четырех отсеков (по заказу). Применяемые шасси

приведены в таблице №1.

Фотографии общего вида

Общий вид автотопливозаправщиков БЦМ-83 модель 56471-01, БЦМ-83.1 модель 56471-02,

БЦМ-83.2 модель 56471-03, БЦМ-83.3 модель 56471-04, БЦМ-83.4 модель 5647, БЦМ-83.5

модель 56471

Лист № 2

Всего листов 5

Общий вид автоцистерн БЦМ-83.7 модель 56471-05

Общий вид автоцистерн БЦМ-83.8 модель 56471-06

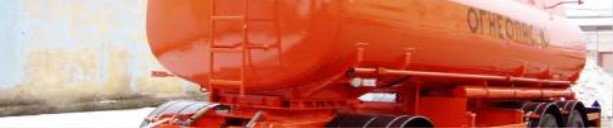

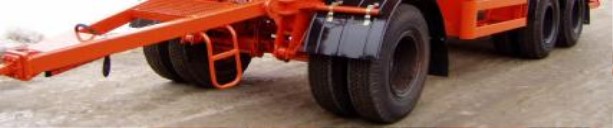

Общий вид

прицепов-цистерн БЦМ-83.6 модель 86411

Лист № 3

Всего листов 5

показателеймодель модель модель

8383.183.283.383.783.8

Метрологические и технические характеристики

Таблица №1

БЦМ-БЦМ-БЦМ-БЦМ-

БЦМ-БЦМ-БЦМ-

БЦМ-БЦМ-

Наименование

модель модель модель модель

83.4 83.5 83.6

модель модель

56471-

56475647186411

56471-

12345678910

Условия эксплуатации:

температура окружающей

среды в условиях

эксплуатации, ° С

от -50 до +45

20000

20000±300

±0,4

±0,5

Вместимость при 20° С, л

- номинальная

- действительная

Пределы допускаемой

относительной

погрешностивместимости

цистерны, %

Вместимость запасного

объемакаждого отсека

цистерны в % от

номинальной

вместимости, не менее

Счетчик СЖ-ППО-40

(Зарегистрированв

Госреестре№44417-10)

Пределыдопускаемой

относительной

погрешности счетчика, %

Минимальнаядоза

выдачитоплива, л

200

Применяемоешасси Volvo

FM/FH,

FM-

Truck/

FH-

Truck

6x6

МАЗ- КАМАЗ УРАЛ- МЗКТ- Volvo-

6303-6540 ИВЕКО 69237 FM/FH,

6329 FM-

Truck/

FH-

Truck

6x4

SCANI MAN

A TG-А

6x46х4

Габаритные размеры

топливозаправщика, не

более, мм:

-длина

- ширина

116801000085009000

2500 250025002500

3850 355036003600

10000 10000

2500 2500

3800 3600

10800 9650 10250

2500 2500 2500

3500 3365 3200

- высота

Масса полная

топливозаправщика, не

более, кг

33300303002920030600

3200032000

31500 3010025000

Лист № 4

Всего листов 5

Знакутверждениятипа

Знак утверждения типа наносится на маркировочную табличку фотохимическим способом и на

титульныйлиструководствапоэксплуатации.

Комплектностьсредстваизмерений

Вкомплектпоставкивходят:

- автотопливозаправщик (автоцистерна, прицеп-цистерна) – 1 шт.;

- инструменты и принадлежности – 1 комплект в соответствии с формуляром;

- руководство по эксплуатации – 1 экз.;

- формуляр – 1 экз.

Поверка

осуществляетсяподокументуГОСТ8.600-2011«ГСИ.Автоцистерныдляжидких

нефтепродуктов. Методика поверки».

Средства поверки - мерники образцовые 2-го разряда по ГОСТ

8.400-80, вместимость

2000 л с погрешностью ±0,1%, шкальный мерник 1-го класса вместимость 200 л с ценой деления

1,0 л по ГОСТ 13844-68.

Сведения о методиках (методах) измерений

При использовании топливозаправщиков применяется метод прямых измерений,

который указан в формуляре.

Нормативныеитехническиедокументы,устанавливающиетребованияк

автотопливозаправщикам БЦМ-83 модель 56471-01, БЦМ-83.1 модель 56471-02, БЦМ-83.2

модель 56471-03, БЦМ-83.3 модель 56471-04, БЦМ-83.4 модель 5647, БЦМ-83.5 модель

56471, автоцистернам БЦМ-83.7 модель 56471-05, БЦМ-83.8 модель 56471-06, прицепам-

цистернам БЦМ-83.6 модель 86411

1. ГОСТ Р 50913-96 «Автомобильные

транспортные средства для

транспортирования и

заправки нефтепродуктов. Типы, параметры и общие технические требования».

2. ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика

поверки».

3. ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема

жидкости».

4.ТУ306-105-071-93«Полуприцепы-цистерныбитумовозы,полуприцепы-

топливозаправщики,полуприцепы-цистерны,прицепы-цистерны,автоцистерныи

автотопливозаправщики. Технические условия»

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- осуществление торговли и товарообменных операций.

Изготовитель

ЗАО «БЕЦЕМА,

143405, Московская область, г. Красногорск, Ильинское шоссе, 2-й км.

Телефон: 8(495) 562-90-32; факс: 8(495) 562-10-46; e-mail:

market@becema.ru

Лист № 5

Всего листов 5

Испытательный центр

ГЦИ СИ ФБУ «ЦСМ Московской области».

Регистрационный номер 30083-08

141570, Московская область, Солнечногорский р-н, п/о Менделеево.

Телефон/факс: (495) 781-86-89; e-mail:

welcome@mosoblcsm.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«___» _________ 2013 г.
