Номер госреестра:
22249-15
Наименование СИ:
Излучатели
Обозначение типа:
ОИ АЧТ 50/1500
Производитель:
ООО "НПЛ "Метропир", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Излучатели ОИ АЧТ 50/1500
Назначение средства измерений
Излучатели ОИ АЧТ 50/1500 (далее - излучатели) предназначены для воспроизведения
радиационной температуры в диапазоне от минус 40 до 1500
°
С.
Описание средства измерений
Принцип действия излучателей основан на законах Стефана – Больцмана и Планка,
связывающих температуру черного тела и яркость его излучения. Излучатели ОИ АЧТ 50/1500
выпускаются в 6 модификациях: ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М», ОИ АЧТ
«Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра +», ОИ АЧТ «Гелиос».
Значение температуры полостиустанавливается при помощи регулятора, имеющего
независимый индикатор. Информация о текущей температурепоступает от встроенного в
полость контактного датчика температуры. Для нагрева излучающей полости используется
электронагреватель. Для охлаждения – элементы Пельтье (модификация ОИ АЧТ «Деметра»,
ОИ АЧТ «Деметра-М»). Модификации излучателя различаются диапазонами воспроизводимой
температуры, погрешностью воспроизведения (исполнение 1Р – излучатели, соответствующие
по метрологическим характеристикам требованиям, предъявляемым к рабочим эталонам 1-го
разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009, 2Р – излучатели,
соответствующие по метрологическим характеристикам требованиям, предъявляемым к
рабочим эталонам 2-го разряда - эталонные излучатели «черное тело» по ГОСТ 8.558-2009),
габаритными размерами, массой. Кроме того, возможны следующие исполнения корпуса
излучателей МБ – моноблок, для всех модификаций кроме ОИ АЧТ «Деметра», ОИ АЧТ
«Деметра-М» и раздельное исполнение (РИ). Общий вид излучателей приведен на рисунке 1.
Приложение к свидетельству № 58046
об утверждении типа средств измерений
3
4
5

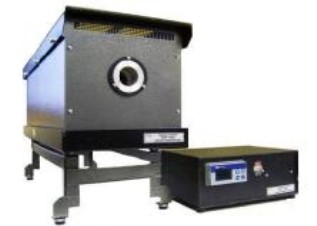

Рисунок 1 – Общий вид излучателей АЧТ 50/1500
1 - ОИ АЧТ «Деметра», ОИ АЧТ «Деметра-М» исполнение РИ; 2 - ОИ АЧТ «Гелиос»
исполнение РИ; 3 - ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ «Электра +», ОИ АЧТ
«Гелиос» исполнение МБ; 4 - ОИ АЧТ «Электра», ОИ АЧТ «Электра +» исполнение РИ; 5 - ОИ
АЧТ «Медея» исполнение РИ
1
2
Лист № 2
Всего листов 6
Программноеобеспечение
Излучатели функционируют под управлением регуляторов-измерителей dTron 308 (номер в
Государственном реестре средств измерений Российской Федерации 54173-13) имеющих
встроенное специальное программное обеспечение, которое является неотъемлемой частью
прибора. Программное обеспечение позволяет осуществлять функции сбора, передачи,
обработки,хранениякалибровочныххарактеристикипредставленияизмерительной
информации.
Идентификационное наименование ПО
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО*
Другие идентификационные данные (если имеются)
Metropir
192.03.01
нет
нет
непреднамеренных
метрологических
Степень защиты программного обеспечения от преднамеренных или
изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияниепрограммногообеспеченияучтенопринормировании
характеристик.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2 и 3.
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристики
Модификация ОИ АЧТ 50/1500
«Деметра»«Деметра-М»
23
отминус 30 до 80 отминус 40 до 110
±
0,6
±
(0,6+0,0023
×
t
вос
)
±
1,0
±
(1,0+0,0046
×
t
вос
)
±0,2
±0,2
3045
1
Диапазон воспроизводимой температуры,
°
С
Доверительные границы погрешности при доверительной
вероятности 0,95 для излучателей исполнения 1Р, °С, не
более:
-для диапазона воспроизводимых температур ниже 0
°
С
-для диапазона воспроизводимых температур выше 0
°
С
Доверительные границы погрешности при доверительной
вероятности 0,95 для излучателей исполнения 2Р, °С, не
более:
- для диапазона воспроизводимых температур ниже 0
°
С
- для диапазона воспроизводимых температур выше 0
°
С
Нестабильность поддержания температуры излучателя,
°
С, не более
Дрейф температуры излучателя за 15 минут,
°
С, не более
Время выхода на режим на нижнем пределе измерения,
мин.
Параметры излучающей полости, мм, не менее
- диаметр
- глубина
Напряжение питания
Частота сети питания
70 70
215 215
220±22 В
50±0,5 Гц
Лист № 3
Всего листов 6
Продолжение таблицы 2
от минус 30 до 50
23
400
254
488
420448
248330
365440
18 18
15 18
от 15 до 25
от 20 до 80
1
Габаритные размеры излучателей для РИ, мм, не более:
тепловой излучатель:
-длина
-ширина
-высота
охладитель воды:
-длина
-ширина
-высота
Масса составляющих блоков излучателей для РИ, кг, не
более:
тепловой излучатель
охладитель воды
Условия эксплуатации:
- диапазон температуры окружающей среды, °С
- диапазон влажности окружающего воздуха, %
Условия транспортирования и хранения излучателя с
охладителем:
- диапазон температуры окружающей среды, °С
-диапазонвлажностиокружающеговоздухапри
температуре 35 °С, %
Время наработки до метрологического отказа, ч, не менее
Средний срок службы, лет
от 20 до 80
10000
5
Таблица 3 - Основные метрологические и технические характеристики
Наименование характеристики
Модификация ОИ АЧТ 50/1500
«Медея» «Электра»«Электра+»
234
от 50от 100 доот 300 до
до500 1100 1250
«Гелиос»
5
от 800 до
1500
±
(0,6+0,0023
×
t
вос
)
±
(1,0+0,0046
×
t
вос
)
±0,2
±0,2
100
305050
220±22
50±0,5
1
Диапазон воспроизводимой
температуры,
°
С
Доверительные границы погрешности
при доверительной вероятности 0,95 для
излучателей исполнения 1Р, °С, не более:
Доверительные границы погрешности
при доверительной вероятности 0,95 для
излучателей исполнения 2Р, °С, не более:
Нестабильность поддержания
температуры излучателя, °С, не более
Дрейф температуры излучателя за 15
минут,
°
С, не более
Время выхода на режим на нижнем
пределе измерения, мин
Напряжение питания, В
Частота сети питания, Гц
Параметры излучающей полости, мм, не
менее:
- диаметр
- глубина
70 50 50
465 520 520
32
390
Лист № 4
Всего листов 6
Продолжение таблицы 3
от 15 до 25
от минус 30 до 50
345
800
254
488
890890770
250250255
300300300
220220220
290290290
130130130
230
230
230
212144
от 20 до 80
от 20 до 80
12
Габаритные размеры излучателей для
МБ, мм, не более:
-длина
-ширина
-высота
Габаритныеразмерысоставляющих
блоков излучателей для РИ, мм, не
более:
тепловой излучатель:
-длина700
-ширина240
-высота300
блок управления:
-длина220
-ширина290
-высота130
согласующее устройство:
-длина
-ширина
-высота
Масса, кг, не более23
Условия эксплуатации:
- диапазон температуры окружающей
среды, °С
-диапазонвлажностиокружающего
воздуха, %
Условия транспортирования и хранения
излучателя:
- диапазон температуры окружающей
среды, °С
- диапазонвлажностиокружающего
воздуха при температуре 35 °С, %
Время наработки до метрологического
отказа, ч, не менее
Средний срок службы, лет
10000
5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом и на
излучатель в виде наклейки.
Комплектность средства измерений
Для моноблочного исполнения (модификации ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ
«Электра+», ОИ АЧТ «Гелиос»):
Излучатель1 шт.
Сетевой кабель1 шт.
Руководство по эксплуатации1 экз.
Методика поверки МП 2412-0044-2014 1 экз.
Сумка укладочная1 шт.
Лист № 5
Всего листов 6
Для раздельного исполнения (модификации ОИ АЧТ «Деметра» и ОИ АЧТ «Деметра-М»):
Тепловой излучатель1 шт.
Охладитель воды1 шт.
Индикатор движения жидкости1 шт.
Набор соединительных шлангов1 компл.
Сетевой кабель2 шт.
Руководство по эксплуатации1 экз.
Методика поверки МП 2412-0044-2014 1 экз.
Сумка укладочная2 шт.
Для раздельного исполнения (модификации ОИ АЧТ «Медея», ОИ АЧТ «Электра», ОИ АЧТ
«Электра+»):
Тепловой излучатель1 шт.
Блок управления1 шт.
Сетевой кабель1 шт.
Руководство по эксплуатации1 экз.
Методика поверки МП 2412-0044-2014 1 экз.
Сумка укладочная2 шт.
Для раздельного исполнения (модификация ОИ АЧТ «Гелиос»):
Тепловой излучатель1 шт.
Блок управления1 шт.
Согласующее устройство1 шт.
Сетевой кабель1 шт.
Руководство по эксплуатации1 экз.
Методика поверки МП 2412-0044-2014 1 экз.
Сумка укладочная3 шт.
Поверка
осуществляется по МП 2412-0044-2014 «Излучатели ОИ АЧТ 50/1500. Методика поверки»,
утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2014 г.
Основное поверочное оборудование:
Рабочие эталоны единицы температуры 0-го разряда по ГОСТ 8.558-2009;
Рабочие эталоны единицы температуры 1-го разряда по ГОСТ 8.558-2009
Сведения о методиках (методах) измерений
Методы измерения изложены в руководстве по эксплуатации «Излучатели ОИ АЧТ 50/1500.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к излучателям
ОИ АЧТ 50/1500
1 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры».
2 ГОСТ Р 8.566-2012 «ГСИ. Излучатели в виде моделей абсолютно черного тела. Методика
поверки и калибровки».
3 ТУ 4211-001-31977823-2013 «Излучатель ОИ АЧТ 50/1500. Технические условия».
Лист № 6
Всего листов 6
государственного регулирования
Рекомендации по областям применения в сфере
обеспечения единства измерений
оказание trial по обеспечению единства измерений.
Изготовитель
ООО «НПЛ «МЕТРОПИР»
198095, г. Санкт-Петербург, ул. Маршала Говорова, д.37, корп. 2, лит. А
Тел./факс: (812) 252-40-29
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01;
факс: (812) 713-01-14, Е-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
»________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20514-06 | Излучатели | Черное тело цилиндрическое мод. 982 Hyperion R, 976 Gemini R, 970 Pegasus R, 999 Medusa R, 426 Oberon R, 988, QuickCal | Фирма "Isotech", Великобритания | 2 года | Перейти |
| 76903-19 | Излучатели инфракрасные в виде модели абсолютно черного тела | МЧТ-300, МЧТ-1200 | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 2 года | Перейти |
| 27847-04 | Излучатели измерительные | 1И-1А | ОАО "Концерн "Океанприбор", г.С.-Петербург | 1 год | Перейти |
| 71313-18 | Излучатели на основе МЧТ | 1200 КВФШ.418236.002 | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 40099-08 | Излучатели в виде модели абсолютно черного тела | АЧТ-45/100/1100 | АО "НПП "Эталон", г.Омск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
