Приложение к свидетельству № 33198/1
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы многофункциональные MCx-R
Назначение средства измерений
Калибраторы многофункциональные MCx-R предназначены для измерений и воспроиз-
ведений сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов
от термопар и термопреобразователей сопротивления), частоты периодических сигналов, а так-
же для измерений давления.
Описание средства измерений
Калибраторы многофункциональные MCх-R представлены малогабаритными модифи-
кациями MC2-R, MC2-R-IS, MC4-R в различных комплектациях и модификациями с большим
графическим дисплеем: MC5-R, MC5P-R, MC5-R-IS. Модификация MC5P-R – панельное ис-
полнение модификации MC5-R. Модификации MC2-R-IS и MC5-R-IS - взрывозащищённое ис-
полнение с маркировкой взрывозащиты 0ExiaIICT4 X.
Малогабаритные модификации MC2-R, MC2-R-IS и MC4-R имеют корпус с мембранной
клавиатурой, дисплеем, основными электронными компонентами, внутренние и/или внешние
модули измерения давления и поставляются в различных комплектациях.
Модификации с большим дисплеем MC5-R, MC5-R-IS имеют модульное исполнение:
единый базовый модуль BU-R с мембранной клавиатурой, графическим дисплеем и основными
электронными компонентами, электрический модуль Е, электрический и температурный мо-
дуль ЕТ-R, модуль автоматической внутренней компенсации температуры холодного спая тер-
мопар RJ. Кроме этого калибраторы могут иметь внутренние и внешние модули измерения дав-
ления. Все модули, за исключением внешних модулей измерения давления, устанавливаются
внутрь корпуса базового модуля.
Калибраторы осуществляют измерение и воспроизведение сигналов напряжения и силы
постоянного тока, сопротивления, сигналов термометров сопротивления и термоэлектрических
преобразователей, измерение и воспроизведение частоты синусоидальных, прямоугольных и
импульсных сигналов, количества импульсов, измерение давления, тестирование реле.
В калибраторах MCх-R предусмотрено большое число вспомогательных функций:
- встроенный калькулятор для автоматического вычисления погрешности, разности по-
казаний измерительных каналов, пересчета избыточного давления в абсолютное (при наличии
двух модулей давления, один из которых барометрический). Калькулятор способен также мас-
штабировать стандартный токовый сигнал в реальные показания, например, в значения расхода,
а также выполнять пересчёт из одних единиц измерения в другие;
- возможность индикации сигналов в процентах от выбранного диапазона измерения или
воспроизведения сигнала;
- измерения максимального/минимального значений и градиента сигнала;
- несколько режимов компенсации температуры холодного спая термопар: автоматиче-
скую внутреннюю (при наличии модуля RJ), внешнюю (в том числе ручную).
- одновременное измерение и индикация трех параметров;
- формирование и хранение процедур и результатов калибровок во внутренней памяти,
вывод на графический дисплей, принтер результатов калибровок, как в числовом, так и графиче-
ском виде, прием/выгрузку процедур и результатов из/в ПК (кроме MC2-R и MC2-R-IS);
- возможность ввода пользователем индивидуальных градуировок термометров сопро-
тивления (кроме MC2-R и MC2-R-IS);
- многоканальный регистратор данных (даталоггер) (кроме MC2-R, MC2-R-IS и MC4-R);
- связь с приборами по HART- протоколу (кроме MC2-R, MC2-R-IS и MC4-R), прото-
колам Foundation FieldBus, ProfiBus (только MC5-R, MC5-R-IS, MC5P-R);
Калибраторы MCх-R позволяют:
Лист № 2
Всего листов 12
- выбрать язык экранного интерфейса пользователя (в том числе русский);
- генерировать или имитировать сигналы различной формы с функцией ступеней и на-
клона.
- подключить калибратор к компьютеру через интерфейс RS 232 (MC2-R, MC2-R-IS и
MC4-R имеют интерфейс USB);
Фотография общего вида калибраторов и место нанесения поверительного клейма-
наклейки представлены на рисунках 1-3 .
Рисунок 2 – Общий вид калибраторов МС2-R, MC2-R-IS, МС4-R
Программное обеспечение
Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропро-
цессоре калибратора и недоступно пользователю, после записи рабочей программы становится
невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с
помощью специализированных программ в условиях завода-изготовителя калибраторов. Номер
версии ПО доступен для просмотра на дисплее после включения калибратора.
Метрологические характеристики калибраторов нормированы с учётом влияния на них
ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.

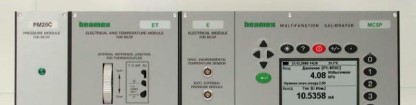

Рисунок 1 – Общий вид калибраторов МС5-R, MC5-R-IS

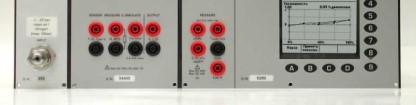

Рисунок 3 – Общий вид калибратора МС5P-R
Лист № 3
Всего листов 12
MC5-R
MC5P-R
MC5-R
не используется
MC5-R-IS
MC5-R-IS
не используется
MC4-R
MC4
не используется
MC2-R
MC2
не используется
MC2-R-IS
MC2-IS
не используется
Таблица 1 - Идентификационные данные метрологически значимого ПО
НаименованиеИдентификационноеНомер версииЦифровой иден-
ПО наименование ПО ПО тификатор ПО
Алгоритм вычис-
ления цифрового
идентификатора
2.50rне используется
2.50rне используется
3.12не используется
3.12не используется
3.13не используется
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
В калибраторе отсутствует возможность внесения изменений (преднамеренных или не-
преднамеренных) в ПО посредством внешних интерфейсов или меню калибратора.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс
(вскрытие калибратора) обеспечивается нанесением гарантийной наклейки на корпус калибра-
тора.
Метрологические и технические характеристики
Метрологические характеристики калибраторов представлены в таблицах 2 – 7.
Таблица 2 – Измерение электрических сигналов
1)
Функция
Диапазон
измерений
-25…150 мВ
2)
±
250 мВ
3)
±
500 мВ
3)
±
(0,25…<1) В
3)
1…30 В
3
±
30 В
3)
±
50 В
3)
Измерение на-
пряжения посто-
янного тока
1…60 В
2)
Пределы допускаемой основной погрешности
МС2-R, MC4-R, МС2-R-IS МС5-R, МС5Р-R,МС5-R-IS
(модуль E, E-IS)
±
(0,02 % показ. + 4 мкВ)
-
±
(0,02 % показ. + 5 мкВ)
±
(0,02 % показ. + 4 мкВ)
(только МС5-R-IS)
-
±
(0,02 % показ. + 4 мкВ)
(кроме МС5-R-IS)
±
(0,02 % показ. + 5 мкВ)
±
(0,02 % показ. + 5 мкВ)
(кроме МС5-R-IS)
±
(0,02 % показ. + 0,25 мВ)
-
(только МС2-R-IS)
-
±
(0,02 % показ.+ 0,25 мВ)
(только МС5-R-IS)
-
±
(0,02 % показ.+ 0,25 мВ)
(кроме МС5-R-IS)
±
(0,02 % показ. + 0,25 мВ)
-
(кроме МС2-R-IS)
Лист № 4
Всего листов 12
Окончание таблицы 2
1)
Функция
Диапазон
измерений
±
100 мА
4)
Пределы допускаемой основной погрешности
МС2-R, MC4-R, МС2-R-ISМС5-R, МС5Р-R,
МС5-R-IS
(модуль E, E-IS)
±
(0,02 % показ. + 1,5 мкА)
±
(0,02 % показ. + 1,5 мкА)
Измерение силы
постоянного тока
Измерение часто-
ты сигналов
0,0028 Гц...
50 кГц
5)
±
0,01 % показания
±
0,01 % показания
Счёт импульсов0...9999999 имп.--
5
)
Измерение
сопротивления
0...4000 Ом
6)
±
(0,02 % показ. +3,5 мОм)
7)
±
(0,02 % показ. +3,5 мОм)
7) 8)
(кромекалибраторадавле-
нияMC2-R)
Примечания: показ. – показания
1)
Во всех модификациях MCх-R, кроме MC5-R-IS имеется источник постоянного напряжения =24
В (=12 В в MC2-R-IS) для питания токовой петли в режиме измерения и ( кроме MC2-R-IS) гене-
рирования тока;
2)
R
вх
>
10 Мом;
3)
R
вх
>
1 Мом;
4)
R
вх
<
7,5 Ом;
5)
R
вх
>
1 МОм, минимальная амплитуда синусоидальных и прямоугольных сигналов:
2 В для частоты ниже 10 кГц и длительности импульса более 50 мкс
3 В для частоты от 10 до 50 кГц и длительности импульса от 10 до 50 мкс;
6)
I
изм
: пульсирующий в обоих направлениях 1 мА (от 0 до 500 Ом), 0,2 мА (
>
500 Ом);
7)
Для 4-х проводной схемы, для 3-х проводной -
±
(0,02% показания + 13,5 мОм);
8)
Измерение сопротивления обеспечивается модулем ET-R, ET-R-IS.
Таблица 3 - Генерирование электрических сигналов
1)
Функция
Диапазон
воспроиз-
ведений
Пределы допускаемой основной погрешности
МС2-R (кромекалибратораМС5-R, МС5Р-R,
давления), МС2-R-IS,МС5-R-IS
MC4-R(модуль ET-R, ET-R-IS)
±
(0,02 % показ.+4 мкВ)
-
-25…150 мВ
2)
±
250 мВ
2)
±
500 мВ
2)
-2,5…10 В
2)
-3…11 В
2)
-3…12 В
2)
Воспроизведение
сигналов напря-
жения постоян-
ного тока
±
12 В
2)
0…25 мА
3)
Воспроизведение
сигналов силы
постоянного тока
±
25 мА
3)
Воспроизведение
сопротивления
1…4000 Ом
4)
±
(0,02 % показ.+0,1 мВ)
±
(0,02 % показ. + 4 мкВ)
(только МС5-R-IS)
-
±
(0,02 % показ. + 4 мкВ)
(кроме МС5-R-IS)
-
±
(0,02 % показ. + 0,1 мВ)
(только МС5-R-IS)
±
(0,02 % показ.+0,1 мВ)
-
(только МС2-R-IS)
±
(0,02 % показ. + 0,1 мВ)
-
(кроме МС2-R-IS)
-
±
(0,02 % показ. + 0,1 мВ)
(кроме МС5-R-IS)
±
(0,02 % показ. + 1,5 мкА)
±
(0,02 % показ. + 1 мкА)
(только МС5-R-IS)
-
±
(0,02 % показ. + 1 мкА)
(кроме МС5-R-IS)
±
0,04 % показ. или
±
0,04 % показ. или
±
30 мОм, что больше
±
30 мОм, что больше
Лист № 5
Всего листов 12
Окончание таблицы 3
1)
Функция
Диапазон
воспроиз-
ведений
0,0005 Гц...
10 кГц
5)
Пределы допускаемой основной погрешности
МС2-R (кромекалибратораМС5-R, МС5Р-R,
давления), МС2-R-IS,МС5-R-IS (модуль ET-R,
MC4-R ET-R-IS)
±
0,01 % показания
-
0,0028 Гц...
50 кГц
5)
-
±
0,01 % показания
Воспроизведение
сигналов сину-
соидальной и
прямоугольной
формы
Воспроизведение
последовательно-
сти импульсов
6
0…9999999 имп.
)
--
Примечания: показ. – показания
1)
В модификациях MC2-R-IS и MC5-R-IS воспроизведение сигналов силы постоянного тока вы-
полняется пассивно, т. е. только при питании токовой петли от внешнего источника напряжения;
2)
I
нагр
5 мА (макс.);
3)
R
нагр
800 Ом (от 0 до 20 мА), 640 Ом (от 20 до 25 мА), напряжение питания петли
£
60 В (
£
30 В
для MC2-R-IS, MC5-R-IS);
4)
Для 4-проводного соединения (для 3-проводного добавить 10 мОм);
5)
I
нагр
5 мА (от 0 до 650 Ом), I
нагр
х R
сим
<
3,25 В (от 650 до 4000 Ом);
6)
Амплитуда сигнала от 0 до 12 В (для MC2-R-IS от 0 до 11 В, для MC5-R-IS от 0 до 10 В),
погрешность
±
(0,2 В + 5% от установленного значения).
Таблица 4 - Измерение и воспроизведение сигналов термопар
(для МС2-R, MC4-R, МС2-R-IS, МС5-R, МС5Р-R, МС5-R-IS - модуль ET-R, ET-R-IS)
Тип
1)
ДиапазонПределы допускаемой основной погрешности
измерений (°С)
2)
(±)
ПР(В) 0...< 2004 мкВ + 0,02 % показания мкВ
200... < 500 2,0 °С
500... < 800 0,8 °С
800...1820 0,6 °С
ПП(S) -50... < 0 1,0 °С
0... < 50 0,7 °С
50…< 1500 0,6 °С
1500...1768 0,7 °С
ПП(R) -50... < 0 1,0 °С
0... < 150 0,7 °С
150…< 1400 0,5 °С
1400...1768 0,6 °С
ХА(К)-270... < -2004 мкВ + 0,02 % показания мкВ
-200... < 0 0,1°С + 0,1 % показания °С
0... < 1000 0,1°С + 0,02 % показания
°С
1000…13720,03 % показания °С
ХК(Е)-270... < -200 4 мкВ + 0,02 % показания мкВ
-200... < 0 0,07 °С + 0,08 % показания °С
0... < 600 0,07 °С + 0,02 % показания °С
600…10000,03 % показания °С
Лист № 6
Всего листов 12
Окончание таблицы 4
Тип
1)
ДиапазонПределы допускаемой основной погрешности (±)
измерений (°С)
2
МК(Т)-270... <-2504 мкВ + 0,02 % показания мкВ
-250... <-200 0,7 °С
-200... < 00,1 °С + 0,1 % показания °С
0...400 0,1 °С + 0,01 % показания °С
ЖК(J) -210... <-200 4 мкВ + 0,02 % показания мкВ
-200... < 0 0,08 °С + 0,07 % показания °С
0...12000,08 °С + 0,02 % показания °С
НН(N)-270... < -200 4 мкВ + 0,02 % показания мкВ
-200... < -1000,2 % показания °С
-100... < 0 0,15 °С + 0,05 % показания °С
0... < 750 0,15 °С + 0,01 % показания °С
750...13000,03 % показания °С
ХК(L)-200... < 0 0,07 °С + 0,07 % показания °С
0...8000,07 °С + 0,02 % показания °С
ВР(А)-10... < 500 0,33 °С
500... < 15000,17 °С –0,03 % показания °С
1500...2500 - 0,45 °С + 0,08 % показания °С
Примечания:
1) МТШ-90 (ГОСТ Р 8.585-2001). Имеются также дополнительные типы градуировок.
2) Разрешение для всех типов термопар 0,01 °С, R
вход
>10 МОм
Функция
Диапазон
измерений
Таблица 5 - Автоматическая компенсация температуры холодного спая термопар
Пределы допускаемой погрешности
МС2-R, MC4-R,МС5-R, МС5Р-R, МС5-R-IS
MC2-R-IS (модуль RJ, RJ-IS)
Компенсация тем-
пературы холодно- -10…+50 °С
±
0,25 °С
±
0,1 °С
го спая термопар
Таблица 6 - Измерение и воспроизведение сигналов термометров сопротивления.
(для МС2-R, MC4-R, МС2-R-IS ,МС5-R, МС5Р-R, МС5-R-IS - модуль ET-R, ET-R-IS )
Тип
1)
ДиапазонПределы допускаемой ос-Пределы допускаемой основ-
измерений (°С)
новной погрешности (
±
)ной погрешности, (
±
)
2)
(измерение)(воспроизведение)
12 3 4
50П-200... < 00,06 °С0,10 °С
(Pt50 α385)0...8500,06 °С + 0,025 % показания0,1 °С + 0,025 % показания
100П -200... < 0 0,06 °С 0,10 °С
(Pt100 α385)0...8500,06 °С + 0,025 % показания0,1 °С + 0,025 % показания
200П
)
-200... < 0 0,06 °С 0,10°С
(Pt200 α385)0...8500,06 °С + 0,025 % показания0,1 °С + 0,025 % показания
400П -200... < 0 0,06 °С 0,10 °С
(Pt400 α385)0...8500,06 °С + 0,025 % показания0,1 °С + 0,025 % показания
500П -200... < 0 0,06 °С 0,10 °С
(Pt500 α385)0...8500,06 °С + 0,025 % показания0,1 °С + 0,025 % показания
1000П --200... < 0 0,06 °С 0,10 °С
(Pt1000 α385)0...8500,06 °С + 0,025 % показания0,1 °С + 0,025 % показания
50П -200... < 0 0,06 °С 0,10 °С
(50П α391-06)0...8500,06°С + 0,025% показания0,1 °С + 0,025 % показания
Лист № 7
Всего листов 12
50М200…< 11
0,14 °С
100М180…< -6
0,07 °С
1234
100П -200... < 0 0,06 °С 0,10 °С
(100П α391-06)0...8500,06 °С + 0,025 % показания0,1 °С + 0,025 % показания
500П -200... < 0 0,06 °С 0,10 °С
(500П α391-06)0...8500,06 °С + 0,025 % показания0,1 °С + 0,025 % показания
1000П -200... < 0 0,06 °С 0,10 °С
(1000П α391-06) 0...850 0,06 °С + 0,025 % показания 0,1 °С + 0,025 % показания
(50М α428-06)
-
110...200
0
0,07 °С + 0,02 % показания
0,1 °С + 0,04 % показания
(100М α428-06)
-
-60...200
0
0,06 °С + 0,02 % показания
0,1 °С + 0,04 % показания
100Н-60...1800,05 °С + 0,01 % показания0,08 °С + 0,02 % показания
(100Н α617)
Примечания:
1) МТШ-90 (ГОСТ Р 8.625-2006, ГОСТ 6651-2009). Имеются также дополнительные ти-
пы градуировок.
2) Разрешающая способность для всех типов термометров сопротивления: 0,01
°
С.
Примечания для таблиц №№ 2 - 6:
1) Для калибраторов MC2-R, MC4-R, MC2-R-IS пределы допускаемой основной погреш-
ности нормируются в диапазоне температуры окружающей среды от 18 до 28
°
С. Пределы до-
пускаемой дополнительной погрешности от влияния температуры окружающей среды вне диа-
пазона от 18 до 28
°
С,
±
0,0015% показаний/
°
С.
2) Для калибраторов MC5-R, MC5Р-R, MC5-R-IS пределы допускаемой основной по-
грешности нормируются в диапазоне температуры окружающей среды от 15 до 35
°
С. Пределы
допускаемой дополнительной погрешности от влияния температуры окружающей среды вне
диапазона от 15 до 35
°
С,
±
0,001% показаний/
°
С.
Таблица 7 - Внутренние модули измерения давления для модификации MC2-R
МодульДиапазонПределы допускаемой основной погрешности *
МежповерочныйМежповерочный
интервал 6 месяцевинтервал 12 месяцев
В, B-IS
1)
80...120 кПа абс.
±
0,06 кПа
±
0,10 кПа
IPM200mC
±
20 кПа
±
(0,03% П + 0,03% ВП)
±
(0,05 % П + 0,05 % ВП)
IPM2C -100...200 кПа
±
0,035 % ВП
±
0,05 % ВП
IPM20C -100...2000 кПа
±
0,035 % ВП
±
0,05 % ВП
IPM160 0...16 МПа
±
0,035 % ВП
±
0,05 % ВП
1) Модификация MC2-R-IS может поставляться с внутренним модулем B-IS
Таблица 8 - Внутренние модули измерения давления для модификации MC4-R
МодульДиапазонПределы допускаемой основной погрешности *
В
NPM200mC
NPM2C
Межповерочный Межповерочный
интервал 6 месяцев интервал 12 месяцев
80...120 кПа абс.
±
0,06 кПа
±
0,10 кПа
±
20 кПа
± (0,03% П + 0,017 % ВП) ± (0,05% П + 0,025% ВП)
-100...200 кПа ± (0,025% П + 0,01 % ВП)±(0,035% П + 0,015% ВП)
NPM20C-100...2000 кПа
NPM160 0...16 МПа
± (0,025% П + 0,01 % ВП)±(0,035% П + 0,015% ВП)
± (0,025% П + 0,01 % ВП)±(0,035% П + 0,015% ВП)
Лист № 8
Всего листов 12
Таблица 9 - Внутренние модули измерения давления для модификаций MC5-R и MC5-R-IS
МодульДиапазонПределы допускаемой основной погрешности *
измерений
МежповерочныйМежповерочный
интервал 6 месяцев интервал 12 месяцев
В, B-IS80...120 кПа абс.
±
0,03 кПа
±
0,05 кПа
INT10mD, INT10mD-IS ± 1 кПа
±
(0,06%П + 0,035% Д)
±
(0,10% П + 0,05% Д)
INT100m, INT100m-IS 0…10 кПа
±
(0,015%П + 0,017% ВП)
±
(0,025% П + 0,025%
ВП)
INT400mC,± 40 кПа
±
(0,015% П + 0,015% ВП)
±
(0,025% П + 0,02% ВП)
INT400mC-IS
INT1C, INT1C-IS± 100 кПа
±
(0,015% П + 0,01% ВП)
±
(0,025% П + 0,01% ВП)
INT2C, INT2C-IS -100...+200 кПа
±
(0,015% П + 0,01% ВП)
±
(0,025% П + 0,01% ВП)
INT6C, INT6C-IS -100...+600 кПа
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
INT20C, INT20C-IS -100...+2000 кПа
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
INT60, INT60-IS0...6 МПа
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
INT100, INT100-IS 0...10 МПа
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
INT160, INT160-IS 0...16 МПа
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
Таблица 10 - Внешние модули измерения давления для модификаций MC2-R, MC2-R-IS, MC4-
R, MC5-R, MC5-R-IS и МС5Р-R
Модуль ДиапазонПределы допускаемой основной погрешности *
из
мер
ени
й
МежповерочныйМежповерочный
интервал 6 месяцевинтервал 12 месяцев
1
EXT В, PMB, EXT В-IS
34
±
0,03 кПа
±
0,05 кПа
2
80...120 кПа
абс.
± 1 кПа
0…10 кПа
±
(0,06%П + 0,035% Д)
±
(0,10% П + 0,05% Д)
±
(0,015%П + 0,017% ВП)
±
(0,025% П + 0,025% ВП)
± 40 кПа
±
(0,015% П + 0,015% ВП)
±
(0,025% П + 0,02% ВП)
± 100 кПа
±
(0,015% П + 0,01% ВП)
±
(0,025% П + 0,01% ВП)
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
-100...
+200 кПа
-100...
+600 кПа
-100...
+2000 кПа
0...6 МПа
0...10 МПа
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
0...16 МПа
±
(0,015% П + 0,007% ВП)
±
(0,025% П + 0,01% ВП)
0...25 МПа
±
(0,015% П + 0,01% ВП)
±
(0,025% П + 0,015% ВП)
0...60 МПа
±
(0,015% П + 0,01% ВП)
±
(0,025% П + 0,015% ВП)
EXT10mD, EXT10mD-IS
EXT100m, EXT100m-IS,
PM100m
EXT400mC, EXT400mC-
IS,PM400mC
EXT1C, EXT1C-IS,
PM1C
EXT2C, EXT2C-IS,
PM2C
EXT6C, EXT6C-IS,
PM6C
EXT20C, EXT20C-IS,
PM20C
EXT60, EXT60-IS, PM60
EXT100, EXT100-IS,
PM100
EXT160, EXT160-IS,
PM160
EXT250, EXT250-IS,
Trial
EXT600, EXT600-IS,
PM600
EXT1000, EXT1000-IS
0...
100 МПа
±
(0,015% П + 0,01% ВП)
±
(0,025% П + 0,015% ВП)
Лист № 9
Всего листов 12
1234
EXT200mC-s, ± 20 кПа
±
(0,03% П + 0,03% ВП)
±
(0,05% П + 0,05% ВП)
EXT200mC-s-IS
EXT2C-s, EXT2C-s-IS -100...
±
0,035% ВП
±
0,05% ВП
+200 кПа
EXT20C-s, EXT20C-s-IS -100...
±
0,035% ВП
±
0,05% ВП
+2000 кПа
EXT160-s, EXT160-s-IS0...16 МПа
±
0,035% ВП
±
0,05% ВП
Примечания к таблицам 7, 8, 9, 10:
П - показание, ВП – верхний предел диапазона, Д – диапазон измерений;
* Пределы допускаемой основной погрешности нормируются в диапазоне температуры окру-
жающей среды от 15 до 35
°
С. Пределы допускаемой дополнительной погрешности от влияния
температуры окружающей среды вне диапазона от 15 до 35
°
С,
±
0,001 % показаний/
°
С (
£
0,002%
от верхнего предела/
°
С для модуля EXT10mD, EXT10mD-IS).
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до +50
°
С,
(нормальная температура (23
±
2)
°
С );
- относительная влажность от 0 до 80 % без конденсации влаги;
- температура транспортирования и хранения от минус 20 до + 60
°
С.
Питание калибраторов осуществляется от внутреннего аккумулятора или сетевого адап-
тера/зарядного устройства.
Напряжение питания от сети переменного тока частотой
50/60 Гц
±
2% при использовании зарядного устройства, В
100…240
Степень защиты влаго- и пыленепроницаемого корпуса IP65 (MC5-R, MC5-R-IS)
калибратора
Масса калибратора, кг
- модификация MC2-R, MC4-R, MC2-R-IS от 0,72 до 1,07
- модификации МС5-R, МС5-R-IS от 1,7 до 2,3
Габаритные размеры калибратора, мм
- модификация MC2-R, MC4-R, MC2-R-IS 215х102х49
- модификации МС5-R, МС5-R-IS 245х192х74
Знак утверждения типа
наносится на калибраторы многофункциональные МСх-R методом наклейки на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 11
НаименованиеКоличество
калибратор многофункциональный MCх-R с 1 шт.
предустановленными по заказу модулями и
принадлежностями: калибратор (для модифика-
ций МС2-R, MC2-R-IS, MC4-R) или базовый
модуль BU-R, MC5P-R или BU-R-IS (обязатель-
ная поставка), электрический модуль Е, E-IS,
электрический и температурный модуль ЕТ-R,
ЕТ-R-IS, модуль компенсации холодного спая
термопар RJ, RJ-IS, внешний датчик измерения
температуры окружающей среды, внутренние
модули измерения давления с соединительными
трубками и фитингами, внешние модули изме-
рения давления с соединительными кабелями
Лист № 10
Всего листов 12
только для
только для
Количество
по дополнительному заказу,
MC5-R, MC5P-R
по дополнительному заказу,
MC5-R-IS
1 шт.
Наименование
внешниемодулиинтерфейсовFoundation
FieldBus, ProfiBus с кабелями
внешниемодулиинтерфейсовFoundation
FieldBus, ProfiBus взывозащищенного исполне-
ния с кабелями
блок аккумуляторов NiMH и сетевой адап-
тер/зарядное устройство
комплект кабелей и контрольных проводов
термопарные вилки
картридж для щелочных батарей
только для
ручные воздушные и гидравлические насосы,
регуляторы, редукторы с трубками, шлангами,
переходниками и прокладками, кейсами
1 шт.
по дополнительному заказу
по дополнительному заказу,
MC2-R, MC4-R, MC5-R
по дополнительному заказу
- контроллер давления
вакуумный насос
программно-математическое обеспечение
мягкий кейс
руководство по эксплуатации на русском языке
методика поверки
по дополнительному заказу
по дополнительному заказу
по дополнительному заказу
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 22237-08 «Калибраторы многофункциональные MCх-R фир-
мы OY BEAMEX AB, Финляндия. Методика поверки»», утвержденному ФГУП «ВНИИМС»
13.10.2008 г.
Перечень оборудования для поверки: калибратор – вольтметр универсальный В1-28 (∆
U
=
±(0,003%U+0,0003%U
м
); ∆
I
= ±(0,006%I+0,002%I
м
)), компаратор напряжений Р3001М1 (кл.т.
0,0005), омметр цифровой Щ 306-1 (кл.т. 0,005/0,001), мера электрического сопротивления по-
стоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,5
·
10
-6
), генератор сигналовГ3-122 (∆
f
=
±5
·
10
-7
f), частотомер электронно-счётный Ч3-64, манометр абсолютного давления МПА – 15
(кл.т. 0,01), мановакууметр грузопоршневой МВП – 2,5 (кл.т. 0,05); манометры грузопоршневые
(кл.т. 0,02) МП – 2,5, МП – 6, МП – 60, МП – 600, МП – 2500; автоматизированные задатчики
избыточного давления (кл.т. 0,02): Воздух – 1,6, Воздух - 1600,Воздух - 6,3.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
Приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к калибраторам
многофункциональным МСх-R
ГОСТ Р 52931-2008Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.028-86Государственная система обеспечения единства измерений. Госу-
дарственный первичный эталон и государственная поверочная схе-
ма для средств измерений электрического сопротивления.
ГОСТ 8.027-2001Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений постоянного
электрического напряжения и электродвижущей силы.
Техническая документация фирмы-изготовителя
Лист № 11
Всего листов 12
Изготовитель
Фирма ВEAMEX OYAB, Финляндия,
RISTISUONRAITTI 10, FI-68600 PIETARSAARI, Finland
Заявитель
Фирма Artvik, Inc., США
Адрес: 40 West 37
th
Street, Suite 803, New York, NY 10018 USA
Тел.:1(212) 569 5014, факс: 1(212) 569 5017, E-mail:
Головное отделение Artvik, Inc. в странах СНГ и Балтии: ООО «АРТВИК Р»
Адрес: Часовая ул., 30, Москва, Россия, 125315
Тел.: (495) 956 7079, Факс: (495) 956 7078, E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.«____»____________2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
