Untitled document

Приложение к свидетельству № 27054

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики-расходомеры электронные вихревые погружные РЭВ-П “Фотон”

Назначение средства измерений

Счетчики-расходомеры электронные вихревые погружные РЭВ-П “Фотон” (далее – счет-

чики-расходомеры) предназначены для измерений объема и расхода жидких сред с кинемати-

ческой вязкостью не более 10

-4

/с в закрытых заполненных трубопроводах с диаметрами ус-

ловных проходов от 100 до 1800 мм.

Описание средства измерений

Принцип действия счетчиков–расходомеров основан на возникновении за телом обтека-

ния, помещенного в поток жидкости, дорожки вихрей (дорожки Кармана). Частота следования

вихрей в широком диапазоне чисел Рейнольдса прямо пропорциональна скорости, а следова-

тельно, и объемному расходу через измерительное сечение трубопровода (измерение расхода

производится в соответствии с ГОСТ 8.361-79 «Расход жидкости и газа. Методика выполне-

ния измерений по скорости в одной точке сечения трубы»).

Счетчики состоят из первичного преобразователя скорости вихревого типа и вторичного

микропроцессорного преобразователя (блока электроники).

Первичный преобразователь скорости состоит из тела обтекания (генератора вихрей) с

сенсором и устанавливается в измерительном сечении трубопровода на погружной штанге.

Сенсор преобразует вызванные чередованием вихрей знакопеременные пульсации давле-

ния в частотный электрический сигнал, который поступает на вход блока электроники.

Блок электроники обрабатывает входной сигнал и обеспечивает выполнение следующих

функций:

- вычисление объема и отображение его значений на цифровом индикаторе;

- индикацию при рабочих условиях значений расхода и скорости;

- формирование пассивного гальванически развязанного импульсного сигнала с нормиро-

ванной ценой импульса преобразования объема;

- регистрацию показаний параметров в электронном архиве;

- связь с устройствами сбора и отображения информации посредством интерфейса

RS485.

Конструкция счетчика предусматривает моноблочный и раздельный монтаж первичного

преобразователя скорости потока и блока электроники. При раздельном монтаже первичный

преобразователь скорости потока соединяется с блоком электроники двухпроводной кабель-

ной линией длиной до 150 метров.

Блок электроники размещается в герметичном металлическом корпусе, на котором рас-

положены индикаторное устройство, сенсор или кнопочная клавиатура для ввода (вывода)

информации, контактные разъёмы для подключения питания и внешних электрических цепей,

обеспечивающих совместимость счетчика-расходомера с периферийными устройствами.

Счетчик устанавливается на трубопроводе с помощью накладного фланца, закрепленного

посредством сварного соединения.

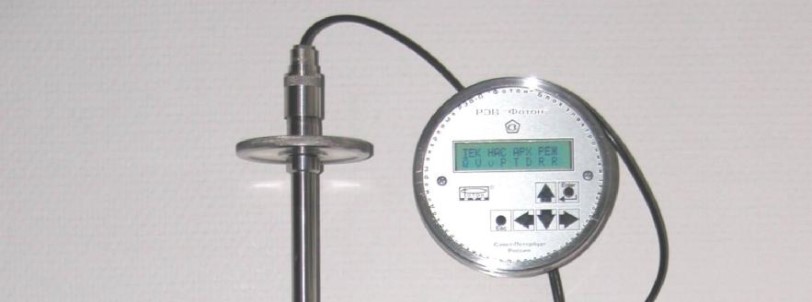

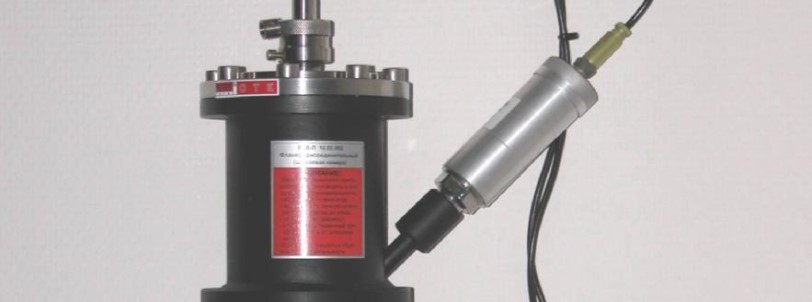

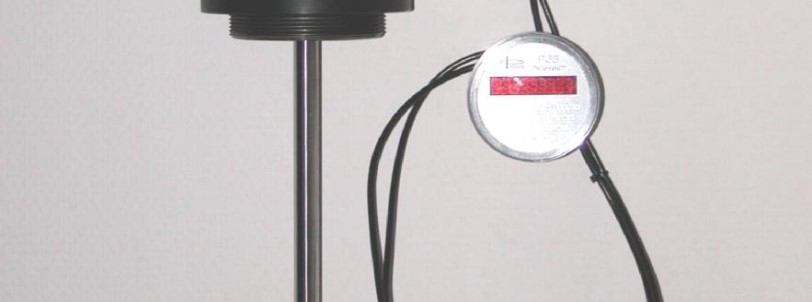

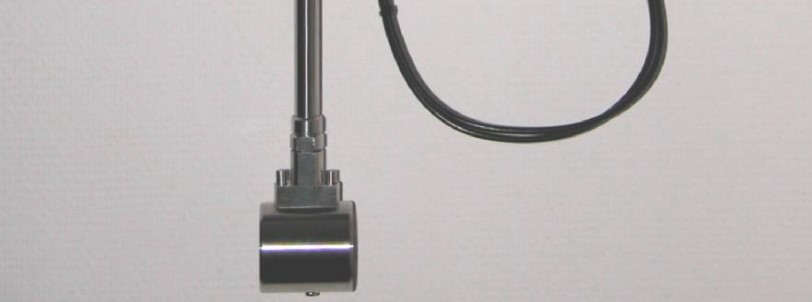

Внешний вид счетчика-расходомера и место установки пломбы показан на рисунке 1.

Лист № 2

всего листов 5

Рис.1

место установки

пломбы

Лист № 3

всего листов 5

Программное обеспечение

Расходомеры имеют встроенное и автономное программное обеспечение (ПО). Структура

и взаимосвязи частей ПО показана на рисунке 2.

Рис. 2

Основные функции частей программного обеспечения:

1) Блок расчета расхода предназначен для вычисления его значений по результатам изме-

рений сигнала, формируемого сенсором счетчика-расходомера;

2) Блок расчета объема предназначен для вычисления его значений по результатам изме-

рений расхода;

3) Блок архивации предназначен для расчетов и хранения измерительной и диагности-

ческой информации;

4) Блок обмена предназначен для вывода через последовательный порт измерительной,

диагностической и настроечной информации на внешние устройства приема;

5) Блок индикации предназначен для визуального отображения на табло счетчика-расхо-

домера измерительной, диагностической и настроечной информации;

6) Блок реального времени предназначен для измерения времени работы счетчика-расхо-

домера и времени действия диагностируемых ситуаций;

7) Блок диагностики предназначен для контроля значений измеренных параметров на со-

ответствие заданным значениям и формирования диагностических сообщений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименование Идентификаци- Номер версии (иден- Цифровой идентифи- Алгоритм вычис-

программного онное наимено- тификационный но- катор прогр. обеспече- ления цифрового

обеспечения вание программ- мер) программного ния (контрольная сум- идентификатора

ного обеспеченияобеспеченияма исполняемого кода) прогр. обеспечения

Foton M (внешнее

Foton M. exe 2.1.1 5F.F9CRC-16

ПО)

Foton N* (встро-

Foton N. osm5.6.2.25C.С9CRC-16

енноеПО)

*встроенное ПО устанавливается на производстве и не имеет внешнего доступа

Нормирование метрологических характеристик счетчика-расходомера проведено с учетом

того, что программное обеспечение является неотъемлемой и неизменяемой частью счетчика-

расходомера. Уровень защиты программного обеспечения - С по МИ 3286-2010.

Блок расче-

та расхода

Блок расче-

та объема

Блок диагно-

стики

Блок вре-

мени

Блок архи-

вации

Блок обме-

на данными

Блок инди-

кации

Лист № 4

всего листов 5

Метрологические и технические характеристики

Наименование параметра

Диаметр условного прохода трубопровода (Dy), мм

Наименьший расход измеряемой среды Qmin , м

/ч

Наибольший расход измеряемой среды Qmax , м

/ч

Значение параметра

100

1800

6,2

58320

Пределы допускаемой относительной погрешности измерения объ-

ема и расхода в рабочих условиях,

Наибольшее избыточное давление измеряемой среды, МПа1,6

Кинематическая вязкость измеряемой среды, не более, м

/с10

-4

Диапазон температуры измеряемой среды, °С

Емкость счетчика суммарного объема, усл. ед.

Цена единицы младшего разряда индикации объема, м

Цена единицы младшего разряда индикации расхода, м

/ч

150

9999999

0,1

0,01

Габаритные размеры счетчика-расходомера (в зависимости от Ду)

не более, мм: длина, ширина, высота

134, 134, 400

1100

Масса счетчика-расходомера (в зависимости от Ду) не более, кг

3,5

Напряжение питания постоянного тока, В

Ток потребления, мА50

Потребляемая мощность не более, В

0,5

Средняя наработка на отказ, ч75000

Полный средний срок службы, лет15

Диапазон температуры окружающего воздуха, °С

Относительная влажность окружающего воздуха при 35

С, %

-от минус10 до 50

Знак утверждения типа

Знак утверждения типа наносят на прибор (табло блока электроники и шильд датчика

расхода) фотохимическим методом и на эксплуатационную документацию типографским спо-

собом.

Комплектность средства измерений

Наименование

Счетчик-расходомер вихревой

Паспорт

ОбозначениеКол-во

РЭВ-П “Фотон” 1 шт.

ПС 4213-002-46970212-00 1 экз.

Руководство по эксплуатации (Методика поверки - РЭ 4213-002-46970212-001 экз.

раздел 7 РЭ)

Блок питания (12

3)В, 50мА

Разъем

Фланец накладной присоединительный

Кольцо резиновое уплотнительное

БП 1шт.

DB9P (DB15P) 1 шт.

СР-50 1 шт.

РЭВ-П 10-02-001 1 шт.

077-085-46 по ГОСТ9833-73 1 шт.

Поверка

осуществляется по Методике поверки, изложенной в разделе 7 Руководства по эксплуатации

РЭ 4213-002-46970212-00 и согласованной ГЦИ СИ Тест-С.-Петербург 25.09.2001г.

Основные средства измерений, применяемые при поверке:

- эталонная поверочная расходомерная установка типа JOS-200 (диапазон 14

400 м

/ч,

относительная погрешностью измерения не более

0,5%);

- генератор сигналов низкой частоты по ГОСТ 8.314, класс точности 1,5;

- универсальный цифровой электронно-счетный частотомер по ГОСТ 8.422.

Лист № 5

всего листов 5

Сведения о методиках (методах) измерений

Методы измерений изложены в Руководстве по эксплуатации, раздел 7, и в ГОСТ 8.361-

79 «Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке се-

чения трубы»).

Нормативные и технические документы, устанавливающие требования к счетчикам-

расходомерам электронным вихревым погружным РЭВ-П “Фотон”

1 ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений

объема и массы жидкости”.

2ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие

технические условия и методы испытаний».

3 ГОСТ 8.361-79 «Расход жидкости и газа. Методика выполнения измерений по скоро-

сти в одной точке сечения трубы».

4 Технические условия ТУ 4213-002-46970212-00 «Счетчики-расходомеры электронные

вихревые погружные РЭВ-П “Фотон”».

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение государственных учетных операций.

Изготовитель

ООО НТФ “Фотон“,

Адрес: 196084, Санкт - Петербург, ул. Парковая, д. 4., Тел/факс (812) 412- 87-00

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,

Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,

факс (812) 713-01-14, e-mail:

info@vniim.ru

, аттестат аккредитации № 30001-10.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«»2012

г.
