Номер госреестра:
22152-07
Наименование СИ:
Барьеры искрозащиты
Обозначение типа:
Z
Производитель:
Фирма "Pepperl + Fuchs GmbH", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29175
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Барьеры искрозащиты серии Z
Назначение средства измерений
Барьеры искрозащиты серии Z: Z7**, Z8**, Z9** представляют собой промежуточные из-
мерительные преобразователи с номинальным коэффициентом преобразования, предназначен-
ные для защиты электрических цепей аналоговых датчиков, расположенных в опасной зоне, от
попадания недопустимо большой электрической мощности из безопасной зоны при развитии
аварии во вторичной части измерительной системы, расположенной в безопасной зоне.
Описание средства измерений
Барьеры искрозащиты используются при автоматизации технологических процессов в раз-
личных областях промышленности, на транспорте, в коммунальном хозяйстве и т.п.
Барьеры искрозащиты серии Z представляют собой пассивные электрические элементы
измерительной цепи, осуществляющие передачу аналоговых сигналов датчиков, расположенных в
опасной зоне, в безопасную зону для воспроизведения вторичной частью измерительной сис-
темы. При развитии аварии во вторичной части измерительной системы, сопровождающейся пе-
ренапряжениями в измерительных цепях, наступает пробой диодов Зенера, входящих в барьеры,
что ведет к срабатыванию защитных устройств, исключающих проникновение по электрическим
цепям датчиков большой электрической мощности в опасную зону. Барьеры рассчитаны на пе-
редачу сигналов: Z7**- положительной полярности относительно «земли», Z8**-отрицательной
полярности, Z9**- переменной полярности.

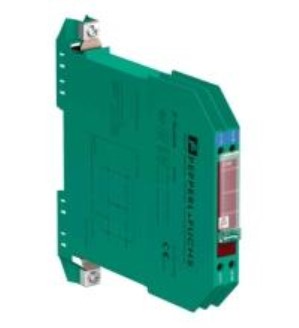

Фотографии общего вида барьеров искрозащиты приведены на рисунке 1.
Рисунок 1 – общий вид барьеров искрозащиты
лист № 2
всего листов 4
Метрологические и технические характеристики
Основные технические характеристики
барьеров искрозащиты серии
Z: Z7**, Z8**, Z9** при-
ведены в таблице 1.
Модуль
U
вх
(1)
, В
U
макс
(2)
, В
I
макс
(3)
, мА
Ток утеч-
ки, мкА
0,9
4,8
250
18,2
1,0
Z 954
0,9
4,9
50
27,3
1,0
Z
*
10
6,5
8,9…9,3
100
56
10,0
Z 757
Z 857
6,0
6,9
200
15,5
10,0
Z 960
6,5
9,5…9,7
50
64…79
10,0
Z 961
6,5
8,1
50…100
106…380
10,0
13,7
14,6
160
29
10,0
13,0
13,6…14,0
50…100
107…121
10,0
10,0…13,0
11,0…14,0
50…100
1025…1033
10,0
Z 966
10,0
11,7…11,9
50…100
82…169
10,0
Z 967
15,0
16,2
50
136
10,0
19,0
20,1…20,9
50
166…327
10,0
26,0…26,5
27,6…28,0
50…80
250…341
10,0
6,5…26,5
9,1…28
50…80
64…327
10,0
Z
*
78
26,0…26,5
27,6…28,0
50
646
10,0
26,5
28,0
50
36
10,0
26,5
28,0
50…80
250…341
10,0
Z 789
26,5
27,5
50
3,6…640
10,0
Z 796
Z 896
18,0…24,0
19,5…25,1
50
340…437
10,0
Таблица 1 - Основные технические характеристики
барьеров искрозащиты серии
Z: Z7**,
Z8**, Z9**
Проходное со-
противление,
Ом
Z
*
05
Z 755
Z 955
Z 713
Z 813
Z
*
15
Z *65
Z
*
15.1k
Z
*
64
Z 722
Z 822
Z
*
72
Z
*
28
Z 779
Z 879
Z 788
Z 888
Z 786
Z 886
Z 787
Z 887
лист № 3
всего листов 4
Окончание таблицы 1
Примечание
(1)
U
вх
- наибольшее входное напряжение правильной полярности, при котором ток
утечки не превышает нормированного значения;
(2)
U
макс
- наибольшее напряжение правильной полярности между входом и «зем-
лей», при котором еще не срабатывает защита;
(3)
I
макс
- ток срабатывания предохранителя.
Рабочие условия применения:
- температура окружающего воздуха от минус 20
°
С до 60
°
С;
(нормальная температура 20
°
С);
- температура хранения и транспортирования от минус 40
°
С до 90
°
С.
Габаритные размеры и масса зависят от модификации барьеров.
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским спосо-
бом.
Комплектность средства измерений
Комплектность барьеров искрозащиты серии Z определяется кодом заказа. В комплект
поставки также входит: руководство по эксплуатации, методика поверки.
Поверка
осуществляется по документу МП 22152-07 «Барьеры искрозащитысерии Zфирмы
Pepperl+Fuchs GmbH, Германия. Методика поверки», разработанным и утвержденным ГЦИ СИ
ФГУП «ВНИИМС» 21 ноября 2001 г.
Перечень оборудования для поверки: калибратор – вольтметр универсальный В1-28: диа-
пазон измерений 0-20 В, пределы допускаемой основной погрешности ± (0,002%Uи +
0,00015Uд); диапазон измерений 0-200 Ом, пределы допускаемой основной погрешности
± (0,01%Rи + 0,003 Rд).
Сведения о методиках (методах) измерений
Метод измерений приведён в документах: «Преобразователи Z7**. Руководство по экс-
плуатации», «Преобразователи Z8**. Руководство по эксплуатации», Преобразователи Z9**. Ру-
ководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к барьерам искро-
защиты серии Z
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие техниче-
ские условия;
Техническая документация фирмы-изготовителя
лист № 4
всего листов 4
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
Фирма Pepperl+Fuchs GmbH, Konigsberger Allee 87, 68307 Mannheim, Germany;
Заявитель
ООО «Пепперл и Фукс»
Адрес: Россия, 123007, Москва, ул. 4-ая Магистральная, 11, строение 1, 8 этаж
Тел.: +7 (495) 995-88-42
Факс: +7 (495) 259-58-72
, http://
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт
метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Аттестат аккредитации № 30004-08.
Москва, 119361, ул. Озерная, д. 46
Тел. (495) 437-55-77, (495) 430-57-25
Факс (495) 437-56-66, (495) 430-57-25
E-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
«_____» ____________ 2013 г.
