ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Преобразователи измерительные напряжения ДНХ
Назначение средства измерений
Преобразователи измерительные напряжения ДНХ предназначены для преобразования
напряжения постоянного и переменного токов в цепях, гальванически изолированных от пи-
тания и выхода.
Описание средства измерений
Преобразователи измерительные напряжения ДНХ (далее - преобразователи) предназна-
чены для работы в составе измерительных и управляющих систем.
Преобразователи имеют три модели:
ДНХлинейно преобразует напряжение в выходной ток, пропорциональный
мгновенному значению входного напряжения («линейный выход»)
ДНХ RMSлинейно преобразует напряжение в выходное напряжение, пропор-
циональное среднеквадратичному значению входного напряжения
ДНХ 4/20 или 0/20 линейно преобразует напряжение в выходной ток согласно требовани-
ям к стандартному интерфейсу «токовая петля 4/20 или 0/20», про-
порциональный среднеквадратичному значению входного напряжения
Преобразователи ДНХ состоят из замкнутого магнитопровода с двумя обмотками, дат-
чиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, разме-
щенных в изолированном корпусе. Вне корпуса размещён токозадающий резистор, включен-
ный последовательно с входной обмоткой и определяющий диапазон преобразования напряже-
ний, который выбирается из ряда 50; 100;150; 200; 300; 400; 500; 600 В эффективного значения.
В преобразователях используется компенсационный метод преобразования. Усиленный
сигнал датчика Холла подается в обмотку, компенсирующую магнитное поле, создаваемое
входной обмоткой. Датчик Холла работает как элемент сравнения в очень узкой области харак-
теристики преобразования, чем достигается малая нелинейность преобразования и низкая зави-
симость от индивидуального разброса параметров датчиков Холла. ПреобразователиДНХ
RMS содержат детекторы истинных среднеквадратичных значений, а ДНХ 4/20 (0/20) вклю-
чают дополнительно схему формирования сигнала токового интерфейса.
Преобразователи являются функционально и конструктивно законченными устройства-
ми, использующими внешние источники питания. Конструкция предусматривает механическое
крепление с помощью хомута, пайкой выводов или двух винтов М3.
Преобразователи используют внешние источники питания постоянного тока.
Устройства являются неремонтируемыми изделиями и по номенклатуре показателей на-
дежности относятся к группе II вида I согласно ГОСТ 27.003-90.
Лист 2
всего листов 5
Модель ДНХ без индекса
Модель ДНХ RMS
Модель ДНХ 4/20 (0/20)

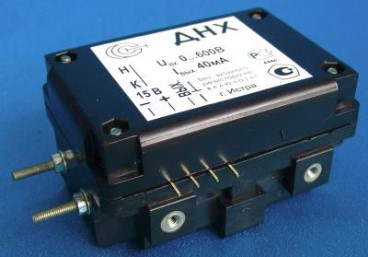

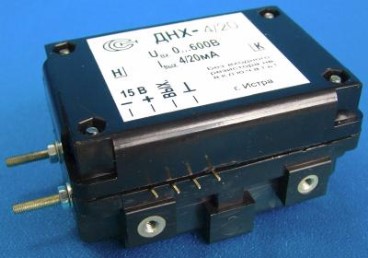

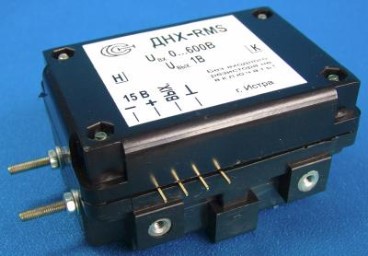

Рис.1 – Внешний вид преобразователей измерительных напряжения ДНХ
Доступ внутрь корпуса предотвращается пломбированием одной из гаек винта крепления
крышки корпуса.
Лист 3
всего листов 5
Метрологические и технические характеристики
Таблица 1. Основные технические характеристики преобразователей
измерительных напряжения ДНХ
Технические характеристики
Параметры
Модификация преобразователя ДНХ
Диапазон преобразования напряжения U, В эфф.
4000
ДНХ
ДНХДНХ 4/20
RMS (0/20)
От 0 до 50; 100;150; 200; 300;
400; 500; 600
0-60
4
Полоса частот преобразуемых напряжений, Гц
Максимальная частота преобразования
по уровню –3 дБ, кГц
Входной ток номинальный I
MX
, А
Сопротивление первичной обмотки, Ом
Входное сопротивление, Ом
Выходной ток при нулевом входном, мА
±
0,2
0,01
20-40
U/ I
MX
-3,95-4,15
(0-0,1)
40 - 20
-
7 --
1
-
2401250*; 500**
50 3000 -
± 1± 2
± 0,4 ± 0,4
± 0,6 ± 0,6
± 1 ±1
0,0010,1
1
неограниченно
1
± ( от 14,5 до 15,5)
5070
39х53х74
100
Выходной ток при номинальном входном напряжении, мА
Выходное напряжение при нулевом входном , мВ
Выходное напряжение при номинальном
входном напряжении, В
Сопротивление нагрузки, Ом
Максимальное
Минимальное
Пределы допускаемой основной
приведенной погрешности, %
Пределы допускаемой дополнительной погрешности от из-
менения температуры окружающего воздуха на 10
°
С, %
группа А
группа В
группа С
Время установления выходного сигнала, с
Время установления рабочего режима, мин.
Время непрерывной работы не менее, ч
Время перегрузки по входу 120 % номинального, с
Напряжение питания, В
Ток потребления по цепи питания не более, мА
Габаритные размеры (толщина х ширина х высота), мм
Масса не более, г
Электрическая прочность изоляции токовой шины
(50 Гц/1 мин), В
Сопротивление изоляции в рабочих условиях не менее, МОм
5
Примечание:
* - нагрузка включена на землю, ** нагрузка включена на шину «-15 В
»
Рабочие условия применения
Знак утверждения типа
Знак утверждения типа наносится электрохимическим способом на табличку, размещаемую
на лицевой поверхности преобразователя и типографским способом на первую страницу ру-
ководства по эксплуатации.
Комплектность средства измерений
В комплект поставки входят: преобразователь ДНХ, токозадающий резистор, руководство по
эксплуатации и паспорт.
Поверка
осуществляется по МИ 1570-86 "Преобразователи измерительные тока, напряжения, мощно-
сти, частоты аналоговые. Методика поверки".
Основные средства поверки: источник напряжения ИСН (источник постоянного и пе-
ременного напряжения до 1000В), амперметр переменного тока Д 5014 (0 -5 А, кл. 02),
вольтметр универсальный цифровой В7-78/1 (напряжение постоянного тока от 0 до ± 1000 В,
погрешность ± (10
-5
×U+10 е. м. р.), сила постоянного тока от 0,0 до ± 100 мА, погрешность
± (10
-4
×I + 20 е. м. р.).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
46. ПИГН.411522.022РЭ.
Нормативные и технические документы, устанавливающие требования к
преобразователям измерительным напряжения ДНХ
1 ГОСТ 22261-94"Средства измерений электрических и магнитных величин.
Общие технические условия ".
2 Преобразователи измерительные напряжения ДНХ. Технические условия 46.
ПИГН.411522.022ТУ.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений.
Применяются вне сферы государственного регулирования обеспечения единства измерений.
Лист 4
всего листов 5
Температура,
о
С
группа А
группа В
группа С
Относительная влажность, %
От 0 до +70
от минус 20 до + 70
от минус 40 до + 50
до 90 при температуре 25
о
С;
Лист 5
всего листов 5
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт электромеханики»
(ОАО «НИИЭМ»), г. Истра Московской области
Адрес: 143502, г. Истра, Московская область, ул. Панфилова 11
Тел/факс.: (495) 994-51-88, Е-mall:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитар-
ное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Зарегистрирован в Государственном реестре средств измерений под № 30004-08.
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«»2012 г.
М.П.
