Номер госреестра:
21891-07
Наименование СИ:
Датчики измерения мощности
Обозначение типа:
ДИМ
Производитель:
ФГУП НИИ электромеханики (НИИЭМ), г.Истра
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.08.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28915
Лист 1
об утверждении типа средств измерений
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики измерения мощности ДИМ
Назначение средства измерений
Датчики измерения мощности ДИМ предназначены для преобразования активной
мощности, потребляемой нагрузкой в цепях переменного тока частоты 50 Гц и постоянного
тока, в пропорциональный сигнал токового интерфейса 0-20 мА или 4-20 мА, гальваниче-
ски изолированного от измерительных цепей.
Описание средства измерений
Датчик измерения мощности ДИМ (далее ДИМ) состоит из замкнутого магнитопро-
вода с двумя зазорами, в которых размещены датчики Холла, и печатной платы, на которой
установлены элементы электронной схемы обработки сигнала.
Токовую шину измеряемого сигнала пропускают через отверстие магнитопровода.
Выходное напряжение датчика Холла пропорционально произведению тока возбуж-
дения датчика Холла на напряжённость магнитного поля, в котором он расположен.
Электронная схема ДИМ преобразует измеряемое напряжение в ток возбуждения
датчиков Холла. Ток, проходящий в шине, создаёт в зазорах магнитопровода, где установ-
лены датчики Холла, напряженность магнитного поля, пропорциональную измеряемому
току. В результате на выходе датчиков Холла формируется напряжение, пропорциональное
произведению мгновенных значений напряжения на входе ДИМ и тока в шине, проходящей
через отверстие магнитопровода датчика, т.е. мгновенному значению активной мощности.
Далее этот сигнал усиливается и интегрируется для получения среднего значения ак-
тивной мощности за заданное время.
Схема изолированного токового интерфейса построена следующим образом. Микро-
контроллер с встроенным 12-разрядным АЦП преобразует напряжение, пропорциональное
мощности, в цифровой код. Сигнал аналогового интерфейса «токовая петля» с выходом 4-20
мА (0÷20 мА) формирует 12-разрядный ЦАП, входящий в выходную часть схемы ДИМ. Для
получения гальванической изоляции выхода управляющий код контроллера на ЦАП
подаётся с помощью оптронов, а для питания используется изолированный источник пита-
ния. Датчики ДИМ являются функционально и конструктивно законченными устройства-
ми, индексы «А» и «В» - обозначают увеличенный до 30 мм. и 40 мм. диаметр отверстия
под токовую шину.
Конструктивно магнитопровод с датчиками Холла и печатная плата электронной схе-
мы преобразования размещены в едином изолированном корпусе из пластмассы.
Датчики ДИМ используют внешние источники питания постоянного тока.
Датчики ДИМ предназначены для работы в составе измерительных и управляющих
систем.
Устройства являются неремонтируемыми изделиями и по номенклатуре показателей
надежности относятся к группе II вида I согласно ГОСТ 27.003-90.
Лист 2
всего листов 5
без индекса
с индексом А
с индексом В

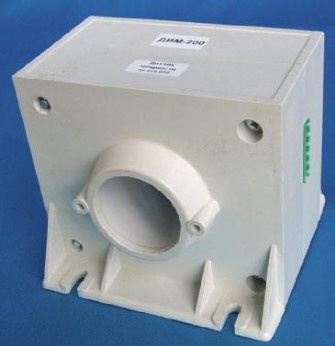

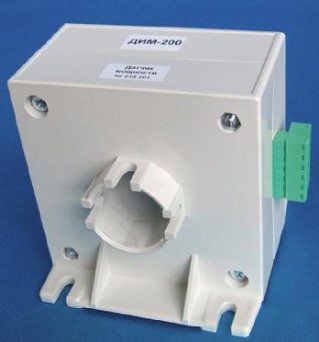

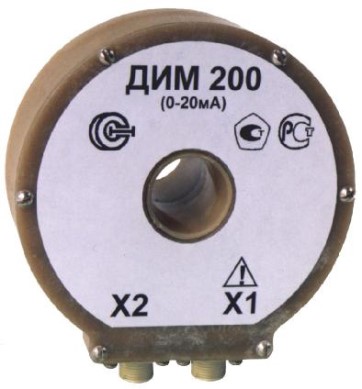

Рис. 1 – Внешний вид датчиков тока ДИМ конструктивных модификаций
Доступ внутрь корпуса предотвращается пломбированием одной из гаек винта кре-
пления крышки корпуса.
Лист 3
всего листов 5
Метрологические и технические характеристики
Таблица 1 – Основные технические характеристики датчиков ДИМ
±4
2200
5
Характеристика
Величина
5÷200
5÷200
20÷380
20÷380
Диапазон измеряемых мощностей, кВт
-на переменном токе 50 Гц
-на постоянном токе
Диапазон входных напряжений, В
-на переменном токе 50 Гц
-на постоянном токе
Диапазон входных токов, А
-на переменном токе 50 Гц
-на постоянном токе
Коэффициент мощности (cosφ) на 50 Гц
20÷500
20÷500
0,3÷1
0(4)
20
Выходной ток, мА
при измерении нулевой мощности
при измерении номинальной мощности
Сопротивление нагрузки максимальное, Ом
Основная приведенная погрешность, %
500
±2
Дополнительная погрешность от изменения окружаю-
щей температуры в рабочих условиях, %
Время установления рабочего режима, мин.
1
3
неограниченно
Время установления показаний не более, с
Время непрерывной работы, ч
Время перегрузки по входу, с
- 120 % номинального напряжения
- 120 % номинального тока
Напряжение источника питания, В
1
неограниченно
15.0÷30.0
Потребляемый ток источника питания, мА
100
Электрическая прочность изоляции входных цепей от
выхода и питания и на переменном токе 50 Гц/ 1 мин, В
Сопротивление изоляции входных цепей от выхода и пи-
тания в рабочих условиях, МОм
Диаметр отверстия под токовую шину, мм ДИМ-200
ДИМ-200А
ДИМ-200В
Габаритные размеры, ммДИМ-200
(длина х ширина х толщина) ДИМ-200А
ДИМ-200В
Масса, г.
20,0
30,0
40,0
68,5х91х99
115х95х102
120х110х106
700
Рабочие условия применения
Температура,
о
С
Относительная влажность, %
от минус 40 до + 50
до 90 при температуре 25
о
С
Знак утверждения типа
Знак утверждения типа наносится электрохимическим способом на табличку, размещае-
мую на лицевой поверхности преобразователя и типографским способом на первую стра-
ницу руководства по эксплуатации.
Комплектность средства измерений
В комплект поставки входят: датчик ДИМ, руководство по эксплуатации, методика поверки
и паспорт.
Поверка
осуществляется по документу МП 21891-01 «Методика поверки датчиков измерения
мощности ДИМ», утвержденному ФГУП «ВНИИМС» 20 сентября 2001 г. Основные сред-
ства поверки: трансформатор тока измерительный УТТ-5 (сила переменного тока 0,5-600
А, кл. 0,2), ваттметр переменного тока (0 -200 кВт, кл. 0,2), вольтметр универсальный
цифровой В7-78/1 (напряжение постоянного тока от 0 до ± 1000 В, погрешность ± (10
-
5
×U+10 е. м. р.), сила постоянного тока от 0,0 до ± 100 мА, погрешность ± (10
-4
×I + 20 е.
м. р.).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуата-
ции 46.ПИГН.411523.001 РЭ.
Нормативные и технические документы, устанавливающие требования
к датчикам измерения мощности ДИМ
1 ГОСТ 22261-94"Средства измерений электрических и магнитных вели-
чин. Общие технические условия ".
2 Датчик измерения мощности ДИМ. Технические условия 46ПИГН.411523.001 ТУ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений.
Применяются вне сферы государственного регулирования обеспечения единства измерений.
Лист 4
всего листов 5
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт электромеханики»
(ОАО «НИИЭМ»), г. Истра Московской области
Адрес: 143502, г. Истра, Московской области, ул. Панфилова 11.
Тел/факс.: (495) 994-51-88, Е-mall:
Заявитель
Открытое акционерное общество «Научно-исследовательский институт электромеханики»
(ОАО «НИИЭМ»), г. Истра Московской области
Адрес: 143502, г. Истра, Московской области, ул. Панфилова 11.
Тел/факс.: (495) 994-51-88, Е-mall:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное уни-
тарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Зарегистрирован в Государственном реестре средств измерений под № 30004-08.
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«»2012 г.
М.П.
Лист 5
всего листов 5
