Приложение к свидетельству № 28099
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вычислители количества газа ВКГ-2
Назначение средства измерений
Вычислители количества газа ВКГ-2 предназначены для преобразований выходных
сигналов измерительных преобразователей температуры, давления, перепада давления и рас-
хода газа в их показания и вычислений объема природного газа, приведенного к стандартным
условиям.
Описание средства измерений
Принцип действия вычислителей основан на преобразовании сигналов измерительных
преобразователей в информацию об измеряемых параметрах газа с последующим вычислени-
ем расхода и объема газа, приведенных к стандартным условиям.
Вычислители предназначены для работы с первичными измерительными преобразовате-
лями (датчиками):
1) расхода или объема газа с выходным сигналом:
- частотным (числоимпульсным), пропорциональным расходу (объему) газа в рабочих
условиях, в диапазоне частот до 10 Гц и до 1 кГц;
- постоянного тока, пропорционального перепаду (линейная функция) или корню квад-
ратному из перепада давления (квадратичная функция), в диапазонах (0-5), (0-20) и/или
(4-20) мА;
- постоянного тока, пропорционального расходу газа в рабочих условиях, в диапазонах
(0-5), (0-20) и/или (4-20) мА;
2) давления (абсолютного, избыточного) с выходным сигналом постоянного тока в диа-
пазонах (0-5), (0-20) и/или (4-20) мА;
3) температуры – медными и/или платиновыми термопреобразователями сопротивления
с номинальным сопротивлением 50, 100 или 500 Ом.
Вычислители обеспечивают:
1) преобразование, вычисление, хранение и индикацию текущих, среднечасовых, сред-
несуточных и итоговых значений объема газа в рабочих условиях и приведенного к стандарт-
ным условиям, а также перепада давления, расхода, температуры и давления газа;
2) представление текущего времени и ведение календаря;
3) диагностику работы вычислителя и/или измерительных преобразователей с регистра-
цией времени действия диагностируемых ситуаций;
4) сбор, хранение и передачу измерительной и диагностической информации на внешние
устройства посредством интерфейсов RS232, RS485 и Centronics;
5) коррекцию индивидуальной характеристики преобразования и систематической тем-
пературной погрешности преобразователей (датчиков) расхода;
6) регистрацию времени отсутствия напряжения питания и сохранение за указанное
время измерительной и настроечной информации;
Вычислители обеспечивают определение объема и расхода газа, приведенных к стан-
дартным условиям, в соответствии с ГОСТ 8.586.1, ГОСТ 8.586.5, ПР 50.2.019 и
ФР.1.29.2003.00885.
Вычисления коэффициента сжимаемости газа производятся в соответствии с методом
NХ19 мод. по ГОСТ 30319.2.
Питание вычислителей осуществляется от сети переменного тока частотой 50 Гц на-
пряжением 220 В.
Вычислители выполнены в пластмассовом ударопрочном корпусе. Конструкция корпуса
обеспечивает степень защиты IP54 по ГОСТ 14254-96.
Внешний вид вычислителя приведен на рисунке 1.
Лист № 2
всего листов 5

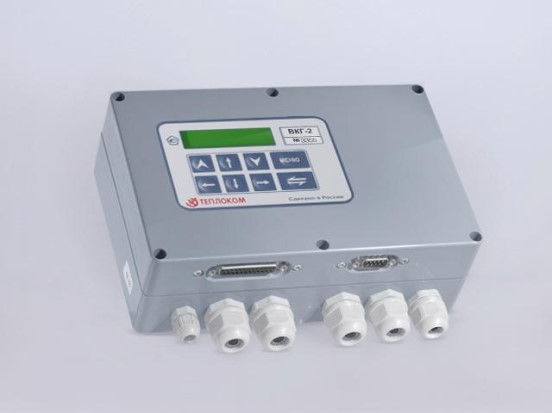

Рисунок 1 – Внешний вид вычислителя
Программное обеспечение
Вычислители имеют встроенное программное обеспечение (ПО). Структура и взаи-
мосвязи частей ПО показана на рисунке 2.
Рисунок 2
Основные функции частей программного обеспечения:
1) Блок расчета рабочего расхода и объема предназначен для расчетов их значений по
результатам измерений выходных сигналов расходомеров;
2) Блок расчета температур предназначен для расчетов значений температур по резуль-
татам измерений выходных сигналов термопреобразователей сопротивления;
3) Блок расчета давлений предназначен для расчетов их значений по результатам изме-
рений выходных сигналов преобразователей давления;
4) Блок расчета стандартного расхода и объема предназначен для расчетов их значений
по результатам расчетов расхода и объема в рабочих условиях, температуры и давления;
5) Блок архивации предназначен для расчетов и хранения средних и итоговых значений
всех измеряемых величин;
Блок опроса
клавиатуры
Блок расчета
температур
Блок расчета
давлений
Блок расчета
стандартного
расхода и объ-
ема
Блок обмена
данными
Блок архива-
ции
Блок реально-
го времени
Блок индика-
ции
Блок расчета
рабочего рас-
хода и объема
Блок диагно-
стики
Лист № 3
всего листов 5
6) Блок обмена предназначен для вывода через последовательный порт измерительной, ди-
агностической и настроечной информации на внешние устройства приема;
7) Блок индикации предназначен для визуального отображения на табло вычислителя из-
мерительной, диагностической и настроечной информации;
8) Блок реального времени предназначен для измерения времени работы вычислителя,
времени действия диагностируемых ситуаций, текущего времени и ведения календаря;
9) Блок диагностики предназначен для контроля значений измеренных параметров на со-
ответствие заданным значениям и формирования диагностических сообщений;
10) Блок опроса клавиатуры предназначен для формирования команд управления работой
вычислителя.
В целях предотвращения несанкционированного доступа к узлам регулировки и к ПО, а
также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунке 3.

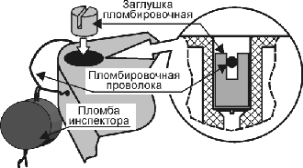

Рисунок 3 – Места пломбирования вычислителя
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изме-
нений С по МИ 3286-2010.
Идентификационные данные ПО вычислителей приведены в таблице 1.
Таблица 1
Наименование Идентификаци- Номер версии Цифровой идентифи- Алгоритм вычис-
программного онное наимено- (идентификацион- катор программного ления цифрового
обеспечения вание про- ный номер) про- обеспечения (кон- идентификатора
граммногограммного обеспе-трольная сумма ис-программного
обеспечения чения полняемого кода) обеспечения
ВКГ-2ПО04.09А2CDCRC-16
Метрологические и технические характеристики
Диапазоны преобразования входных сигналов в значения измеряемых величин и пределы
допускаемых значений погрешностей при измерении, вычислении и преобразовании входных
сигналов в рабочих условиях применения соответствуют значениям, приведенным в таблицах
1…3.
Таблица 1. Диапазоны преобразований.
Наименование величиныДиапазон показаний величины
Давление, МПа (кгс/см
2
) 0 … 10 (0 … 102)
Перепад давления, кПа 0 … 1000
Температура,
°
С
- 33 … + 85
Рабочий и стандартный расход, м
3
/ч 0 … (10
6
– 1)
Рабочий и стандартный объем, м
3
0 … (10
11
– 1)
Примечание
Таблица 2. Пределы допускаемых значений погрешностей при преобразовании.
Наименование величиныПределы допускаемых
(погрешность)значений погрешности
Температура, °С (абсолютная)
±
0,1
°
С
R
0
=100 и 500 Ом
± 0,15 °C R
0
=50 Ом
Давление, МПа (кгс/см
2
) (при-
±
0,1 %
Диапазон тока (0(4)-20) мА
веденная)
± 0,15 % Диапазон тока (0-5) мА
Разность давлений, кПа (при-
±
0,1 %Диапазон тока (0(4)-20) мА
веденная)
1)
± 0,15 %Диапазон тока (0-5) мА
Лист № 4
всего листов 5
3
м /ч (относительная)
Разность давлений, кПа (при-
±
0,15 %Диапазон тока (0(4)-20) мА
веденная)
2)
± 0,2 %Диапазон тока (0-5) мА
Расход в рабочих условиях,
±
0,1 %
Диапазон тока (0(4)-20) мА
м
3
/ч (приведенная)
± 0,15 %Диапазон тока (0-5) мА
Расход в рабочих условиях,
± 0,05 % Пропорциональный частоте
± 0,01 %
Объем в рабочих условиях, м
3
Пропорциональный количеству
(относительная) импульсов
R
0
- номинальное сопротивление термопреобразователя при 0 °С.
1)
Линейная функция преобразования тока от перепада давления.
2)
Квадратичная функция преобразования тока от перепада давления.
(погрешность)
ус-
каемых значе
± 0,05 %
±
0,02 %
Таблица 3. Пределы допускаемых значений погрешностей при вычислении.
Наименование величины
Пределы доп
н
и
йПр
и
мечан
и
е
погрешности
Расход в рабочих условиях, м
3
/ч
±
0,05 %
Пропорциональный расходу в стандартных ус-
(относительная) ловиях (по разности давлений)
Расход в стандартных условиях,Пропорциональный расходу в рабочих услови-
м
3
/ч (относительная) ях (по частоте и току) или разности давлений
Объем в рабочих и стандартных Пропорциональный расходу в рабочих и стан-
условиях, м
3
(относительная) дартных условиях
Объем в стандартных условиях,± 0,05 %Пропорциональный объему в рабочих услови-
м
3
(относительная) ях (по количеству импульсов)
Пределы допускаемых значений относительной погрешности при измерении времени
± 0,01 %.
Вычислитель обеспечивает свои технические характеристики при воздействии на него сле-
дующих влияющих величин, характеризующих рабочие условия применения:
- температура окружающего воздуха в диапазоне от 5 до 50
°
С;
- относительная влажность воздуха до 95 % при температуре 35
°
С;
- атмосферное давление в диапазоне от 84 до 106,7 кПа;
- переменное частотой 50 Гц магнитное поле с напряженностью до 400 А/м;
- механическая вибрация частотой (5-25) Гц с амплитудой смещения до 0,1 мм.
Питание вычислителя осуществляется от сети переменного тока номинальным напряжением
220 В частотой (50
±
1) Гц.
Потребляемая мощность не более 5 В
×
А.
Масса вычислителя не более 1,5 кг.
Габаритные размеры вычислителя: длина – 225 мм; ширина – 80 мм; высота - 180 мм.
Установленная безотказная наработка 75000 ч.
Средний срок службы 12 лет.
Знак утверждения типа
наносится на лицевую панель вычислителя в виде наклейки и на титульный лист эксплуатацион-
ной документации типографским способом.
ОбозначениеКол-во
РБЯК.400880.032 1
РБЯК.400880.032 ПС 1
РБЯК.400880.032 РЭ 1
Комплектность средства измерений
Наименование
Вычислитель количества газа ВКГ-2
Паспорт
Руководство по эксплуатации
(методика поверки – раздел 13)
Проушина для крепления
Заглушка пломбировочная
4
1
Лист № 5
всего листов 5
Поверка
осуществляется по методике раздела 13 «Методика поверки» руководства по эксплуатации
РБЯК.400880.032 РЭ «Вычислители количества газа ВКГ-2», утвержденной ГЦИ СИ «ВНИИМ
им. Д.И.Менделеева» виюне2001 г.
Перечень эталонов, применяемых при поверке:
- магазинсопротивленияР4831. Диапазонсопротивлений(0-200) Ом, кт0, 02;
- прибордляповерки вольтметровВ1-13. Диапазон постоянноготока (0-20) мА, кт 0,025;
- генератор сигналов прецизионный Г3-110. Диапазон частот (1-20) Гц, относительная по-
грешность:
±
6
´
10
-4
%.
- стенд СКС6 (Госреестр № 17567-09), воспроизводимые значения величин: сопротивление
95,1; 125,8 и 141,2 Ом, пг ± 0,02 Ом; постоянный ток 0,025; 5 и 20 мА, пг ± 0,003 мА; частота
2,441405; 9,765625; 19,53125 Гц, пг ± 0,003 %.
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации РБЯК.400880.032 РЭ «Вы-
числители количества газа ВКГ-2».
Нормативные и технические документы, устанавливающие требования к вычислителям
количества газа ВКГ-2:
1. Технические условия ТУ 4217-032-50932134-2001. «Вычислителиколичества газа ВКГ-2».
2. ГОСТ 8.586.1-2005. Измерение расхода и количества жидкостей и газов с помощью стан-
дартных сужающих устройств. Принцип метода измерений и общие требования.
3. ГОСТ 8.586.5-2005. Измерение расхода и количества жидкостей и газов с помощью стан-
дартных сужающих устройств. Методика выполнения измерений.
4. ГОСТ 30319.2-96. Газ природный. Методы расчета физических свойств.
5. ПР 50.2.019-2006. Правила по метрологии. Количество природного газа. Методика выпол-
нения измерений при помощи турбинных, ротационных и вихревых счетчиков.
6. ФР.1.29.2003.00885. Рекомендация. ГСОЕИ. Расход и количества газа. Методика выпол-
нения измерений расходомерами газа вихревыми.
Рекомендации по области применения в сфере государственного регулирования обеспе-
чения единства измерений.
осуществление торговли и товарообменных операций.
Изготовитель
Закрытое акционерное общество «НПФ Теплоком» (ЗАО «НПФ Теплоком»)
194044, Россия, г. Санкт-Петербург, Выборгская наб., д. 45
т/ф 600-03-03, 703-72-03, 703-72-11, 703-72-12.
Е-mail:
,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail:
, регистрационный номер № 30001-10.
Е.Р.Петросян
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«»2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
