Измерители Ф0303.1, Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5, ГРСИ 21825-07
Номер госреестра:
21825-07
Наименование СИ:
Измерители
Обозначение типа:
Ф0303.1, Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5
Производитель:
ООО "НПП "Юримов", г.Краснодар
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.10.2012
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29206/1
об утверждении типа средств измерений
Лист № 1
всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители Ф0303.1, Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5
Назначение средства измерений
Измерители Ф0303.1, Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5 (далее - измерители) предна-
значены для измерения и регулирования входных величин в виде силы, напряжения постоян-
ного тока или температуры с помощью внешних термопреобразователей сопротивления (да-
лее - ТС) по ГОСТ 6651 и преобразователей термоэлектрических (далее - ТП) по ГОСТ 8.585.
Описание средства измерений
Принцип работы измерителей состоит в измерении тока или напряжения аналого-цифровым
преобразователем и дальнейшей обработкой измеренных значений однокристальным микро-
контроллером.
1) Измеритель Ф0303.1 программируемый щитовой одноканальный четырехдиапазон-
ный в зависимости от исполнения предназначен для измерения и трехпозиционного регули-
рования входных величин в виде силы, напряжения постоянного тока.
2) Измерители Ф0303.2,
Ф0303.3 программируемые щитовые двухканальные в зависи-
мости от исполнения предназначены для:
а) измерения входных величин в виде силы, напряжения постоянного тока или темпе-
ратуры с помощью ТС или ТП по двум каналам измерения;
б) измерения входных величин в виде силы и напряжения постоянного тока или тем-
пературы с помощью внешних ТС или ТП по двум каналам измерения и
двух или трехпозиционного регулирования входных величин по одному или двум назначен-
ным каналам измерения;
в) измерения входных величин или измерения и регулирования входных величин, а
также преобразования «вход - выход» измеряемой входной величины по одному назначенно-
му каналу измерения в непрерывный выходной унифицированный аналоговый сигнал по
ГОСТ 26.011.
3) Измеритель Ф0303.4 программируемый щитовой четырехканальный с тремя вынос-
ными дисплеями в зависимости от исполнения предназначен:
а) для измерения входных величин в виде силы, напряжения постоянного тока по че-
тырем каналам измерения;
б) для измерения входных величин в виде силы, напряжения постоянного тока и двух
или трехпозиционного регулирования входных величин по одному или двум назначенным ка-
налам измерения.
В комплект поставки может входить измеритель Ф0303.4 со встроенным дисплеем и до
трех дисплеев выносных ВА1 или ВА2, которые поставляются в соответствии с заказом.
Измеритель Ф0303.4 может работать как с выносными дисплеями, так и без них. Дис-
плеи выносные предназначены для одновременного отображения информации по всем четы-
рем каналам измерений.
4) Измеритель
Ф0303.5 программируемый, монтируемый на DIN-рейку, восьмиканаль-
ный без непосредственной индикации результатов измерений в зависимости от исполнения
предназначен для:
а) измерения входных величин в виде силы и напряжения постоянного тока или темпе-
ратуры с помощью внешних ТС и ТП по восьми каналам измерения, преобразования измерен-
ных значений в цифровой код и передачи цифрового кода по последовательному интерфейсу
RS485 на персональный компьютер (далее - ПК) или контроллер управления (далее - КУ);
б) измерения входных величин, преобразования измеренных значений в цифровой
код и передачи цифрового кода на ПК или КУ по последовательному интерфейсу RS485 и,
одновременно,преобразования «вход - выход» измеряемых входных величин по назначен-
Лист № 2
всего листов 8
ным шести каналам измерения соответственно в непрерывные выходные унифицированные
аналоговые сигналы (шесть выходов) по ГОСТ 26.011.
Измерители Ф0303.2, Ф0303.3 и Ф0303.5 могут иметь унифицированные аналоговые
выходы в соответствии с заказом, с помощью которых может производиться непрерывное ре-
гулирование измеряемых входных величин:
• измерители Ф0303.2, Ф0303.3 - 1 выход «4-20 мА»;
• измерители Ф0303.5 - 6 выходов «0-5 мА».
Измерители Ф0303.1, Ф0303.2, Ф0303.4 имеют дополнительный источник постоянного
тока с напряжением 24 В, который может быть использован для питания внешних измери-
тельных преобразователей.
Измерители Ф0303.1, Ф0303.5 поставляются с последовательным интерфейсом RS 485,
а измерители Ф0303.2, Ф0303.3, Ф0303.4 поставляются с интерфейсом RS 485 по заказу.
Последовательный интерфейс RS 485 позволяет объединять приборы в симметричную
цифровую систему и под управлением ПК или КУ автоматизировать процесс измерений и
регулирования. Процедура программирования параметров с передней панели для измерителей
Ф0303.1, Ф0303.2, Ф0303.3, Ф0303.4 защищена паролем от несанкционированного доступа.
Измеритель Ф0303.5 не имеет передней панели управления и программируется только через
интерфейс RS 485.
Общий вид измерителей представлен на рисунке 1. Места нанесения поверительных
клейм указаны на рисунке 2.
Лист № 3
всего листов 8

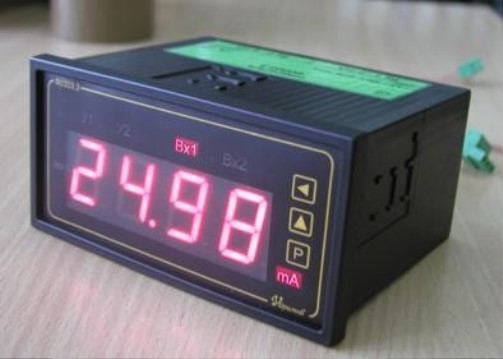

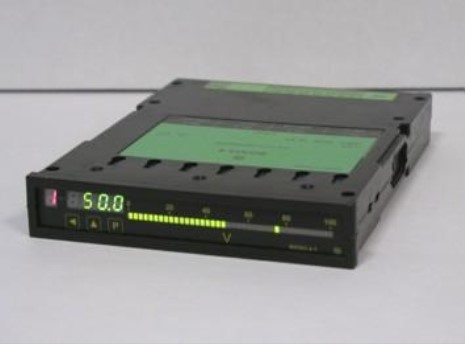

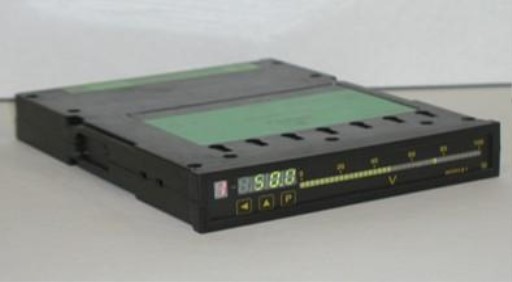

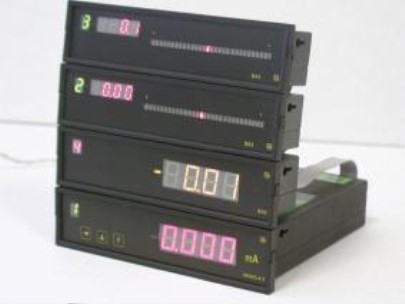

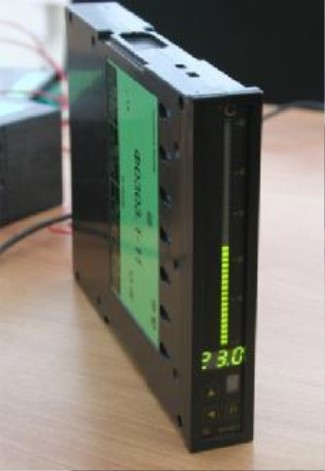

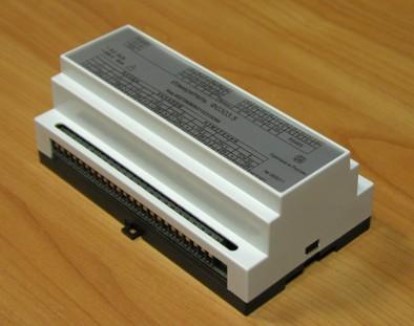

Рисунок 1. Общий вид измерителей
Лист № 4
всего листов 8

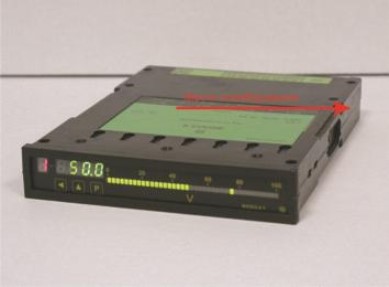

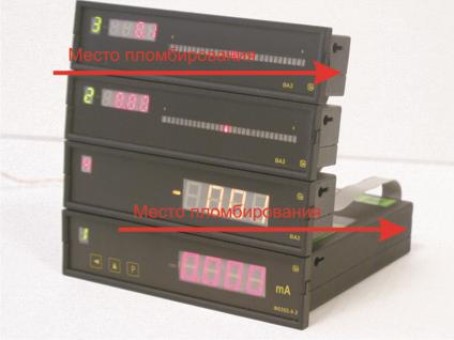

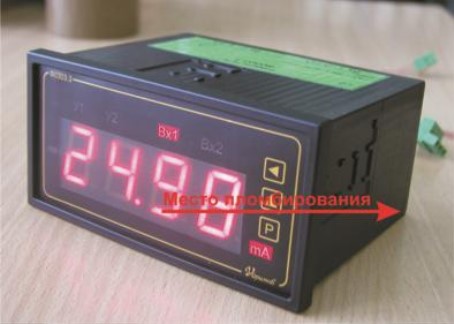

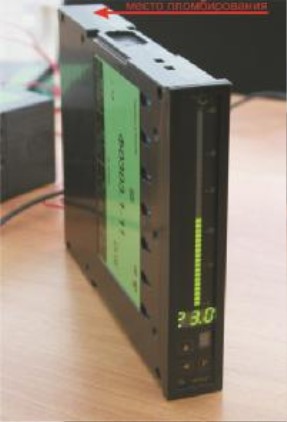

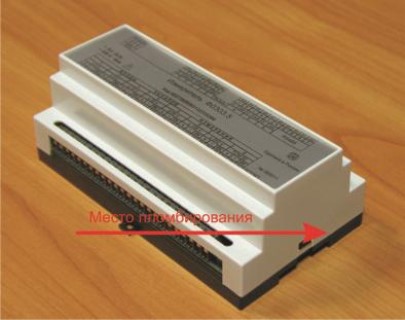

Рисунок 2. Места нанесения поверительных клейм
Лист № 5
всего листов 8
Метрологические и технические характеристики
Диапазоны измерений силы постоянного тока из ряда
Наименование показателя
Диапазоны измерений напряжения постоянного тока из ряда
Диапазоны измерений температуры с помощью ТС, ТП (пер-
вичных датчиков температуры) из ряда, °С
Значение ( диапазон )
100; 200; 500 мкА;
1; 2; 5; 10; 20; 4
¸
20;
50; 100; 200; 500 мА; 1 А
10; 20; 50; 100; 200; 500 мВ;
1; 2; 5; 10; 20; 50; 100; 250, 400 В
-50 …+200;
-200 …+ 750;
-50 …+ 750;
-50 …+ 1300;
-50 …+ 900;
0 …+ 1600
Пределы допускаемой основной приведенной погрешности из-
мерений силы и напряжения постоянного тока , %:
- для приборов с горизонтальным положением
- для приборов с вертикальным положением
±
0,2
±
1,0
± 0,5 предела
основной погрешности
Пределы допускаемой дополнительной погрешности измерений
силы и напряжения постоянного тока, вызванной изменением
температуры на каждые 10 °С
Пределы допускаемой основной приведенной погрешности сра-
батывания реле при измерении силы и напряжения постоянного
тока , %:
- для приборов с горизонтальным положением
- для приборов с вертикальным положением
±
0,2
±
1,0
± 0,5 предела
основной погрешности
±
0,2 (
±
0,5)
±
1,0
± 0,5 предела
основной погрешности
Пределы допускаемой дополнительной погрешности срабаты-
вания реле при измерении силы и напряжения постоянного то-
ка, вызванной изменением температуры на каждые 10 °С
Пределы допускаемой основной приведенной погрешности из-
мерений температуры (без учета погрешности первичных дат-
чиков) с помощью внешних ТС (ТП), %:
- для приборов с горизонтальным положением
- для приборов с вертикальным положением
Пределы допускаемой дополнительной погрешности измерений
температуры (без учета погрешности первичных датчиков) с
помощью внешних ТС (ТП), вызванной изменением температу-
ры на каждые 10 °С
Пределы допускаемой основной приведенной погрешности сра-
батывания реле при измерении температуры с помощью внеш-
них ТС (ТП), %:
- для приборов с горизонтальным положением
- для приборов с вертикальным положением
±
0,2 (
±
0,5)
±
1,0
± 0,5 предела
основной погрешности
Пределы допускаемой дополнительной погрешности срабаты-
вания реле при измерении температуры с помощью ТС (ТП),
вызванной изменением температуры на каждые 10 °С
Пределы допускаемых основных погрешностей преобразования
«вход-выход» соответственно для аналогового выхода
для исполнений с входными сигналами в виде силы, напряже-
ния постоянного тока или измерением температуры помощью
внешних ТС (ТП), %:
- для приборов с горизонтальным положением
- для приборов с вертикальным положением
± 0,4 (± 0,7)
±
1,0
Лист № 6
всего листов 8
от 198 до 242
от 110 до 240 или
Значение ( диапазон )
± 0,5 предела
основной погрешности
Наименование показателя
Пределы допускаемой дополнительной погpешности преобра-
зования «вход-выход» для аналоговых выходов, вызванной из-
менением температуры окружающего воздуха изменения тем-
пературы на каждые 10 °С
Количество переключающих реле коммутирующего
устройства, шт(для измерителей имеющих коммутирующее
устройство)
2 или 3
250
24
9999
999
от 140 до 340
от 21,6 до 26,4
10
от +5 до + 40
от -20 до + 40
1,4
Напряжение коммутации переключающих реле при
максимальном токе 5 А (для измерителей имеющих коммути-
рующее устройство):
- напряжение переменного тока, не более, В
- напряжение постоянного тока, не более, В
Разрядность цифрового индикатора:
- для приборов с горизонтальным положением
- для приборов с вертикальным положением
Напряжение питающей сети переменного тока частотой
50 Гц, В:
- Ф0303.1, Ф0303.5
- Ф0303.2, Ф0303.3, Ф0303.4
Напряжение питающей сети постоянного тока, В:
- Ф0303.2, Ф0303.3, Ф0303.4
- Ф0303.5
Потребляемая мощность, не более, В
×
А
Диапазон рабочих температур,
°
С
- Ф0303.1
- Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5
Масса, не более, кг
Габаритные размеры, мм:
- Ф0303.1, Ф0303.2
- Ф0303.3
- Ф0303.4-1
- Ф0303.4-2
- Ф0303.5
Полный средний срок службы, не менее, лет
160х30х215
144х72х117
160х30х215
144х36х155
157х86х60
12
Знак утверждения типа
наносят печатным способом на табличку надписную на корпусе измерителя и в эксплуатационной
документации.
1 шт.;
1 экз.;
1 комплект;
1 экз.;
Комплектность средства измерений
В комплект поставки входит:
- измеритель………………………………………..…..……..…
- ведомость ЗИП …………….……………………….…….……...
- принадлежности и материалы согласно ведомости ЗИП ……...
- ведомость эксплуатационных документов ………..………..…..
- комплект документов согласно ведомости эксплуатационных
документов (в том числе руководство по эксплуатации) ……
1 комплект.
Поверка
осуществляется по методике, согласованной с ГЦИ СИ ФГУ «Краснодарский ЦСМ» 09.01. 2007
и изложенной в разделе 7 «Поверка прибора» соответственно в руководствах по эксплуатации:
АУЮВ. 411181.01 РЭ (Ф0303.1);
Лист № 7
всего листов 8
АУЮВ. 421225.02 РЭ (Ф0303.2);
АУЮВ. 421225.03 РЭ (Ф0303.3);
АУЮВ. 421225.04 РЭ (Ф0303.4);
АУЮВ. 421225.05 РЭ (Ф0303.5).
Основные средства поверки:
·
Калибратор программируемый П320, диапазон выходных калиброванных напряжений от 10
-6
до 10
3
В, диапазон выходных калиброванных токов от 10
-6
до10
-1
А, класс точности 0,03.
·
Калибратор тока программируемый П321, диапазон выходных калиброванных токов от 10
-9
до 10 А, класс точности 0,05.
·
Магазин сопротивления Р4831, диапазон показаний сопротивления от 0 до 111111,11 Ом,
класс точности 0,02.
Сведения о методиках (методах) измерений
Методика воспроизведения постоянного тока или напряжения измерителей описана в
руководствах по эксплуатации на измерители.
Нормативные и технические документы, устанавливающие требования к измерителям
Ф0303.1, Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5:
·
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока в диапазоне 1*10
-16
…30А;
·
ГОСТ 8.027-2001 ГСИ. Государственная поверочная trial для средств измерений постоян-
ного электрического напряжения и электродвижущей силы;
·
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары.
Номинальные статические характеристики преобразования;
·
ГОСТ 26.011-80 Средства
измерений и
автоматизации. Сигналы тока и напряжения элек-
трические непрерывные входные и выходные;
·
ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и
методы испытаний;
·
ГОСТ
14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний;
·
ГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия;
·
ГОСТ Р 51317.3.2-2006 Совместимость технических средств электромагнитная. Эмиссия
гармонических составляющих тока техническими средствами с потребляемым током не более
16 А (в одной фазе);
·
ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Колебания
напряжения и фликер, вызываемые техническими средствами с потребляемым током не более
16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения;
·
ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электриче-
ское оборудование для измерения, управления и лабораторного применения. Часть 1. Общие
требования и методы испытаний;
·
ГОСТ Р 52319-2005 Безопасность электрического оборудования для измерения, управления
и лабораторного применения. Часть 1. Общие требования;
·
«Измерители Ф0303.1, Ф0303.2, Ф0303.3, Ф0303.4, Ф0303.5. Технические условия ТУ 4221-
017-34988566-2006».
Лист № 8
всего листов 8
регулирования
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
Для применения вне сфер государственного регулирования.
Изготовитель
Общество с ограниченной ответственностью «Завод измерительных приборов «ЮРИ-
МОВ» (ООО «ЗИП «ЮРИМОВ»)
Россия, 350072, г. Краснодар, ул. Московская, 5. Тел.: (861)275-57-50, факс 252-25-70.
Испытательный trial
Государственный центр испытаний средств измерений ФБУ «Краснодарский ЦСМ»
Регистрационный номер № 30021-10, по Государственному реестру 350040, г. Крас-
нодар, ул. Айвазовского, д. 104а. Тел.: (861)233-76-50, факс 233-85-86.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
М.п.«_____» __________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22185-01 | Измерители уровня телевизионных сигналов | Prodig-2 | Фирма "I.E.Promax", Испания | 1 год | Перейти |
| 40124-08 | Измерители многофункциональные | TGD | ООО "Валком", г.С.-Петербург | 2 года | Перейти |
| 43878-10 | Измерители мощности излучения | ИМИ-01М | ООО "Бином", г.Калуга | 1 год | Перейти |
| 21044-01 | Измерители длины кабеля эталонные | Дельта-2Э | ООО "ЭРМИС+", г.Томск | 1 год | Перейти |
| 6158-77 | Измерители комплексных коэффициентов отражения | Р3-65 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
