Номер госреестра:
21783-11
Наименование СИ:
Приборы для отбора проб воздуха
Обозначение типа:
ПА-300М
Производитель:
ООО "Экотех-Урал", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43311
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 3368 от 27.12.2019 г.)
Приборы для отбора проб воздуха ПА-300М
Назначение средства измерений
Приборы для отбора проб воздуха ПА-300М (далее – приборы ПА-300М) предназначены
для измерений заданного объема воздуха при отборе разовых и среднесменных проб воздуха
атмосферы и рабочей зоны на загрязненность.
Описание средства измерений
Принцип действия приборов ПА-300М основан на протягивании воздуха через
фильтрующие материалы или поглотительные сосуды с помощью встроенного в прибор
побудителя расхода в течение заданного таймером интервала времени.
Количественный анализ загрязнений воздуха рабочей зоны и атмосферы производится
после их концентрирования, которое осуществляется протягиванием анализируемого воздуха
через поглотительные сосуды или фильтрующие материалы, закрепленные в специальных
патронах. Объем пробы воздуха определяется по показаниям ротаметров или датчиков расхода
(в зависимости от исполнения прибора), встроенных в прибор ПА-300М, и заданному времени
отбора пробы.
Конструктивно прибор ПА-300М состоит из устройства для протягивания воздуха,
контроллера, ротаметров и (или) датчиков расхода (в зависимости от исполнения прибора),
встроенного таймера для задания времени отбора пробы воздуха или счетчика объема.
Приборы ПА-300М являются многоканальными и выпускаются в пяти исполнениях в
зависимости от задаваемых расходов, первичных датчиков (ротаметры или датчики расхода) и
вида индикации: ПА-300М-1, ПА-300М-1-1, ПА-300М-1-2, ПА-300М-2, ПА-300М-3.
Приборы ПА-300М выпускаются в металлическом и пластиковом корпусах. Корпуса
имеют несколько вариантов исполнений, которые отличаются цветом и конструкцией. По
заявке заказчика возможны следующие изменения внешнего вида приборов: изменение цвета
панели управления и корпуса приборов; изменение расположения ручки, разъемов и панели
управления на корпусе прибора; изменение расположения штуцеров для фильтродержателей,
наличие встроенного или переносного аккумулятора.
Общий вид приборов ПА-300М в металлическом и пластиковых корпусах и схема
пломбировки от несанкционированного доступа представлены на рисунках 1 - 5.
Лист № 2
Всего листов 6

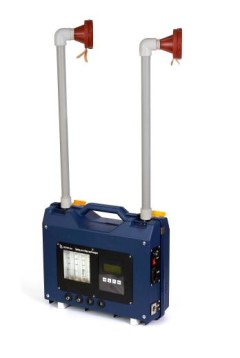

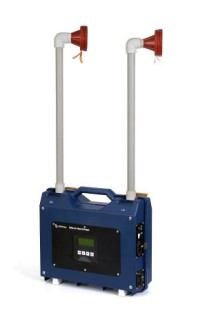

Рисунок 1 – Общий вид приборов ПА-300М-1 и схема пломбировки
Место
пломбирования

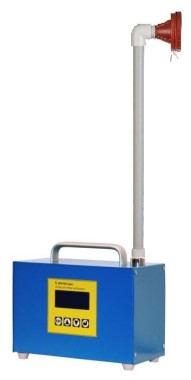

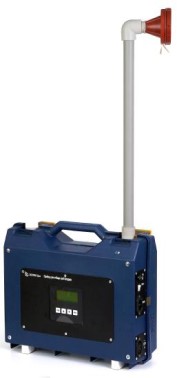

Рисунок 2 – Общий вид приборов ПА-300М-1-1 и схема пломбировки
Место
пломбирования

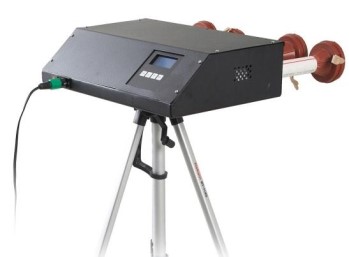

Рисунок 3 – Общий вид приборов ПА-300М-1-2 и схема пломбировки
Место
пломбирования
Место
пломбирования
Лист № 3
Всего листов 6
Программное обеспечение
отсутствует.

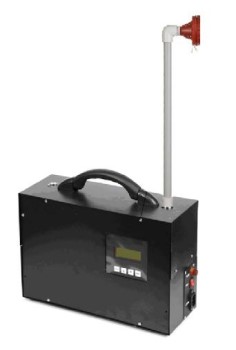

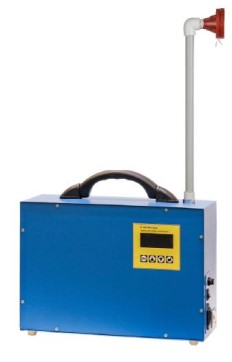

Рисунок 4 – Общий вид приборов ПА-300М-2 и схема пломбировки

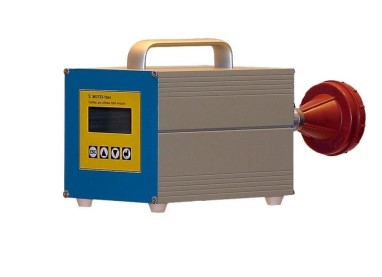

Рисунок 5 – Общий вид приборов ПА-300М-3 и схема пломбировки
Место
пломбирования
Место
пломбирования
Лист № 4
Всего листов 6
Метрологические и технические характеристики
±1,0
-
±5
±5 (с расходом
(60-100) л/мин)
±5
0,5 δ
Таблица 1 – Метрологические характеристики
Значение
1-22
3
-2
-2
42
--
-
-
-
1
±0,5
±5 (с расходом
-(0,2-1,0) л/мин
и (1-20) л/мин)
Наименование характеристики
Исполнение прибора ПА-300М11-1
Количество каналов с расходом, шт:
- (0,2 - 1,0) л/мин--
- (1 - 20) л/мин--
- (60 - 100) л/мин22
- (100 - 200) л/мин--
Пределы допускаемой относительной
погрешности таймера (δ
i
):
- при задании времени до 2 мин
вкл., %
- при задании времени св. 2 мин, %
Пределы допускаемой основной
приведенной погрешности приборов с--
ротаметрами (γ), %
Пределы допускаемой основной
относительной погрешности±5±5
приборов с датчиками расхода (δ), %
Пределы допускаемой дополнительной
погрешности за счет отклонения
температуры окружающего воздуха0,5 δ0,5δ
от нормальной на каждые 10 °С, %,
не более
0,5γ (с расходом
(0,2-1,0) л/мин
0,5 δи (1-20) л/мин),
0,5δ (с расходом
(60-100) л/мин)
до 240
1
-
-
Таблица 2 – Основные технические характеристики
Наименование характеристикиЗначение
11-11-223
ЖКЖКЖКР, ЖКЖК
Исполнение прибора ПА-300М
Вид индикации
(Р – индикация по ротаметру,
ЖК – жидкокристаллический
индикатор)
Время отбора проб воздуха с
дискретностью 1 мин, мин
Дискретность задания времени
отбора пробы, мин, более
Напряжение питания, В:
- переменным током
- постоянном током
+
22
+
22
220
-
33
-
220
-
33
12
12
12
6060706070
Потребляемая мощность, В·А,
не более
Габаритные размеры, мм, не более
- пластик
400
´
160
´
350
400
´
160
´
350
- металл
260
´
240
´
190
280
´
170
´
220
420
´
220
´
190
350
´
160
´
250
Масса, кг, не более
- пластик
- металл
5,07,5
5,0 -
-
5,0
5,0-
-6,0
Лист № 5
Всего листов 6
от -10 до +40
8
10000
6
Наименование характеристики
Значение
95
от 84,0 до 106,7
Условия эксплуатации:
- температура окружающего
воздуха, °С
- относительная влажность
воздуха при температуре не более
35 °С, %, не более
- атмосферное давление, кПа
Среднее время восстановления
приборов ПА-300М, ч, не более
Средняя наработка на отказ, ч,
не менее
Средний срок службы, лет,
не менее
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
заднюю панель прибора ПА-300М способом наклейки.
Комплектность средства измерений
-
1 шт.
1 экз.
Обозначение
ПА-300М
--
Количество
1 шт.
1 шт.
1 шт.*
1 экз.
Таблица 3 – Комплектность средства измерений
Наименование
Прибор (конкретного исполнения)
Зарядное устройство (для исполнения ПА-300М-1-1)
Пробоотборная штанга или пробоотборная насадка
Сетевой шнур на 220 В (для исполнений ПА-300М-1 в
пластиковом корпусе, ПА-300М-2 и ПА-300М-3)
Методика поверки
Руководства по эксплуатации
(в зависимости от исполнения)
МП 65-221-2010
ЦАПР 30.01.00.000 РЭ
ЦАПР 30.01.00.001 РЭ
ЦАПР 30.01.00.002 РЭ
ЦАПР 30.02.00.000 РЭ
ЦАПР 30.03.00.000 РЭ
* - 1 комплект
Поверка
осуществляется по документу МП 65-221-2010«ГСИ. Приборы для отбора проб воздуха
ПА-20М, ПА-40М, ПА-300М. Методика поверки», утвержденному ФГУП «УНИИМ» 2010г.
Основные средства поверки:
-расходомер счетчик газа РГТ, мод. РГТ-2, регистрационный номер в Федеральном
информационном фонде 51713-12;
- счетчик газа объемныйдиафрагменныйВК-G6, регистрационныйномер в
Федеральном информационном фонде 30894-05;
- секундомер электронный цифровой СЭЦ-10000 Щ, регистрационный номер в
Федеральном информационном фонде 11152-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в руководство по эксплуатации.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к к приборам для
отбора проб воздуха ПА-300М
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия
Приложение к приказу Федерального агентства по техническому регулированию и
метрологии от 29 декабря 2018 г. № 2825 Государственная поверочная схема для средств
измерений объемного и массового расходов газа
ТУ 4215-008-39906142-2010 Приборы для отбора проб воздуха ПА-20М, ПА-40М, ПА-
300М. Технические условия
Изготовитель
Общество с ограниченной ответственностью «ЭКОТЕХ-Урал» (ООО «ЭКОТЕХ-Урал»)
ИНН 6658036938
Юридический адрес: 620014, г. Екатеринбург, ул. Московская, д.1
Адрес: 620014, г. Екатеринбург, ул. Хомякова, д. 9а
Телефон (факс): +7 (343) 359-83-07, 368-50-05
E-mail:
Web-сайт: ecoural.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Уральскийнаучно-
исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «Trial» по проведению испытаний средств измерений в
целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
