Устройства проверки простых защит Нептун, Нептун-2, ГРСИ 21721-07
Номер госреестра:
21721-07
Наименование СИ:
Устройства проверки простых защит
Обозначение типа:
Нептун, Нептун-2
Производитель:
ООО "НПФ "Радиус", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.02.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 26653
об утверждении типа средств измерений
Лист 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства проверки простых защит «Нептун», «Нептун-2»
Назначение средства измерений
Устройства проверки простых защит «Нептун», «Нептун-2» (далее устройства)
предназначены для измерений электрических величин: напряжения, силы переменного тока,
напряжения постоянного тока при проведении проверки электромеханических и электронных
реле систем релейной защиты и автоматики (напряжение 0,4 и 6—35 кВ), а также временных
уставок их срабатывания.
Описание средства измерений
Устройство («Нептун», «Нептун-2») представляют собой переносной прибор,
выполненный в виде блока со съемной крышкой, закрывающей на время транспортировки и
хранения органы управления и элементы индикации.
Силовая часть электрической схемы включает в себя:
– регулировочный автотрансформатор с максимальным выходным напряжением 240 В;
– нагрузочный трансформатор с четырьмя вторичными обмотками по 6,3 В и
переключателем выходных обмоток;
– трансформатор и выпрямитель вспомогательного изолированного источника питания
контактов проверяемого объекта;
– силовой выпрямитель со сглаживающим фильтром для получения постоянного
напряжения канала напряжения;
– переключатель режимов работы канала напряжения, выключатели нагрузки и
питания.
Выходные клеммы канала напряжения и канала тока выведены раздельно для проверки
различных trial реле. Входные клеммы для подключения контактов проверяемого реле
также выведены отдельно.
Измерительная электрическая схема включает в себя четыре измерительных
преобразователя напряжения и силы постоянного и переменного тока, работа которых
основана на эффекте Холла.
Схема обработки измерительной информации содержит цифровую часть и аналоговую
часть.
В состав цифровой части входят:
– микропроцессор (МП) со встроенным аналого-цифровым преобразователем (АЦП);
– постоянное запоминающее устройство (ПЗУ);
– оперативное запоминающее устройство (ОЗУ);
– два входных порта;
– выходной регистр;
– интерфейсы связи с органами управления и жидкокристаллическим дисплеем;
– схема формирования звукового сигнала;
Аналоговая часть имеет в своем составе формирователь опорных напряжений,
усилители сигналов.
Питание устройств осуществляется от однофазной сети переменного тока.
На лицевой панели устройств находятся жидкокристаллический дисплей для
отображения измерительной информации и органы управления.
Устройства имеют встроенную автоматическую самодиагностику.
Общий вид устройств приведен на рисунке 1.
Лист 2
Всего листов 5

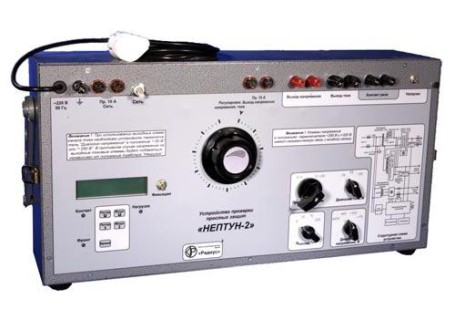

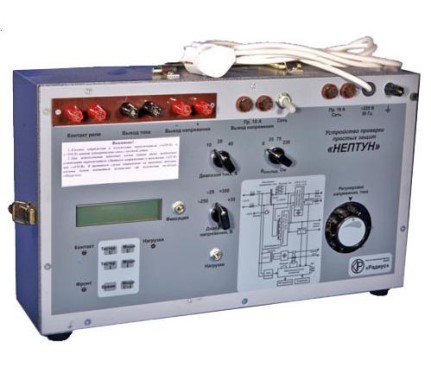

Устройство «Нептун»Устройство «Нептун-2»
Рисунок 1
Принцип действия устройств заключается в следующем:
На проверяемое реле, подключенное к выходам силовой части электрической схемы
осуществляется подача плавно регулируемого сигнала (для реле напряжения — переменного
или постоянного напряжения, для реле тока — силы тока) с измерением его значения и
индикацией момента срабатывания контактов проверяемого реле.
Устройства обеспечивают возможность проверки временных характеристик реле
напряжения, тока и времени подачей предварительно установленного переменного или
постоянного напряжения и переменного тока с измерением времени срабатывания и
отпускания.
Органами управления выбираются режимы работы, вводятся необходимые параметры,
выбираются режимы индикации результатов измерений.
Знак поверки в виде наклейки наносится на лицевую панель корпуса устройств.
Пломбы для защиты от несанкционированного доступа устанавливаются на
крепежный элемент лицевой панели корпуса устройств внутри специальной чашевидной
оснастки.

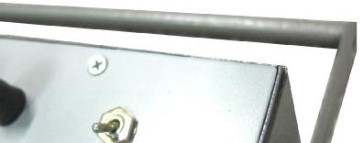

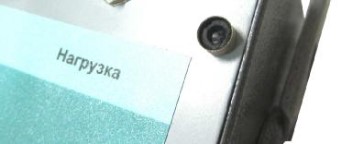

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 2
Программное обеспечение
Устройства имеют программное обеспечение (ПО), исполняемое микропроцессором
(микропрограмму).
ПО является встроенным и полностью метрологически значимым.
Место пломбировки
Лист 3
Trial листов 5
ПО записано в машинных кодах в энергонезависимом (ПЗУ), и не доступно для
изменения вне заводских условий без использования специализированных средств.
Для доступа к микросхеме ПЗУ, содержащей управляющую программу, необходимо
вскрыть опломбированный корпус устройства.
Уровень защиты «А» согласно МИ 3286-2010.
Идентификация ПО не применяется.
Метрологические и технические характеристики
Измеряемая величина, единица измерений
Диапазон
от 1 до 25
от 10 до 240
от 2 до 50
от 10 до 250
±
2,5 % от верхнего
значения диапазона
измерений плюс 3
ед. мл. разр.
±
2,5 % от верхнего
значения диапазона
измерений плюс 3
ед. мл. разр.
±
2,5 % от верхнего
значения диапазона
измерений плюс 3
ед. мл. разр.
Пределы
допускаемой
погрешности
измерений
от 1 до 35
от 10 до 320
от 2 до 70
от 10 до 320
Напряжение переменного тока, В
«Нептун», на пределе «
»
25 В»
«Нептун»,на пределе «
»
250 В»
«Нептун-2», на пределе «
»
50 В»
«Нептун-2», на пределе»
»
250 В»
Напряжение постоянного тока, В
«Нептун», на пределе «=35 В»
«Нептун», на пределе «=350 В»
«Нептун-2», на пределе «=70 В»
«Нептун-2», на пределе «=320 В»
Сила переменного тока, А
«Нептун», на переделе «≈10 А»
«Нептун», на переделе «≈20 А»
«Нептун», на переделе «≈40 А»
«Нептун-2», на переделе «≈5 А»
«Нептун-2», на переделе «≈25 А»
«Нептун-2», на переделе «≈50 А»
«Нептун-2», на переделе «≈100 А»
от 0,1 до 10
от 0,2 до 20
от 0,4 до 40
от 0,05 до 5
от 0,25 до 25
от 0,5 до 50
от 1 до 100
Время срабатывания и отпускания контактов, сот0,002
99,99
до
(0,01∙Т
изм
+ 0,002)
от 187 до 242
50±1
Напряжение питания переменного тока
Частота питающей сети Гц
Потребляемая мощность по цепям питания, Вт
«Нептун»
«Нептун-2»
500
1000
Время установления рабочего режима не более, мин
10
8
«Нептун»
«Нептун-2»
Продолжительность непрерывной работы без нагрузки не менее, ч
Продолжительность непрерывной работы под нагрузкой:
Устройство
Выходная мощность, ВА
Время работы, минут
150
300
500
300
600
1000
60
5
1
60
5
1
Лист 4
Всего листов 5
480, 300, 170
570, 300, 200
Габаритные размеры блока не более, мм
«Нептун» (высота, ширина, глубина)
«Нептун-2» (высота, ширина, глубина)
Масса не более, кг
«Нептун»
«Нептун-2»
16
21
Наработка на отказ не менее, ч10000
Средний срок службы с заменой комплектующих изделий, лет, не менее10
Нормальные условия применения:
температура окружающего воздуха плюс 20±5
о
С
относительная влажность от 30 до 80 %
Рабочие условия применения
температура окружающего воздухаот минус 10 до плюс 45
о
С
относительная влажностьдо 80% при плюс 25
°
С
По устойчивости к воздействию внешних механических и климатических факторов в
условиях работы, транспортировки и хранения устройства относятся к квалификационной
группе 3 по ГОСТ 22261-91.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель устройств заводским способом и
типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Устройство «Нептун» или «Нептун-2»1 шт.
Вставка плавкая (номинал 10 А)4 шт.
Руководство по эксплуатации1 шт.
Паспорт1 шт.
Упаковка1 шт.
Методика поверки1 шт.
Поверка
осуществляется по документу МП 21721-07 «Устройства проверки простых защит «Нептун»,
«Нептун-2». Методика поверки», утвержденному ФГУП «ВНИИМС» 18 декабря 2006 г.
Основные средства поверки:
Измерительный комплект К540 (класс точности амперметра 0,5, класс точности
вольтметра на диапазоне с конечным значением 15 В – 2,5; с конечным значением 30 В – 1,0;
с конечным значением от 75 до 600 В – 0,5).
Частотомер электронно-счетный Ч3-57 пределы основной относительной погрешности
0,1 %
защит «Нептун-2».
Руководство по
защит«Нептун».
Руководство по
Сведения о методиках (методах) измерений
Документ «Устройство проверки простых
эксплуатации», раздел 8 .
Документ«Устройство проверки простых
эксплуатации», раздел 8 .
Нормативные и технические документы, устанавливающие требования к устройствам
проверки простых защит «Нептун» и «Нептун-2»
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия».
Лист 5
Всего листов 5
напряжения, тока,
защит«Нептун»,
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные
сопротивления цифровые. Общие технические условия».
3. ТУ 3430-012-17326295-99«Устройствапроверкипростых
«Нептун-2» Технические условия»
.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта;
-
выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственностью
Научно-производственная фирма «РАДИУС» (ООО НПФ «РАДИУС»)
124489, г. Москва, Зеленоград, Панфиловский проспект, дом 10, строение 3.
Тел./факс: (499) 735-22-91, 735-54-41, 732-26-34, 732-73-95.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации № 30004-08.
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
; E-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и
метрологии
Е.Р. Петросян
(подпись)
М.п.«»2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 40941-09 | Устройства измерительно-вычислительные | УДАР-ОС-1 | ЗАО "Руднев-Шиляев", г.Москва | 1 год | Перейти |
| 1284-59 | Устройства индукционно-выпрямительной системы для телеизмерения мощности трехфазного тока | Нет данных | Арендное предприятие "Завод "Электропульт", г.С.-Петербург | Нет данных | Перейти |
| 58172-14 | Устройства для реализации нулевой температуры | ЭЛЕМЕР-УРНТ-01 | ООО НПП "ЭЛЕМЕР", г.Москва | 1 год | Перейти |
| 21101-01 | Устройства подключения термоэлектрических преобразователей | УПТП-02 | ГосНИИ НПО "Луч" НПО "Техно-Луч", г.Подольск | Поверке в эксплуатации не подлежат | Перейти |
| 62931-15 | Установки для проверки проводного монтажа | W434R | ООО "Совтест АТЕ", г.Курск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
