Комплексы измерительные КСИП-2В и КСИП-2С, ГРСИ 21655-07
Номер госреестра:
21655-07
Наименование СИ:
Комплексы измерительные
Обозначение типа:
КСИП-2В и КСИП-2С
Производитель:
ООО "СпиртПриборСервис", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.04.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29706
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные КСИП-2В и КСИП-2С
Назначение средства измерений
Комплексы измерительные КСИП-2В и КСИП-2С (далее КСИП) предназначены для
автоматического измерения и учета объема водно-спиртовых растворов и многокомпонентной
спиртосодержащей продукции, объемной концентрации (в дальнейшем - крепость) и объема
этилового спирта, содержащегося в измеряемой среде, температуры измеряемой среды, вычис-
лений безводного спирта и
поштучного учета продукции, а также формирования и передачи
информации в единую государственную автоматизированную систему учета объема производ-
ства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС).
Описание средства измерений
КСИП состоит из:
комплекта измерительной аппаратуры:
- одного или нескольких измерителей объема жидкости - (счетчиков жидкости): расхо-
домеров-счетчиков жидкости и газа Норд (Госреестр №45741-12); расходомера-счетчика элек-
тромагнитного МР400 (Госреестр №25593-08), расходомеров электромагнитных М2000 (Гос-
реестр №49859-12);
- термопреобразователя платинового технического ТПТ-2 (Госреестр №15420-06 про-
длен до 2016 г.);
- термопреобразователя сопротивлений ТСПУ, ТСМУ (Госреестр №36340-07);
- измерительного блока;
- компьютерного комплекта в составе системного блока, монитора, мыши, клавиатуры;
- счетчика бутылок УСБ-3, УСБ-5;
- регулирующего или отсечного клапана.
КСИП выпускается в двух исполнениях в зависимости от наличия сахаросодержащих
компонентов в продукции:
- КСИП-2С - для водно-спиртовых растворов;
- КСИП-2В – для винной, ликероводочной, коньячной и другой алкогольной сахаросо-
держащей продукции, а также других жидких продуктов.
Счетчики жидкости имеют исполнения, отличающиеся пропускной способностью.
Счетчики бутылок УСБ предназначены для измерений количества бутылок, банок, ке-
гов и др., прошедших через зону контроля.
Измерительный блок состоит из гидравлического узла и электронно-силового блока.
Гидравлический узел КСИП состоит из термометров платиновых технических, оптико-
электронного узла, пневмоклапанов, объединенных между собой системой трубопроводов, и
предназначен для получения первичной информации об измеряемых параметрах продукции,
поступающей при отборе пробы.
Гидравлический узел дополнительно содержит устройство измерения плотности про-
дукции, используя весовое устройство (цифровые весы).
Электронно-силовой блок:
- включает контроллеры программируемые серии I-7000, I-8000 (Госреестр №50676-12); -
обеспечивает первичную обработку информации, поступающей от
гидравлического
узла, от термопреобразователей, размещенных на трубопроводах линий розлива (приемки-
отгрузки), и передачу ее в компьютер;
- преобразует данные первичной обработки информации об измеряемых параметрах
продукции в цифровые сигналы для ввода в компьютер и команды с компьютера - в выводи-
мые управляющие команды для исполнительных механизмов.
Для регистрации объема и количества алкогольной продукции предусмотрена возмож-
ность подключения до 2-х преобразователей расхода типа Норд (для КСИП-2С), типа МР400,
Лист № 2
всего листов 6
М2000 (для КСИП-2В)
и
до 2 счетчиков бутылок типа УСБ-5 (УСБ-3). Кроме
того, преду-
смотрена возможность подключения термопреобразователей платиновых технических ТПТ-2
или термопреобразователей сопротивления ТСПУ/ТСМУ, пневмоклапанов, размещенных на
трубопроводах, по числу линий розлива (приемки-отгрузки) алкогольной продукции.
КСИП рассчитан на дискретный и непрерывный режимы работы.
На рабочем столе операционной системы Windows XP запускается программа работы
КСИП.
После завершения стартового опроса датчиков выбирается режим работы КСИП.
КСИП учитывает продукцию в автоматическом режиме.
По команде с клавиатуры компьютера включается входной клапан и продукция по тру-
бопроводу поступает в кювету оптико-электронного узла. Температура продукции в кювете
измеряется одним из термометров платиновых технических
типа
ТПТ-2. Второй термометр
платиновый технический измеряет температуру воздуха в гидравлическом узле.
После кюветы продукция поступает в дозатор, представляющий собой калиброванный
по объему резервуар, размещенный на весах электронных настольных МК-6.2-А20 (Г.р.
№26646-08), после чего через сливные трубопроводы продукция из кюветы и дозатора посту-
пает в сливную емкость.
Все результаты измерений поступают в компьютер и на экране монитора на функцио-
нальной схеме контроля слива высвечиваются текущие значения:
температуры воздуха в сливном (приемном) отделении;
температуры продукции в кювете при измерении крепости;
температуры продукции в основном трубопроводе;
крепости продукции, приведенной к температуре 20 ºС;
массы продукции в калиброванном резервуаре;
величины светопропускания продукции (тест);
количества бутылок и объем поштучного учета (при подключении счетчиков бутылок).
В том же окне монитора выводится таблица с индикацией вычисленных значений сли-
тых объемов продукции, продукции нарастающим итогом, безводного спирта нарастающим
итогом, приведенных к температуре 20 ºС, и количества бутылок нарастающим итогом. Кроме
того, индицируется информация о состояниях кюветы и калиброванного резервуара, времени
начала слива.
Процесс проведения измерений КСИП можно проследить в отдельном окне в виде гра-
фиков.
При выходе из программы в автоматическом режиме формируется строка формата ин-
формации, которая в автоматическом режиме передается в сервер единой государственной ав-
томатизированной информационной системы (ЕГАИС).
Персональный компьютер сопрягается с локальной компьютерной сетью, в том числе с
ЕГАИС.
На экран монитора выводятся:
- функциональная схема, на которой представлена информация о текущих значениях
измеряемых и вычисляемых значений и об аварийных ситуациях, а также таблица учета ре-
зультатов измерений и вычислений, нарастающего итога объемов жидкости и поштучного
учета;
- графики записей всех измеряемых и вычисляемых величин, выводимые ежесекундно,
используемые, в том числе и в режиме последующих просмотров в переменных временных
масштабах и хранящиеся в архиве компьютера.
КСИП может быть использован в качестве средства
контроля при производстве дис-
тиллятов, а также при их приемке или отгрузке, на линиях розлива алкогольной продукции и
др.
Лист № 3
всего листов 6

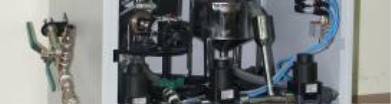

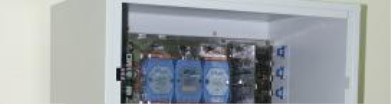

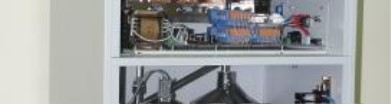

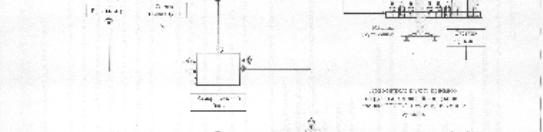

Рис. 1. Измерительный блок КСИП-2
Пломбирование узлов и элементов КСИП осуществляется с целью предотвращения не-
санкционированного доступа к средствам измерения и обеспечения достоверности измеряе-
мых данных.
При производстве КСИП на этапе отгрузки пломбируется дверца измерительного бло-
ка.
Программное обеспечение
ПО у всех исполнений одной версии.
Задачей ПО является обеспечение непрерывных измерений сигналов от измерительной ап-
паратуры, обработка измерительной информации и вывод результатов измерений на дисплей
монитора и в строку формата информации для автоматической передачи в сервер ЕГАИС.
ПО КСИП предусматривает создание log-файла, предназначенного для контроля пра-
вильности действий оператора.
Лист № 4
всего листов 6
ПО защищено от несанкционированного доступа к настройкам при помощи пломбиро-
вания, удаления исходных файлов после пуско-наладки и технического обслуживания, ис-
ключением доступа к строке формата информации ввиду ее отсутствия до момента ее переда-
чи в автоматическом режиме в сервер ЕГАИС.
Таблица 1. Идентификационные параметры ПО
1...40
1...120
0,5…80
±
7
±
5
±
3,5
±
2,5
±
1,3
±
0,7
0...40
-40...+75
±
0,5
±
0,5
999999999,99
5
Метрологические и технические характеристики
Диапазоны расходов, м
3
/ч
Условный диаметр трубопровода линии розлива, мм
Соотношение наибольшего расхода к наименьшему в пределах одного
фиксированного Ду
Диапазоны измерений крепости при температуре 20
±
5
°
С, % об.
- винной, ликероводочной, коньячной продукции, водно-спиртового рас-
твора, % об.
- водно-спиртового раствора % об.
КСИП-2С
0,23...240
5…100
35...99
КСИП-2В
0,03...763
10…150
Предельная относительная погрешность измерений суммарного объема:
Допустимые отклонения температуры продукции от температуры, при ко-
торой проведена паспортизация раствора,
0
С
Допустимые отклонения температуры окружающей среды от температу-
ры, при которой проведена паспортизация продукции,
0
С.
Пределы допускаемой относительной погрешности измерений суммарного
объема безводного спирта, % об.
- для диапазона крепостей менее 9% об.
- для диапазона крепостей 9…20% об.
- для диапазона крепостей 20…38% об.
- для диапазона крепостей 38…80% об.
Диапазон измерений температуры продукции,
°
С
- без теплообменника для отбора пробы
- при наличии теплообменника для отбора пробы
Предельная абсолютная погрешность измерений
- температуры,
°
С
- крепости, приведенной к 20
°
С, винной, ликероводочной, коньяч-
ной продукции и водно-спиртового раствора, % об.
Наибольший регистрируемый нарастающим итогом объем раствора, без-
водного спирта, дал
Время хранения основных архивных данных, лет, не менее
Диапазон давления воздуха, подаваемого на клапаны измерительного бло-
ка, кгс/см
2
±
0,5
Температура окружающей среды,
°
С
Относительная влажность окружающей среды, %
Напряжение питающей сети, В
Частота питающей сети, Гц
Потребляемая мощность, ВА
Средний срок службы, лет, не менее
4,5...7,0
10…40
30…80
220(+10/-15%)
50
±
1,0
300
6
Наименование ПО
Идентификаци-
онное наимено-
вание ПО
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" по
МИ3286-2010.
Номер версии
(идентифика-
ционный но-
мер) ПО
Цифровой идентифи-
катор ПО (контроль-
ная сумма исполняе-
мого кода)
Программное обес-
печение КСИП
ОС Windows XP
KSIP
v.2010.06.01
h89w328qqf506783b2
3043281w76c39s.
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
MD5
Лист № 5
всего листов 6
Максимальная скорость счета бутылок, шт/с
Максимальное значение подсчета бутылок, шт.
Максимальное давление в трубопроводе на входе в измерительный блок,
кгс/см
2
Габаритные размеры измерительного блока, мм:
Масса измерительного блока, кг, не более
10
999999999
1,5
870х600х440
18,5
Знак утверждения типа
наносится на переднюю панель шкафа управления окраской по трафарету и на титуль-
ный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Кол.Примечание
1...2 КСИП-2В
1...2 КСИП-2С
1
Обозначение
МР400, М2000
Норд
СПС 05.000.005ШУ
МК_А
ТПТ-2
ТПТ-2
ТСМУ (ТСПУ)
1В измерит. блоке
1...2 линии розлива
1...2 лини приемки-отгрузки
1
УСБ-3, УСБ-5
Наименование, тип
Расходомер электромагнитный
Расходомер-счетчик жидкости и газа
Измерительный блок
в т.ч. электронные весы
Термометр платиновый
Термометр платиновый
Термопреобразователь
Компьютер в составе системного блока,
монитора, клавиатуры, мыши
Счетчик бутылок
Кабельный комплект
Клапан
Руководство по эксплуатации
Паспорт
Методика поверки
Руководство пользователя
СПС.02.000.000РЭ
СПС.02.000.000ПС
СПС.02.000.000МП
СПС.02.000.000РП
1...2на линиях розлива
1
1...2подбирается по Ду
1
1
1
1
Поверка
осуществляется в соответствии с методикой «ГСИ. Комплексы измерительные
КСИП-2В и КСИП-2С. Методика поверки СПС 02.000.000 МП», утвержденной ГЦИ СИ
ФГУП "ВНИИМС" в ноябре 2007 г.
Основное поверочное оборудование:
- мерники образцовые 2 разряда М2р-50, М2р-100, М2р-200, М2р-500, М2р-2000, по-
грешность
±
0,1 %;
- комплект ареометров для водно-спиртовых растворов по ГОСТ 18481-81 АСП-1,
шкала 0…10 %, ц. д. 0,2 %,
шкала 90...100 %, ц. д. 0,1 %, ареометров АСП-3 шкалы 0...40,
40...70, 70...100 %, ц. д. 1 %; АСП-2 №1-18, ц. д. 0,1 %;
- термометр ТЛ-4 №1, 2, 3 по ТУ 25-2021.003-88, шкалы -30...+20
°
С, 0…55
°
С,
50...105
°
С ц. д. 0,1
°
С.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации СПС.02.000.000РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным КСИП-2В и КСИП-2С
1. ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные
положения.
Лист № 6
всего листов 6
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
3. ГОСТ Р8.596-2002 Государственная система обеспечения единства измерений. Мет-
рологическое обеспечение измерительных систем. Основные положения.
4. ГОСТ Р8.654-2009
Государственная система
обеспечения единства
измерений. Тре-
бования к программному обеспечению средств измерений. Основные положения.
5. Технические условия ТУ 5131-002-57034728-01.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений – выполнение торговых и товарообменных операций.
Изготовитель
ООО “СпиртПриборСервис”
Адрес: 109263, Россия, г. Москва, ул. Шкулева, 17/15.
Телефон/факс: (495) 502-92-93.
E-mail:
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)
119361, Москва, ул. Озерная, 46
тел. +7(495) 437-57-77, факс +7(495) 437-56-66.
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
"___" ___________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27644-04 | Регистраторы спектров многоканальные измерительные | МИРС | ФГУП НПО "Государственный институт прикладной оптики", г.Казань | 1 год | Перейти |
| 25995-05 | Установки измерительные | МЕРА | ОАО "Нефтемаш", г.Тюмень | 2 года | Перейти |
| 4757-75 | Преобразователи цифровые измерительные многофункциональные | Ф7121 | Завод "Электроточприбор", г.Омск | Нет данных | Перейти |
| 11312-88 | Преобразователи давления измерительные | КИ-13959 | Опытный ремонтный завод, Эстония, г.Тарту | 1 год | Перейти |
| 21548-09 | Преобразователи измерительные многофункциональные | Исток-ТМ | Унитарное частное предприятие "НПЦ "Спецсистема", Беларусь, г.Витебск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
