Комплексы технических средств КСПА, КСПА-М, ГРСИ 21485-11
Номер госреестра:
21485-11
Наименование СИ:
Комплексы технических средств
Обозначение типа:
КСПА, КСПА-М
Производитель:
ООО "НПК "Ленпромавтоматика", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.10.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44170
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы технических средств КСПА, КСПА-М
Назначение средства измерений
Комплексы технических средств КСПА, КСПА-М предназначены для преобразования
сигналов от первичных преобразователей силы постоянного тока, напряжения постоянного
тока, электрического сопротивления и частоты в значение измеряемого параметра (темпера-
туры, давления, скорости).
Описание средства измерений
Комплексы технических средств КСПА, КСПА-М обеспечивают прием и выдачу сиг-
налов в количестве, определяемом объектом автоматизации. Перечень и номенклатура вход-
ных и выходных сигналов комплекса указываются в таблице подключений конкретного ис-
полнения комплекса.
В приборном шкафу комплекса размещены:
-
монтажные панели с установленными на них вторичными измерительными преобразо-
вателями (ВИП), ВИП устанавливаемые на монтажный рельс, а также ВИП и (или) мо-
дуль (модули) АЦП из состава контроллера. Возможно применение аналогового муль-
типлексора;
-
модули дискретных нормализаторов;
-
панели с установленными на ней дискретными преобразователями, служащими для
ввода/вывода, гальванического разделения и нормализации входных и усиления вы-
ходных дискретных сигналов;
-
контроллер, построенный на базе процессорного модуля формата микроРС или PLC и
плат (модулей/блоков) расширения, служащих для приема и выдачи нормализованных
сигналов, а также для аппаратной поддержки функций обмена с пультовой ПЭВМ
(автоматизированным рабочим местом оператора), панелью индикации/управления и
смежными системами управления и (или) мониторинга/телеметрии. Контроллер произ-
водит числовую обработку входных сигналов, реализует алгоритмы управления и
диагностики технических средств системы автоматического управления,произво-
дитформированиемассивавыходныхсигналов, осуществляет программную
поддержку обмена со средствами представления информации.
Подключение линий связи, имеющих вид взрывозащиты «искробезопасная электриче-
ская цепь», осуществляется через барьеры искробезопасности БИ-001, БИ-005, БИ-006, БИ-
006-01, БИ-007, БИА-101, БИА-102, БИА-103-ХХХ, НБИ-ХХХ в зависимости от структуры и
характеристик канала связи. Барьеры искробезопасности БИ-001, БИ-005, БИ-006, БИ-006-01,
БИ-007 устанавливаются на изолированный от корпуса рельс, к которому подключается от-
дельная линия заземления.
Комплексы технических средств КСПА, КСПА-М выпускаются в различных исполне-
ниях, в зависимости от объекта автоматизации и количества принимаемых и выдаваемых сиг-
налов. Исполнение комплекса имеет обозначение вида:
КСПА-BBB-СС, где:
BBB – порядковый номер разработки КСПА (обозначает объект автоматизации). Всегда три
цифры.
СС – подгруппа специализации КСПА. Всегда две цифры, начиная с «01». Например, для
КСПА-002: 01 – общестанционное оборудование, 02 – компрессор.
Фотография общего вида комплексов приведена на рисунке 1.
Лист № 2
всего листов 5

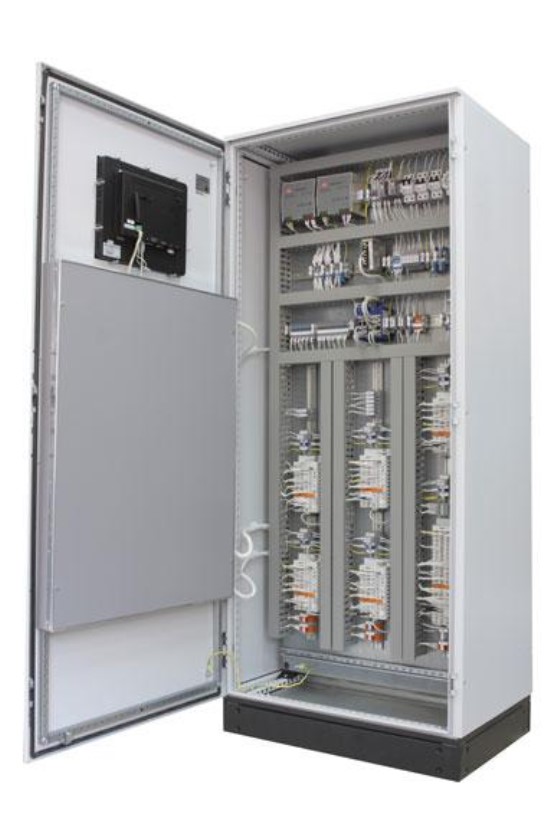

Рисунок 1 - Фотография общего вида комплексов КСПА, КСПА-М.
KSPA
V 6.7
1B2A
CRC
Программное обеспечение
Управление режимами работы и настройками комплексов технических средств
КСПА, КСПА-М осуществляется с помощью внутреннего программного обеспечения, кото-
рое встроено в защищённую от записи память микроконтроллера, что исключает возможность
его несанкционированных настройки и вмешательства, приводящих к искажению результатов
измерений. Идентификационные данные программного обеспечения комплексов КСПА,
КСПА-М представлены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения комплексов технических
средств КСПА, КСПА-М
Наименование программного обеспечения
ПО для измерителей параметров цепей
электропитания зданий
Идентификационное наименование программно-
го обеспечения
Номер версии (идентификационный номер) про-
граммного обеспечения
Цифровой идентификатор программного обеспе-
чения (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентифика-
тора программного обеспечения
Лист № 3
всего листов 5
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамерен-
ных изменений «А» по МИ 3286-2010.
Метрологические и технические характеристики
АКСПА
± 0,5± 0,2
± 0,1± 0,1
Таблица 2 – Технические и метрологические характеристики комплексов технических средств
КСПА, КСПА-М
Наименование характеристик
КСП
Номинальные значения
-М
1. Диапазон измерений входных сигналов:
•силы постоянного тока, мА;от 0 до 20от 0 до 20 •
напряжения постоянного тока, В;от 0 до 10от 0 до 10 •
сопротивления постоянному току, Ом;от 39 до 177 от 39 до 177
• частоты импульсного напряжения, Гцот 0 до 40000от 0 до 40000
2. Пределы допускаемой основной приведенной погрешно-
сти: преобразования силы тока, напряжения постоянного
тока, электрического сопротивления при нормальных усло-
виях эксплуатации, %
3. Пределы допускаемой основной приведенной погрешно-
сти преобразования частоты импульсных сигналов напря-
жения прямоугольной формы при нормальных условиях
эксплуатации, %
4. Дополнительные погрешности преобразования, вызванные воздействием рабочей темпера-
туры, в пределах абсолютного значения основной приведенной погрешности на каждые 10
°
С
для каналов с нормированным пределом 0,1 %, и не более 0,5 абсолютного значения основной
погрешности преобразования на каждые 10 °С для каналов с нормированным пределом
±0,5 %, +0,2 %.
5. Напряжение питания, Вот 197 до 242от 197 до 242
50 Гц 50 Гц
от 197 до 242 от 197 до 242
пост, тока пост, тока
от 23 до 30 от 23 до 30
пост, тока пост, тока
6. Потребляемая мощность, кВтот 0,1 до 3от 0,1 до 3
7. Габаритные размеры**, мм
• высота; 2000 2000
• ширина; 800 800
• глубина 600 600
8. Масса**, кг, не болееот 75 до 400от 75 до 400
9. Полный средний срок службы, не менее, лет 12 12
10. Условия эксплуатации:
Рабочие:
температура окружающего воздуха, °С;от 5 до 60от 5 до 60
относительная влажность воздуха, %; до 80 до 80
атмосферное давление, кПа от 84 до 106,7 от 84 до 106,7
Нормальные:
температура окружающего воздуха, °С;от 15 до 35от 15 до 35
относительная влажность воздуха, %; 80 80
атмосферное давление, кПа от 84 до 106,7 от 84 до 106,7
Примечания
1 * В зависимости от исполнения
2 ** Типовое исполнение. Возможен выпуск в уменьшенных габаритах по требованию заказчика.
Лист № 4
всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и
паспорта типографским способом и на лицевую панель корпуса комплексов технических
средств КСПА, КСПА-М в виде наклейки со стойким к истиранию покрытием.
Комплектность средства измерений
Таблица 3 – Комплект поставки комплексов КСПА, КСПА-М
Наименование
Комплекс КСПА, КСПА-М, исполнение в соответствии с заказом
Руководство по эксплуатации ЛПА-02.001.01 РЭ
Методика поверки МП 270/447-2011
Комплект ЗИП
Количество
1 шт.
1 шт.
1 шт.
1 шт.
Тип прибора
Калибратор токовой
петли Fluke 715
ГЗ-110
Частота напряжения
до 15000 Гц,
хуже 0,001 %
лений Р4831тивление
Поверка
осуществляется по документу МП-270/447-2011 «Комплексы технических средств КСПА,
КСПА-М. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 13 сентября
2011 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке, указан в таблице 4.
Таблица 4 – Основные средства, применяемые при поверке
Наименование воспро-Диапазоны (пределы)Абсолютная (относи-
изводимой величины воспроизведения тельная) погрешность
Напряжение100 мВпредел основной при-
постоянного тока 10 В веденной погрешности
Сила постоянного тока20 мА0,05 %
Генератор сигналов
Диапазон частот от 20
основная погрешность
низкочастотный
переменного токавыходное напряжение
установки частоты не
5 В
Магазин сопротив-Электрическое сопро-
от 40
Ом до 500
Ом
К
Т 0
,
02
Сведения о методиках (методах) измерений
Методы измерений с помощью комплексов технических средств КСПА, КСПА-М ука-
заны в документе «Комплексы технических средств КСПА, КСПА-М. Руководство по экс-
плуатации» ЛПА-02.001.01 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам
технических средств КСПА, КСПА-М
1. Технические условия ТУ 4217-001 -52122445-2001.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации обя-
зательным требованиям.
Изготовитель
ООО «НПК «Ленпромавтоматика»
199178, Санкт-Петербург, линия В.О., д. 78
Е-mail:
Лист № 5
всего листов 5
Заявитель
ООО «Юнисерт», г. Москва.
Адрес: 115419 г. Москва, ул. Орджоникидзе 11, стр. 3, офис 19.
Е-mail:
Испытательный центр
ГЦИСИФГУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Е.Р. Петросян
М.п.«____»_____________2011 г.
