Номер госреестра:
21352-01
Наименование СИ:
Оправы для пробных очковых линз
Обозначение типа:
ОПОЛ
Производитель:
ЗАО "Орион Медик", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48397
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Оправы для пробных очковых линз ОПОЛ
Назначение средства измерений
Оправы для пробных очковых линз ОПОЛ (далее оправы) предназначены для измере-
ния (определения) положения главных сечений астигматических и призматических пробных
очковых линз и для установки пробных очковых линз и других элементов набора пробных оч-
ковых линз при подборе корригирующих очков методом субъективной пробы в
офтальмологических отделениях больниц и клиник, поликлиниках, пунктах по подбору очков
оптометристами и ряда других офтальмологических исследований.
Описание средства измерений
Оправы ОПОЛ имеют две модификации: ОПОЛ-4-«СПб» и ОПОЛ-2-«СПб».
Оправы состоят из следующих основных функциональных частей:
– направляющей со шкалой;
– двух рамок с линзодержателями и градусными циферблатными шкалами (в оправе
ОПОЛ-4-«СПб»);
– двух рамок с линзодержателями (в оправе ОПОЛ-2-«СПб»);
– держателя с носоупором;
– двух шарниров;
– двух заушников.
Оправы обеспечивают точную установку пробных очковых линз и других элементов
набора пробных очковых линз в необходимом положении перед глазами пациента примени-
тельно к индивидуальным особенностям строения его головы и лица.

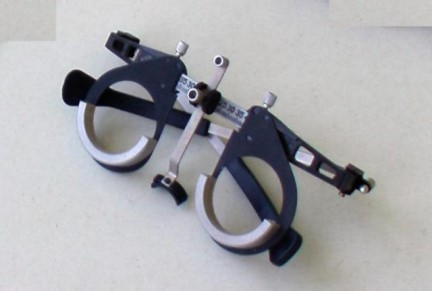

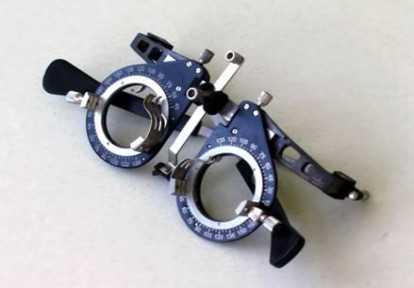

Внешний вид оправ ОПОЛ изображен на рисунке 1.
ОПОЛ-4-«СПб»ОПОЛ-2-«СПб»
Рисунок 1
Метрологические и технические характеристики
ОПОЛ-2-«СПб»
ОПОЛ-4-«СПб»
Количество установочных мест для обойм с пробными
очковыми линзами
2
4
Диапазон регулировки расстояния от вертикальной оси
оправы до осей левого и правого линзодержателей, мм25 – 41
Пределы допускаемой погрешности измерения
расстояния, мм±0,5
Диапазон измерения градусных шкал,
° &fraq34;
±180
Лист № 2
всего листов 3
от 10 до 35
ОПОЛ-2-«СПб» ОПОЛ-4-«СПб»
&fraq34;
±2
185
195
110
66 75
5000
5
Пределы допускаемой погрешности градусных шкал,
°
Габаритные размеры, мм, не более:
– длина
– ширина
– высота
Масса, г, не более
Средняя наработка на отказ, циклов, не менее
Срок службы, лет, не менее
Условия эксплуатации:
– диапазон температуры окружающей среды,
°
С
– относительная влажность воздуха при температуре
25
°
С, %, не более
80
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
1. Оправа пробных очковых линз ОПОЛ – 1 шт.
2. Мешок полиэтиленовый – 1 шт.
3. Упаковка – 1 шт.
4. Руководство по эксплуатации – 1 экз.
5. Методика поверки (приложение А к РЭ).
Поверка
осуществляется в соответствии с методикой поверки (приложение А ИТКГ 002.000РЭ),
согласованной ГЦИ СИ ФГУП ВНИИМ 06.10.2000 г.
Основное оборудование, необходимое для проведения поверки:
– линейка измерительная, 0 – 300 мм, КТ 2, ГОСТ 427;
– штангенциркуль ШЦ 1-125-0,05, ПГ ±0,05 мм, ГОСТ 166;
– микроскоп инструментальный ИМЦЛ 150-75А, 150 мм, ПГ ±0,003 мм.
Сведения о методиках (методах) измерений
Методика измерений приведена в Руководстве по эксплуатации на оправы для проб-
ных очковых линз ОПОЛ (раздел 5).
Нормативные и технические документы, устанавливающие требованию к оправам для
пробных очковых линз ОПОЛ
1. ТУ 9442-001-34332363-2001 «Оправы пробных очковых линз ОПОЛ. Технические
условия».
2. ИТКГ 002.000 РЭ «Оправы пробных очковых линз. Руководство по эксплуатации.
Приложение А «Методика поверки».
3.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– осуществление деятельности в сфере здравоохранения.
Изготовитель
ЗАО «ОРИОН МЕДИК»
Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 137, корп. 3.
Тел.: (812) 295-05-87/
Лист № 3
всего листов 3
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре
под № 30022-10.
190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail:
.
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологии
Ф.В. Булыгин
М.П.
«____»___________2012 г.
